在长虹LT32519机型中，＋5V待机开关稳压电源，主要由IC931（LD7522PS）、Q931、T901等组成，如图3-53所示。其中，IC931是一种PWM调宽脉冲控制器，主要用于控制Q931的工作状态，是开关稳压电源的核心器件，其引脚使用功能见表3-10。

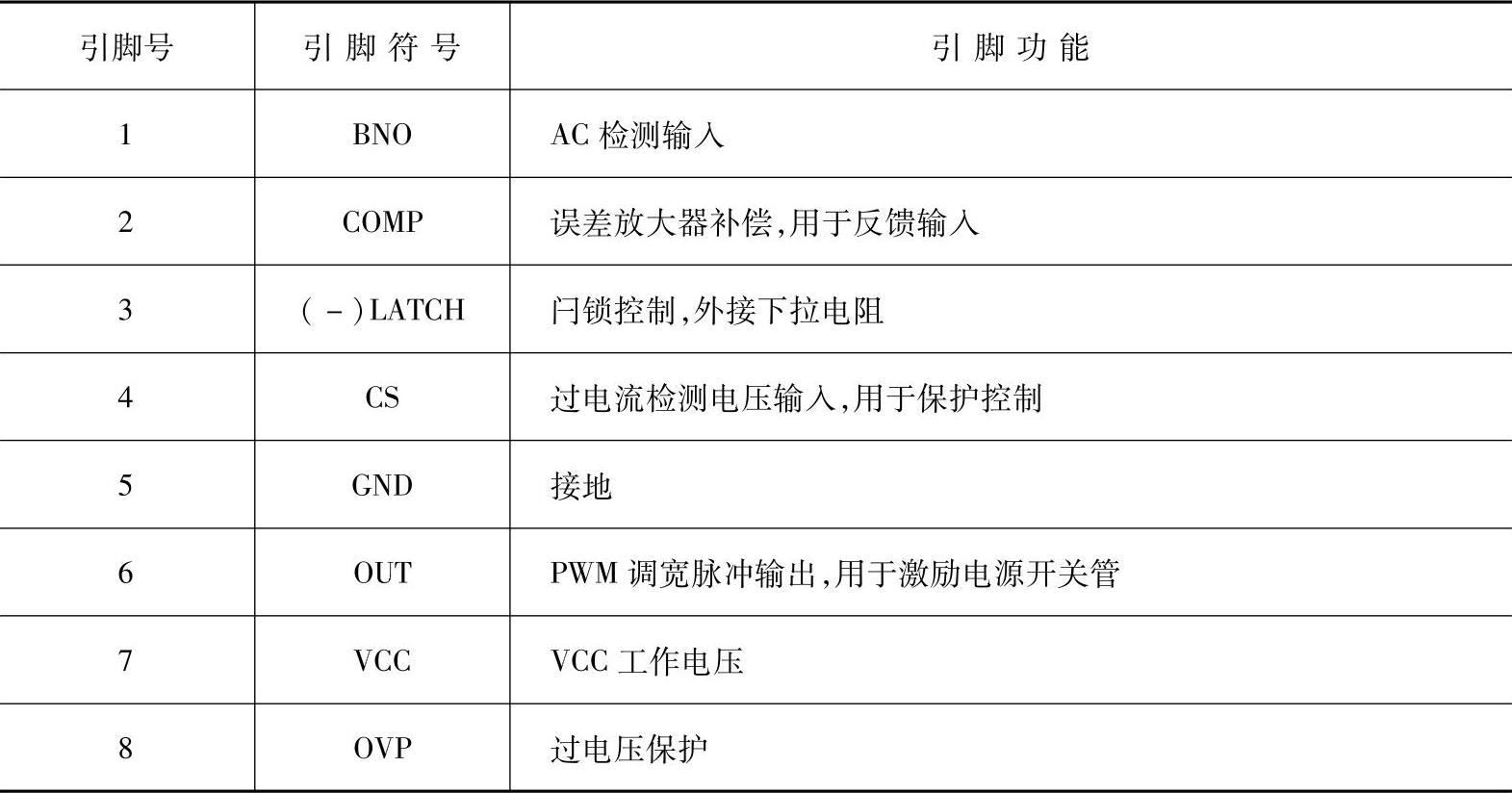

表3-10 IC901（LD7522PS）引脚功能

1.开关振荡电路

在图3-53中，开关振荡电路主要由IC931、Q931、T931的一次绕组等组成。当接通市网电压，全桥整流器输出300V脉动直流电压时，300V（B＋）电压便通过T931的1～3一次绕组加到Q931（N沟道绝缘栅场效应晶体管）的漏极。同时，由R920、R921、R922启动电阻输入到IC931⑦脚的启动电压，使IC931工作，并从⑥脚输出PWM调宽脉冲加到Q931的栅极，使Q931开始导通。此时，T931的1～3一次绕组中有感应电动势产生。当IC931⑥脚输出脉冲的平顶期过后，Q931截止，T931的1～3绕组中的感应电势极性反转，其磁场能通过二次绕组向负载泄放，并在二次整流电路中的滤波电容中储存电场能。

当IC931⑥脚输出调宽脉冲的下一个平顶期信号时，Q931又开始导通，此时由滤波电容中储存的电场能向负载供电。由于IC931⑥脚不断输出调宽脉冲，Q931就不断地导通、截止，从而形成开关振荡，并在C926、C928两端形成＋5V电压，并向负载电路输出。

2.自动稳压控制电路

在图3-53中，IC932（PC123）光耦合器、IC933（AZ431AZ-AE1）等组成自动稳压控制电路。当T931开关变压器及D935整流输出的＋5V电压升高时，通过R945加到IC933的取样电压也升高，IC933的导通阻值减小，＋5V通过IC932的电流增大，IC932一次④、③脚之间的导通阻值减下，IC931②脚电压（FB）被下拉，通过IC931内部误差放大器使⑥脚输出脉冲的占空比下降，Q931导通时间缩短，T931绕组中的磁场能量下降，D935整流输出电压下降，从而起到自动稳压的作用。

当D935整流输出的＋5V电压下降时，通过自动稳压控制电路将使IC931⑥脚输出脉冲的占空比上升，从而也起到自动稳压的作用。

因此，在图3-53中，自动稳压控制电路的作用就主要使自动调控加到Q931开关管栅极激励脉冲的占空比。而激励脉冲的占空比，则是一个周期脉冲的平顶期与脉冲周期的比值。该比值越大，D935整流输出电压越高；反之，D935整流输出电压侧越低。

3.过电流/过电压保护电路

在图3-53中，过电流保护主要是用于保护Q931电源开关管不因过电流而损坏，其保护电路主要由R926、R929及IC931④脚内电路等组成。其中R926为过电流取样电阻。当Q931的导通电流增大时，通过R926的电流也增大，其两端形成的电压降升高，加到IC931的④脚电压也升高。当其升高电压达到设定值时，IC931内部保护功能动作，切断⑥脚PWM调宽脉冲输出电路，使Q931截止，从而起到过电流保护作用。

在图3-53中，过电压保护主要是限制＋12V、＋24V电压过高，以避免其负载电路遭到破坏，其保护电路主要由ZD931、ZD932、D938、D939、Q933等组成。当＋12V或＋24V电压升高时，ZD931或ZD932会反向击穿导通，Q933导通，将IC932①脚钳位于低电平，从而使IC932不工作，IC931⑥脚无输出，起到过电压保护作用。过电压保护时VCC1无输出。(www.daowen.com)

4.待机控制电路

在长虹LT32519机型中，待机控制电路主要由IC934、Q934等组成，其电路原理图如图3-54所示。它受微控制器输出的“PS-ON”信号控制。

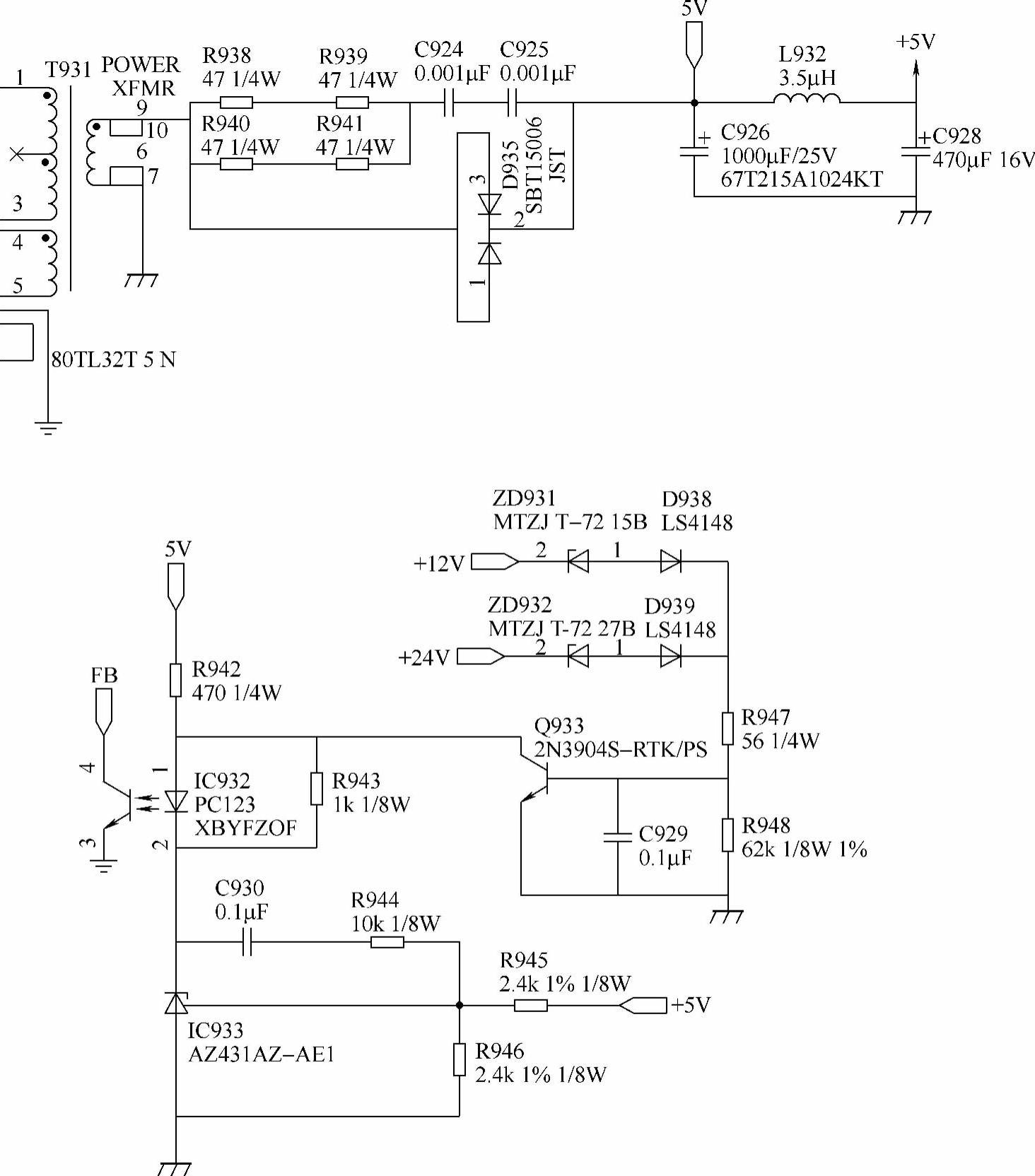

图3-53 长虹LT32519机型中

＋5V待机开关电源电路原理图

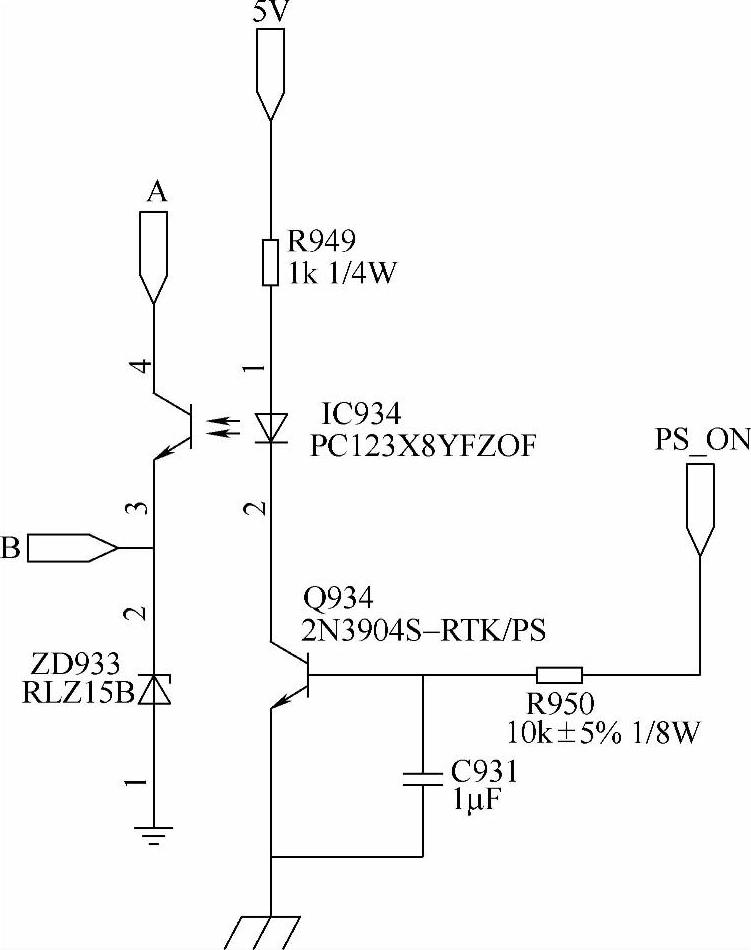

图3-54 长虹LT32519机型中待机控制电路原理图

（注：该图仅供参考）

当“PS_ON”信号为高电平时，Q934导通，IC934导通，A电压（由图3-53中的VCC1通过R931输出）通过IC934的④、③脚被ZD933（15V稳压二极管）钳位，其钳位电压B（约15V）加到图3-53中Q932的基极，使Q932导通，并由发射极输出VCC（约15V）工作电压为功率因数校正电路及主开关稳压电源供电。

当“PS_ON”信号为低电平时，VCC无输出，功率因数校正电路和主开关稳压电源电路不工作。此时，B＋电压为300V，＋24V、＋12V无输出，整机处于等待状态。
