在长虹LT26510机型中,+24V主开关稳压电源电路主要由IC903(FAN7602BMx)、Q903、T902等组成,其电路原理图如图3-36所示。其中IC903是一种PWM调宽脉冲输出电路,主要用于控制Q903(N沟道绝缘栅场效应晶体管)的导通与截止时间,以实现开关稳压的目的。其引脚使用功能见表3-7。
在图3-36中,IC903的⑥脚VCC工作电压由待机电源中的Q921、ZD930稳压输出,但它在送入⑥脚时,还要受B+(390V)电压控制。当功率因数校正电路输出有B+(390V)电压输出时,一方面通过T902的5~7一次绕组加到Q903电源开关的漏极,又一方面通过R924~R928及R985等加到ZD920(RLZ5.6B)的负极端,使ZD920反向击穿导通,进而使Q924导通,Q925导通,VCC电压通过Q925的e、c极加到IC903的⑥脚,使IC903启动工作,并由⑤脚输出PWM调宽脉冲,通过R943使Q903进入导通与截止的开关工作状态,从而使D970整流输出+24V电压。
在图3-36中,有关其他支路电路的工作原理,可参见其他章节中的相关介绍。
图3-34 IC902(TNY277PN-TL)+5V
(注:该图仅

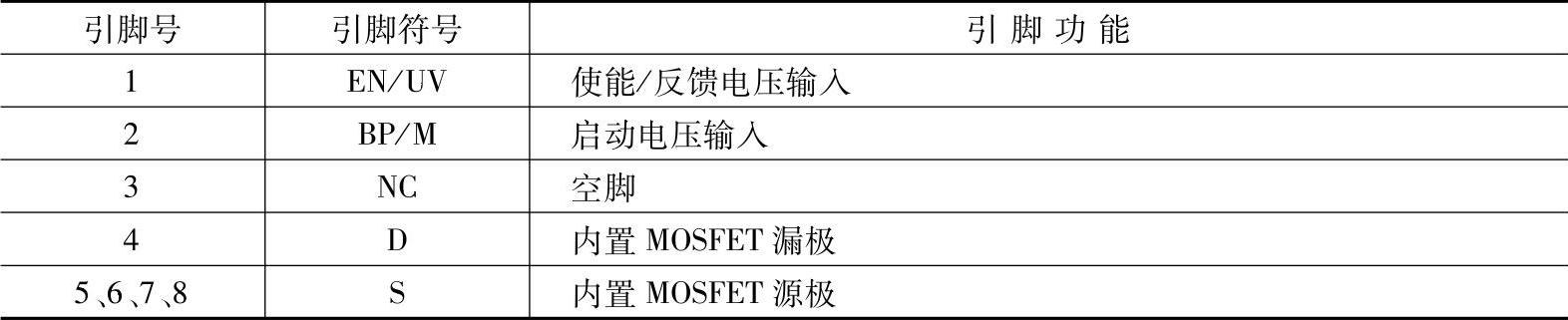

表3-6 IC902(TNY277PN-TL)引脚功能
待机电源电路原理图
供参考)
(www.daowen.com)
图3-35 IC901(FAN7529MX)功率因数校正电路原理图
(注:该图仅供参考)
图3-36 IC903(FAN7602BMX)+24V
(注:该图仅
表3-7 IC903(FAN7602BMX)引脚功能
主开关稳压电源电路原理图
供参考)
