DC-DC直流电压变换电路优化方案

时间：2023-06-18 理论教育 版权反馈

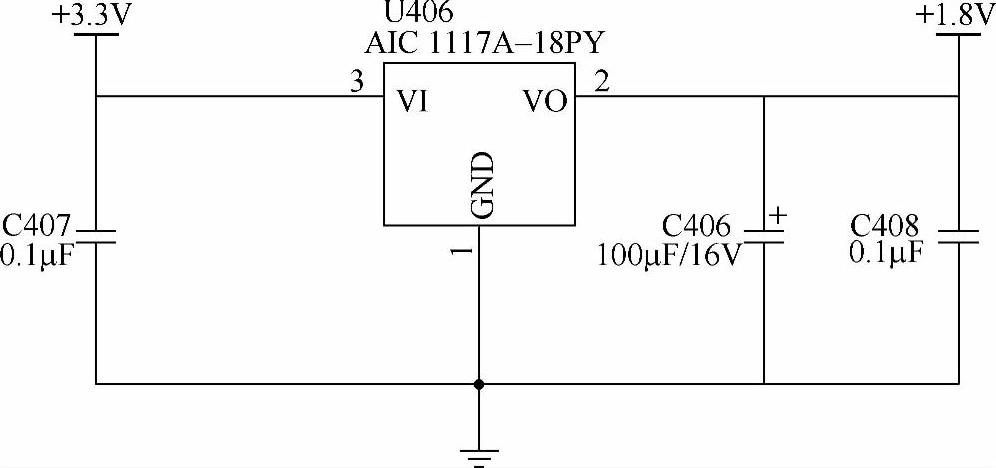

【摘要】：在长虹LT19510/LT19519机型中，DC-DC直流变换电路主要是将开关电源中输出的＋12V电压和＋5V电压变换成＋8V和＋3.3V电压，以便供给小信号处理电路。图3-20 HDMI-3V3IN电压输出滤波电路原理图图3-21 U406＋1.8V直流电压变换电路原理图由U406②脚稳压输出的＋1.8V电压，主要为主芯片的部分引脚供电，但它还通过FB509作为“HDMI-1V8IN”向HDMI信号处理电路供电。

DC-DC直流电压变换电路优化方案

在长虹LT22510/LT22519机型中，DC-DC直流电压变换电路主要分布在主板电路中，用于变换输出3.3V、1.8V以及屏供电电压等。

1.Q202、Q203＋5V-SW直流电压变换电路

在DC-DC直流电压变换电路中，Q203、Q202等组成＋5V-SW直流电压输出控制电路，其电路原理图如图3-25所示。它是在U401（NT68625HMFG-128-C）主芯片（123）脚输出的“STANDBY”控制下进行输出的。当“STANDBY”控制信号为高电平时，Q202导通，Q203（P型沟道绝缘栅场效应晶体管）正偏导通，漏极输出＋5V-SW电压，主要为U101（P15V330SQE）的⑯脚、PYPrPb信号输入接口电路、TU001调谐器、U602（MIF38A5DC）声表面波滤波器等供电。当“STANDBY”控制信号为低电平时，Q202截止，Q203反偏截止，＋5V-SW无输出，TU001调谐器等为备用状态。

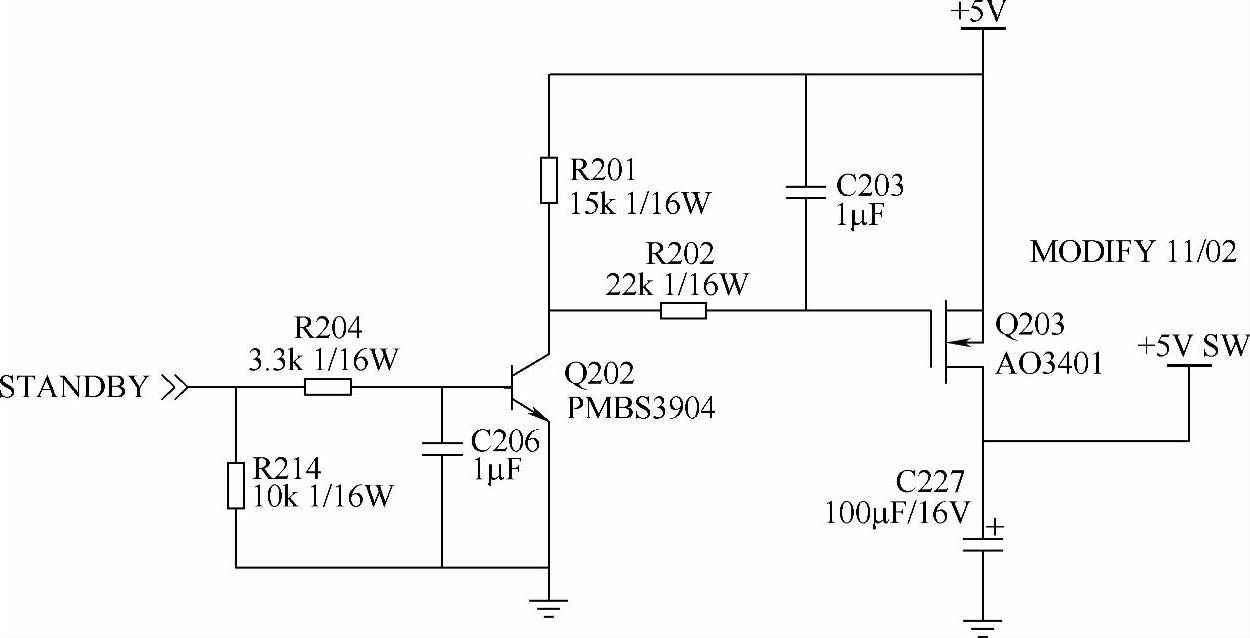

图3-25 ＋5V-SW直流电压控制输出电路原理图

（注：该图仅供参考）

2.U106（AP1117E50LA）＋5V-SW1直流电压变换电路

在DC-DC直流电压变换电路中，U106（AP1117E50LA）是一种低压差稳压器，主要用于稳压输出“＋5V-SW1”电压，其电路原理图如图3-26所示。

由图3-24主开关稳压电源产生的＋12V电压除了为逆变升压电路、U601（TDA1517P）伴音功放电路等供电外，还通过U203（AZ1117H-ADJ-E1）稳压输出＋8V-SW和U106（AP1117E50LA）稳压输出＋5V-SW1直流电压，但U203在该机中未用，因此，在图3-26中只输出＋5V-SW1电压。

＋5V-SW1电压主要为U201（UOC-TOP）的（54）、（47）、（46）、⑩脚和U205（74HC4052D）⑯脚等供电。

3.U204（AIC1084-33PE）＋3.3Vstb直流电压变换电路

在DC-DC直流电压变换电路中，U204（AIC1084-33PE）为低压差稳压器，用于稳压输出＋3.3Vstb电压，其电路原理图如图3-27所示。

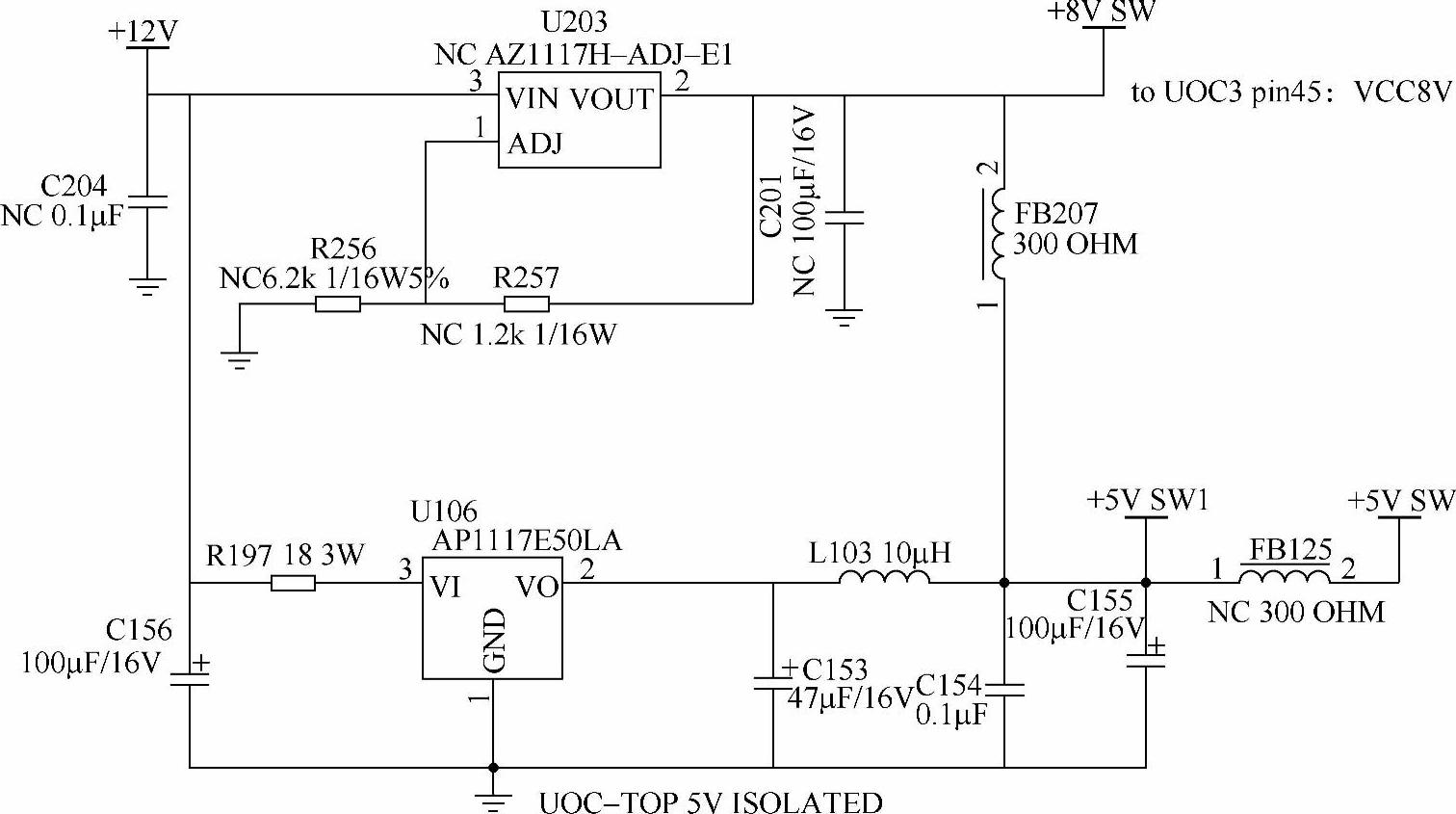

图3-26 U106（AP1117E50LA）＋5V-SW1直流电压变换输出电路原理图

（注：该图仅供参考）

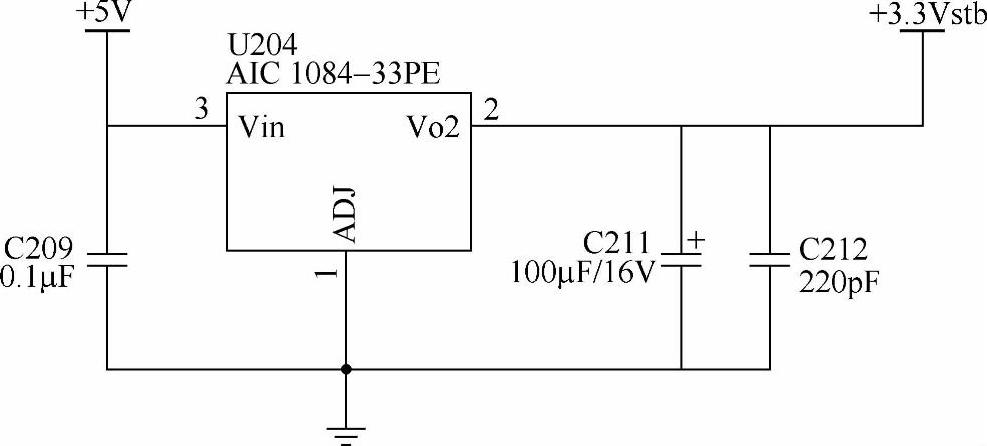

图3-27 U204（AIC1084-33PE）＋3.3Vstb直流电压变换电路原理图

（注：该图仅供参考）

在图3-24主开关电源电路中输出的＋5V电压，一方面为U103（SN74LV4052）⑯脚、U102（P15V330SQE）⑯脚、屏显电路等供电外；另一方面还要通过U204（AIC1084-33PE）稳压输出＋3.3Vstb直流电压，为U201（UOC-TOP）的（70）、（60）、（63）脚等供电。(www.daowen.com)

4.U405（AIC1084-33PE）＋3.3V直流电压变换电路

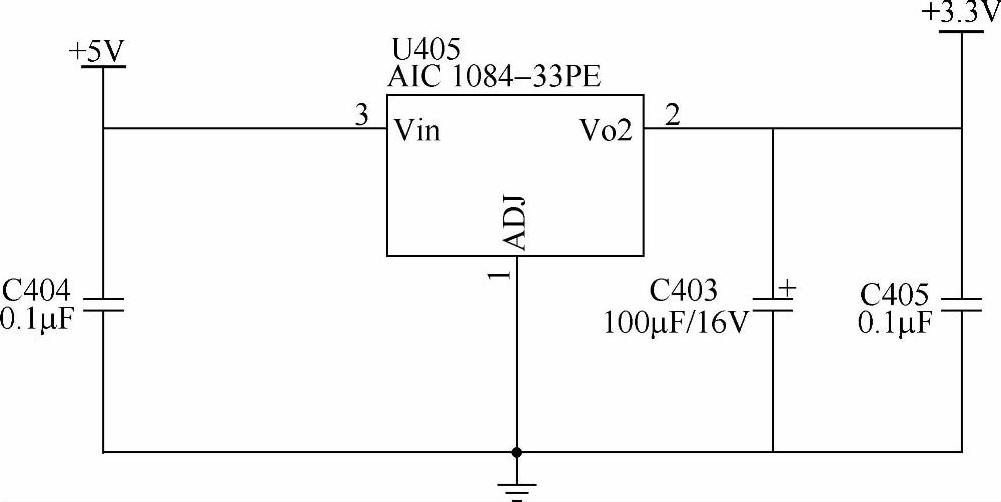

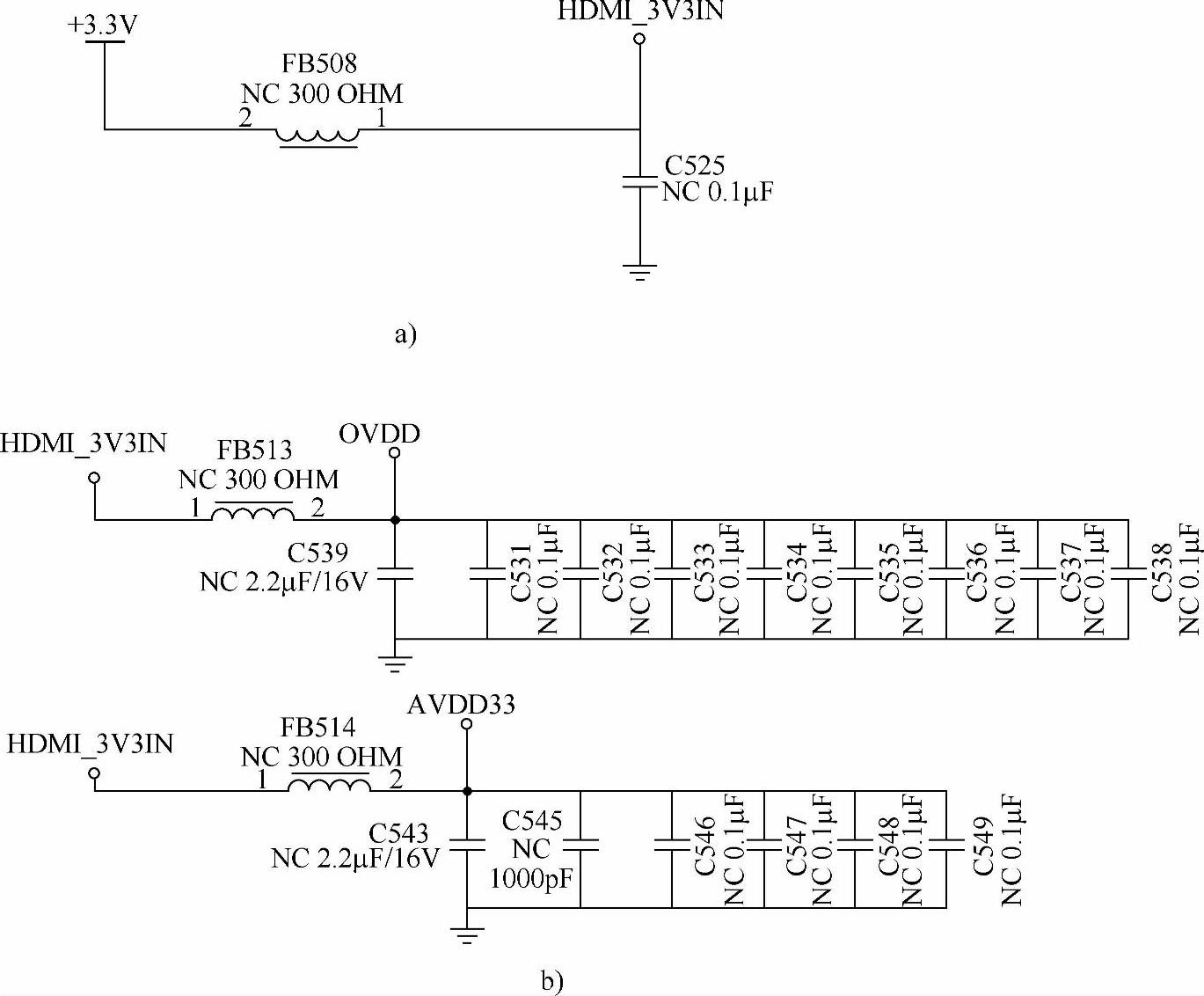

在DC-DC直流电压变换电路中，U405（AIC1084-33PE）主要用于稳压输出＋3.3V直流电压。该电压一方面通过FB410、FB411、FB412分别输出MCU-VDD、DVDD、ADC-VAA，另一方面通过FB508形成HDMI-3V3IN，并进一步通过FB513、FB514分为OVDD、AVDD33输出。其电路原理图如图3-28、图3-29、图3-30所示。

在图3-28中，由U405稳压输出的＋3.3V电压主要为U401（NT68625HMFG-128-C）的⑥、⑮、⑰脚供电。在图3-29中，由FB410输出的MCU_VDD主要为IRQn、LED_ORANGE、LED_GREEN、AMP_MUTE、BL_BRIGH、BL_EN等接口电路以及U403⑧脚等供电；通过FB411的DVDD，主要为U401的（53）、（90）脚供电；通过FB412的ADC_VAA，主要为U401的㉖脚供电。在图3-30中，由FB508输出的HDMI-3V3IN电压，主要为U501（CAT601㊼、（87）、（86）脚等供电，但FB513、FB514未用。
