在长虹LT2657机型中,主开关稳压电源电路主要由IC902(TEA1532AT)、Q902、T902、D906、D918、IC905等组成,其电路原理图如图3-4所示。

1.IC902(TEA1532AT)绿色芯片开关电源控制器

IC902(TEA1532AT)是一种内置多种保护功能的开关电源控制器。其主要特点有

1)采用高压直接启动方式,省去了常规的电阻降压组成的启动电路。

2)采用零电流/峰谷电压开关管工作状态切换技术,有效地减小了开关管的开关损耗。

3)内置欠电压保护及过载时的限流保护电路。

4)具有超温保护功能。

5)在系统故障时采用安全重启模式。

6)使用消磁检测法作为连续模式的保护。

IC902(TEA1532AT)的内部组成如图3-5所示,引脚功能见表3-3。

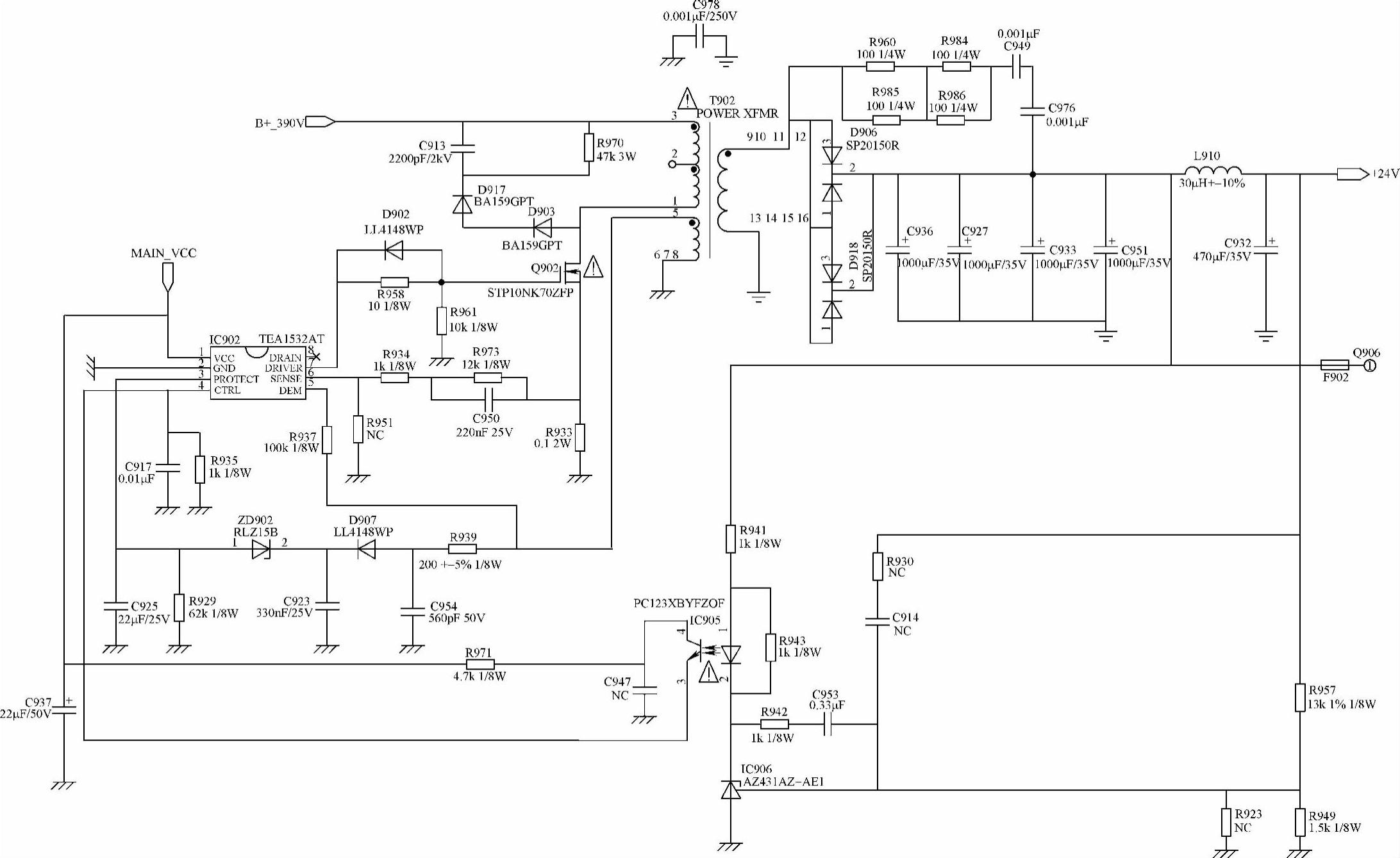

图3-4 长虹LT2657机型中IC902(TEA1532AT)+24V开关稳压电源电路原理图

(注:该图仅供参考)

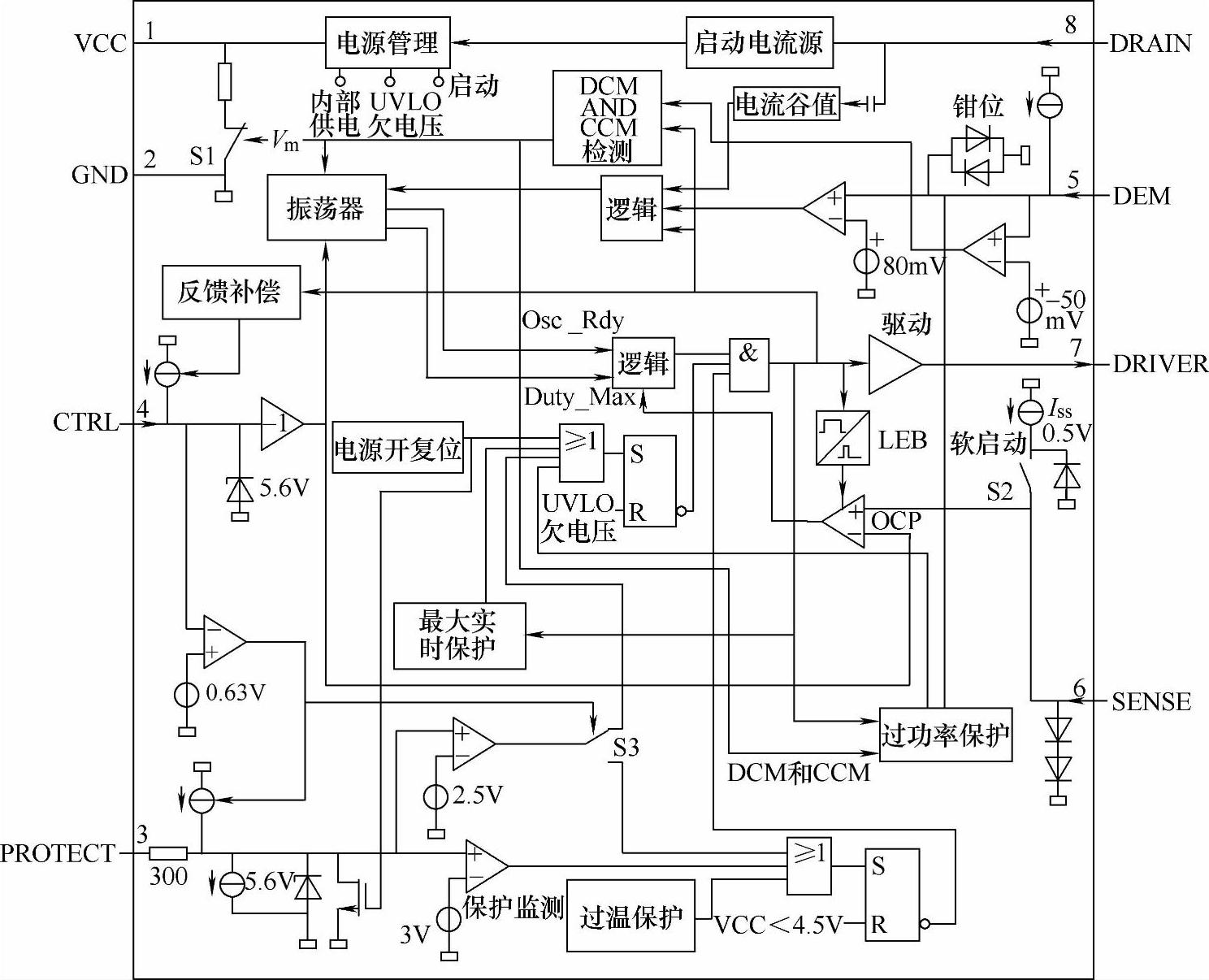

图3-5 IC902(TEA1532AT)内部组成示意图(www.daowen.com)

(注:该图仅供参考)

表3-3 IC902(TEA1532AT)引脚功能


在图3-4中,IC902是12V开关稳压电源中的核心器件。当功率因数校正电路有390V电压输出时,图3-1中的ZD903(RLZ5.6B)导通,Q907导通,Q908导通,其输出的“MAIN_VCC”电压(15V)加到IC902(TEA1532AT)的①脚,使其工作。由IC902⑦脚输出PWM激励信号,Q902进入开/关工作状态,D906、D918整流输出+24V电压,同时+24V电压通过F902由Q906变换输出+15V电压,其电路原理图如图3-6所示。

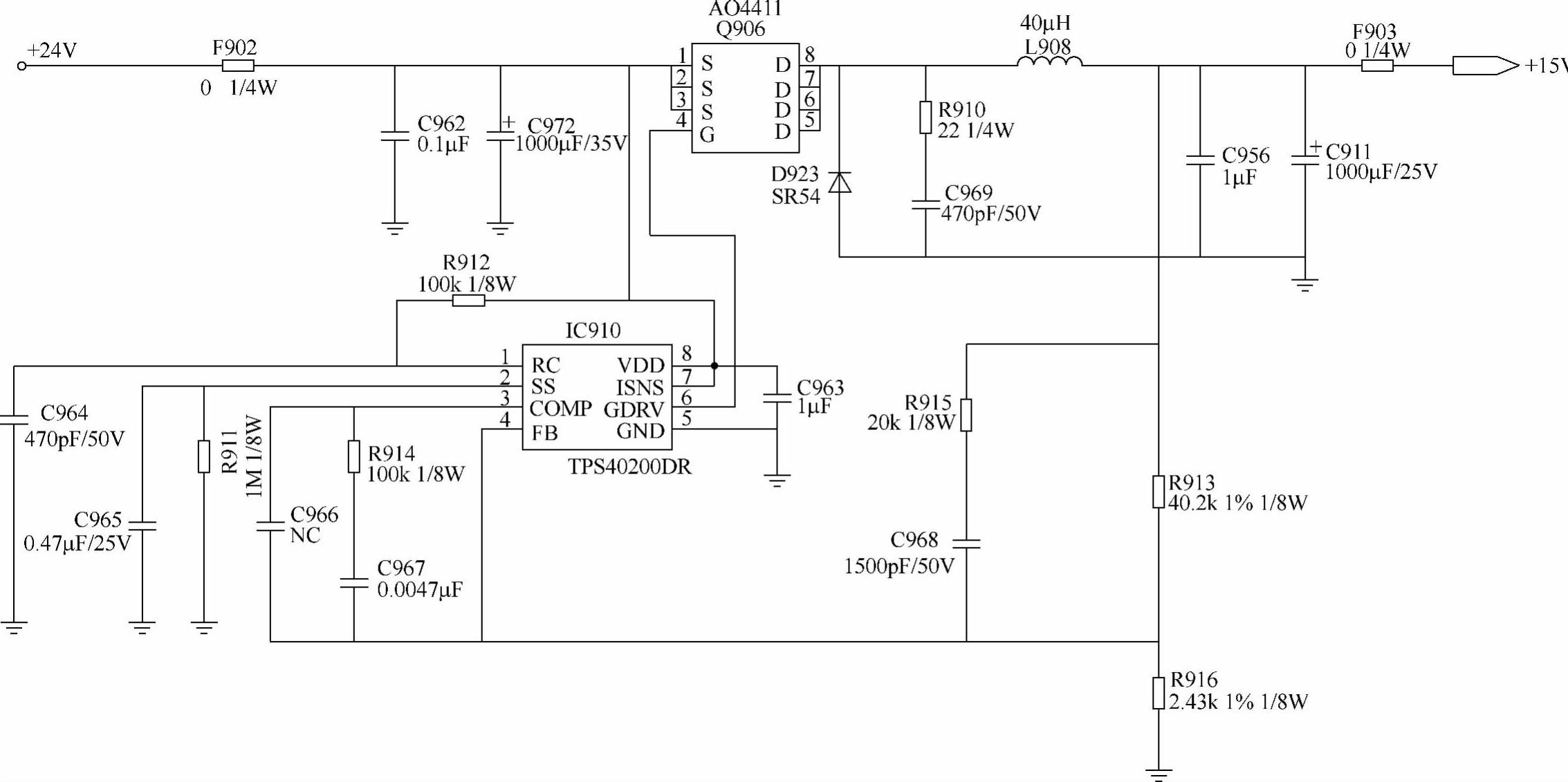

图3-6 长虹LT2657机型中IC910(TPS40200DR)+15V直流电压变换输出电路原理图

(注:该图仅供参考)

2.自动稳压及过电压保护电路

(1)自动稳压控制环路

在图3-4中,自动稳压控制环路主要由IC905(PC123)、IC906(AZ431AZ)等组成,用于稳定+24V输出电压。

当+24V电压因某种原因升高波动时,IC905的导通电流增大,IC902④脚的控制电压上升、IC902⑦脚输出脉冲的占空比下降,Q902导通时间减少,+24V输出电压下降,起到自动稳压的作用。当+24V电压因某种原因下降波动时,上述过程相反,也起到稳压作用。

(2)过电压保护电路

在图3-4中,过电压保护电路主要由ZD902、D907等组成。当+24V电压过高时,由D907整流输出电压也会有较高输出,其输出电压超过15V时,ZD902(15V稳压二极管)将反向击穿导通,IC902③脚有高电平输入,使IC内部的过电压保护功能动作,切断IC902的⑦脚输出,从而起到过电压保护作用。
