IC903（LD7575PS）＋5V待机启动电源，主要为微控制系统和功率因数校正控制电路供电，以使供电系统受控并进入准工作状态。其电路原理图如图3-1所示。

1.IC903（LD7575PS）开关电源控制电路

在图3-1中，IC903（LD7575PS）是一种PWM调宽脉冲控制集成电路，主要用于控制电源开关管工作在稳定的开关状态。它是＋5V开关稳压电源电路中的核心器件，其引脚功能见表3-1。

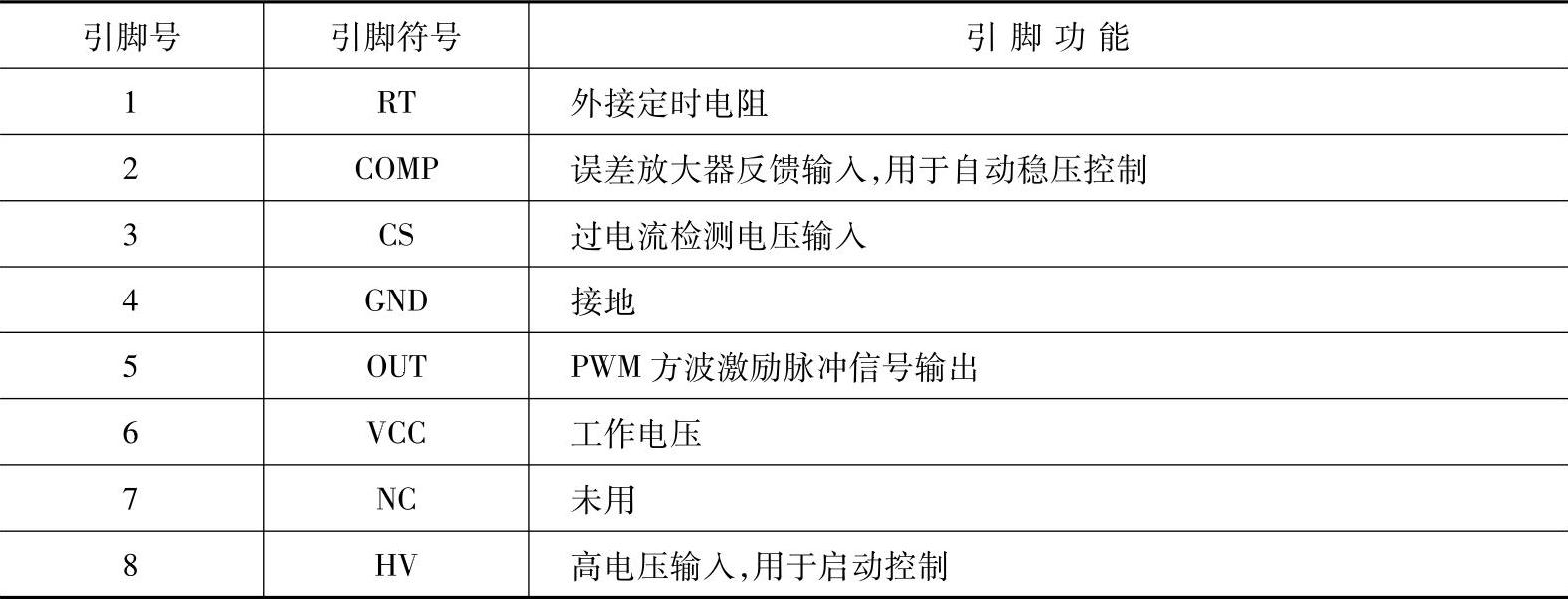

表3-1 IC903（LD7575PS）引脚功能

㊀1in＝0.0254m，后同。

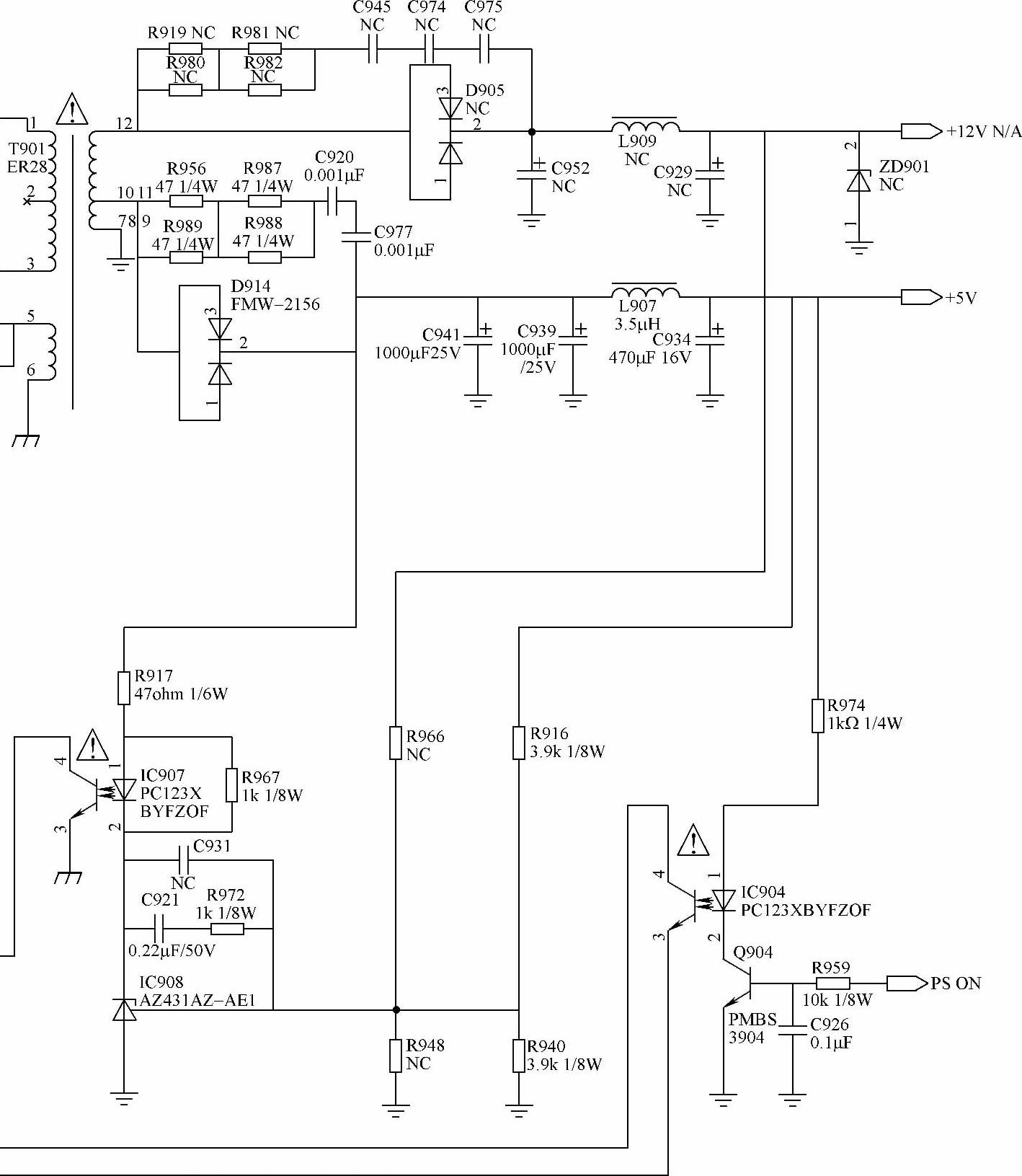

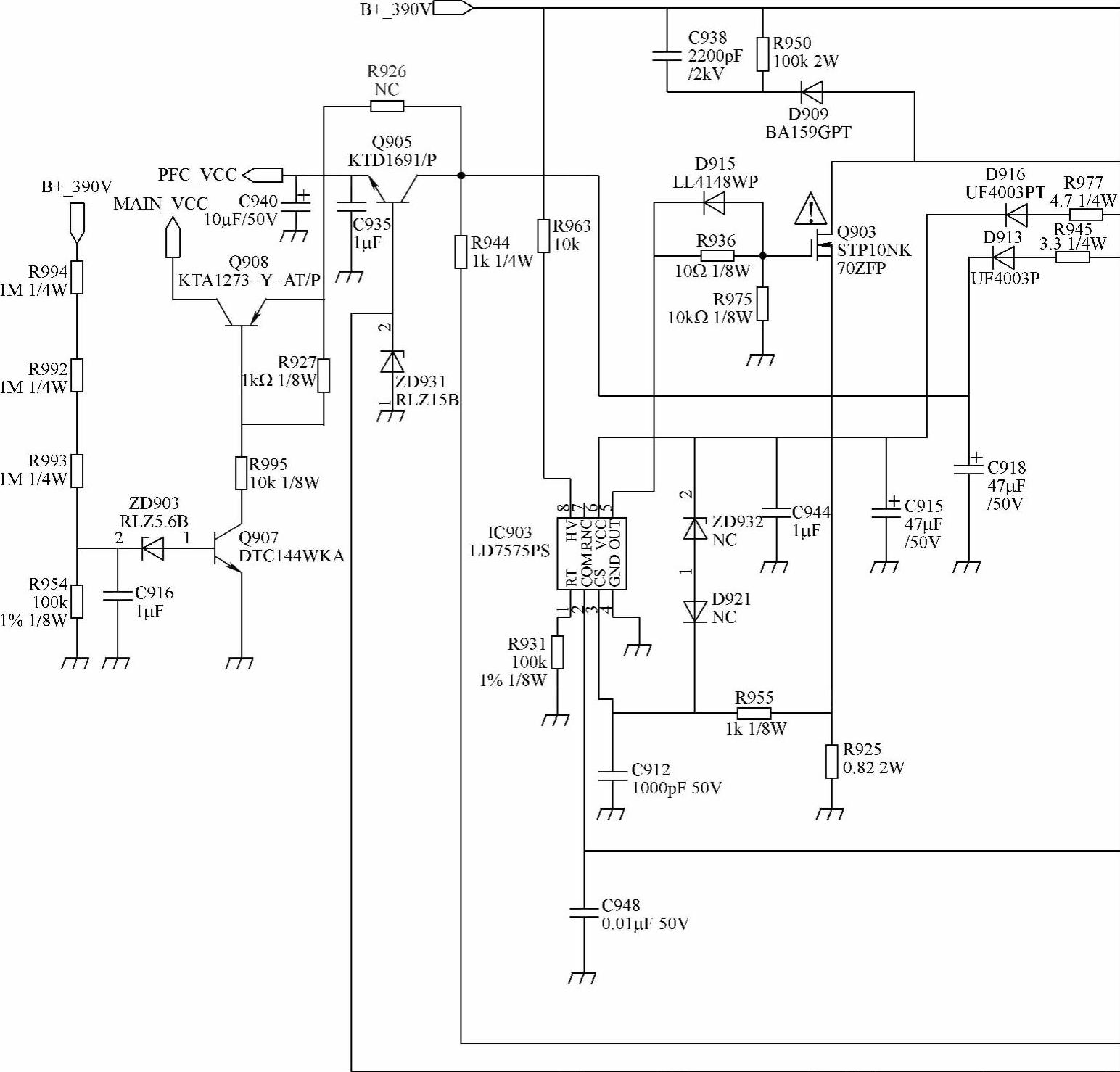

图3-1 长虹LT2657机型中IC903（LD7575PS）

（注：该图仅

＋12V/＋5V开关稳压电源电路原理图

供参考）

一次绕组中的感应电动势的极性反转，并通过二次绕组向负载放电。当方波脉冲的下一个平顶期出现时，Q903再次导通，从而使T901一次绕组再次有导通电流通过，此后，在方波脉冲的激励下形成开关振荡，并由D916为IC903⑥脚提供工作电压。(www.daowen.com)

2.＋5V整流输出电路

在图3-1中，＋5V整流输出电路主要由T901开关变压器的⑦～⑩二次绕组和D914、C941、C939、L901、C934等组成。其中T901的7～102次绕组的10脚与一次绕组的3脚为同名端。在Q903导通期间，T901一次绕组中的感应电动势为1脚正、3脚负，7～10二次绕组中的感应电动势为10脚负、7脚正，故D914截止。

在Q903截止期间，T901的一次绕组中的感应电动势的极性反转，为1脚负、3脚正，同时7～10二次绕组中的感应电动势极性也反转，为10脚正、7脚负，从而使D914导通，T901的一次绕组中的能量通过二次绕组电路向负载泄放，即此时，7～10二次绕组的磁场能通过D914整流后，向负载供电，同时又向C941、C939、C934充电，使磁场能转换为电场能。在D914导通向负载供电期间，由于L907中有导通电流，故在其内部也产生感应电动势，其极性为左正右负。

当Q903再次导通时，D914截止，L907中的感应电动势极性反转，并与C941、C939、C934储存的电压叠加，继续为负载供电。

因此，在＋5V整流输出电路中，＋5V电压是由T901的7～10二次绕组中的磁场能和C941、C939、C934中的电场能联合产生。即在Q903导通期间＋5V负载是由电场能供电，而在Q903截止期间是由磁场能供电。

3.自动稳压控制环路

在图3-1中，自动稳压控制环路主要由IC907、IC908等组成，用于控制IC903②脚内部的误差放大器，进而调整⑤脚输出脉冲的占空比，以稳定＋5V电压。

当＋5V电压升高时，通过R918、R940的取样电压也升高，控制IC908的导通阻值减小，IC907导通电流增大，IC903②脚电压下降，IC903⑤脚输出脉冲占空比减小，即方波脉冲的平顶期缩短，Q903的导通时间减少，T901的储能减少，D914整流输出电压下降，从而稳定了＋5V电压输出。当＋5V电压下降时，上述过程相反，也起到稳定＋5V电压的作用。

＋5V电压主要是通过CN902的④、⑤脚和CN700的③、④脚及FB716作为“5VStb”，再变换为＋3.3VA直流电压，为U400（MSTA9002）主芯片电路供电。

4.待机控制电路

在图3-1中，待机控制电路主要由Q904、IC904等组成，但它受微控制器输出的“PS_ON”信号控制。当“PS_ON”信号为高电平时，Q904（PMBS3904）导通，IC904（PC123）光耦合器导通。此时，由T901开关变压器5～6绕组产生的感应电动势经D913整流输出的15V电压，通过R944（1kΩ）被加到Q905的基极，并在ZD931（RLZ15B）15V稳压二极管的钳位作用下，使Q905发射极输出15V直流电压，即PFC＿VCC，为功率因数校正电路供电。从而使B＋（U_PFC）电压为390V，整机进入准工作状态。

当“PS_ON”信号为低电平时，Q904截止，IC904截止，R944开路，Q905无输出，整机进入待机状态。
