在索尼KDE-P42MRX1D型平板电视的电源供电系统中，低压直流电压变换电路比较复杂，它不仅分散在不同印制电路板中，而且由多组开关电源供电。

1.IC3303（PQ20WZ1U）7.9V直流电压变换电路

在索尼KDE-P42MRX1D机型中，7.9V直流电压主要由IC3303（PQ20WZ1U）稳压产生，其电路原理图如图2-38所示。其中，IC3303（PQ20WZ1U）是一种内置MOSFET的低压差稳压器，它主要是将由CN1007⑤脚输入的＋12V电压变换成7.9V电压，并从CN3305接口输出，供给屏显电路，其引脚功能及参考电压见表2-11。

2.IC3304（MM1565A）5V-4/IC3305（MM1563D）3.3V-4直流电压变换电路

在索尼KDE-P42MRX1D机型中，5V-4和3.3V-4直流电压主要由IC3304（MM1565A）和IC3305（MM1563D）等产生，其电路原理图如图2-39所示。

在图2-39中，IC3304（MM1565A）和IC3305（MM1563D）是一种内置-FET的低压差稳压器，其输入端电压STBY-6V由图2-26中的D604整流、C619、C621滤波后提供。

在图2-39中，由IC3304①脚输出的5V-4电压，主要为IC3308（MB88141A）数-模电路等供电，同时也用于控制IC3305的⑤脚；由IC3305①脚输出的3.3V-4电压，主要为IC3306（PCA9555）I/O电路等供电。

3.IC3502（MAX1644EAE）1.5V直流电压变换电路

在索尼KDE-P42MRX1P机型中，1.5V直流电压主要是由IC3502（MAX1644EAE）稳压输出，其电路原理图如图2-40所示，其引脚功能及参考电压见表2-12。

在图2-12中，IC3502（MAX1644EAE）是一种具有2.0A输出电路的1.5V稳压器，内含推挽式场效应开关管功率输出电路，其输出的1.5V电压主要供给IC3501（CXD9762GF）的部分引脚电路。

4.IC3352（BA25BCOFP）2.5V直流电压变换

电路在索 尼KDE-P42MX 型 中5，直流电压主要 是 由IC3352（BA25BCOFP）稳压输出，其电路原理图如图2-41所示。但在应用电路中，2.5V电压也由IC3251（BA25BCOFP）稳压输出。

在图2-41中，IC3352（BA25BCFP）是一种三端低压差稳压器，由其②脚输出的2.5V电压（或IC3251BA25BCFP②脚输出的2.5V电压），主要是为IC3501（CXD9762GF）、IC3252（CXC2S50-5TQG144C）部分引脚等供电。

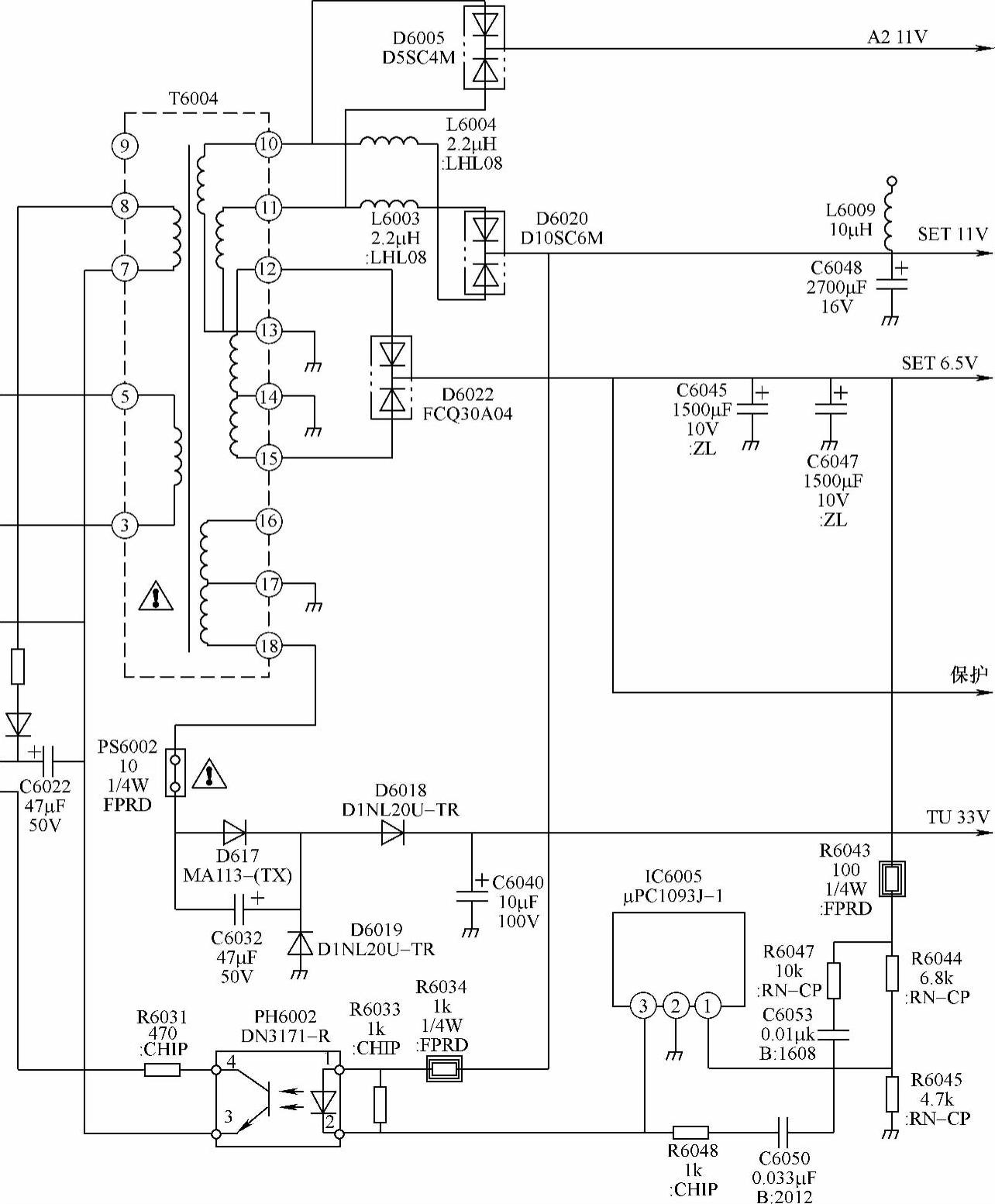

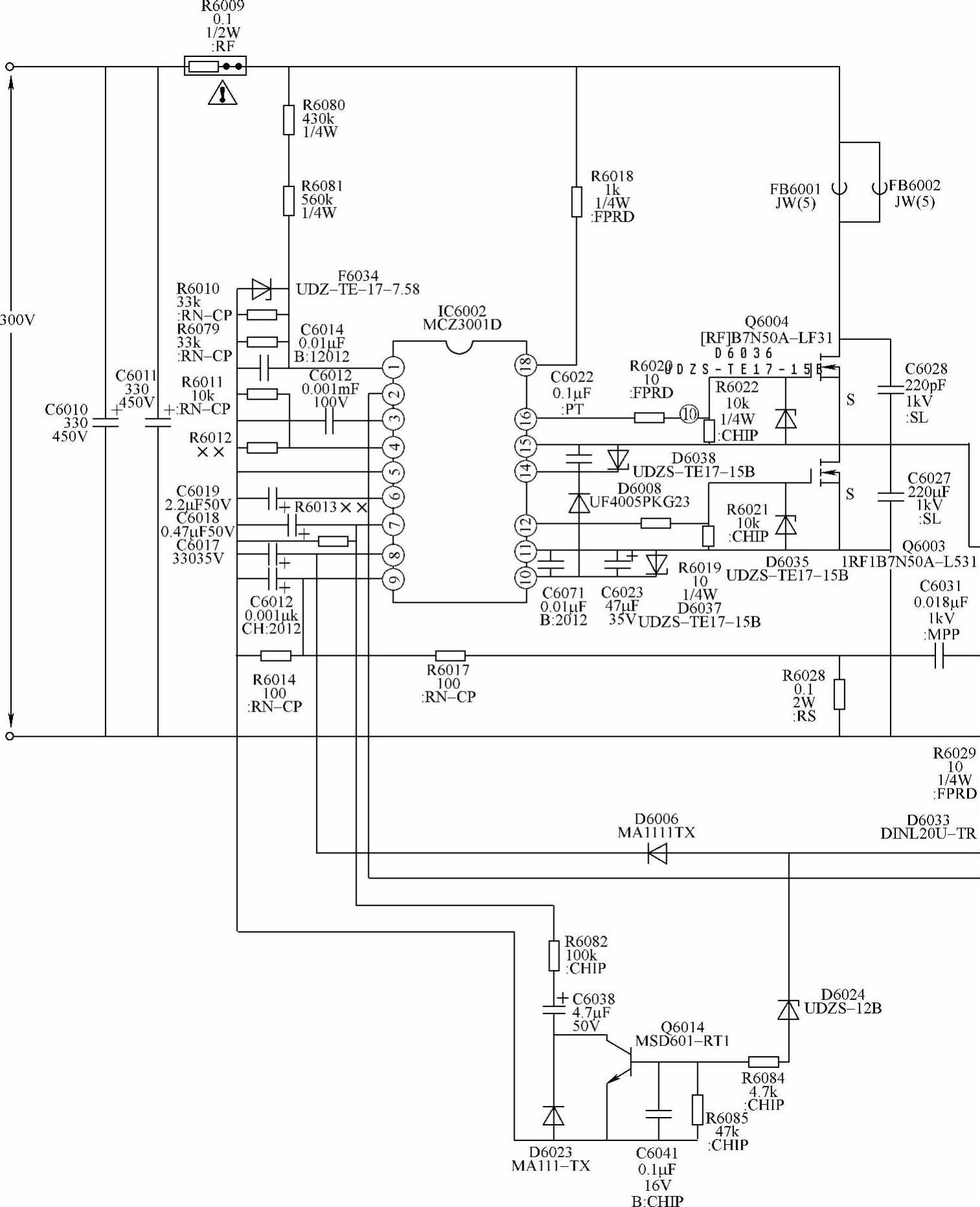

图2-37 IC6002（MCZ3001D）11V

（注：该图

开关稳压电源电路原理图

仅供参考）

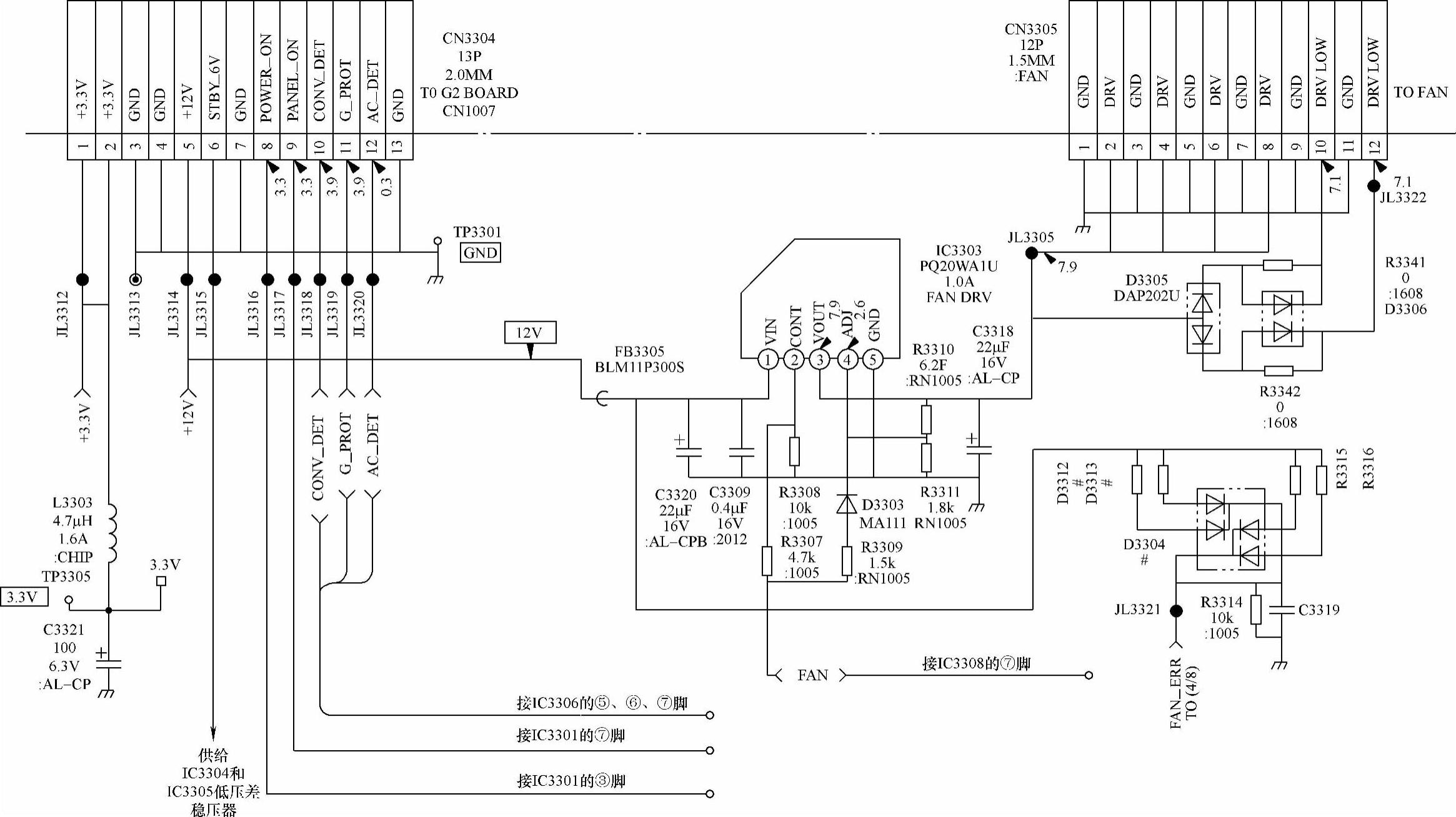

图2-38 IC3303（PQ20WZ1U）7.9V直流电压变换电路原理图

（注：该图仅供参考）

表2-11 IC3303（PQ20WZ1U）引脚功能及参考电压

注：表中数据仅供参考。

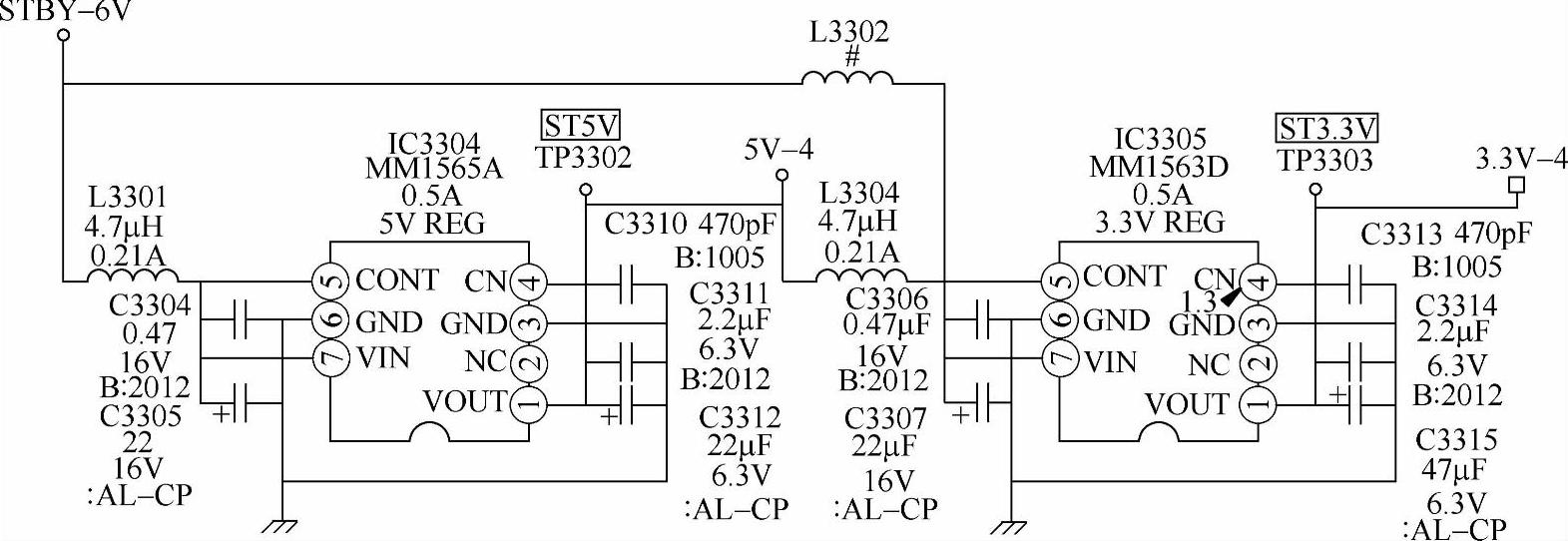

图2-39 IC3304（MM1565A）5V-4/IC3305（MM1563D）3.3V-4直流电压变换电路原理图

（注：该图仅供参考）

(www.daowen.com)

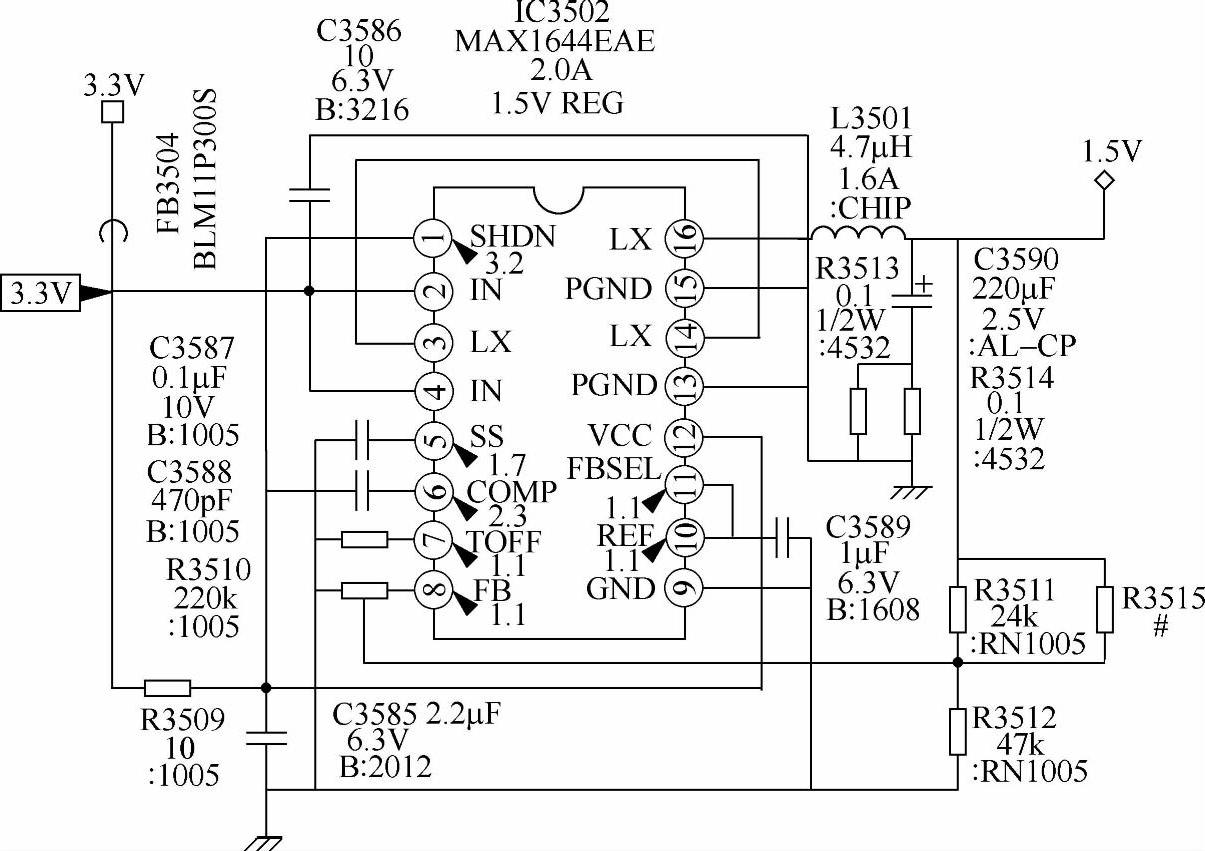

图2-40 IC3502（MAX1644EAE）1.5V直流电压变换电路原理图

（注：该图仅供参考）

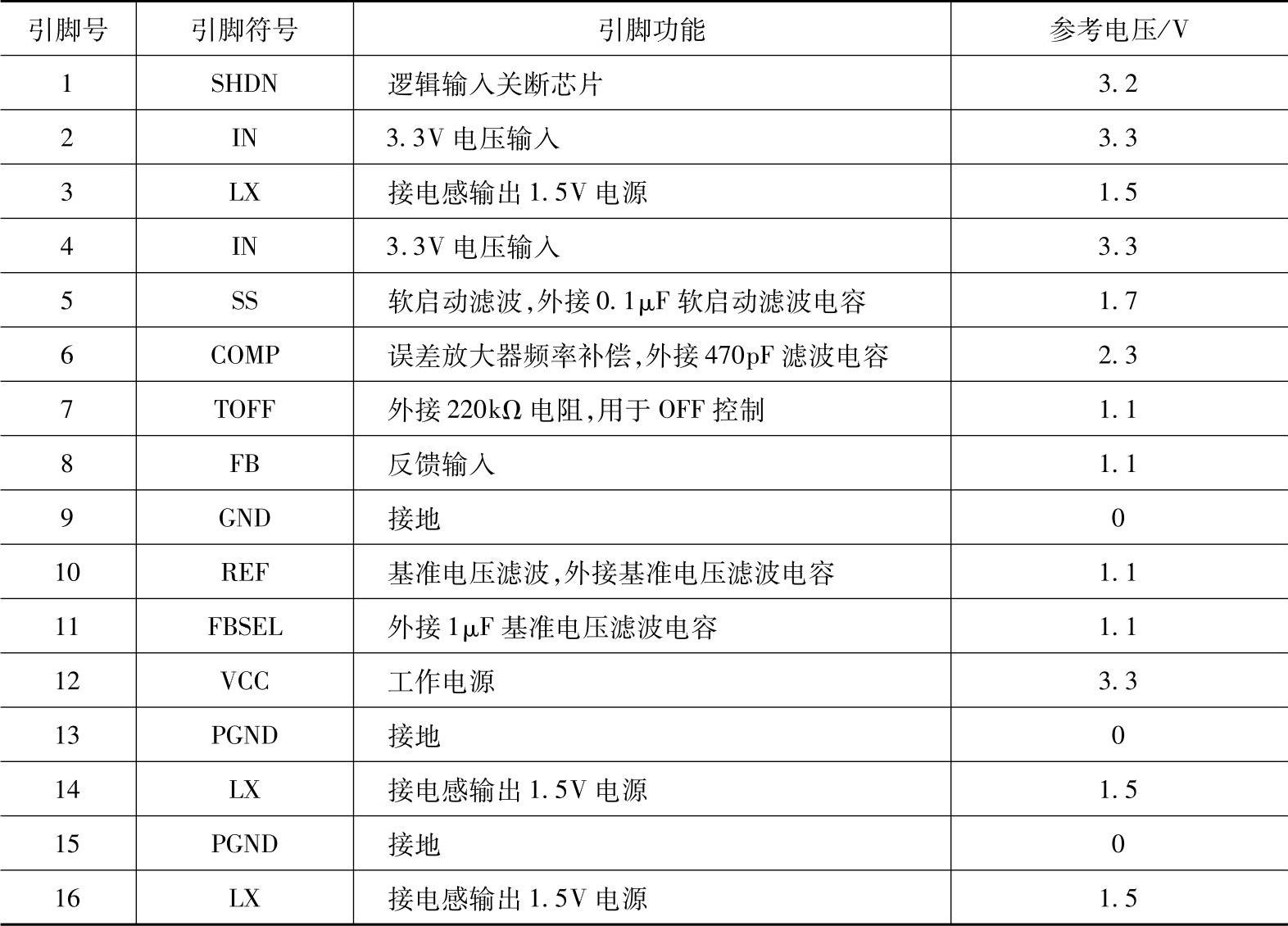

表2-12 IC3502（MAX1644EAE）引脚功能及参考电压

注：表中数据仅供参考。

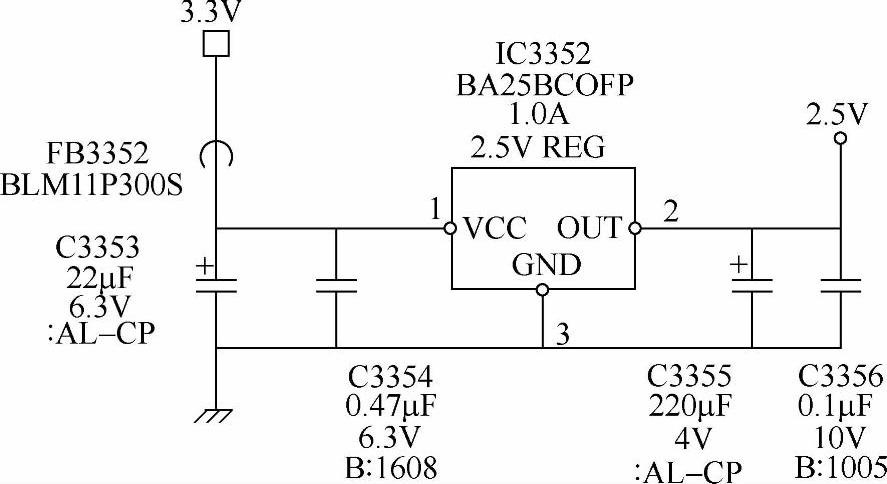

图2-41 IC3352（BA25BCOFP）2.5V直流变换输出电路原理图

（注：该图仅供参考）

5.IC6007（PQ09RD11）SET9V/IC6006（PQ05RD21）ATSC5V/IC6009（PQ05RD11）D5V/IC6010（PQ05RD21）A5V直流电压变换电路。

在索尼KDE-P42MRX1 P机型中，SET9V/ATSC5V/D5V/A5V直流电压是由IC6007（PQ09RD1）、IC6006（PQ05RD21）、IC6009（PQ05RD1）、IC6010（PQ05RD21）稳压输出，其电路原理图如图2-42所示。

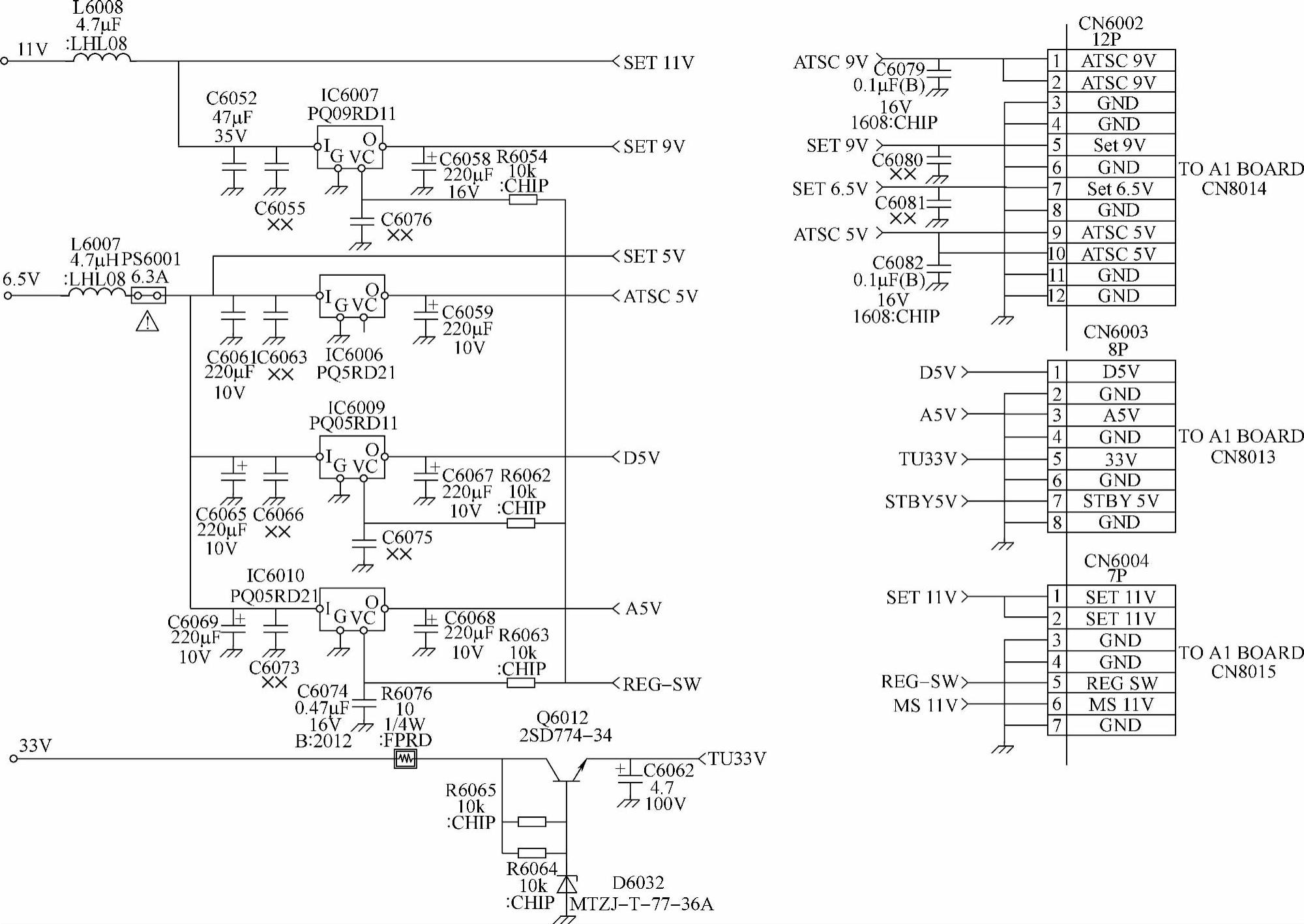

图2-42 SET9V/ATSC5V/D5V/A5V直流电压变换原理图

（注：该图仅供参考）

在图2-42中，IC6007、IC6006、IC6009、IC6010均是低压差稳压器。其中，IC6007为＋9V稳压器，由图2-37中D6020整流输出的SET11V电压，除通过CN6004的①、②脚向负载电路供电外，还输入到IC6007的①脚，经稳压后输出的SET9V电压，通过CN6002⑤脚向负载电路供电；IC6006、IC6009、IC6010均为＋5V稳压器，由图2-37中D6022整流输出的SET6.5V电压，除通过CN6002的⑦脚向负载电路供电外，还输入到IC6006、IC6009、IC6010的①脚，经稳压后，分别输出ATSC5V、D5V、A5V电压，并通过CN6002的⑨脚、CN6003的①脚和③脚向负载电路供电。

6.IC8034（PQ1CY1032ZP）2.5V/IC8036（PQ1CY1032ZP）1.8VA直流变换电路

在索尼KDE-P42MRX1P机型中，2.5V/1.8VA直流电压主要由IC8034（PQ1CYC1032ZP）和IC8036（PQ1CY1032ZP）稳压输出，其电路原理图如图2-43所示。

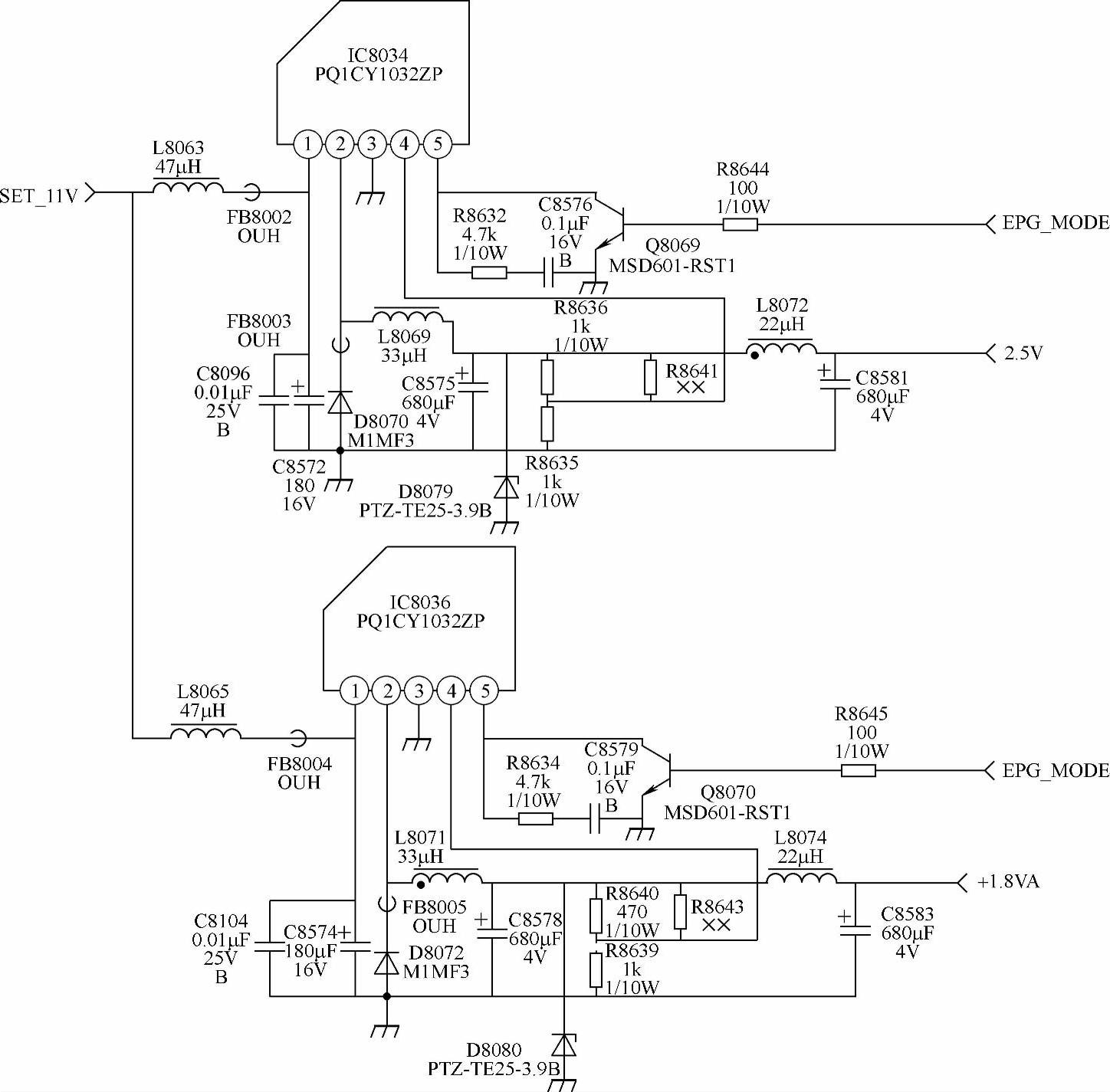

图2-43 IC8034（PQ1CY1032ZP）2.5V/IC8036（PQ1CY1032ZP）＋1.8VA直流电压变换电路原理图

（注：该图仅供参考）

在图2-43中，IC8034和IC8036均为内含开关控制电路的低压差稳压器，其引脚功能可参考表2-3。由IC8034稳压输出的2.5V电压，主要是通过CN7507⑫脚向负载电路供电；由IC8036稳压输出的＋1.8VA电压，主要为IC8007（TVP5150APBSR）的部分引脚供电。

7.IC6750（MD3221N）ATSC9V直流变换输出电路

在索尼KDE-P42MRX1P机型中，ATSC9V直流电压主要由IC6750（MD3221N）稳压输出，其电路原理图如图2-44所示。IC6750（MD3221N）是一种双输出电源控制器，其引脚功能见表2-13。由IC6750（MD3221N）输出的ATSC9V电压，通过CN6002①、②脚送入负载电路。

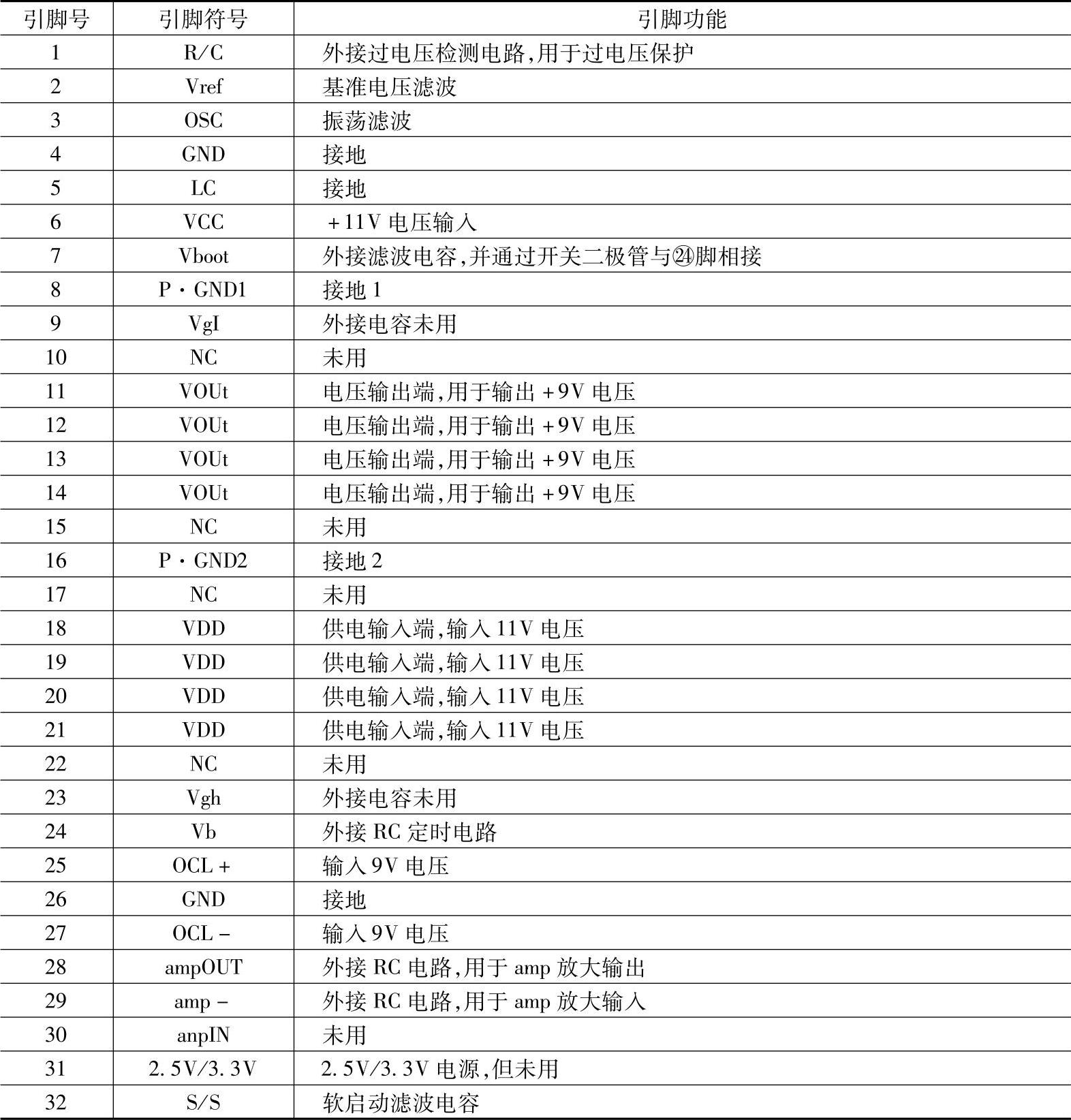

表2-13 IC6750（MD3221N）引脚功能

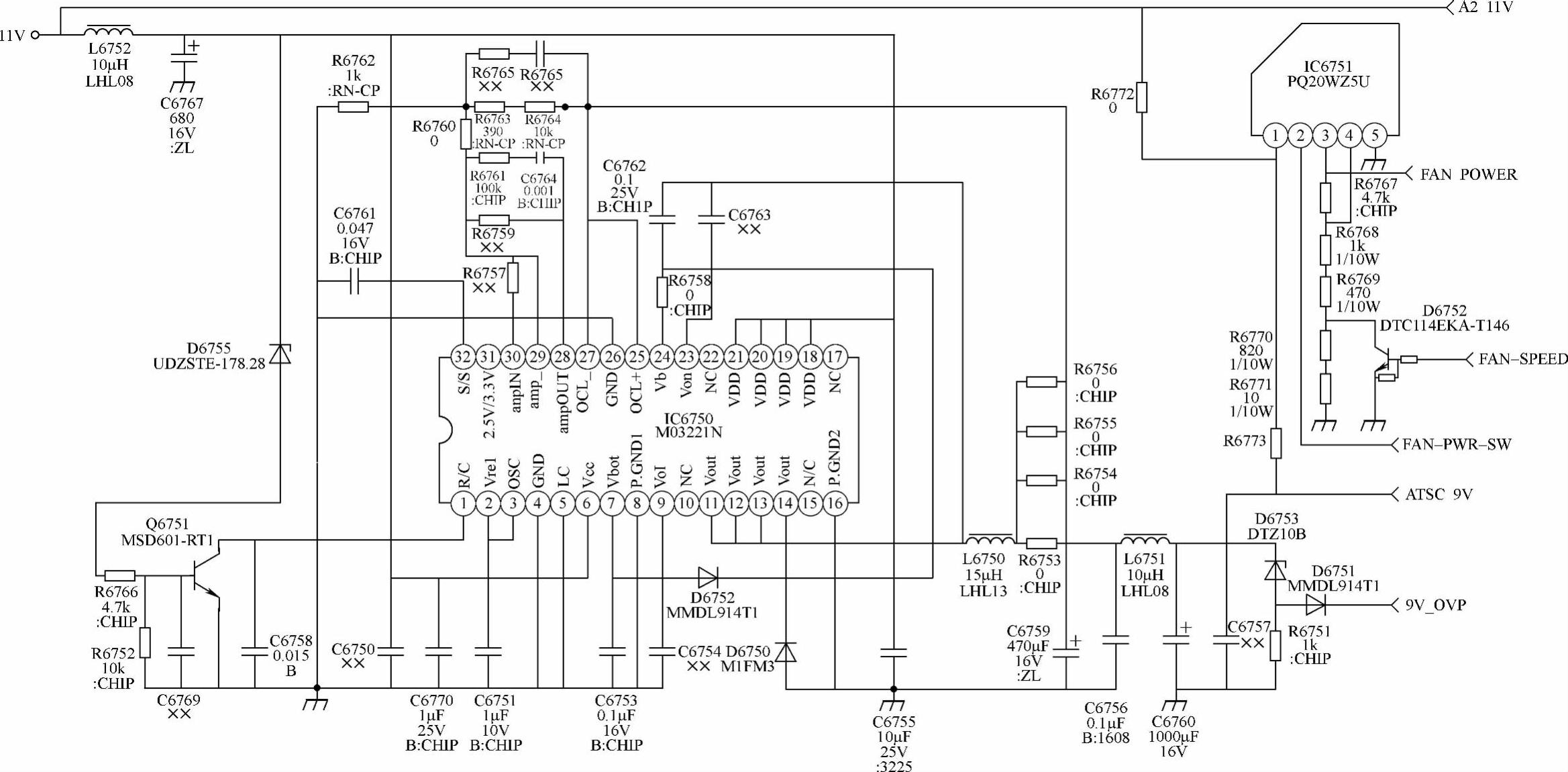

图2-44 IC6750（MD3221N）ATSC9V直流变换电路原理图

（注：该图仅供参考）
