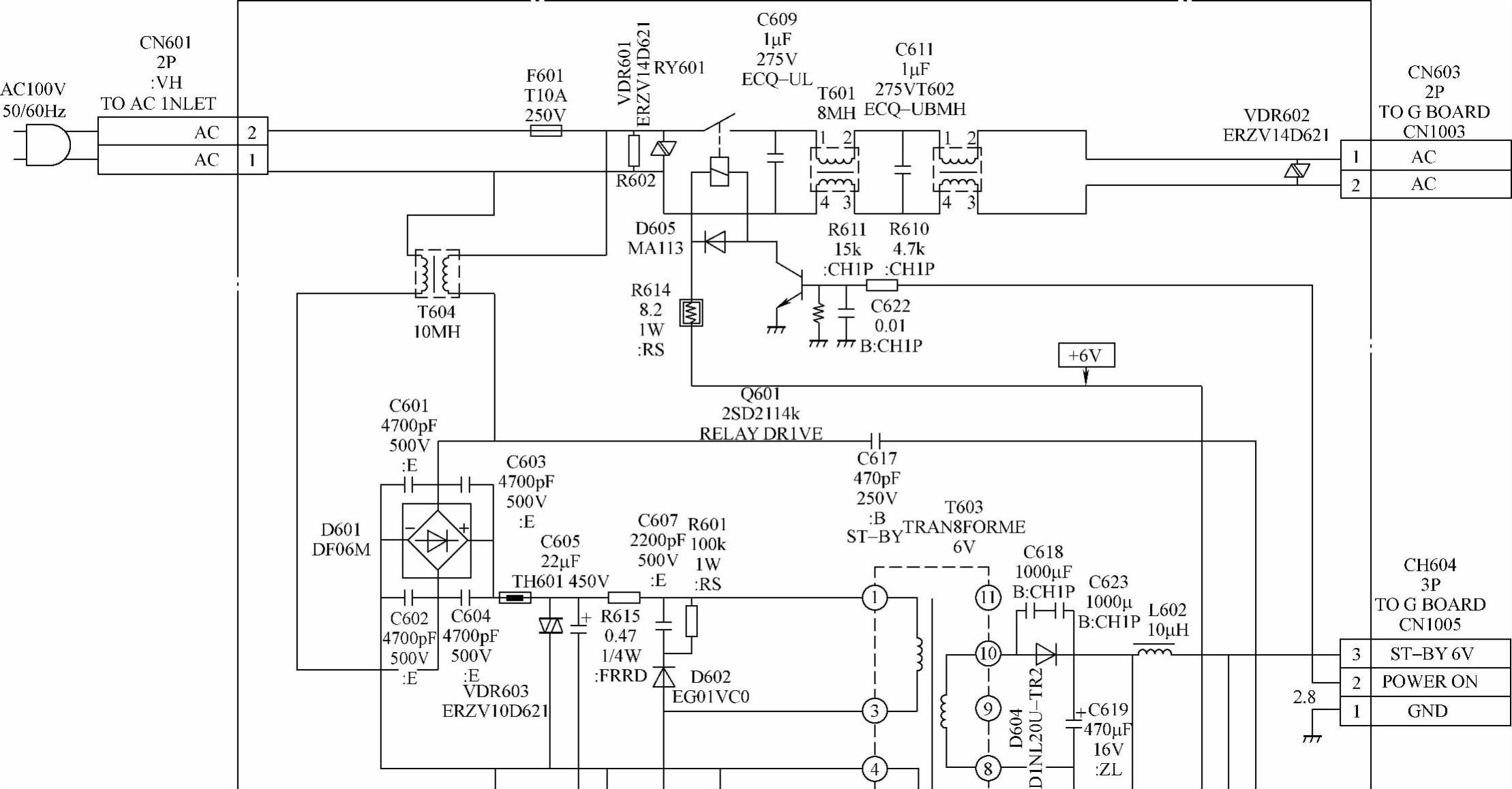

待机电源电路主要由全桥整流电路、待机开关稳压电源电路、交流电压输出控制电路等几个部分组成，其电路原理图如图2-26所示。

图2-26 索尼KDE-P42MRX1D机型中待机电源电路原理图

（注：该图仅供参考）

1.全桥整流电路

在图2-26中，D601（DF06M）为全桥整流块，主要为待机开关电源供电。它在接通电源插头时（即通电工作），输出300V脉动直流电压，经C605（22μF/450V）滤波后，通过R615（0.47Ω）限流电阻送入T603开关变压器的①脚。当D601不良或击穿损坏时，F601（10A/250V）电源熔丝管熔断。

2.待机开关稳压电源电路(www.daowen.com)

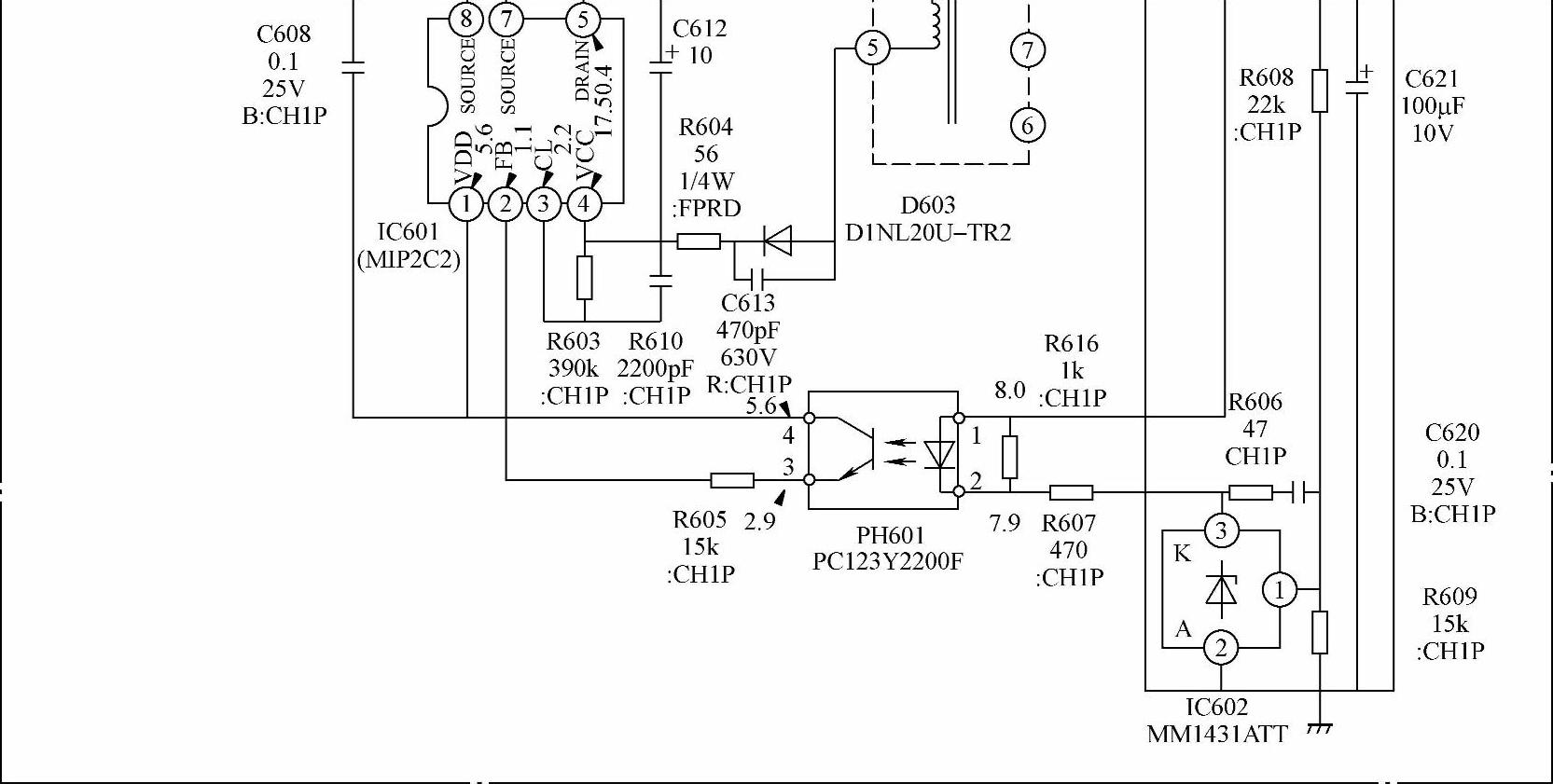

在图2-26中，待机开关稳压电源电路主要由IC601（MIP2C2）、T603、PH601、IC602等组成。用于产生ST-BY6V电压，为微控制器电路供电。其中，IC601（MIP2C2）为内含MOSFET的开关电源控制器，其引脚功能见表2-4；PH601（PC123Y2200F）为光耦合器，它与IC602（MM1431ATT）等组成自动稳压环路。在电路正常时，由D604整流输出＋6V直流电压，并通过CN604（CN1005）送入控制板电路。

表2-4 IC601（MIP2C2电源开关控制器）引脚功能及参考电压

注：表中数据仅供参考。

3.交流电压输出控制电路

在图2-26中，Q601（2SD2114K）、RY601等组成交流电压输出控制电路。在电路正常状态下，当待机电源产生＋6V电压时，微控制器开始工作，并输出“POWER ON”电源开机信号，通过CN604（CN1005）②脚加到Q601基极，使Q601导通，RY601导通，220V市网电压输入线路被接通，并通过CN603（CN1003）将220V电压送入开关电源电路。

当CN604（CN1005）②脚输入的“POWER ON”信号为低电平时，Q601截止，RY601截止，CN603（CN1003）的①、②脚间无220V电压，整机处于等待状态。
