1.检修要领及安全注意事项

（1）检修要领

1）在无5V电压时，应首先采用电阻测量法，检测V830、N830是否正常。正常时，V830的极脚均有不同的正、反向电阻值，N830的⑤、⑥、⑦、⑧脚对地有正反向电阻值，测量时有充放电现象，若检查异常时，应将其直接换新，但不可通电试验。只有在确认N830（APEC-AP9435M）5V稳压电源电路和“5V_SB”电压均正常时方可接通电路进行通电试验。

2）5V电压正常，但伴音电路不能正常工作时，应首先采电阻测量法，检测C207、C220、C233（100μF/16V）电解电容器的两极间正、反向电阻值，看是否有充放电及短路现象。若有一只电容引脚异常，则应重点检查那一支的电路。

3）不开机，但指示灯亮时，应重点检查供给微控制器电路的待机电压（5V SB和3.3V_SB）。检修时，可以检测C845的两端正、反向电阻值及直流电压入手。若3.3V_SB异常，则应注意检查N806（AP1117E33），必要时将其换新，若3.3V_SB正常，则应注意检查微控制器电路。

4）黑屏有伴音时，应首先注意检查VD801是否击穿短路，N801是否不良，C890、C889、C888、C809、C810是否有漏电现象，均正常时，可断开L830对N801③脚输出进行独立检查。若N801③脚输出正常，则应进一步检查液晶屏电路或更换液晶屏。

5）无图像或花屏故障时，应首先注意检查C892、C891、C863、C864两端电压是否正常，异常时，应将N887换新。若2.5V电压正常，则应进一步检查N870是否有正常输出。必要时可将N870换新，或进一步检查其负载电路。有关其他一些检修要领，可参见其他章节中的相关介绍。

（2）安全注意事项

1）在有低压差稳压器击穿损坏时，不要急于将其换新通电试验，以避免其输入、输出电压过高而引起负载电路元器件大面积损坏。

2）在检查DC-DC直流电压变换电路时，一定要弄清楚每支供电电路的来龙去脉，避免因误测量而带来的不利或造成元器件损坏。

3）在检测上屏电压供电电路时，应尽量寻找较宽松的测量点进行测量，严禁测量时引起线路短路。此外，为安全起见，最好采用电阻测量法。有关其他一些安全事项，可参见其他一些章节中的相关介绍。

2.故障检修

（1）黑屏，无图像，但电源指示灯仍亮

根据康佳LC42CT36型平板电视机机心组成特点及检修经验，检修时可首先检查N401D（SVP-PX66）的供电脚电压。经检查，发现N401D的C14、C15、D13、D14、D15等引脚的直流电压仅有0.3V左右，而正常应为1.2V。因此，怀疑其供电（RX-VD-CORE）电路有故障，这时应进一步检查由N886（ADZ1010）等组成的1.2V稳压输出电路，其电路原理图如图4-23所示。(www.daowen.com)

经进一步检查，最终在更换N886后，故障排除。

（2）TV状态无图像无伴音，但转换AV状态时图像伴音均正常

根据故障现象，可初步判断故障原因仅限于高频调谐器及其IF信号输出电路。因此，检修时应首先检测N_101（AFT1/3000）高频调谐器的供电脚电路，其电路原理图如图4-24所示。

经检查，发现N101（AFT1/3000）⑦脚电压仅有1.3V，且抖动不稳，但检查图4-15中N830输出的5V电压正常，加到L1012脚上的5V电压也正常。再用放大镜仔细观察，发现L101与L102之间的印制电路中有一黑痕迹，用导线将其并接后，故障排除。

（3）不开机，但＋12V、5V-SB电压均正常

根据故障现象，可首先检查低压直流电压，结果1.8V、2.5V、3.3V、5V电压均为零，但检测5V-SB电压正常。因此，这时应注意检查N830（APEC-AP9435M）5V直流电压变换电路，其电路原理图参见图4-15。

经进一步检查，最终是V830不良，将其换新后，故障排除。

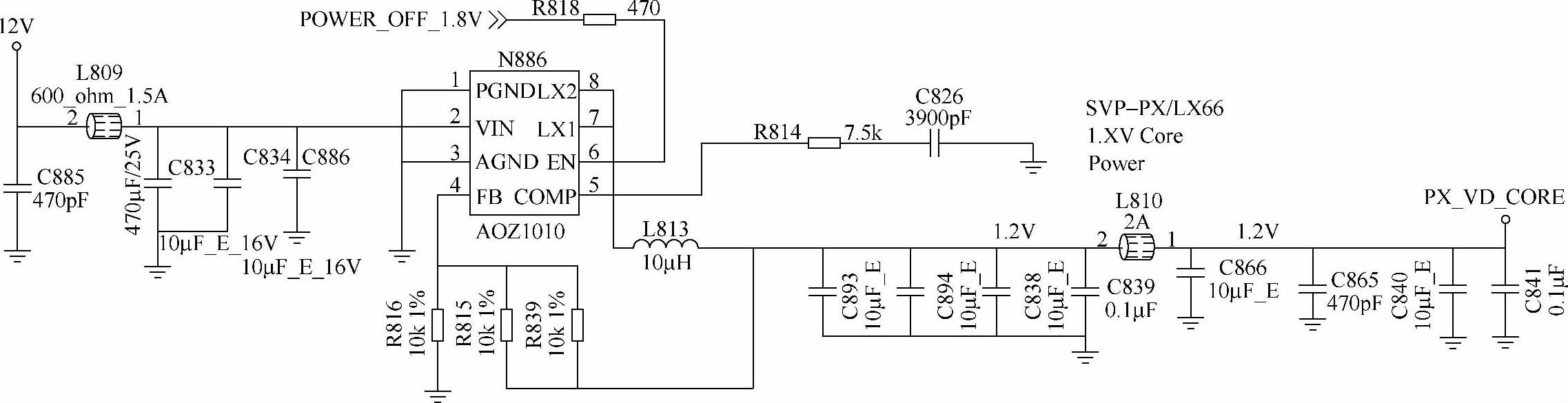

图4-23 N886（AOZ1010）PX-VD-CORE直流电压稳压输出电路原理图

（注：该图仅供参考）

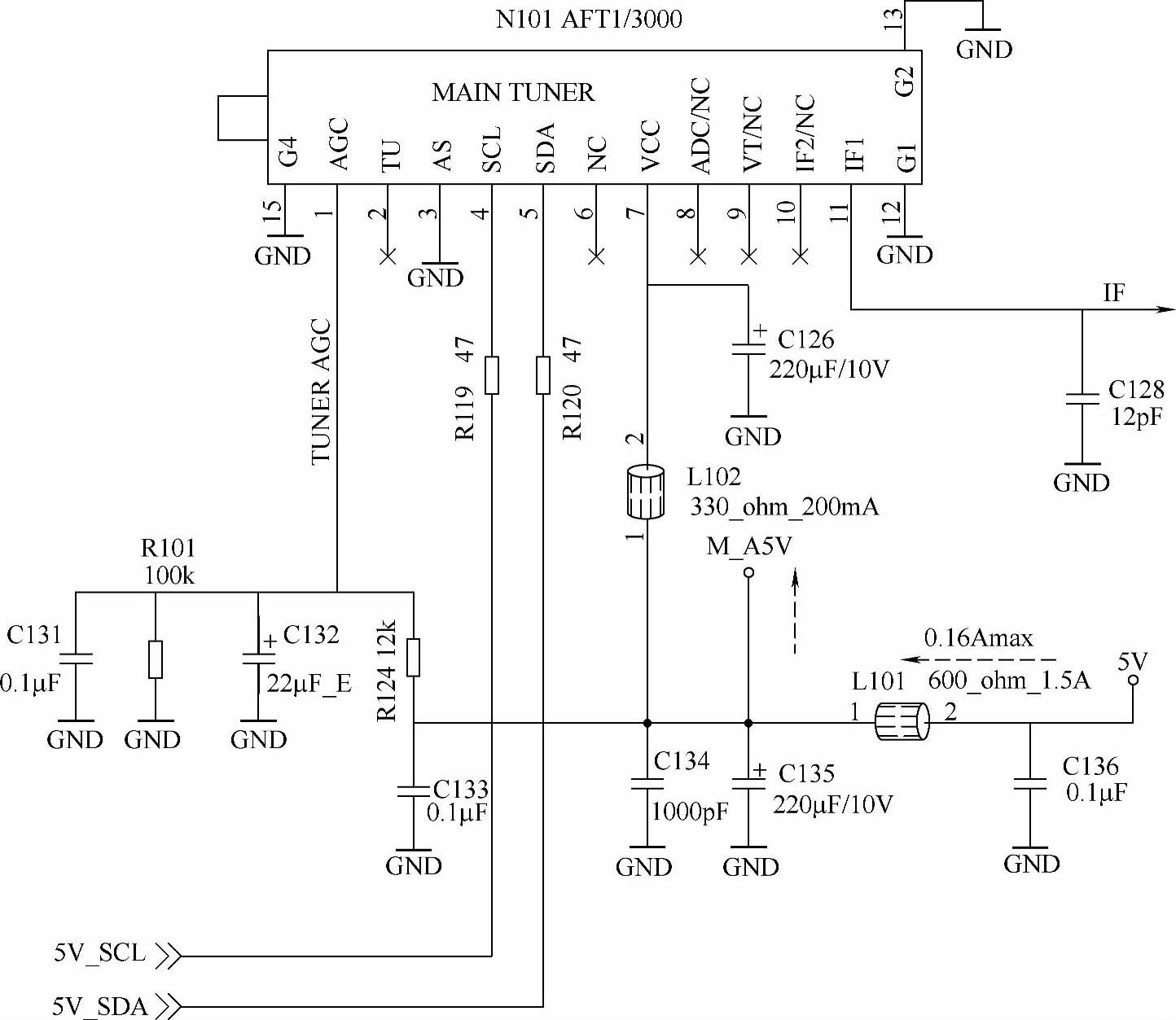

图4-24 N101（AFT1/3000）高频头引脚及供电电路原理图

（注：该图仅供参考）
