在索尼KLV-S40A10E型平板电视机中，低压直流电压变换电路比较分散、复杂，它们主要有由REG17.5V供电和10.5V供电的两部分直流电压变换电路。

1.由RGB17.5V电压供电的直流电压变换电路

在图2-8中，由T6700开关变压器和D6807整流、C6805滤波输出的RGB＋17.5V直流电压，经PS5700（2A）熔丝为一组低压直流变换电路供电，其电路组成框图如图2-9所示，电路原理图如图2-10所示。

（1）IC5700（PQICZ41H2ZPH）VD33（3.3V）直流电压变换输出电路

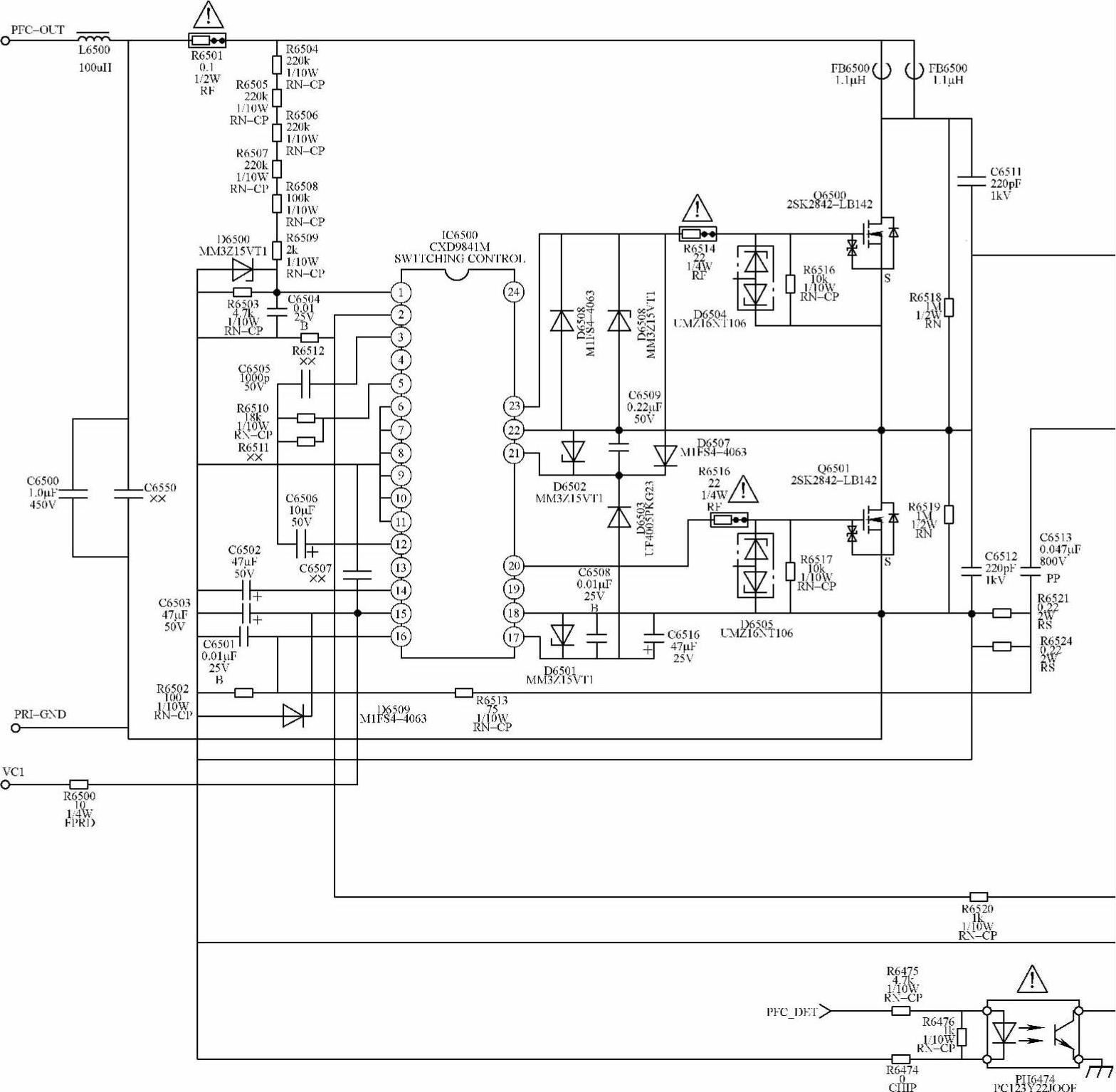

图2-7 17.5V开关稳压电源电路原理

（注：该图仅供参考）

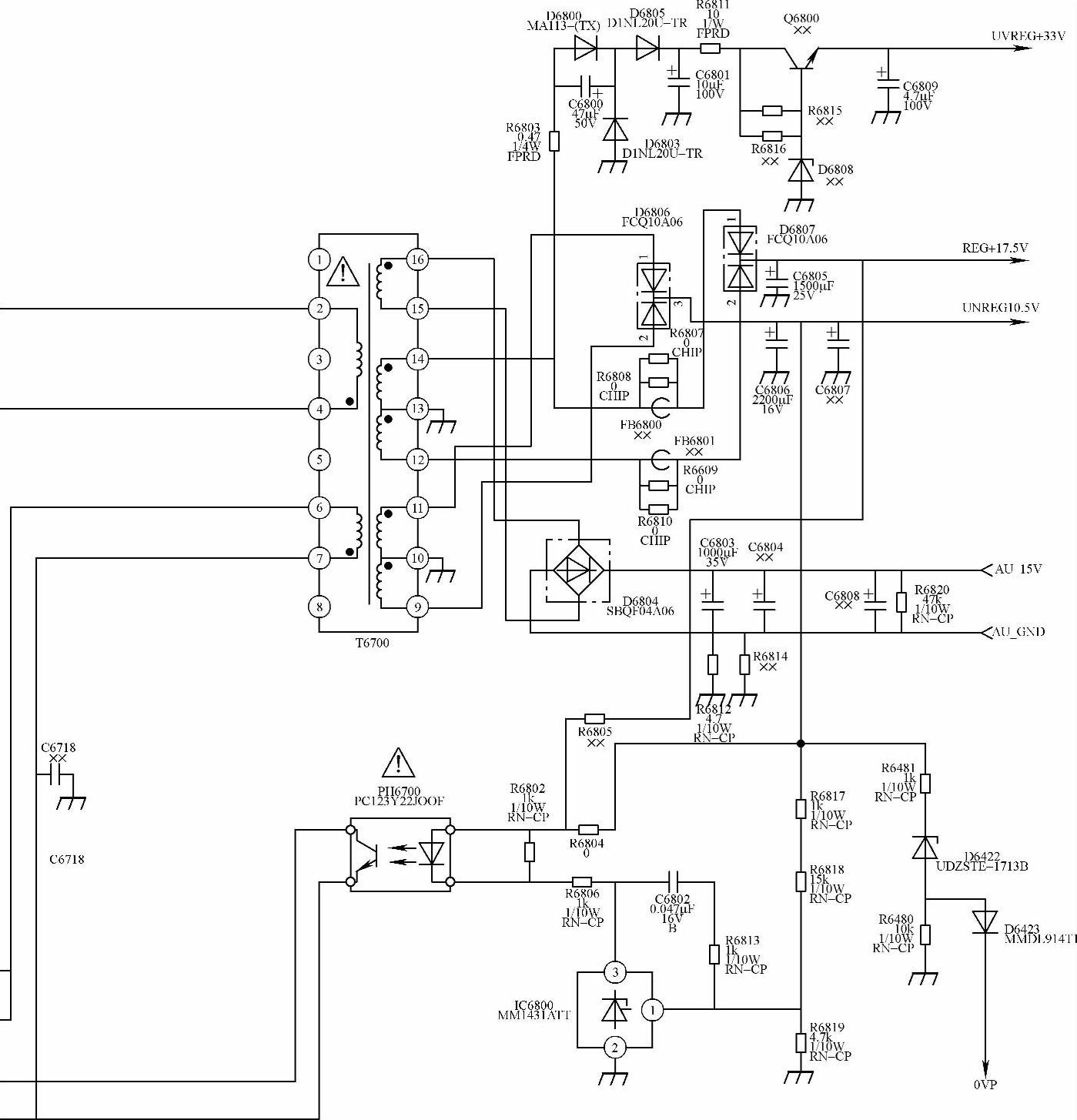

图2-8 REG＋10.5V/＋17.5V/AU-15V开关稳压电源电路原理图

（注：该图仅供参考）

在图2-10中，IC5700（PQICZ41H2ZPH）是一种带电源开关的低压差稳压器，其引脚功能见表2-3。由IC5700②脚输出的3.3V直流电压一方面作为VD3.3为IC9902的①脚及⑤脚接口电路供电（用于BL-IN控制）外，还分别经IC5722（BA25BCOFP-E2）、IC5721（BA18BCOFP-E2）、IC5720（BA18BCOFP-E2）输出三组低压直流电压。其中：

1）由IC5722（BA25BCOFP-E2）变换输出的2.5V直流电压，作为“VD-DMQO”为负载供电，但它是分两路输入给负载电路。一路经FL500及C5509、C5501、C5504、C5507等滤波后，作为“VDDM”供给IC5500（K4D263238G-VC36T）同步动态随机存储器的（73）～（80）脚；另一路经FL5501及C5500、C5502、C5505、C5506、C5508、C5510～C5515等滤波后，作为“VDDMQ”供给IC5500的（109）～（124）脚以及IC5000（SVPEX-SREUB）的（179）、（175）、（171）、（161）、（157）、（153）、（139）、（136）、（134）、（124）、（119）、（103）、（99）、（95）、（85）、（81）、（77）脚。因此，当该组电压无输出时IC5500、IC5000不工作，故障表现为无图像无声音。

2）由IC5721（BA18BCOFP-E2）变换输出的1.8V直流电压，作为“VA1-8”供给IC5000的（221）、（227）、（238）脚。因此，当“VA1-8”无输出时，IC5000不工作。

3）由IC5720（BA18BCOFP-E2）变换输出的1.8V直流电压，作为“VL1-8”供给IC5000的（252）、（254）脚。因此，当“VL1-8”无输出时，IC5000不工作。

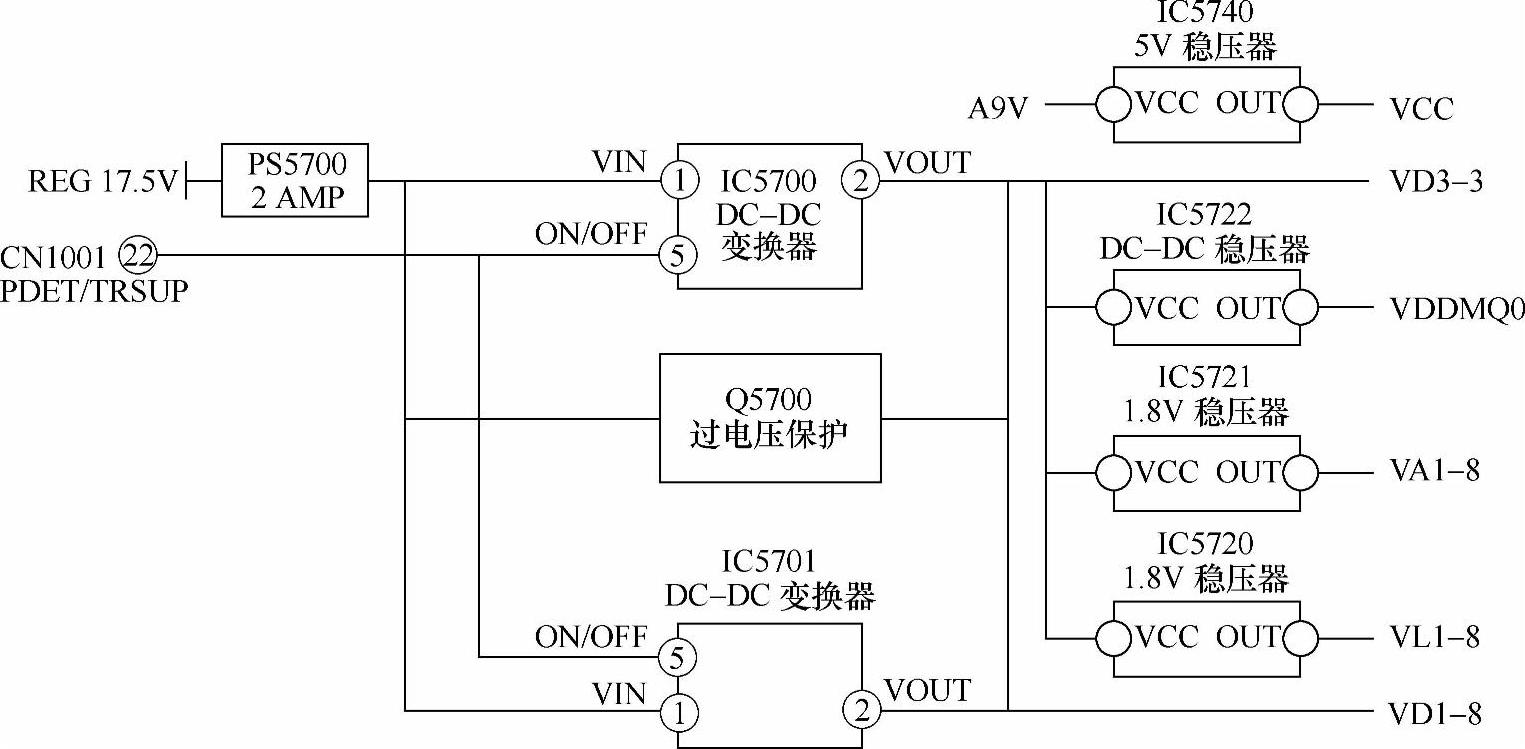

图2-9 REG17.5V供电的直流电压变换电路方框组成示意图

（注：该图仅供参考）

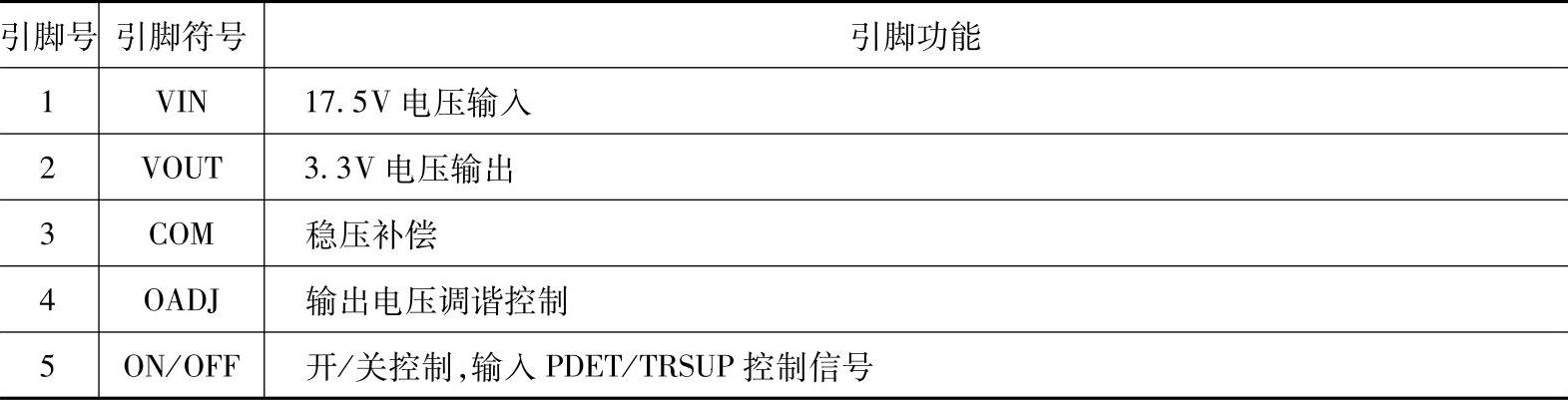

表2-3 IC5700（PQ1CZ41H2ZPH）引脚功能

（2）IC5701（PQ1CZ41H2ZPH）VD1-8（1.8V）直流电压变换输出电路

在图2-10中，IC5701（PQ1CZ41H2ZPH）与IC5700相同，但IC5701是用于变换输出VD1-8（1.8V）直流电压，主要为IC5000（SVPEX-SREVB）的⑨、㊵、（67）、（89）、（107）、（113）、（128）、（143）、（149）、（167）、（184）、（198）、（214）、（251）脚供电。因此，当VD1-8（1.8V）无输出时，IC5000不工作。

在图2-10中，Q5700（SDS6690A）和D5704（MM3Z4V3ST1）、D5705（MM3Z4V3ST1）组成过电压保护电路。其中Q5705为内含MOSFET的过电压保护控制器；D5704、D5705为4.3V稳压二极管。电路正常时D5704、D5705截止，Q5700截止。当“VD3-3”输出电压或“VD1-8”输出电压超过4.3V时，D5704或D5705反向击穿导通，Q5700④脚高电平，Q5700导通，REG17.5V电压通过PS5700（2A熔丝管）→Q5700的⑤、⑥、⑦、⑧脚和①、②、③脚→地构成回路，从而使PS5700因回路电流突然增大而熔断，起到一次性保护作用。因此，当PS5700熔断时，应特别注意检查IC5700和IC5701是否有不良现象，必要时将其直接换新。

图2-10 REG17.5V供电的直流电压变换输出电路原理图

（注：该图仅供参考）

2.由UNREG10.5V电压供电的直流电压变换电路

在图2-8中，由T6700开关变压器和D6806整流、C6806滤波输出的UN-REG10.5V电压，主要供给＋5V、＋9V直流电压变换电路。

（1）IC8800（PQ1CY1032ZP）5V直流电压变换电路

在图2-8中，由D6806（FCQ10A06）整流输出的UNREG10.5V电压，经IC8800（PQ1CY1032ZP）调谐稳压后变换为5V直流电压为负载供电，其电路原理图如图2-11所示。其中IC8800（PQ1CY1032ZP）是一种具有开关控制功能的低压差稳压器，其引脚功能参考表2-3。

由IC8800稳压输出的5V电压，再经FL0001、C0023滤波后，作为“5VAEMI”为TU0001调谐器供电。

（2）IC8802（PQ1CZ41H2ZPH）A5V/D5V直流电变换电路

在图2-8中，由D6806整流输出的UNREG10.5V电压，经F8801（3.15A）输出后，还通过L8801加到IC8802（PQ1CZ41H2ZPH）的①脚，以变换输出A5V/D5V直流电压，其电路原理图如图2-12所示。

在图2-12中，由IC8802②脚输出的5V电压，主要分为3路。一路作为“A5V”给TU9500调谐器和IC2501（CXA2163AQ-T6）等供电，同时又经L2511、L2512、L2513分出A5V-1、A5V-2、A5V-3，如图2-13所示。其中A5V-1主要为IC2504（MC746VX8053DTR2）供电，A5V-2主要为IC2601（MC74LVX8053DTR2）供电，A5V-3主要为IC2506（MC74LX8053DTR2）供电；另一路作“D5V”给IC7401（M52347FP·TE）、IC5400（M24C02）等供电；第三路通过IC8803（BA33BCOFP-E2）变换输出“A3.3V”，主要为IC7805等供电。

（3）IC8805（PQ1CY1032ZP）PANEL5V直流电压变换电路

在图2-8中，由D6806整流输出的UNREG10.5V电压，有一路经L8809、C8853、C8852滤波后，加到IC8805的①脚，由IC8805稳压输出＋5V电压（PAN-EL5V），其电路原理图如图2-14所示。其中IC8805（PQ1CY1032ZP）是一种低压差稳压器，其引脚功能参见表2-3。

在图2-14中，由IC8805②脚输出的PANEL5V电压主要为屏电路供电。但其供电输出电压受“PSW-PANEL5V”信号控制。

（4）IC8401（TK11819MTL）DTT33V直流电压变换电路

在图2-8中，由D6806整流输出的UNREG10.5V电压，还经PS8401（0.5A/50V）送入IC8401（TK11819MTC）的①、②脚，经提升后输出33V电压（DTT33V），其电路原理图如图2-15所示。

在图2-15中，IC8401（TK11819MTL）是一种升压开关控制器，它与L8402等组成电感升压式DC-DC变换电路。当IC8401内置开关管导通时，L8402存储能量；在开关管截止时，L8402感应出左负右正的脉冲电压，与UNREG10.5V输入电压叠加后，经IC8401内置二极管整流、C8432、C8433滤波产生高于输入电压的

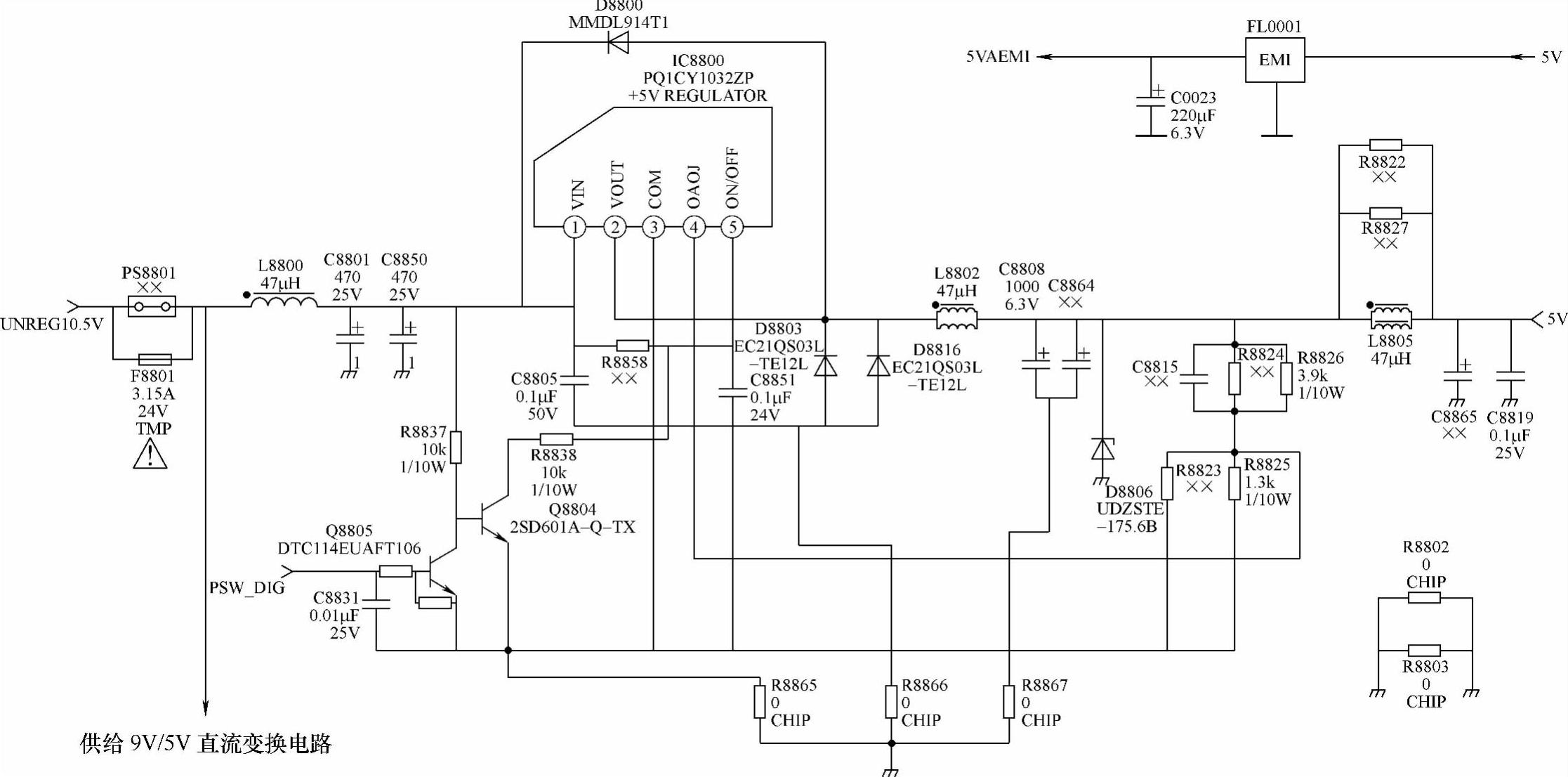

图2-11 5V直流电压变换输出电路原理图

（注：该图仅供参考）

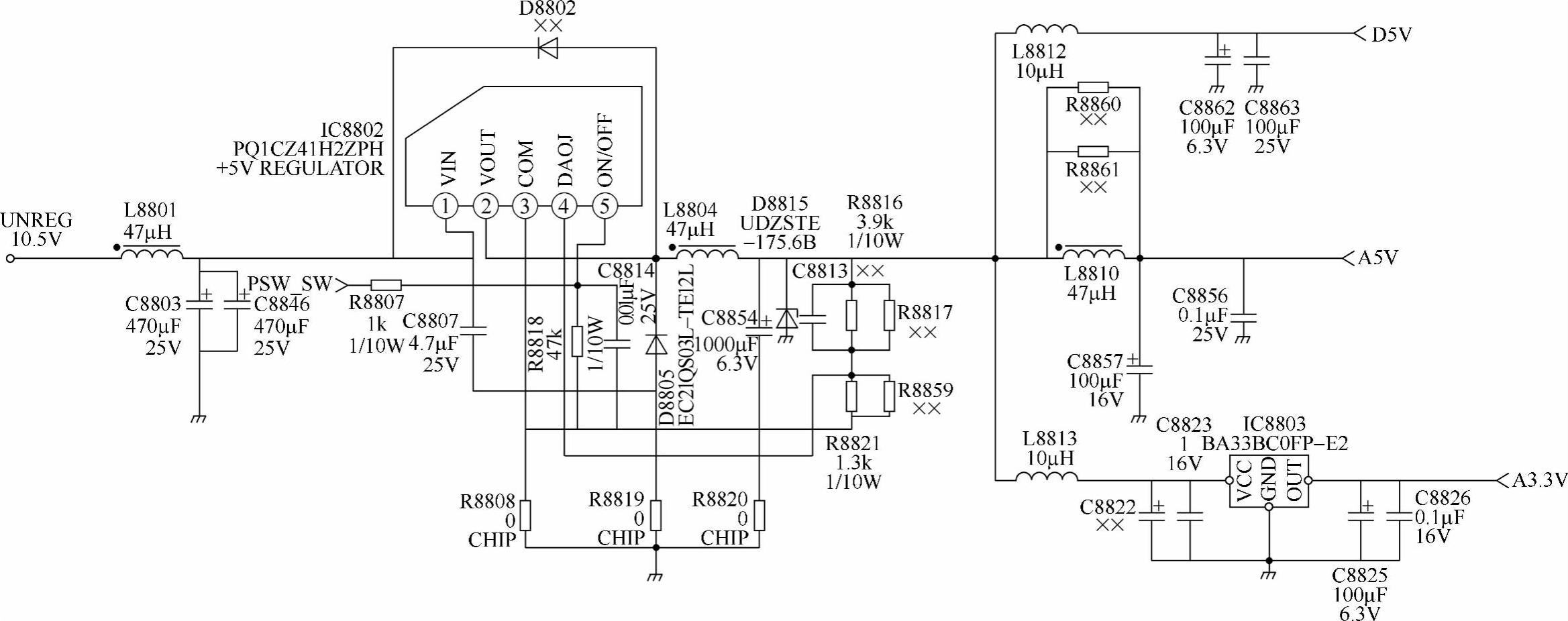

图2-12 D5V/A5V/A3.3V直流电压变换输出电路原理图

（注：该图仅供参考）(www.daowen.com)

DTT33V，为TU9500调谐器⑨脚供电。

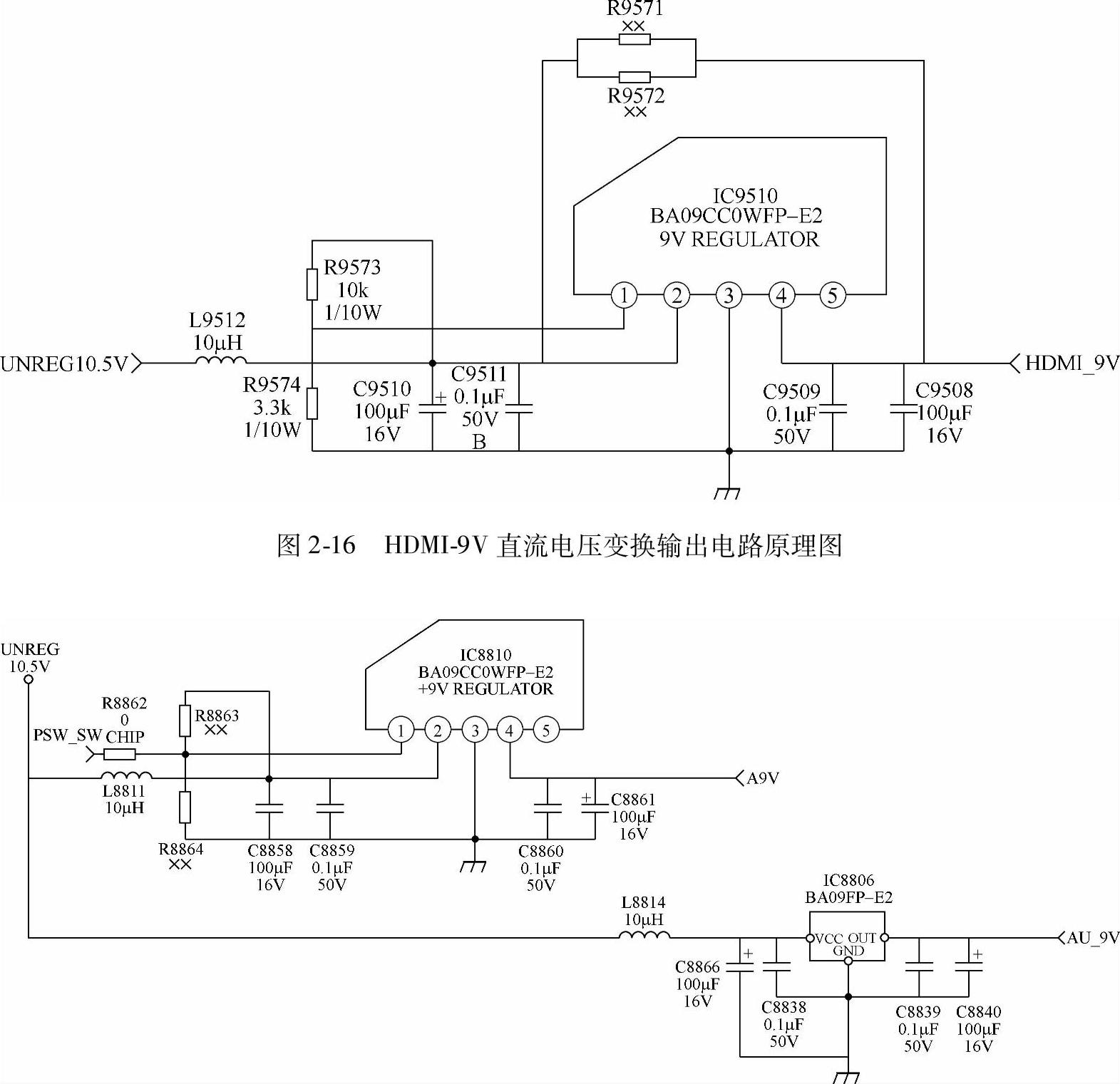

（5）IC9510（BA09CCOWFP-E2）HDMI_9V直流电压变换电路

在图2-8中，由D6806整流输出的UNREG10.5V电压，还经L9512加到IC9510的②脚，经稳压后输出＋9V电压，其电路原理如图2-16所示。

由IC9510（BA09CCOWFP-E2）④脚输出的HDMI_9V电压，主要为HDMI高清晰度多媒体接口电路供电。

（6）IC8810（BA09CCOWFP-E2）A9V直流电压变换电路

在图2-8中，由D6806整流输出的UNREG10.5V电压，还经L8811加到IC8810（BA09CCOWFP-E2）的②脚，经稳压后输出A9V电压。同时，UNREG10.5V电压还经L8814加到IC8806（BA09FP-E2）的输入端（VCC），经稳压后输出AU_9V电压。其电路原理图如图2-17所示。

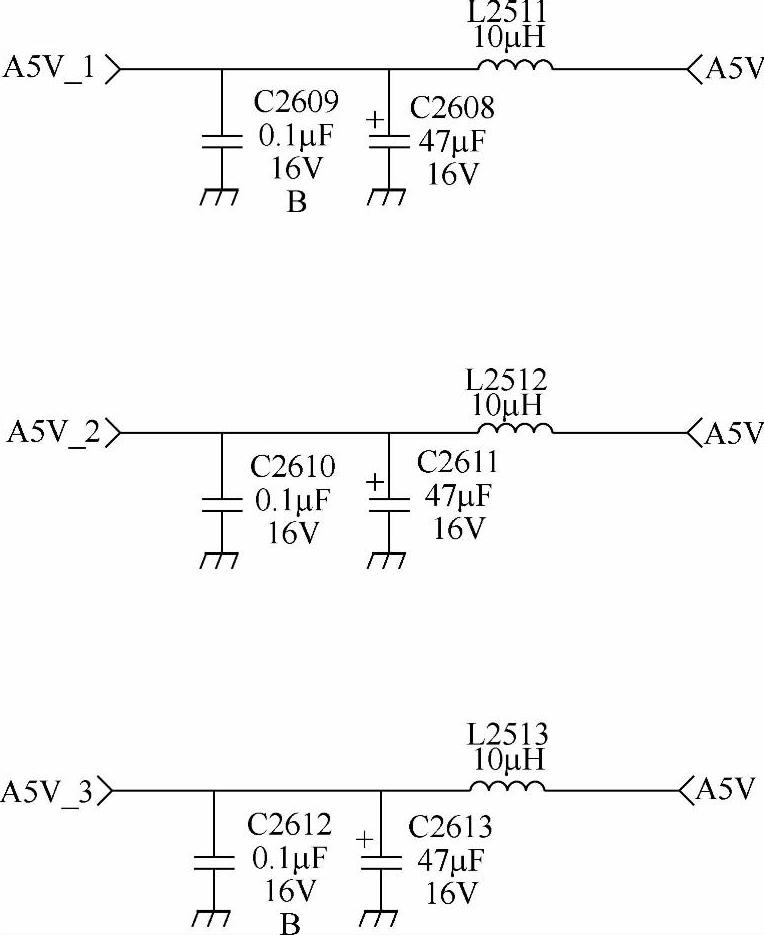

图2-13 A5V电源分支电路原理图

由IC8810（BA09CCOWFP-E2）

④脚输出的A9V电压，主要供给IC9500（CXA2069Q-TL A/V开关）及视音频信号输入输出电路等。同时，A9V电压还经IC5740（L88M05T-FA-TL）稳压输出VCC5V电压，其电路原理图如图2-10所示。

VCC5V电压，主要为IC5000（SVPEX-SREVB）视频处理器的⑮⑮⑮脚（V5SF）供电。

由IC8806（BA09FP-E2）输出的AU-9V电压，主要供给IC7803、IC7806（RC4558PWR）等。

3.由17V5电压供电的直流电压变换电路

在图2-7中，由T6100、T6101开关变压器和D6600～D6603整流输出的17.5V电压，经F0001（2A/32V），送入IC0001（PQ1CY1032ZP）的①脚，经稳压后产生3.3V电压，再经IC0002（PQ07OXZ1HZPH）稳压后输出2.5V电压，其电路原理图如图2-18所示。其中3.3V通过CN0001（CN3403）⑦、⑧脚，作为＋3V3D为IC3801（74LVC273PW）、IC3806（TC7SH08FU）、IC3803（TC7SH08FU）、IC3805（74LVC08APW）等供电；2.5V通过CN0002（CN3404）①、②、③脚，作为＋2V5D为IC3100（UPD61120AF1）等供电。但＋3V3D和＋2V5D还要进一步变换为1.8V和1.5V直流低压。

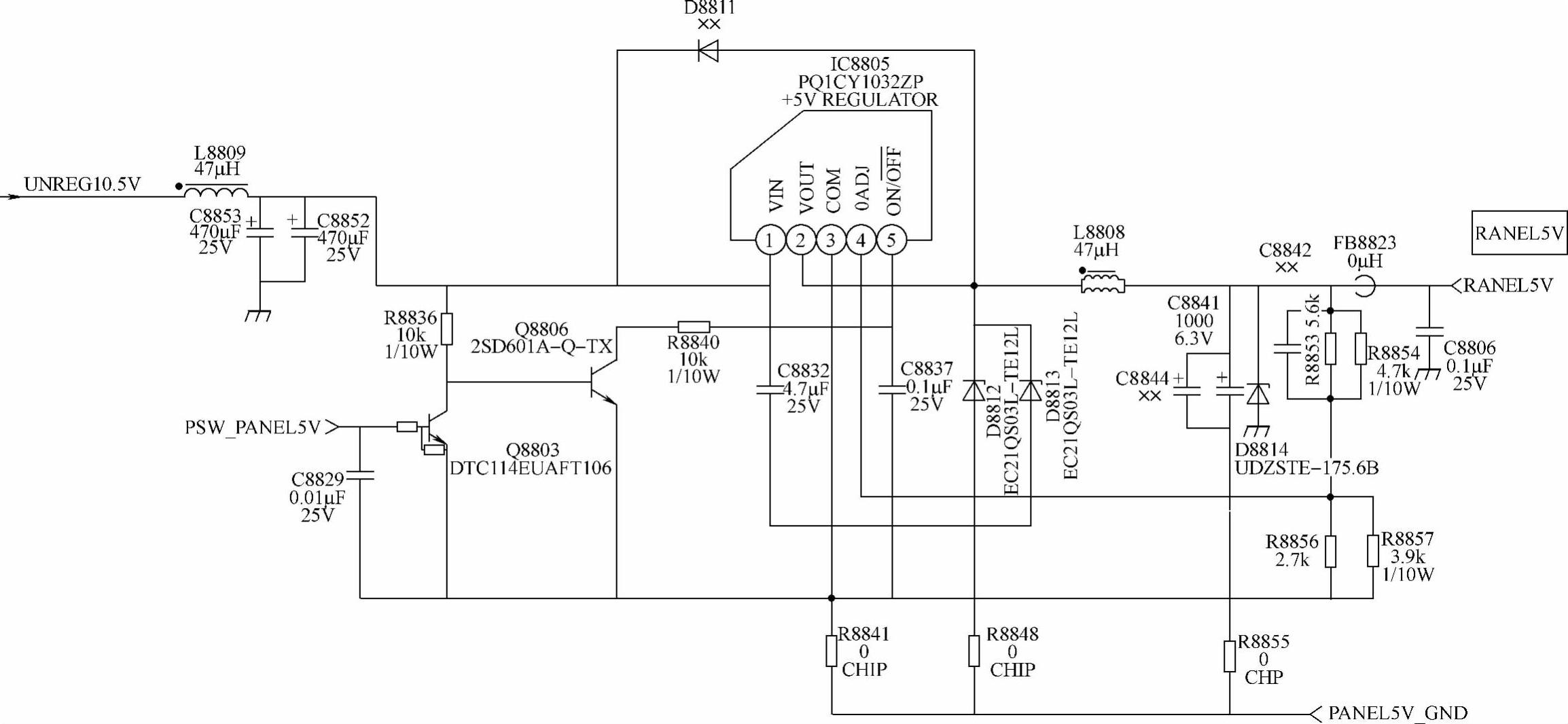

图2-14 PANEL5V直流电压变换输出电路原理图

（注：该图仅供参考）

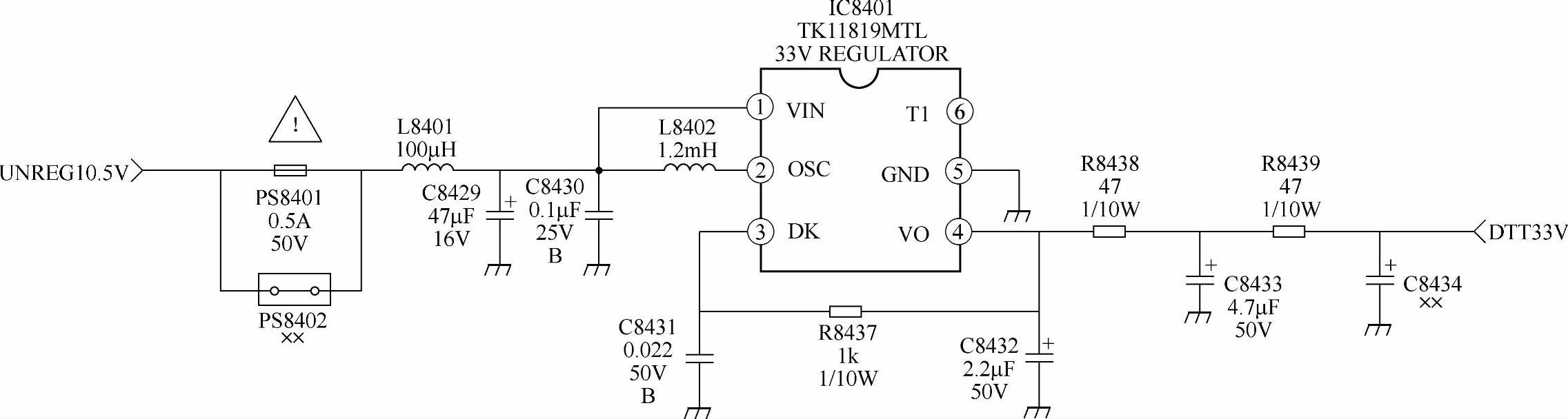

图2-15 DTT33V直流电压变换输出电路原理图

（注：该图仅供参考）

图2-17 A9V/AU-9V直流电压变换输出电路原理图

（注：该图仅供参考）

（1）＋3V3D直流电压分散输出电路

在图2-18中，由IC0001（PQ1CY1032ZP）②脚稳压输出的3.3V电压，除直接供给一些负载电路外，还分散输出三路电压供给负载电路。其电路原理图如图2-19所示。其中：

①通过FB3502的3V3AVDD，主要为IC3504（CXD1976R-T6）的（51）脚、㊽脚供电。

②通过L3500的3V3_IIC，主要为I²C总线接口电路供电。

③通过L3504的3V3FILTER＋，主要为IC3504的②脚、⑲脚、㉞脚等供电。

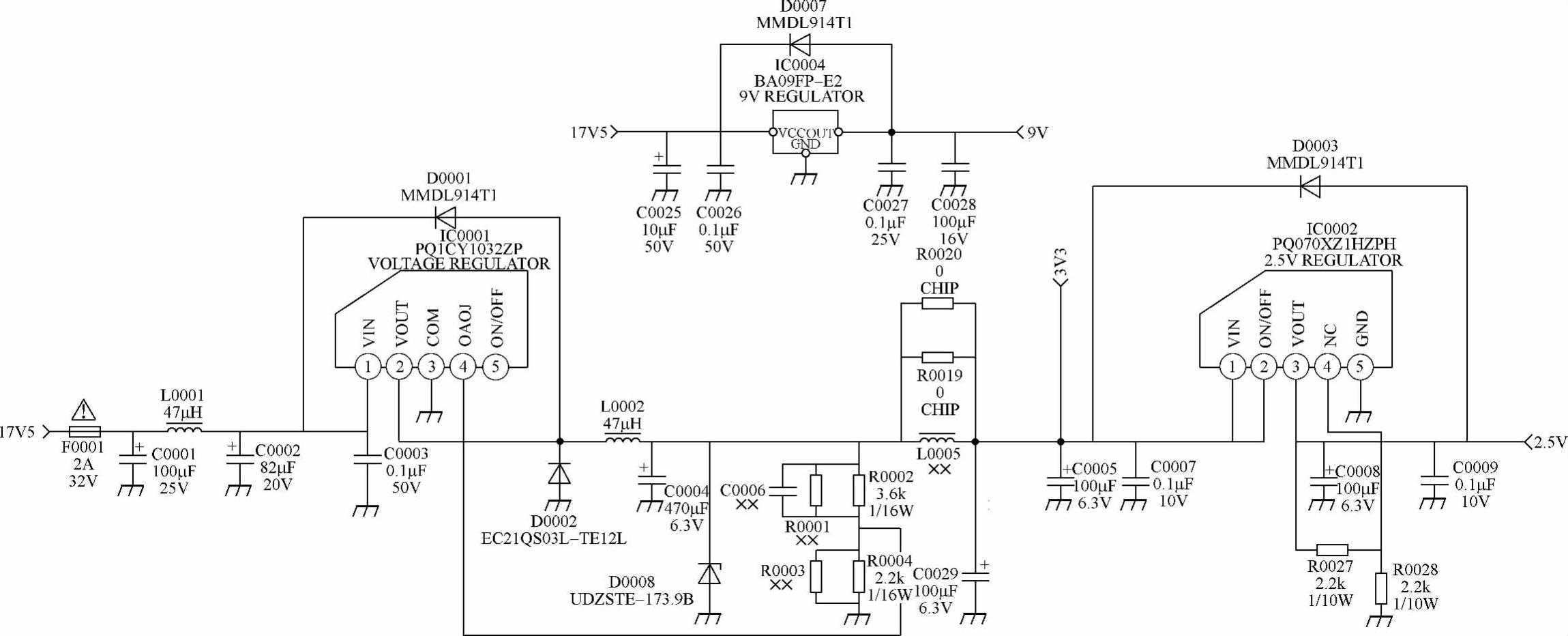

图2-18 2.5V/3.3V/9V直流电压变换输出电路原理

（注：该图仅供参考）

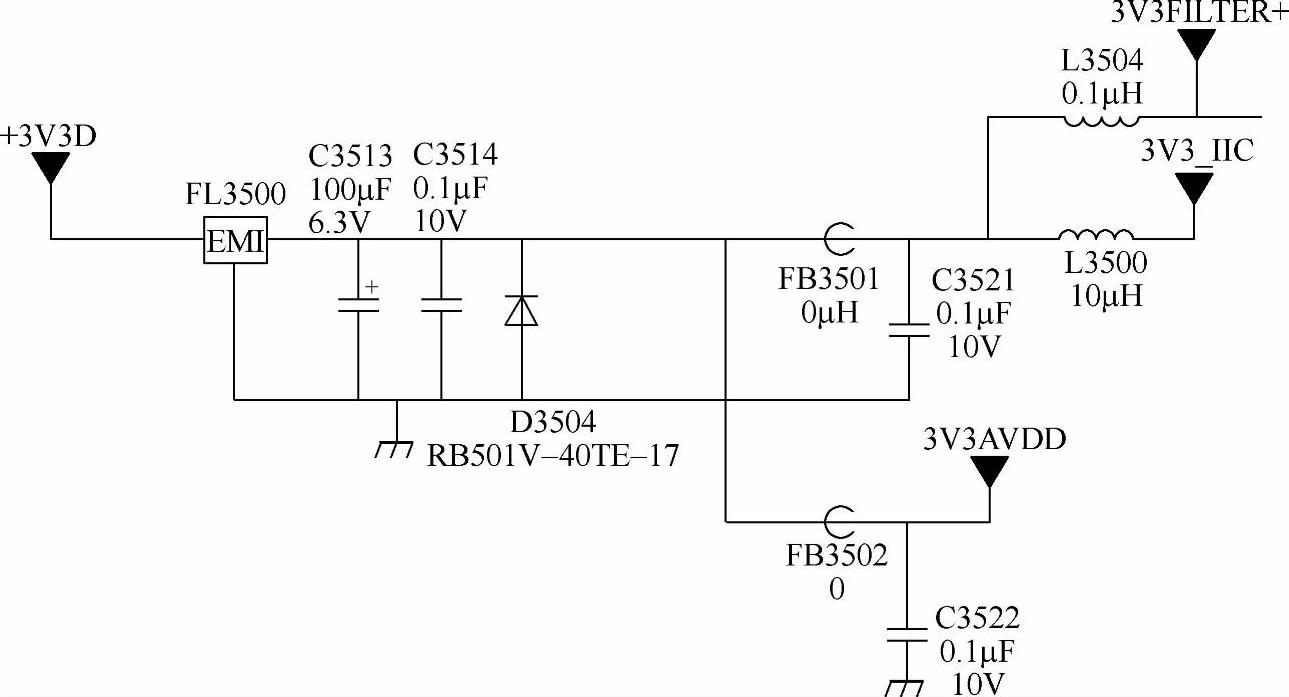

图2-19 3V3D直流电压输出电路原理图

（注：该图仅供参考）

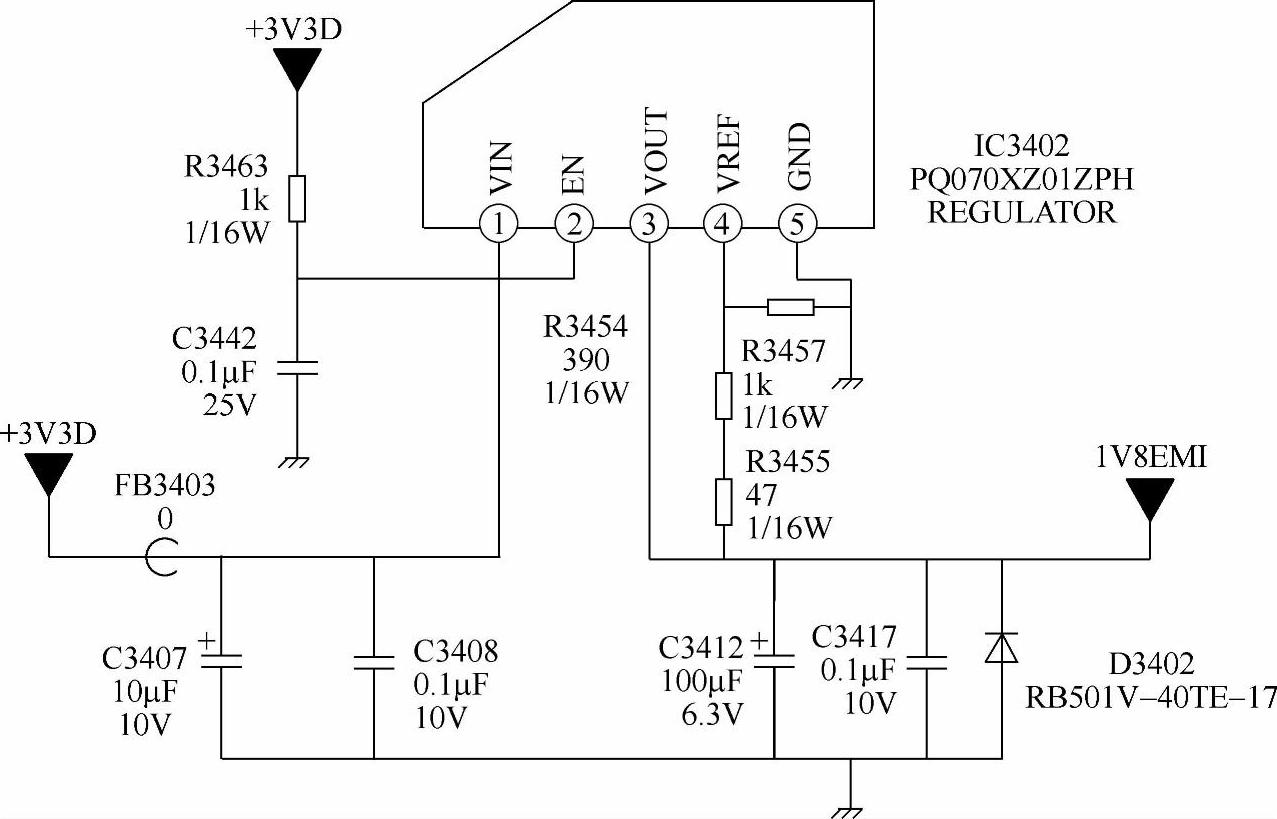

图2-20 1V8EMI直流电压变换输出电路原理图

（注：该图仅供参考）

（2）IC3402（PQ070XZ01ZPH）1V8EMI直流电压变换电路

在图2-18中，由IC0001②脚输出的3.3V电压，经FB3403加到IC3402的①脚，经稳压后输出1V8EMI电压，其电路原理图如图2-20所示。由IC3402③脚输出的1V8EMI，主要为IC3504的㉓、㉘、㉚、㉜、㊶、（55）脚等供电。

（3）IC3403（PQ070XZ01ZPH）＋1V5D直流电压变换电路

在图2-18中，由IC0002③脚稳压输出的2.5V电压，除直接供给负载电路外，还通过IC3403稳压输出＋1V5D，其电路原理图如图2-21所示。由IC3403③脚输出的＋1V5D电压，主要为IC3100（UPD61120AF1）的（93）、（116）、（118）～（121）、（128）、（145）、（152）、（157）、（180）、（203）、（205）脚供电。

（4）IC0004（BA09FP-E2）9V直流电压变换电路

在图2-7中，由T6100、T6101开关变压器和D6600～D6603整流输出的17.5V电压，除了用于供给3V3、2.5V负载电路外，还通过IC0004（BA09FP-E2）稳压输出9V电压，其电路原理图见图2-18。

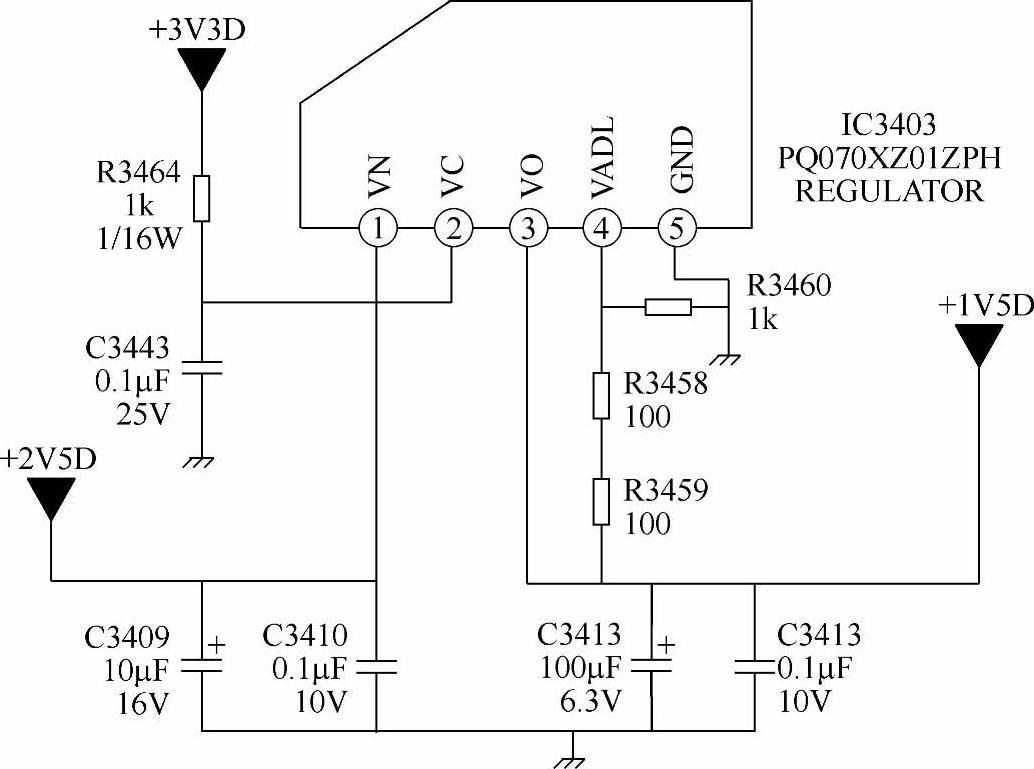

图2-21 ＋1V5D直流电压变换输出电路原理图

（注：该图仅供参考）
