索尼KLV-S40A10E平板电视机的开关稳压电源设计

时间:2023-06-18 理论教育 版权反馈
【摘要】:在索尼KLV-S40A10E平板电视机中,由功率因数校正电路输出的PFC电压,直接为开关稳压电源电路供电,以产生整机所需的直流电压。在该机型中主要有两组开关稳压电源电路。

索尼KLV-S40A10E平板电视机的开关稳压电源设计

索尼KLV-S40A10E平板电视机中,由功率因数校正电路输出的PFC(400V)电压,直接为开关稳压电源电路供电,以产生整机所需的直流电压。在该机型中主要有两组开关稳压电源电路。

1.由IC6500组成的17.5V开关稳压电源电路

在索尼KLV-S40A10E平板电视机中,由IC6500等组成的17.5V开关稳压电路原理图如图2-7所示。其中,IC6500(CXD9841M)为开关控制电路,其引脚使用功能见表2-2;Q6500、Q6501(2SK2842-LB142)为场效应开关管;T6100、T6101为开关变压器,用于输出17.5V直流电压;PH6500、IC6600、R6600~R6605等组成自动稳压反馈环路;D6474(22V稳压二极管)与D6475组成过电压保护电路,其输出的OVP控制信号直接加到Q6404的基极(见图2-6)。

有关工作原理可参考第一章第一节中的相关介绍,这里不再多述。

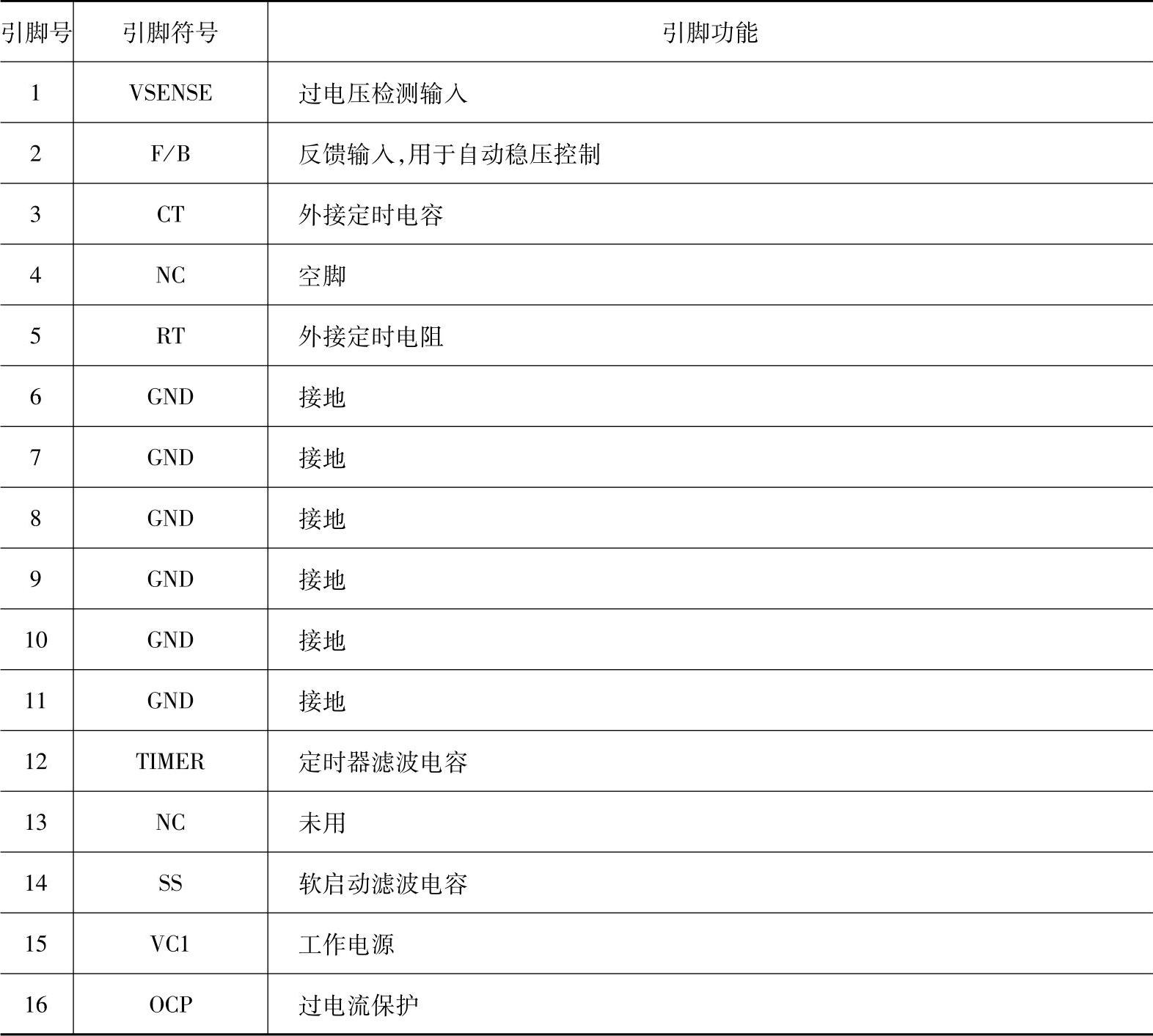

表2-2 IC6500(CXD9841M)引脚功能(www.daowen.com)


2.由IC6700组成的10.5V开关稳压电源电路

在索尼KLV-S40A10E平板电视机中,由IC6700等组成的10.5V开关稳压电路原理图如图2-8所示,它与图2-7的电路结构基本相同,但它不仅能产生UN-REG10.5V电压,还能产生REG+17.5V、AU-15V以及UNREG+33V直流电压。
