索尼KLV-S40A10E型平板电视机中,功率因数校正电路比较复杂,它主要由启动电源、功率因数校正控制、功率因数校正输出、保护控制四个部分电路组成。

1.启动电源电路

启动电源电路主要由IC6421及Q6428、Q6426等组成,其电路原理如图2-3所示。

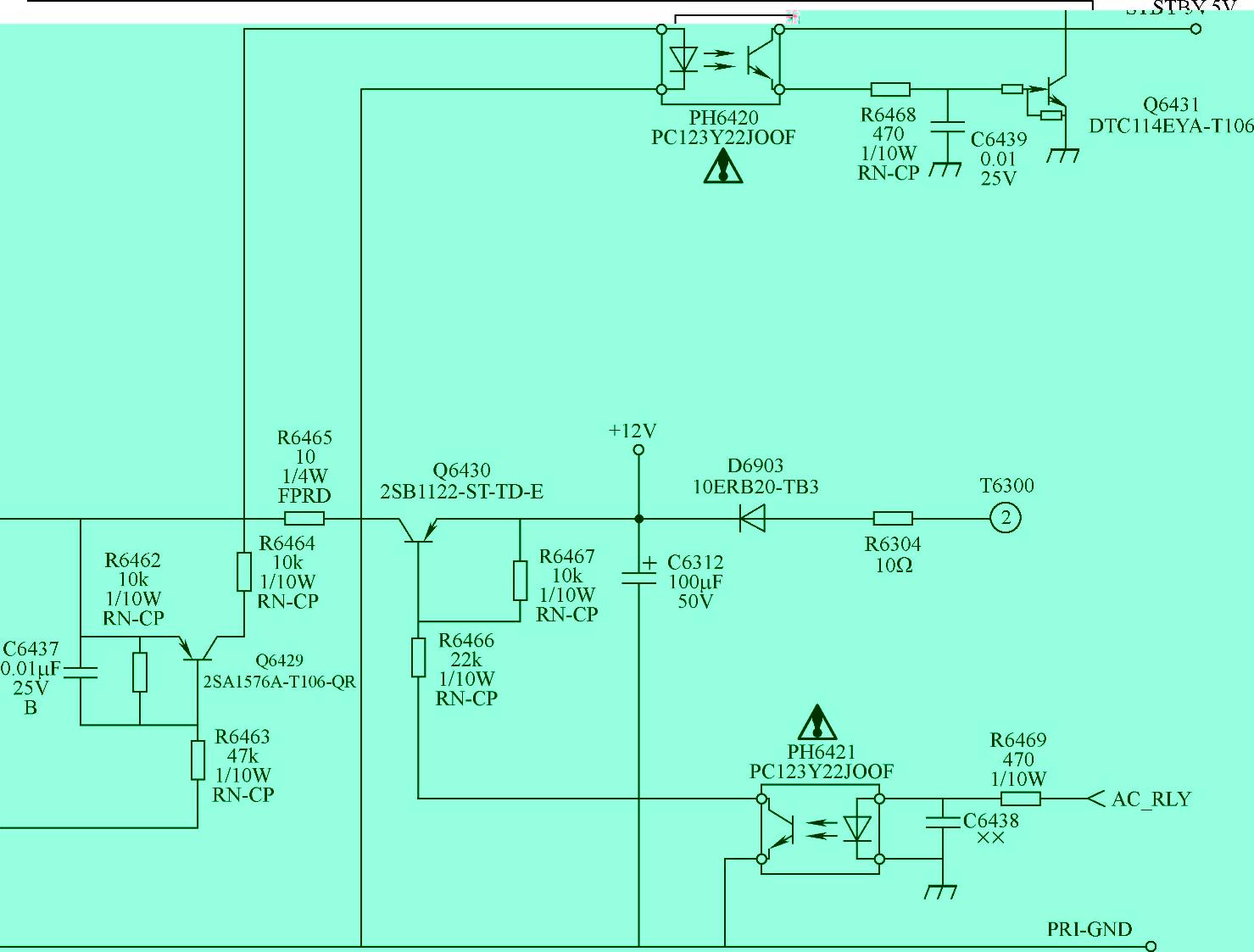

在图2-3中,由T6300②脚及D6903、C6312整流滤波输出的12V电压,通过Q6430加到IC6421的①脚,但Q6430的基极受PH6421光耦合器及“AC_RLY”信号控制。当“AC_RLY”信号为高电平时,PH6421导通,Q6430导通,IC6421的①脚有PRI_VCC直流电压输入。

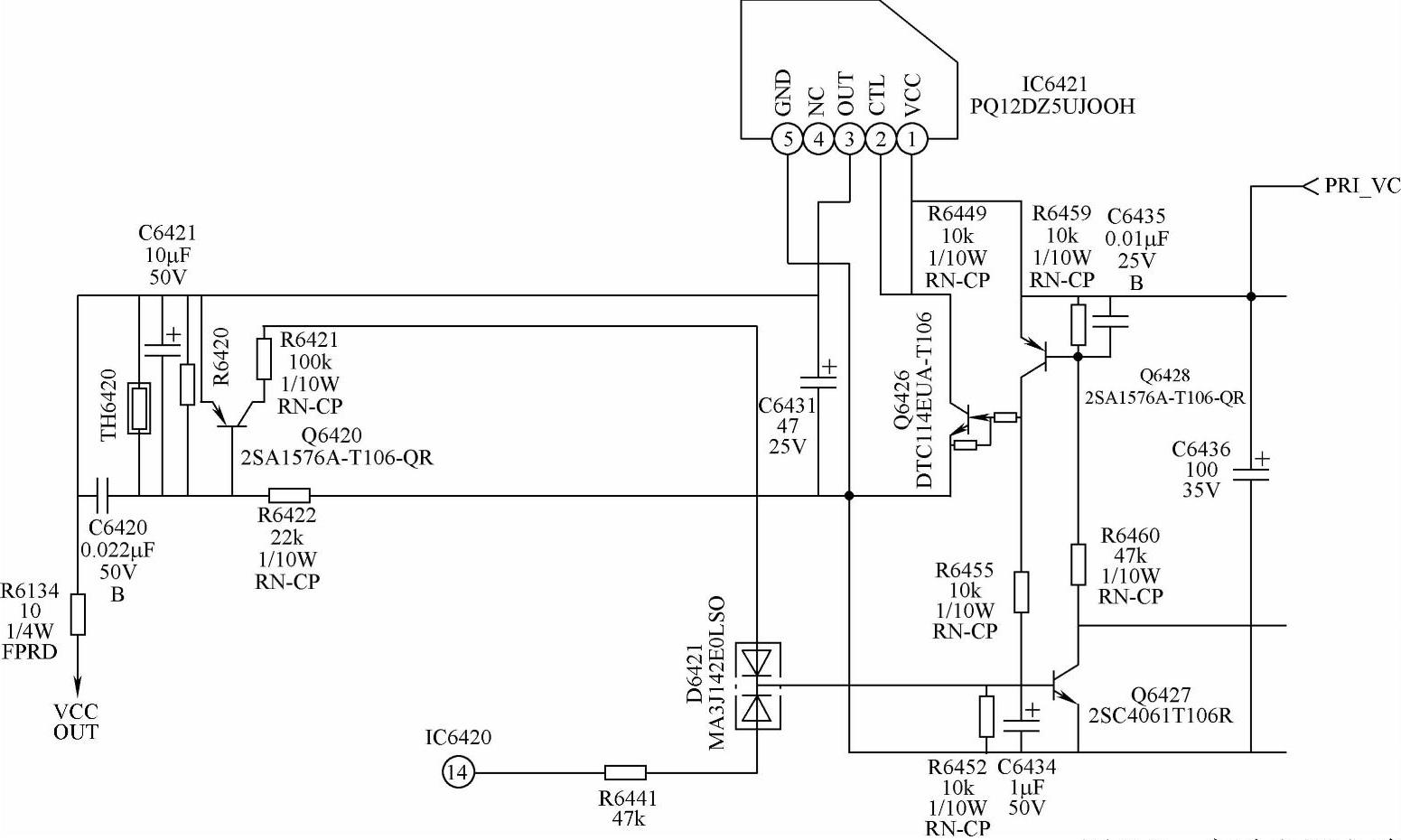

在图2-3中,IC6421(PQ12DZ5UJ00H)是一种内含开关管的电源控制电路,其②脚为稳压控制端,外接Q6426、Q6428用于稳压控制;③脚为稳压输出,其输出电压VCC通过R6134(10Ω)限流电阻为IC6100⑮⑮⑮脚和IC6420④脚供电,以启动功率因数校正电路。

在图2-3中,当加到PH6421的“AC-RLY”信号为低电平时,PH6421截止,Q6430截止,IC6421③脚无VCC电压输出,功率因数校正控制电路不工作,整机处于等待状态。

2.功率因数校正控制电路

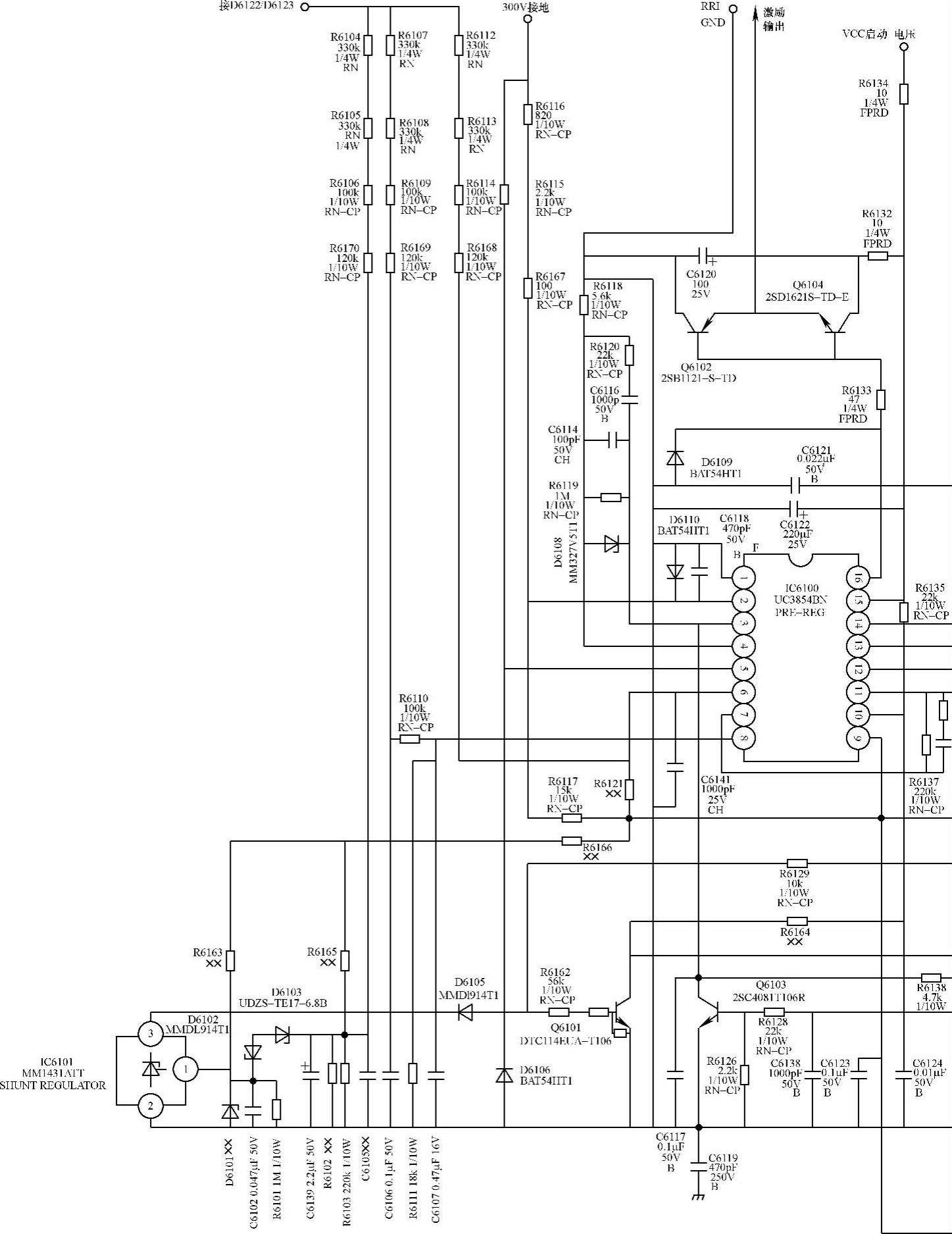

在索尼KLV-S40A10E型平板电视机中,功率因数校正控制电路主要由IC6100(UC3854BN)和IC6420(XRA10324AF)等组成,其电路原理图如图2-4所示。


图2-3 启动电源电路原理图

(注:该图仅供参考)

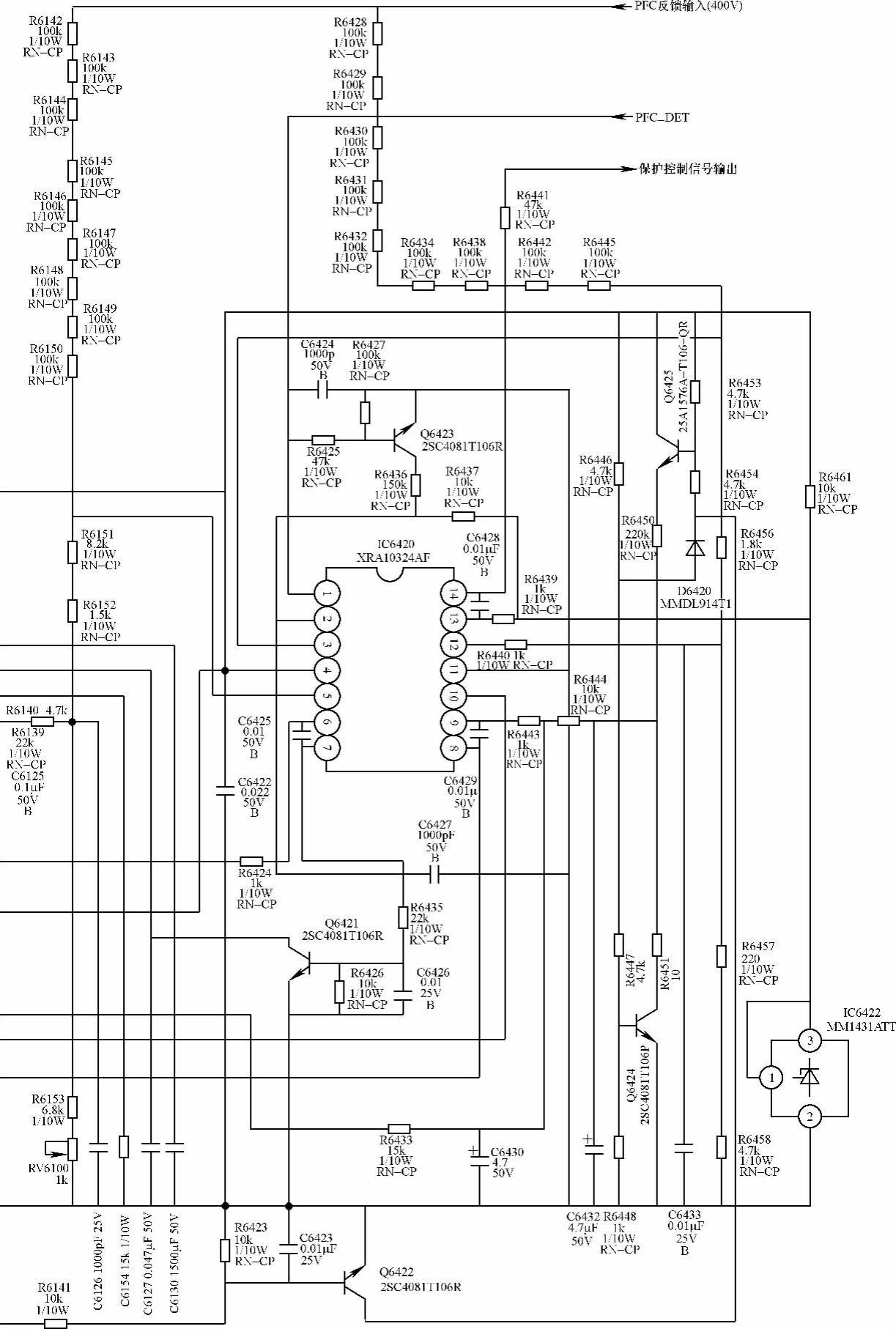

在图2-4中,IC6100的⑯脚输出PWM调宽脉冲信号,通过Q6102、Q6104去激励功率因数校正开关管,以产生PFC电压;IC6420的⑭脚输出保护控制信号,用于自动切断PRI-VCC启动电压。

有关功率因数校正控制的工作原理,可参考第一章第一节中的相关介绍,这里因篇幅所限就不再多述。

3.功率因数校正输出电路

在索尼KLV-S40A10E型平板电视中,功率因数校正输出电路主要由Q6105、Q6106、Q6107等组成,其电路原理图如图2-5所示。

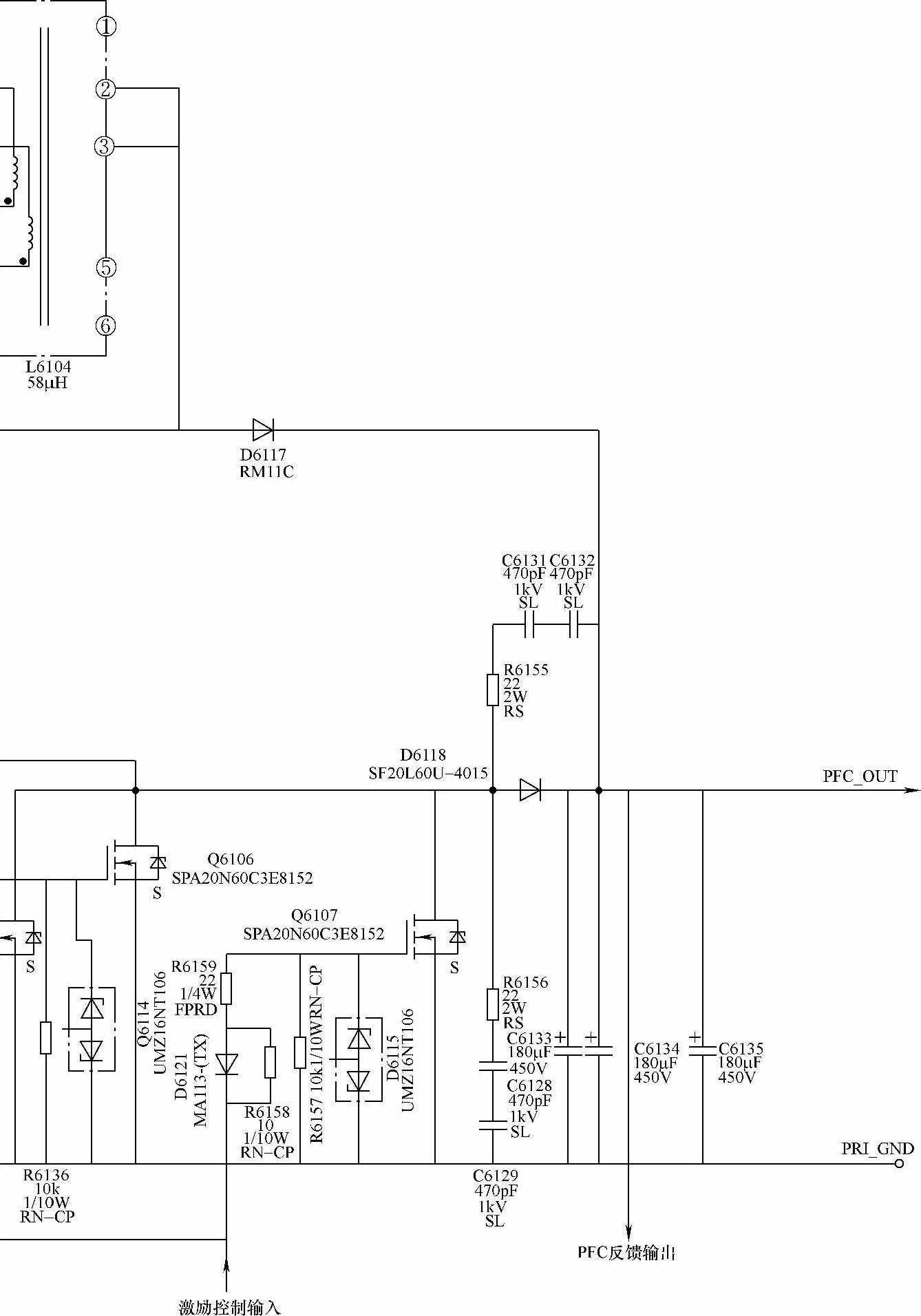

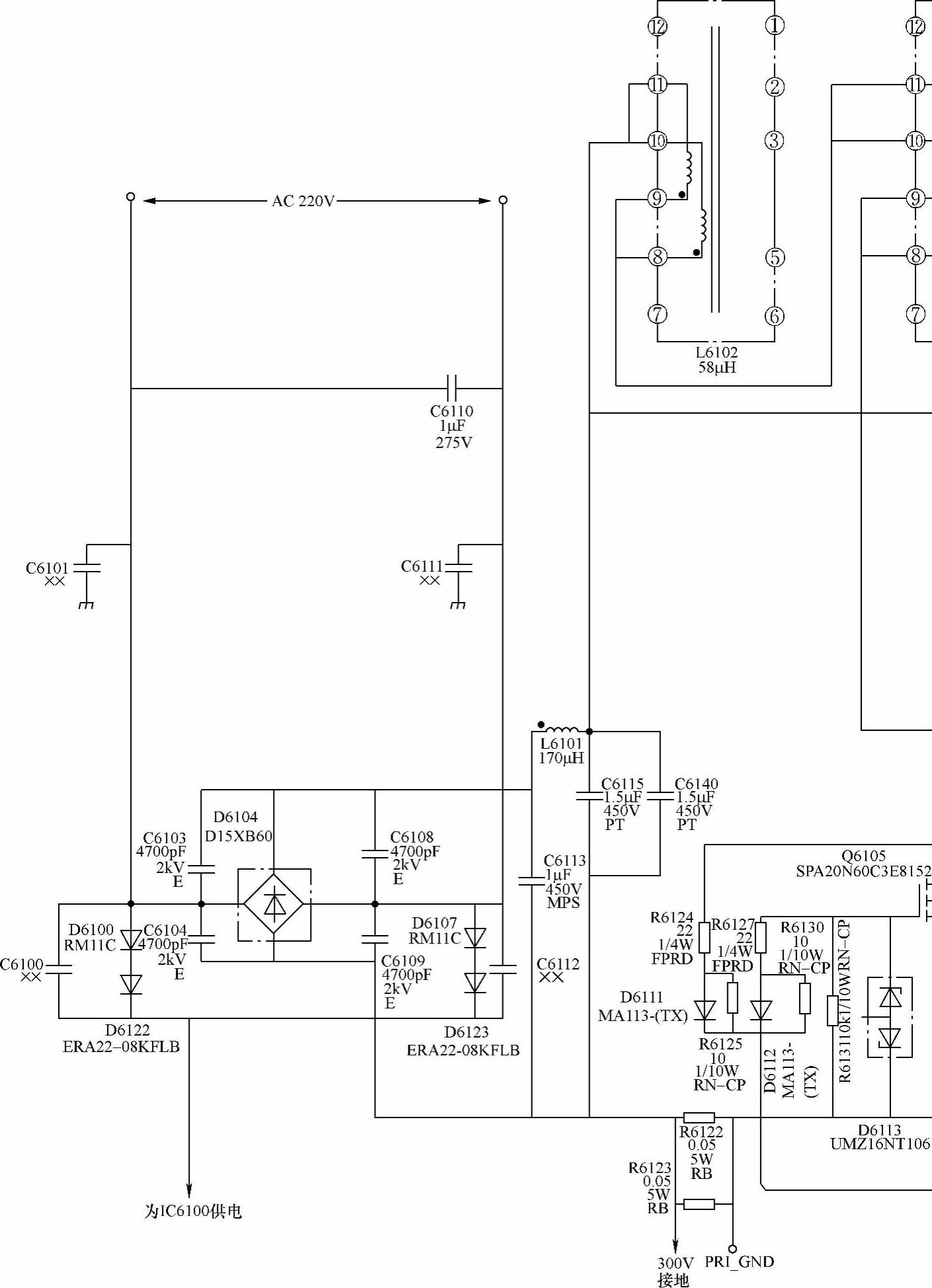

在图2-5中,D6104(D15XB60)为全桥整流器,L6102、L6104为升压储能电感,D6117、D6118为升压二极管,Q6105、Q6106、Q6107为场效应开关管。有关工作原理参见第一章第一节中的相关介绍,这里因篇幅所限就不再多述。

4.保护控制电路

在索尼KLV-S40A10E型平板电视中,保护控制电路主要由Q6400(2SD2114KT146)、RY6002、Q6403、Q6404等组成,其电路原理图如图2-6所示。

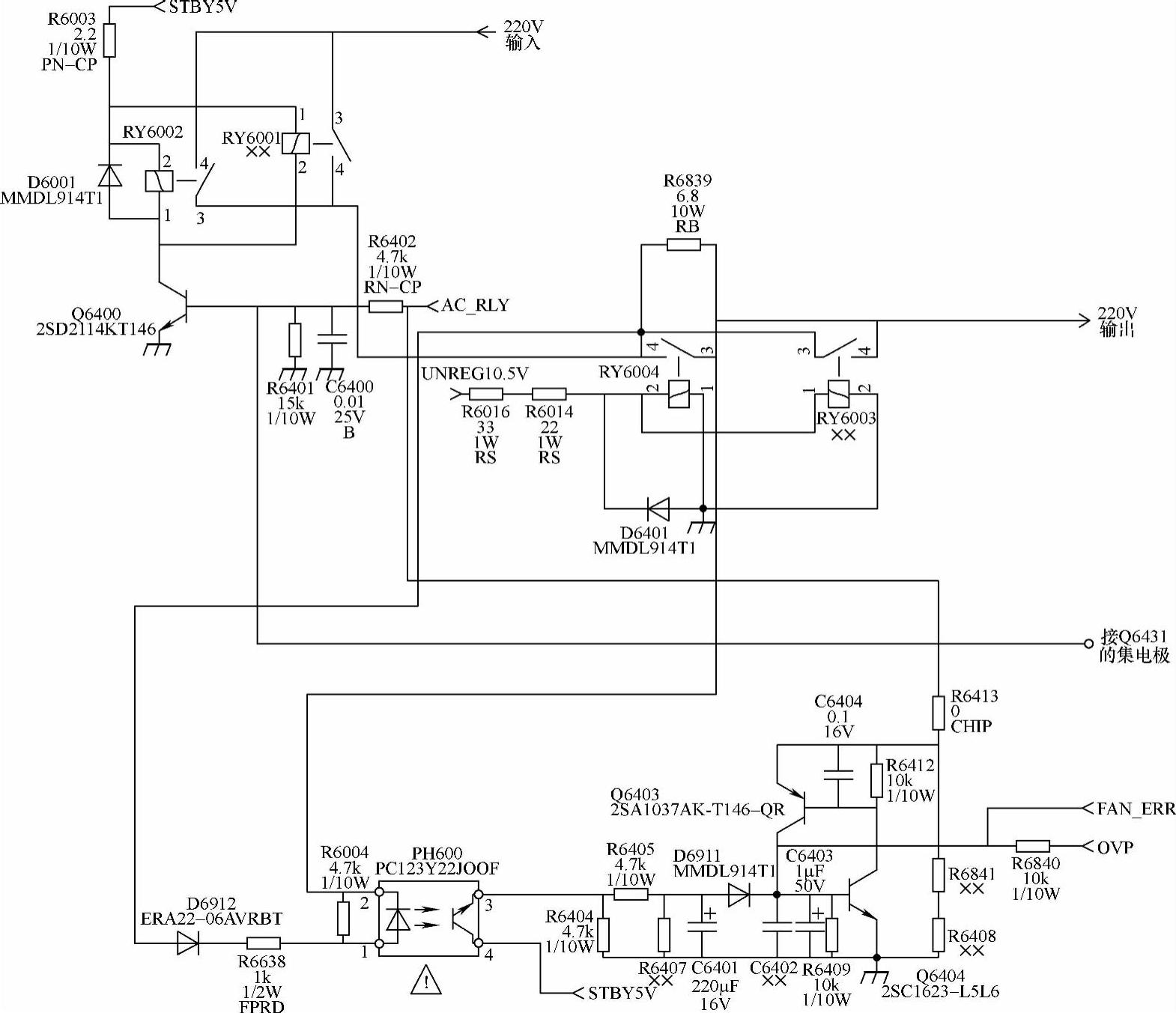

在图2-6中,Q6400与RY6002继电器组成220V市网电压输入控制电路,当Q6400导通时RY6002导通,220V电压输入线路被接通,功率因数校正电路可正常工作。但Q6400的基极受三路信号控制。

(1)AC-RLY控制信号(www.daowen.com)

AC-RLY控制信号由微控制器输出,主要用于交流关机控制。当AC_RLY控制信号为高电平时,Q6400导通,220V电压被接通,同时AC_RLY高电平信号又加到PH6421,使PRI_VCC启动电压接通(见图2-3),从而使功率因数校正电路工作。当AC_RLY控制信号为低电平时,功率因数校正电路无电,PFC(400V)无输出。

(2)功率校正电路过电压、过电流保护信号

在图2-6中,Q6400的基极通过印制电路与Q6431的集电极直通,而Q6431的基极受PH6420、Q6429、Q6427、D6421及Q6420和IC6420⑭脚控制,见图2-3。

在图2-3中,Q6420用于VCC供电过电流检测。当VCC供电压过电流时,Q6420导通,IC6421③脚输出电压通过Q6420的e、c极和D6421的上面二极管加到Q6427的基极,使Q6427导通,Q6429导通,PH6420导通,Q6431导通,将Q6400的基极钳位于地,使Q6400截止,RY6002截止,切断220V电压输入线路,功率因数校正电路无电。


图2-4 功率因数校正控制电路原理图

(注:该图仅供参考)

在图2-3中,Q6427的基极还通过D8421下面二极管、R6441受IC6420⑭脚输出的保护信号控制。当IC6420的⑭脚因某种原因输出高电平时(见图2-4),通过R6441、D6421下面二极管使Q6427导通,进而使RY6002截止,也切断220V输入线路。


(3)OVP/FAN_ERR控制信号

OVP/FAN_ERR控制信号主要用于过电压保护,并通过Q6403、Q6404、R6402加到Q6400的基极。在图2-6中,当OVP/FAN_ERR为高电平时,Q6404导通,AC_RLY信号电平被下拉,使Q6400截止,RY6002截止,220V输入线路被切断。

Q6403、Q6404组成模拟晶闸管电路,一旦保护功能动作,便锁定在保护导通状态,直到故障排除。


图2-5 功率因数校正输出电路原理图

(注:该图仅供参考)


在图2-6中,Q6403、Q6403还受PH6000、D6911等组成的待机保护电路控制。当保护动作时,STBY5V电压通过PH6000的④、③脚、D6911使Q6404和Q6403导通,整机处于待机保护状态。


图2-6 供电源保护电路原理图

(注:该图仅供参考)
