【摘要】：在索尼KLV-S40A10E型平板电视机中，由交流电压输入电路输出的220V交流电压，有一路径D6300整流后送入由IC6300等组成的＋5V开关稳压电源电路。在图2-2中，IC6300是一种内含MOSFET的开关电源控制器，其引脚功能见表2-1。D6301、R6302、C6307组成尖峰脉冲吸收回路，用于保护IC6300⑦、⑧脚内接的MOSFET不被漏极在开关管截止时激起的过高反峰脉冲所击穿。
在索尼KLV-S40A10E型平板电视机中，由交流电压输入电路输出的220V交流电压，有一路径D6300整流后送入由IC6300（STR-A6169）等组成的＋5V开关稳压电源电路。其电路原理图如图2-2所示。
在图2-2中，IC6300（STR-A6169）是一种内含MOSFET的开关电源控制器，其引脚功能见表2-1。D6301、R6302、C6307组成尖峰脉冲吸收回路，用于保护IC6300⑦、⑧脚内接的MOSFET不被漏极（D）在开关管截止时激起的过高反峰脉冲所击穿。D6905、C6306、R6305组成IC6300芯片电路工作电压输出电路，主要

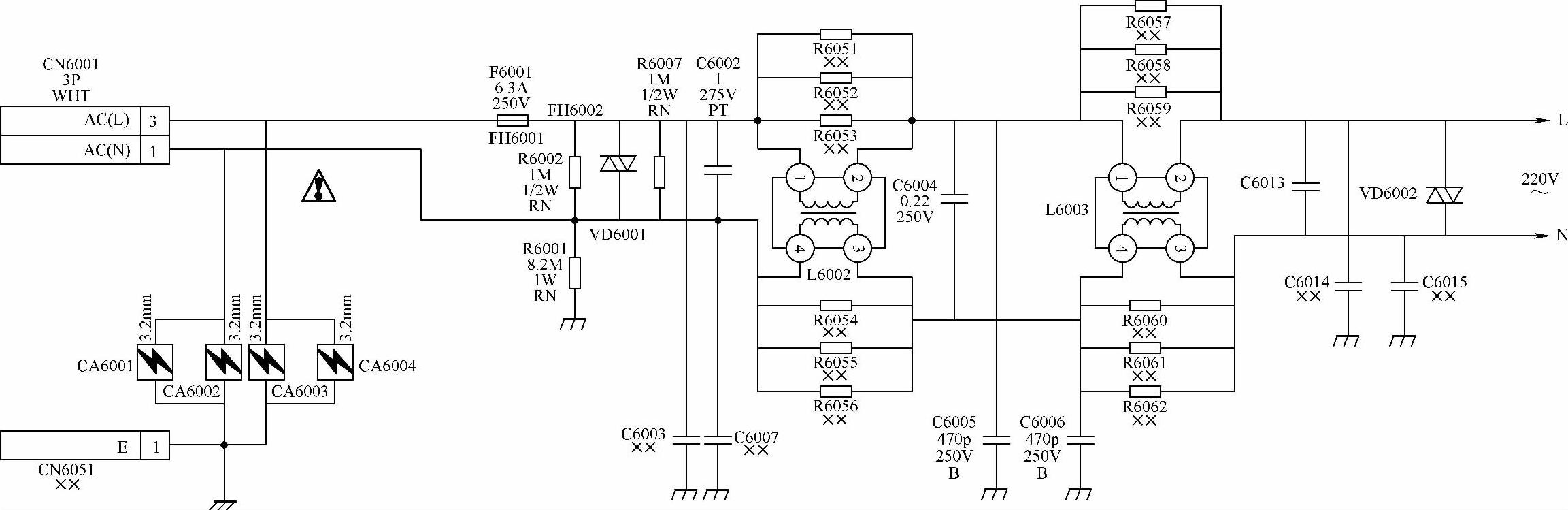

图2-1 索尼KLV-S40A10E机型中交流电压输入滤波电路原理图
（注：该图仅供参考）

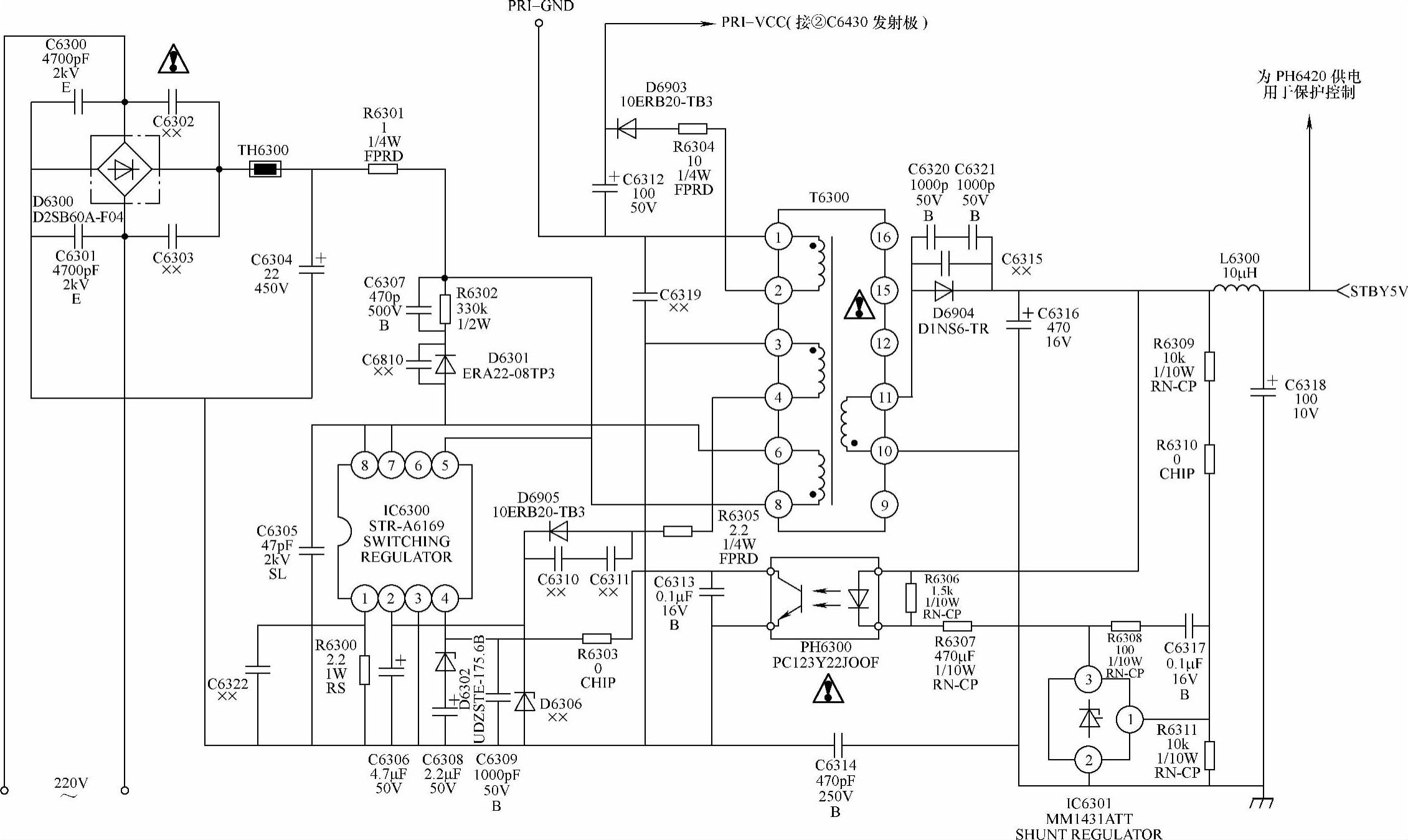

图2-2 STBY5V开关稳压电源电路原理图(www.daowen.com)
（注：该图仅供参考）
为IC6300②脚供电。R6300内接开关管源极，用于开关管过电流检测；D6302、C6308、PH6300、IC6301等组成自动稳压反馈环路，用于自动稳定STBY5V输出电压；D6904、C6316组成STBY5V整流、滤波输出电路；D6903、C6312组成功率因数校正电路的启动电压输出电路。

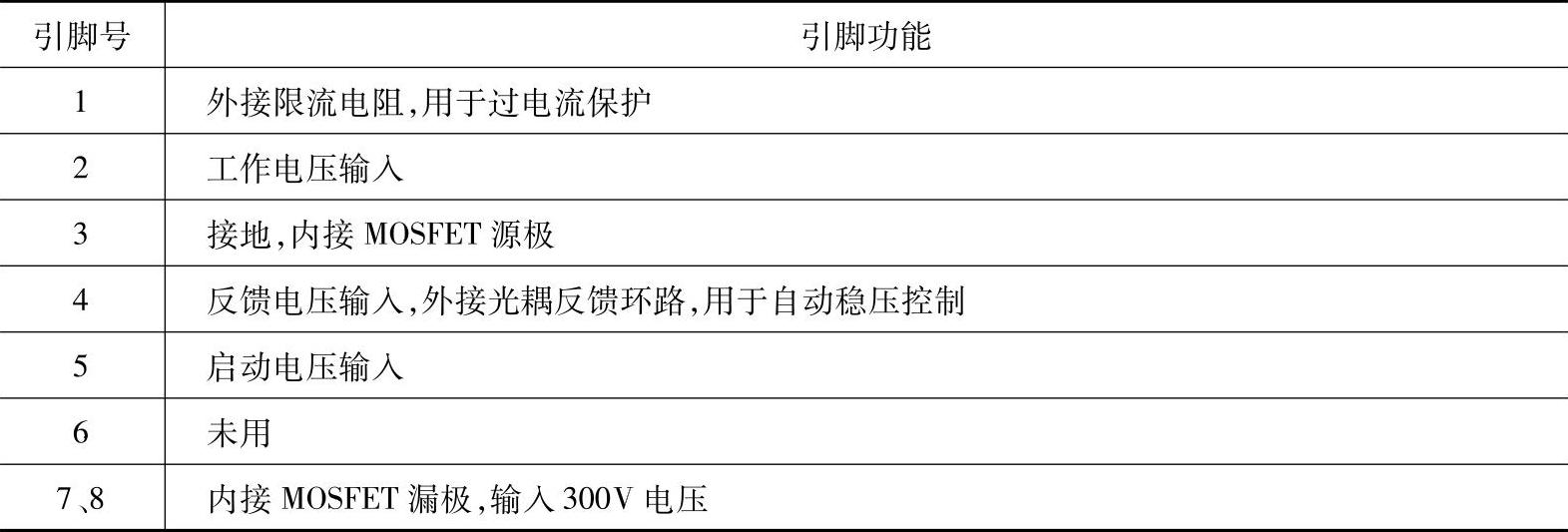

表2-1 IC6300（STR-A6169）引脚功能
有关图2-2的工作原理可参考第一章第一节中的相关介绍，这里不再多述。
