检修光耦合器,排除故障的方法与注意事项

时间:2023-06-18 理论教育 版权反馈
【摘要】:因而说明IC801未工作,这时应注意检查其外围元器件。经进一步检查,最终是C822漏电,用100nF分立式瓷片电容代换后,故障排除。因此,在更换光耦合器时必须认真检查,确保质量很好。

检修光耦合器,排除故障的方法与注意事项

TCL王牌平板电视机是我国平板彩电中的一个主要品牌,在我国社会中的市场占有率较大,其主要代表机型有:L32E75、L37E09、L37M71D、LCD32K73、LCD26K73、LCD32E64、LCD26E64以及LCDMS88机心、LCD32B65机心、LCD37K72机心等。它们的电源技术及供电系统均很复杂,但又都有较强的代表性,因此,了解和掌握TCL王牌平板电视机电源电路的工作原理及检修技术,对维修其他品牌平板电视机有很大帮助。

TCL王牌L32E75型平板电视机是TCL王牌32in平板电视机的主要代表机型,其整机的供电源电路比较复杂,它主要分为+5V/+12V开关稳压电源电路、功率因数校正电路、+24V开关稳压电源电路及+15V直流电压变换输出电路等几个部分。

在TCL王牌L32E75机型的供电系统中,+12V/+5V开关稳压电源主要由IC903(LD7575PS)和Q903、T901、D905、D914以及IC907、IC904等组成,其电路原理图如图8-1~图8-3所示。其中IC903(LD7575PS)是一种PWM调宽脉冲控制集成电路,主要用于控制电源开关管的工作状态。其引脚功能参见第三章中的表3-1。

1.启动电路

在图8-1中,启动电路主要由Q903、D913、IC903、T901和图8-2中的D914等组成。用于产生+5V待机电源和PFC_VCC、MAIN_VCC电源。

当接通220V市网电压,全桥整流器整流输出300V脉动直流电压时,便首先通过T901的1~3一次绕组加到Q903的漏极,同时,300V电压还通过R963作为启动电压送入IC903(LD7575PS)的⑧脚,使IC903内电路工作,并由⑤脚输出电平,控制Q903进入导通状态。T901一次绕组中产生上正下负的感应电动势。当IC903⑤脚输出低电平时,Q903截止,T901一次绕组中的感应电动势极性反转,并通过二次绕组为负载供电。当IC903⑤脚再次输出高电平时,Q903又开始导通,如此循环往复,形成开关振荡,并由D913整流输出20V电压,通过Q905为功率

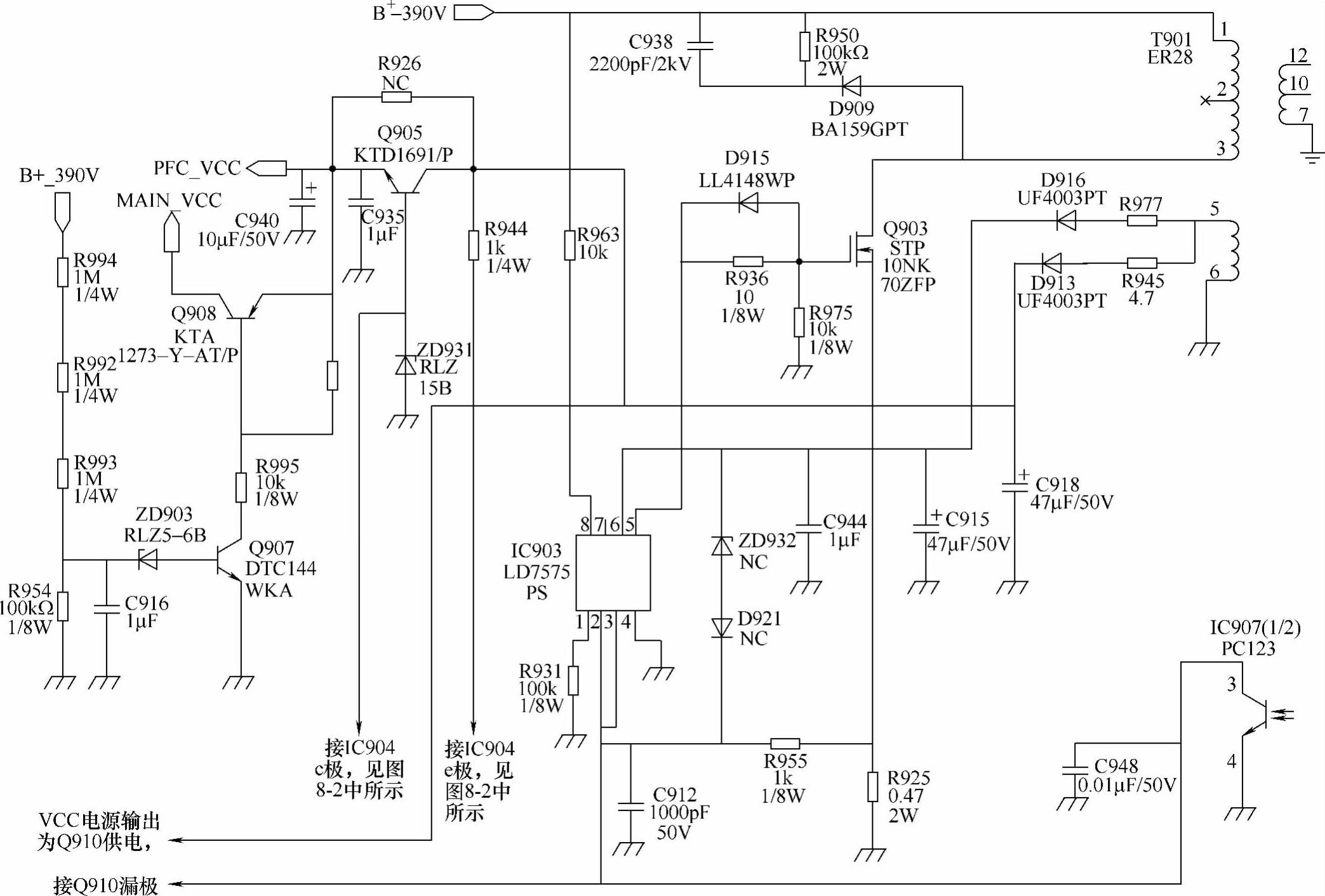

图8-1 +12V/+5V开关稳压电源初级振荡部分电路原理图

(注:该图仅供参考)

因数校正电路和+24V开关稳压电源电路提供工作电压,从而使电源启动工作。此时由于B+电压上升到390V,IC903等组成的+12V/+5V开关稳压电源也进入准工作状态。


图8-2 +12V/+5V开关稳压电源次级整流输出部分电路原理图

(注:该图仅供参考)

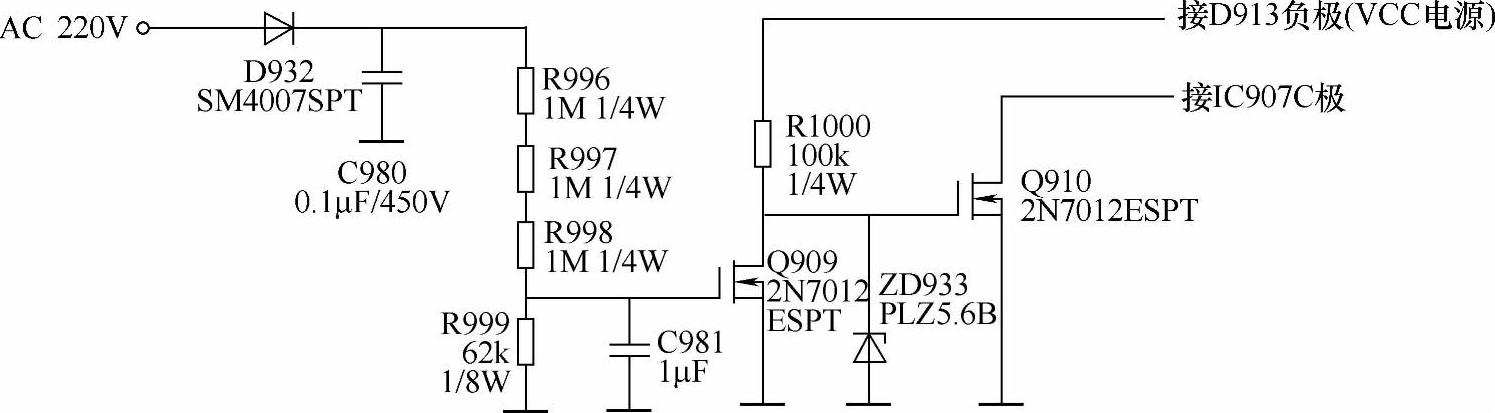

图8-3 市网电压过电压保护检测控制电路原理图

2.整流滤波输出电路

在图8-2中,整流滤波输出电路主要有两组:一组是由D905(FME210B)和C952、C929、ZD901等组成,主要用于产生+12V电压;另一组是由D914(FMW-2156)和C941、C939、C934等组成,主要用于产生+5V电压,为控制系统等供电。因此,D914在待机状态时仍保持有5V输出。

3.自动稳压控制电路

在图8-2中,IC907、IC908以及R917、R966、R918、R940等组成自动稳压控制电路,用于自动稳定D905和D914整流输出电压。

当+12V或+5V电压上下波动时,通过IC908、IC907将波动差值信号电压反馈到IC903的②脚(见图8-1),以调整IC903⑤脚输出PWM调宽脉冲的占空比,从而调整Q903的导通与截止时间,进而达到自动稳压控制的目的。

4.待机控制电路

在图8-2中,IC904、Q904等组成待机控制电路,但它受控于中央微控制器输出的“PSON”信号。当“PSON”信号为高电平时,Q904导通,IC904导通,通过IC904的④、③脚将图8-1中的Q905偏置电阻R944接通,从而使Q905发射极输出PFC_VCC电压,整机供电系统进入准工作状态。

当“PSON”信号为低电平时,Q904截止,IC904截止,Q905截止,整机供电系统处于预备状态。

5.保护电路

(1)欠电压保护电路

欠电压保护电路主要由图8-3中的Q909、ZD933、Q910等组成,主要用于控制IC903②③脚输入的反馈电压。在市网电压正常时,D932整流输出电压较高,经R999等分压后,使Q909导通,Q910截止,IC903②、③脚电压不受影响。当市网电压下降时,D932整流输出电压下降,经R999分压后,可使Q909截止,Q910导通,将IC903②、③脚钳位于地,从而使IC903⑤脚无输出,起到欠电压保护作用。

(2)过电流保护

在图8-1中,过电流保护主要由R925、R955及IC903②、③脚内电路等来完成。在正常情况下,R925两端电压近于0V,不影响IC903②、③脚内电路正常工作。当Q903的导通电流因某种原因增大时,通过R925的电流也增大,并在R925两端形成较大的电压降,通过R955使加到IC903②、③脚的电压升高,当其升高电压达到设定值时,IC内电路动作,使IC903⑤脚无输出,从而起到过电流保护作用。

在TCL王牌L32E75机型的供电系统中,功率因数校正电路主要由IC901(FAN7529Mx)、Q901(STW20NM60)等组成,其电路原理图如图8-4所示。其中IC901(FAN7529Mx)是一种功率因数校正控制电路,其内部结构见图3-3,引脚功能见表3-2。

在图8-4中,当接通电源,BD901刚整流输出+300V电压或处于待机状态时,B+电压不为390V,只有在+12V/+5V开关电源启动后,有VCC电压加到IC901⑧脚时,功率因数校正电路才会输出390V电压。有关工作原理参见第3章中的相关介绍,这里不再赘述。

在TCL王牌L32E75机型的供电系统中,+24V开关稳压电源主要由IC902(TEA1532AT)、Q902、T902、D906、D918等组成,其电路原理图如图8-5所示。其中,IC902(TEA1532AT)是一种绿色芯片开关电源控制器,用于控制Q902开关管的工作状态。其引脚功能参见表3-3,其内部结构参见图3-5。有关工作原理参见第3章中的相关介绍。

在TCL王牌L32E75机型的供电系统中,+15V直流电压是通过Q906从+24V电压中获得,其电路原理图如图8-6所示。其中,Q906(A04411)是一种内含双MOSFET的控制器件,但它是在IC910(TPS40200DR)的控制下进行低压差直流电压变换输出的。有关工作原理可参见第3章中的相关介绍。

1.检修要领及安全注意事项

(1)检修要领

1)LED灯不亮(不加电)时,应首先检查电源接口,检查时可首先进行一下重插接口,以防止有接触不良现象。接口正常时,再进一步检查F901、BD901、D901。如需更换F901或BD901、D901时,则应进一步检查IC903和Q903,必要时将其换新。其检修程序如图8-7所示。

2)电源指示灯亮,但不开机时,可首先注意检查图8-1中的Q905是否正常,其发射极有无PFC_VCC电压输出。若无输出则应进一步检查Q905基极的控制电路。

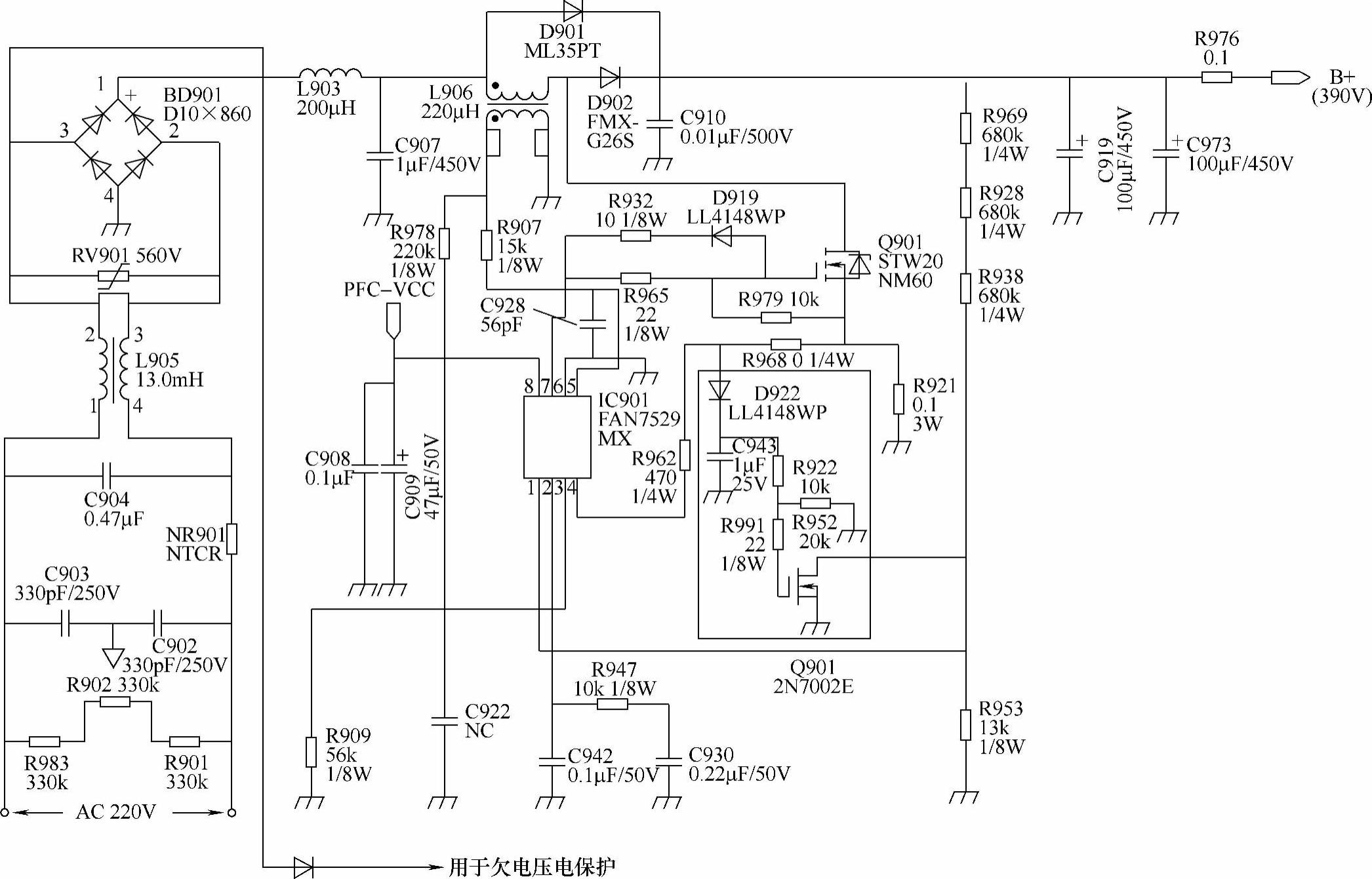

图8-4 TCL王牌L32E75机型中功率因数校正电路原理图

(注:该图仅供参考)

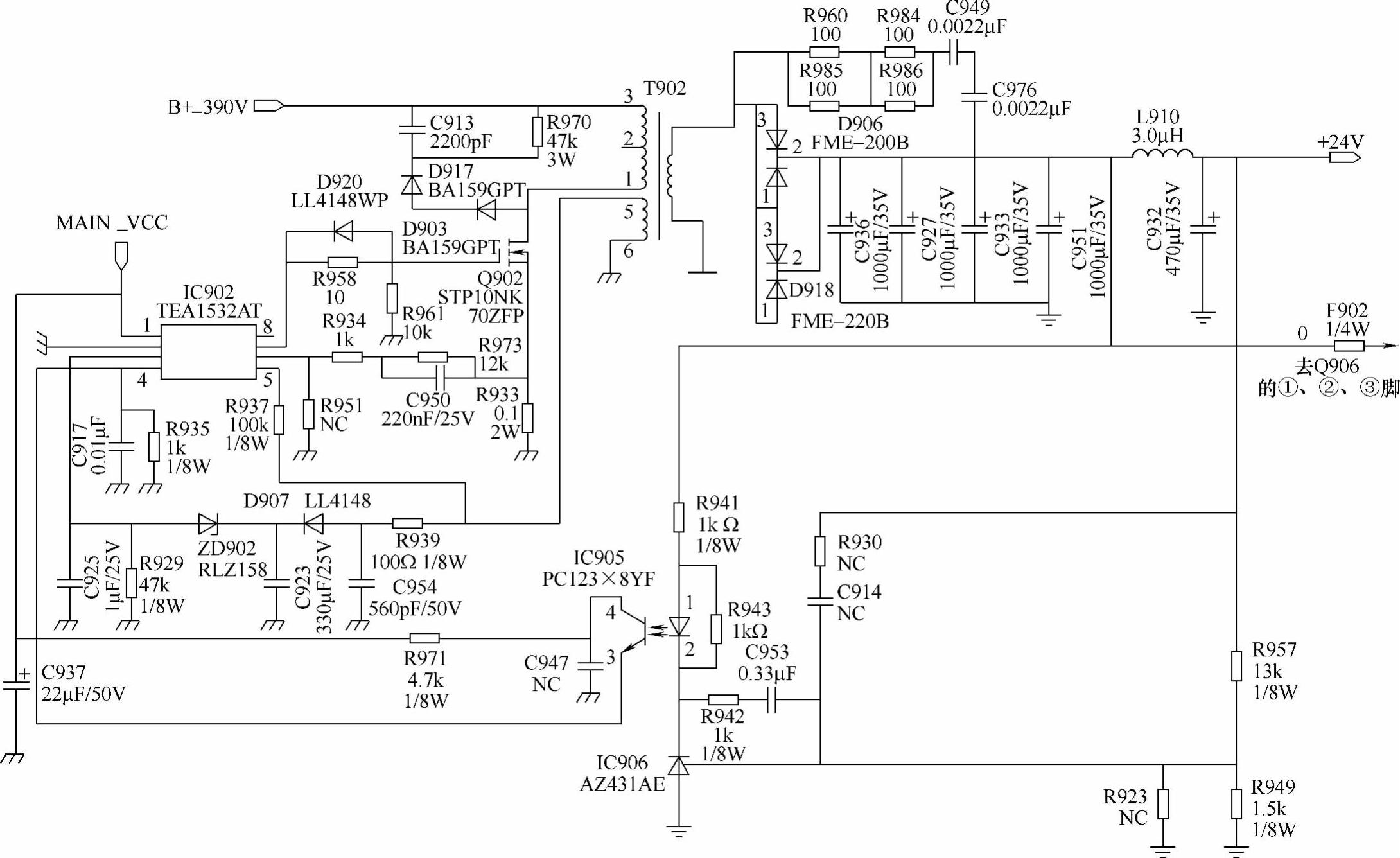

图8-5 +24V开关稳压电源电路原理图

(注:该图仅供参考)

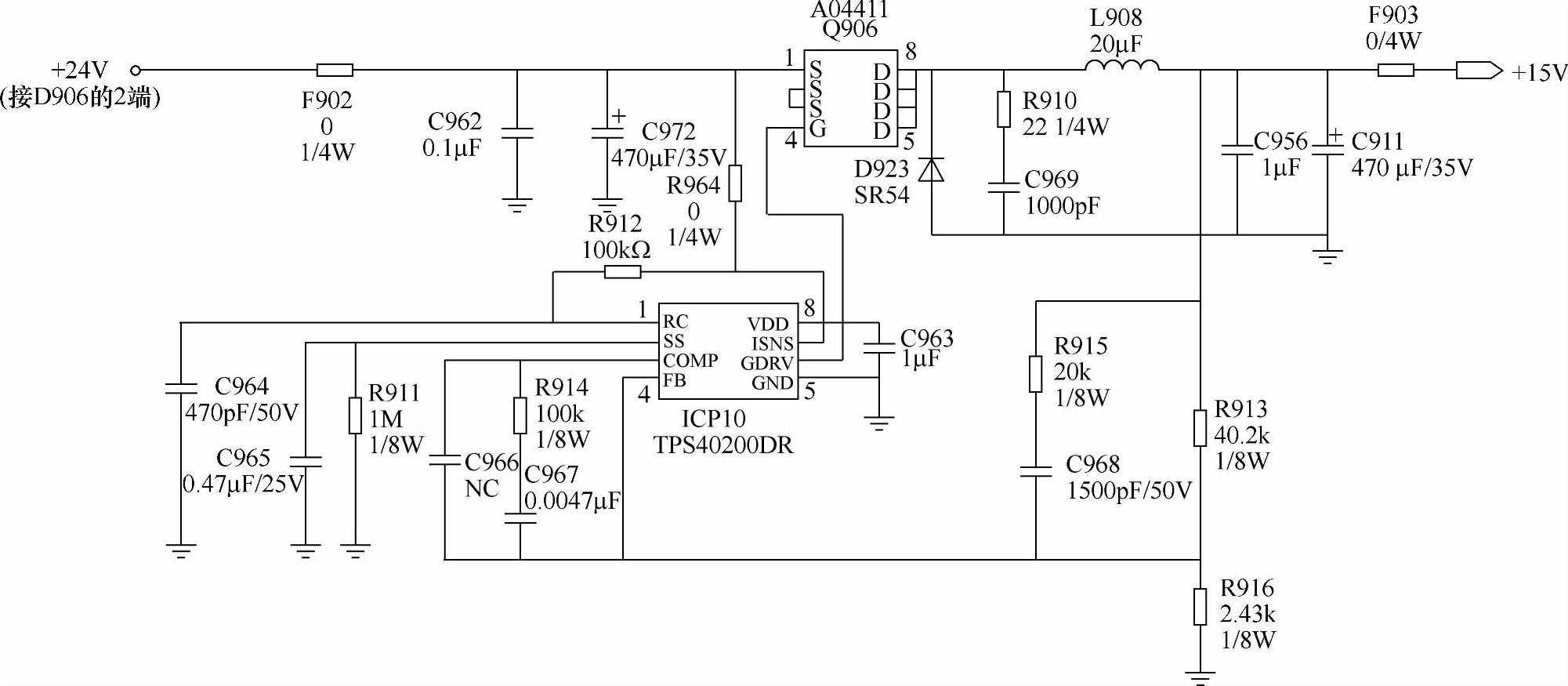

图8-6 +15V直流电压变换输出电路原理图

(注:该图仅供参考)

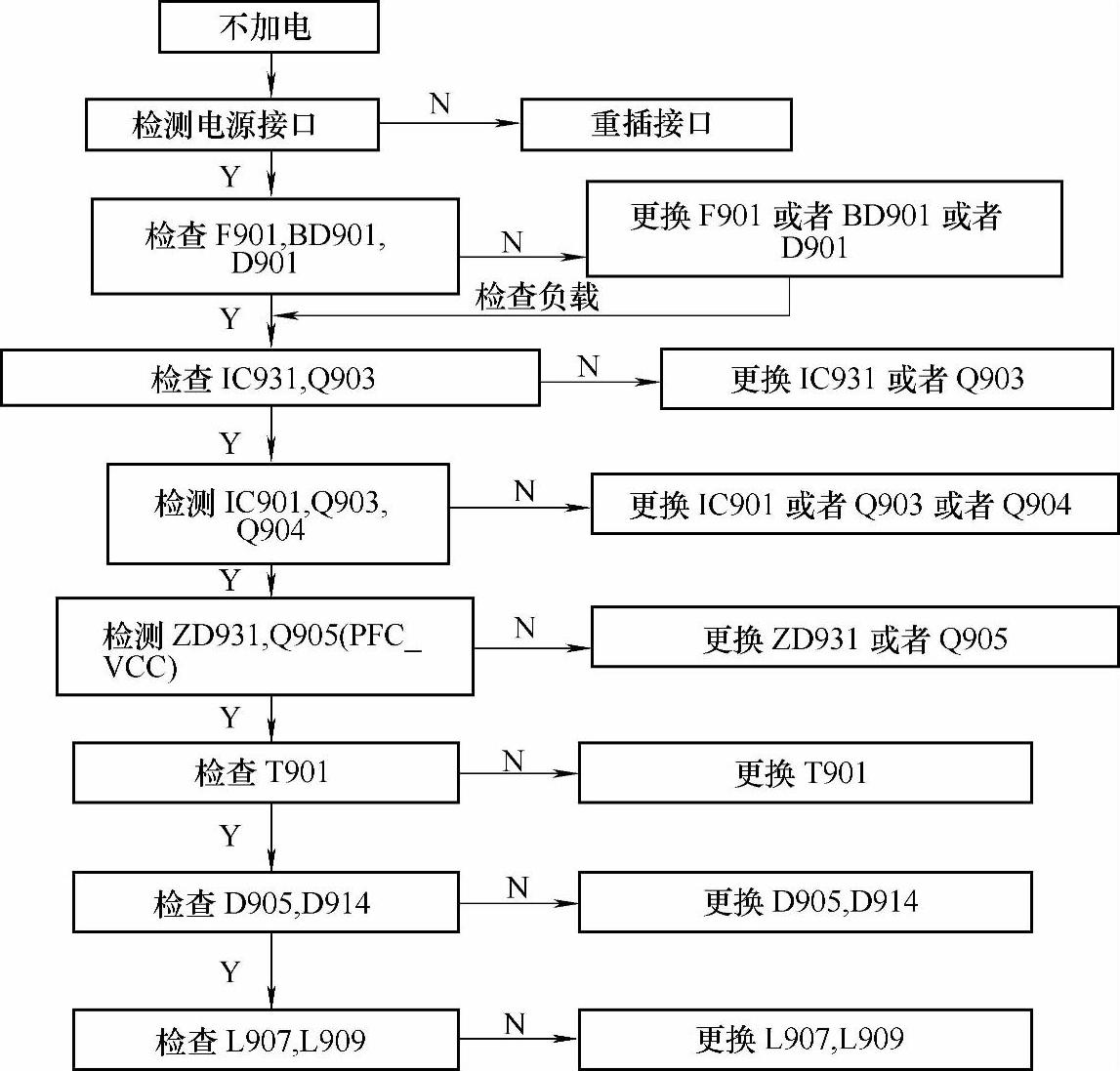

图8-7 电源板故障检修流程示意图

(注:该图仅供参考)

3)UPFC电压(390V)正常,但无+24V电压输出时,应首先注意检查图8-1中的Q907及其基极电路元器件。

4)+5V电压输出正常,但不能二次开机时,可首先检查图8-2中的Q904、IC904,必要时可将其直接换新。

5)待机保护时,可首先注意检查图8-3中的Q909和Q910。必要时可将ZD933两极短接,使Q910完全处于截止状态,不使IC903②脚受到任何干扰。同时也应注意检查Q903源极限流电阻R925(0.47Ω),必要时可将其换新。

6)无390V电压输出时,应首先注意检查图8-4中Q901源极的限流电阻R921,必要时可将其直接换新。

7)无+24V电压输出时,应注意检查图8-5中的Q902源极限流电阻R933(0.1Ω/2W),必要时将其直接换新。

(2)安全注意事项

1)在维修过程中,不要用力按压或擦、刮液晶屏表面,避免损坏液晶屏。

2)当有水滴或其他黏性污染物掉在屏幕时,应立即擦拭,以防止显示器色彩发生变化。

3)在移动显示器之前应拔掉电源线。

4)检修电源板时,要注意不要被高压电击。

有关其他一些安全注意事项可参见前面一些章节中的相关介绍。

2.故障检修

(1)无电,指示灯不亮,但检查+300V正常

根据故障现象及初步检查结果,可判断+5V/+12V开关稳压电源未工作。检修时可采用电阻测量法,注意检查图8-1中的Q903、IC903及其周围元器件。经检查,结果是R925阻值呈∞。用0.47Ω/2W碳膜电阻代换后,故障排除。

小结:在图8-1中,R925(0.47Ω/2W)为电源开关管Q903的源极限流电阻,用于过电流检测。当其两端的取样电压大于0.7V时,会使IC903内部保护功能动作,检修时应加以注意。

(2)PFC输出电压始终为300V,但+5V正常

PFC输出电压不能上升为390V,而+5V电压又正常时,一般是功率因数校正电路没有工作。检修时应首先检查图8-4中的Q901、IC901及其外围元器件。经检查,IC901⑧脚始终无电压。因而说明PFC_VCC供电电路有故障。再进一步检查,结果是图8-1中的Q905基极钳位二极管ZD931反向漏电。用15V稳压二极管代换后,故障排除。

小结:在图8-1中,ZD931与Q905、R944等组成简易型串联开关稳压输出电路。当ZD931漏电或击穿时,Q905将处于截止状态,PFC_VCC和MAIN_VCC均无输出,故功率因数校正和+24V开关稳压电源均不工作。

(3)无+24V电压输出,但+5V、+12V、+390V正常

检查与分析:在该机的供电系统中,若仅无+24V电压输出,则是+24V开关稳压电源电路未工作,检修时可首先检查图8-5中IC902①脚电压。经检查,结果为0V,因而判断IC902①脚的MAIN_VCC供电电路有故障。这时应注意检查图8-1中的Q908及其基极控制电路。经进一步检查,最终是C916漏电。将其换新后,故障排除。

小结:在图8-1中,ZD903为5.6V稳压二极管,在有390V电压建立时,通过R994、R992、R993、R954分压将使ZD903反向导通,使Q907导通,Q908导通。因此,当C916漏电时,将影响ZD903正常导通,从而使Q908截止无输出,造成+24V开关稳压电源不工作。

(4)+5V电源正常,但不能开机

+5V电源正常,说明+5V开关稳压电源正常工作,而不能开机则是待机控制或VCC供电电路有故障。检修时可首先从检测VCC输出电压入手。VCC输出电压是由图8-1中的D913整流、C918滤波输出的,主要为功率因数校正和+24V开关稳压电源提供工作电压。经检查,结果是R945烧断,将其换新后,故障排除。

小结:在图8-1中,R945为4.7Ω限流电阻,当其烧断时,其负载电路常有过电流元器件出现。因此,检修时还需对其负载电路元件进行认真检查,特别是电容元器件是否有漏电现象,必要时可将其换新等。

TCL王牌LCD37K72型平板电视机是TCL王牌37in平板电视机的主要代表机型,其整机的供电源电路比较复杂,主要分为+5V/+12V开关稳压电源电路、+18V/+24V开关稳压电源电路、功率因数校正电路和低压差直流变换电路等几个部分。

在TCL王牌LCD37K72机型的供电系统中,IC905(LD7575)和Q900、T903、D921、D924、IC904、IC911等组成+5V/+12V开关稳压电源电路,其电路原理图如图8-8所示。其中,IC905(LD7575)是一种PWM调宽脉冲控制集成电路,主要用于控制Q900开关管的工作状态。其引脚功能见表3-1。有关工作原理可参见第3章中的相关介绍。在接通电源,全桥整流器输出+B(300V)电压时,+5V/+12V开关稳压电源首先工作,由D921整流输出+5VP电压为控制系统供电。由D916整流、C951滤波输出的20V电压除了为IC905提供工作电压外,还作为VCC1电压由Q914控制产生VCC2电压为功率因数校正电路提供工作电压,其控制电路原理图如图8-9所示。

在图8-9中,Q914的基极受IC912控制,而IC912又受Q915及微控制器输出的“PS”信号控制。当“PS”信号为高电平时,Q915导通,+12VP电压通过R986→IC912的①、②脚(内接发光二极管)→Q915的c、e极→地构成回路,从而使IC912的次级④、③脚导通,将R985接地,使Q914(PNP型管)正偏导通,VCC1电压通过Q914的e、c极后,作为VCC2为图8-10中的IC901⑧脚供电,使功率因数校正电路工作,B+电压上升为390V。

在图8-9中,Q915还用于控制Q907(A04411)输出+12VP电压。但要注意,Q907为反激励输出,即④脚G1为低电平时,其⑤、⑥、⑦、⑧脚才有+12V电压输出。

在TCL王牌LCD37K72机型的供电系统中,IC901(FA5500AN)和Q901、L907、D902等组成功率因数校正电路,其电路原理图如图8-10所示。其中IC901(FA5500AN)是一种有源功率因数校正电路,用于控制Q901开关管的工作状态,其引脚功能见表8-1。

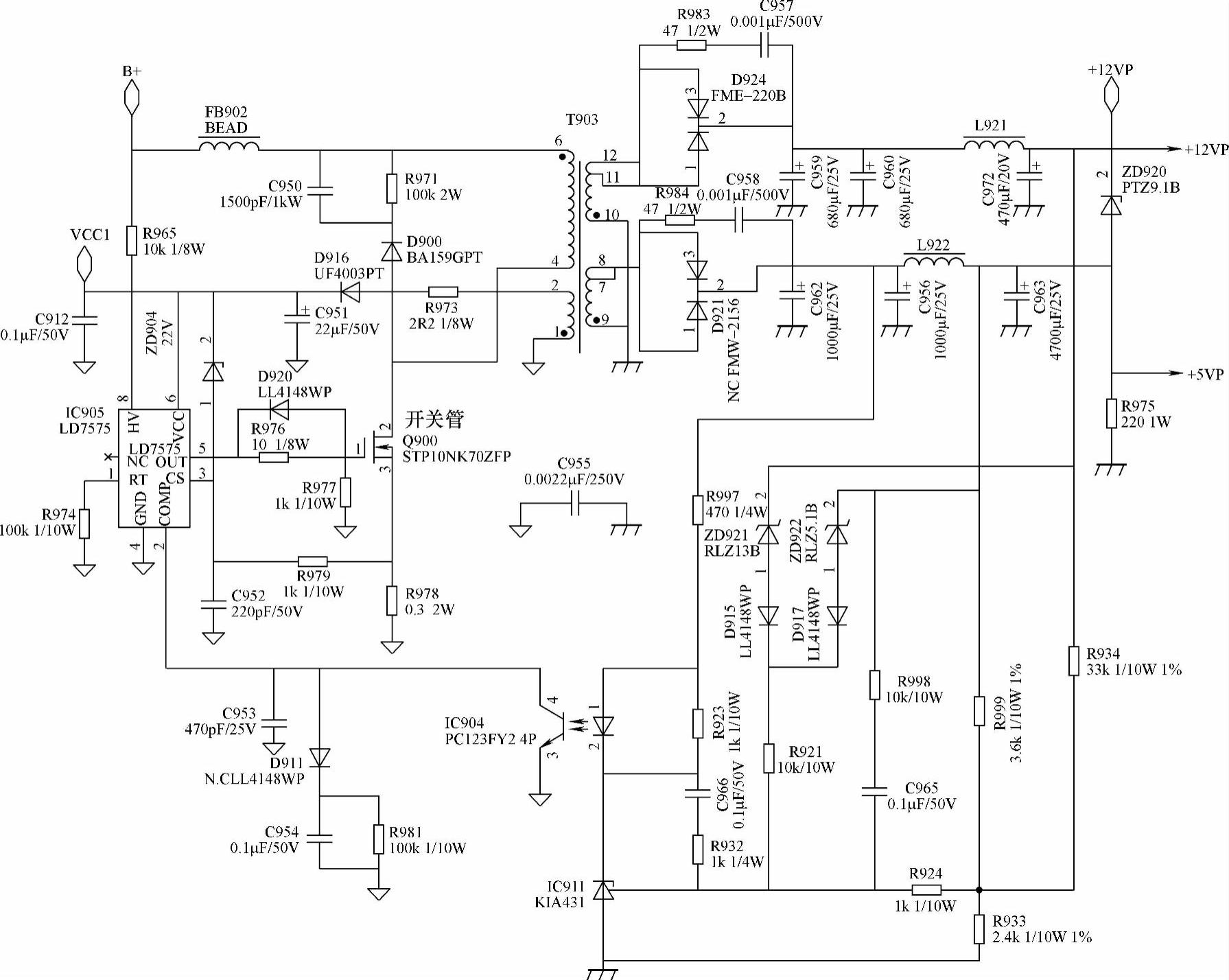

图8-8 IC905(LD7575)+5V/+12V开关稳压电源电路原理图

(注:该图仅供参考)

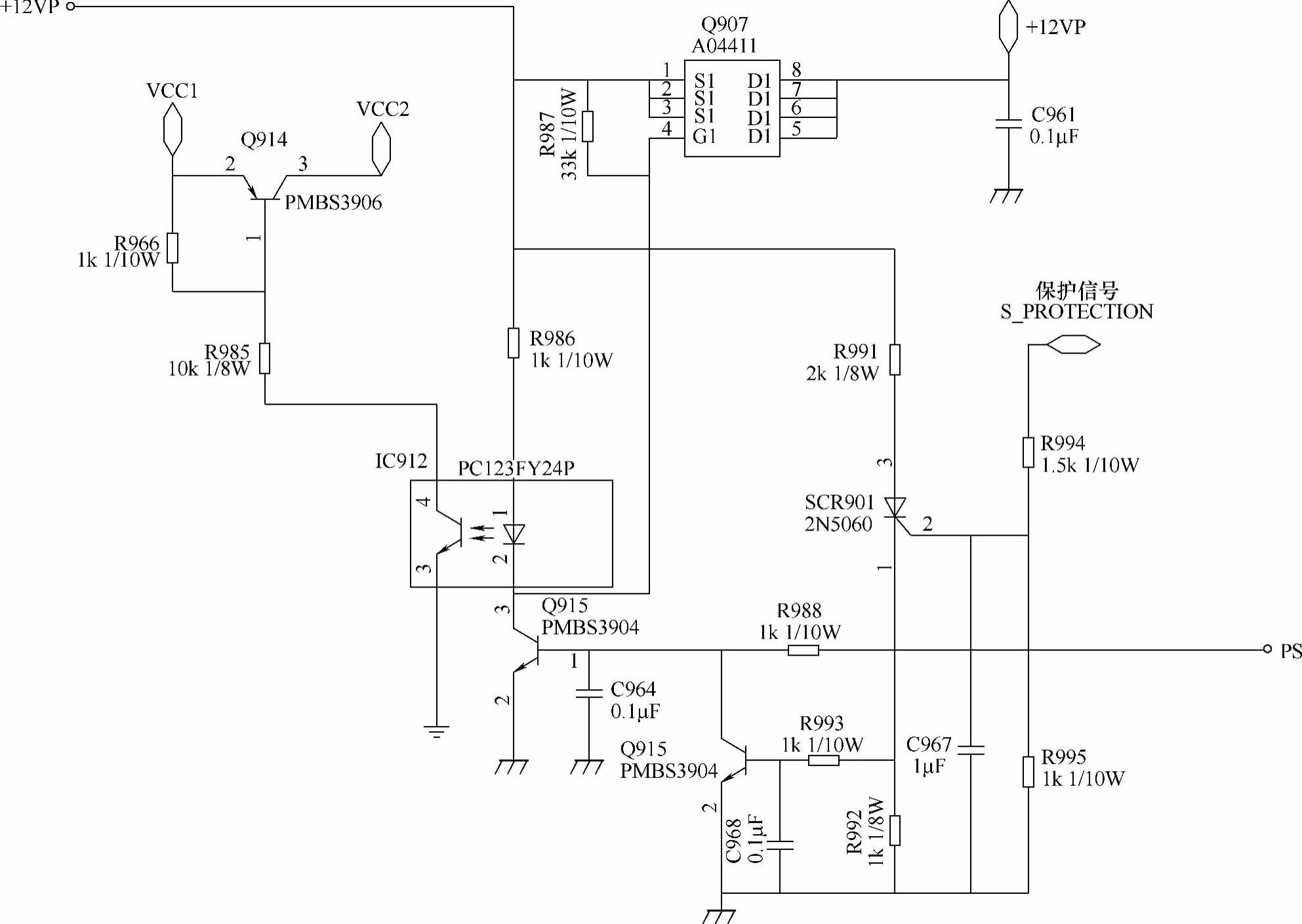

图8-9 待机控制及保护控制电路原理图

(注:该图仅供参考)

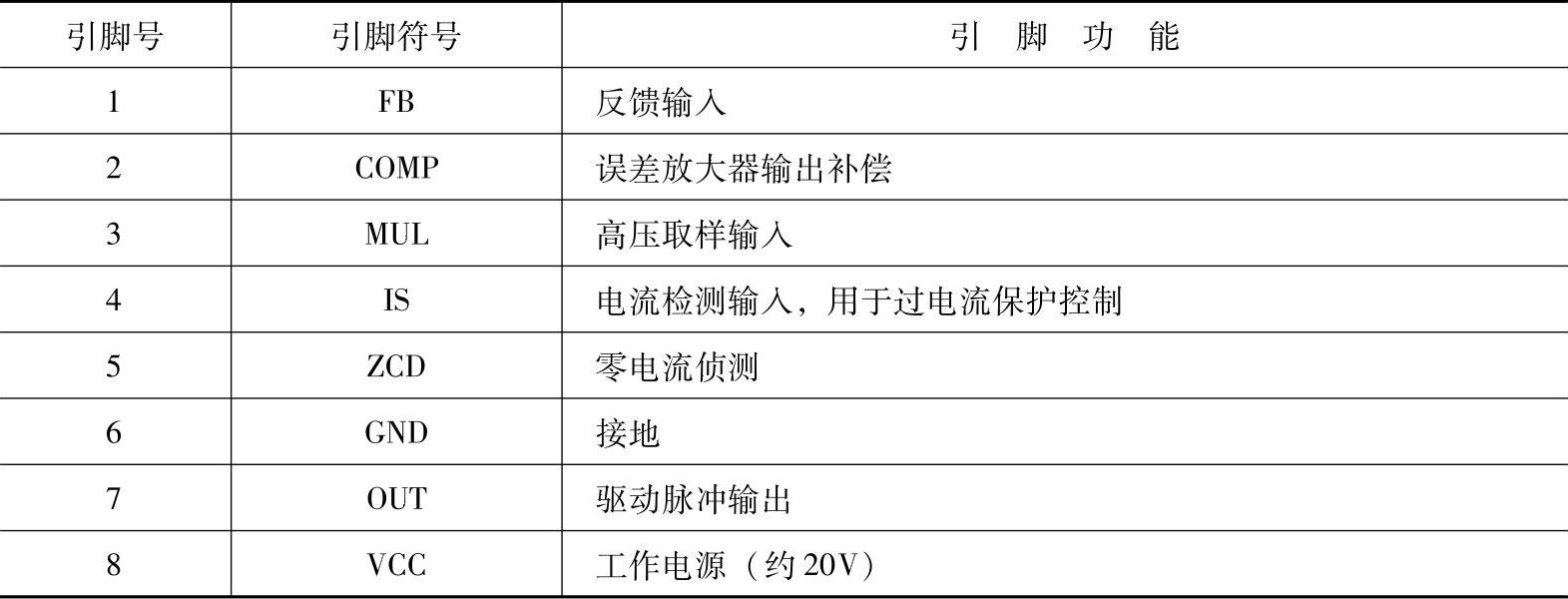

表8-1 IC901(FA5500AN)引脚功能


当+5V开关稳压电源启动后,并有VCC2电压加到IC901的⑧脚时,IC901启动工作,由⑦脚输出具有一定占空比的PWM方波信号,激励Q901进入工作状态。当PWM方波信号的平顶期出现时,Q901导通,全桥整流输出的+300V电压通过L907→Q901→R912→地构成回路,并在L907的一次绕组中储存磁场能。此时D902截止。当PWM方波信号的平顶期过后,Q901截止,L907中储存的磁场能与+300V电压叠加,在C907、C906两端形成UPFC电压(约400V),从而使整机供电系统进入准工作状态。

另外,在图8-10中,L907二次绕组产生的感应电动势,经D904整流、C920滤波后,还用于控制由Q903、Q910、Q904等组成的VCC3输出电路,为IC902开关稳压电源提供工作电压。因此,在功率因数校正电路不工作时,IC902开关稳压电源也不工作。这一点在故障分析时应加以注意。

在TCL王牌LCD37K72机型的供电系统中,IC902和Q902、T901、D910、D932等组成+18V/+24V开关稳压电源电路,其电路原理图如图8-10和图8-11所示。其中,IC902(NCP1377)是一种开关电源控制器,用于控制Q902的工作状态,其引脚功能见表8-2。

1.启动电路

当接通电源,有VCC3(约为16V)加到IC902的⑥脚时,IC902内电路启动工作,并从⑤脚输出PWM开关脉冲,通过R928加到Q902(2SK3679)开关管的栅极,使Q902工作在开关状态。当IC902⑤脚输出高电平时(即PWM脉冲的平顶期出现时),Q902导通,B+(390V)电压通过T901的1~3一次绕组→Q902的漏极、源极→R931→地构成回路,并在T901一次绕组中产生上正下负的感应电动势,其二次绕组也感应出电动势。当IC902⑤脚输出低电平时(即PWM脉冲平顶期过后),Q902截止,T901绕组中感应电动势的极性反转,并通过二次侧向负载供电。

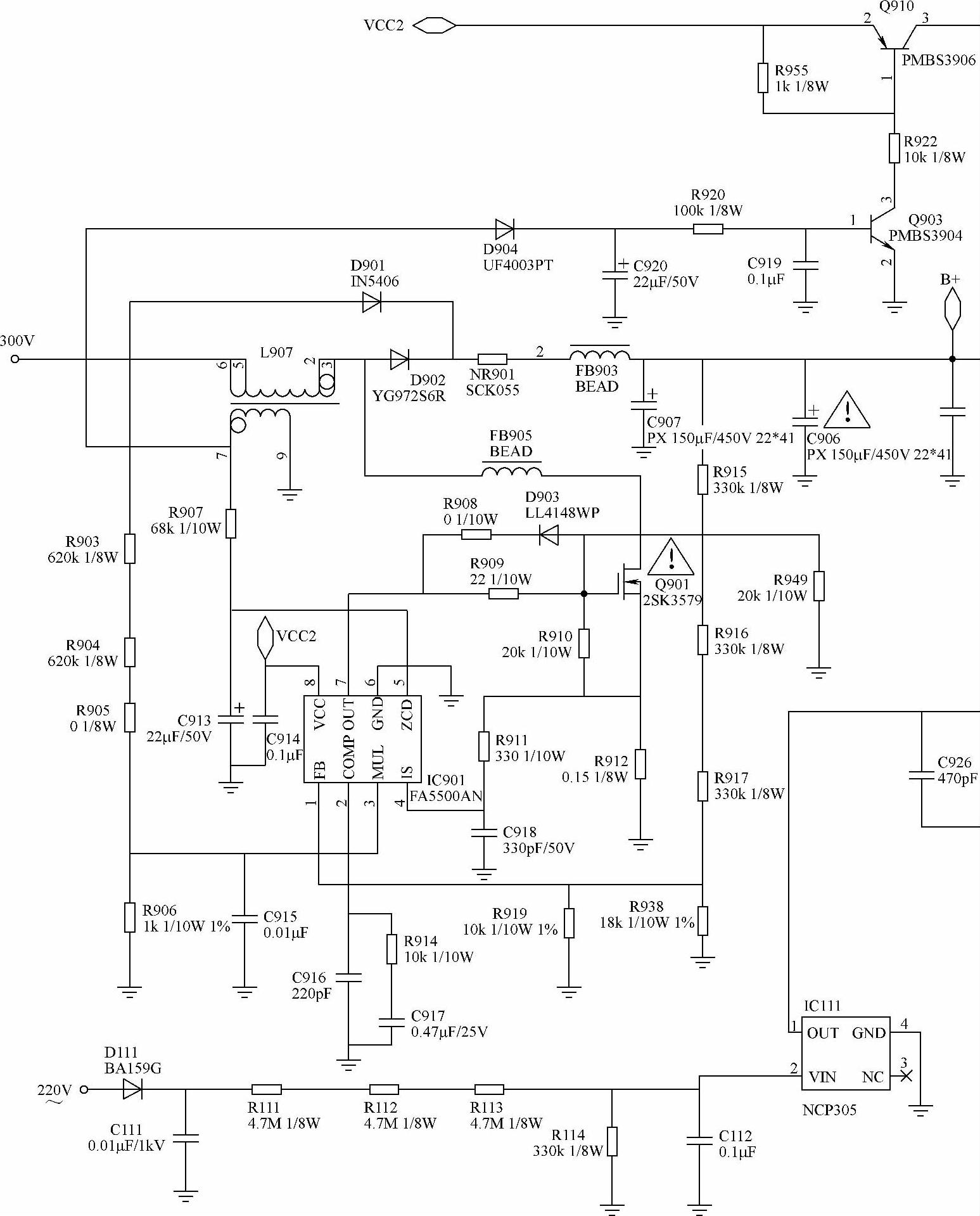

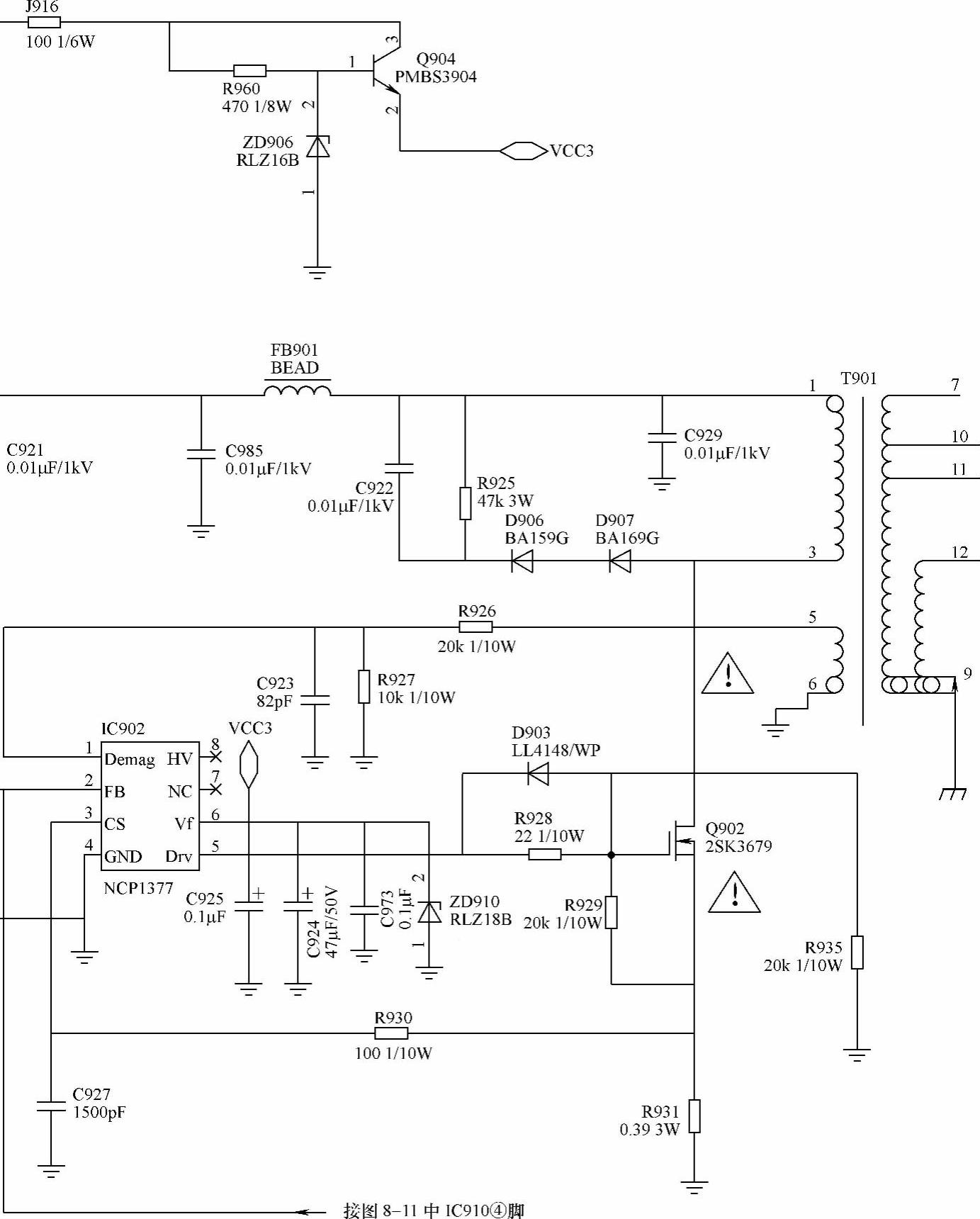

图8-10 IC901(FA5500AN)功率因数校正

(注:该图


和IC902(NCP1377)开关稳压电路原理图

仅供参考)

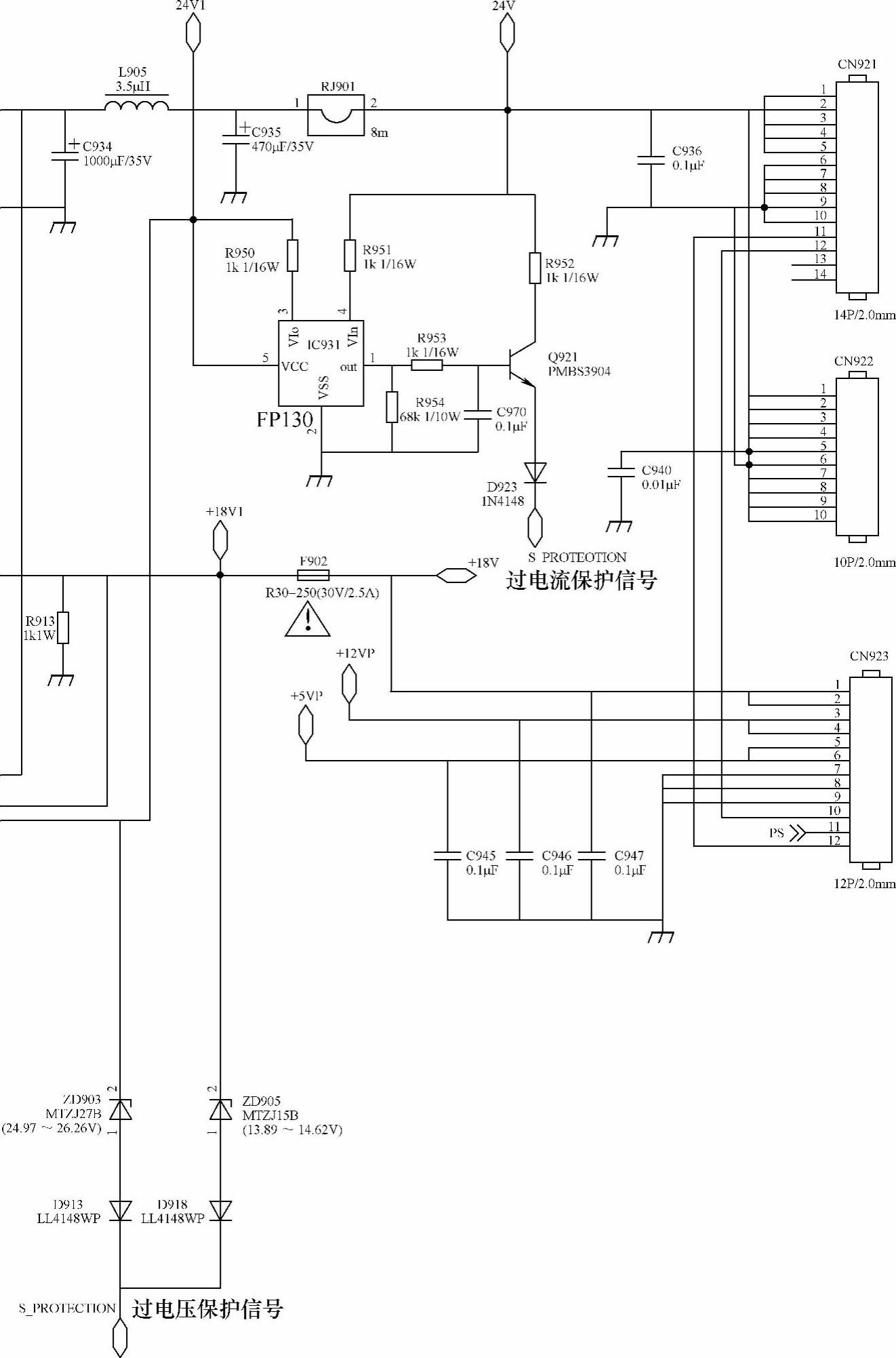

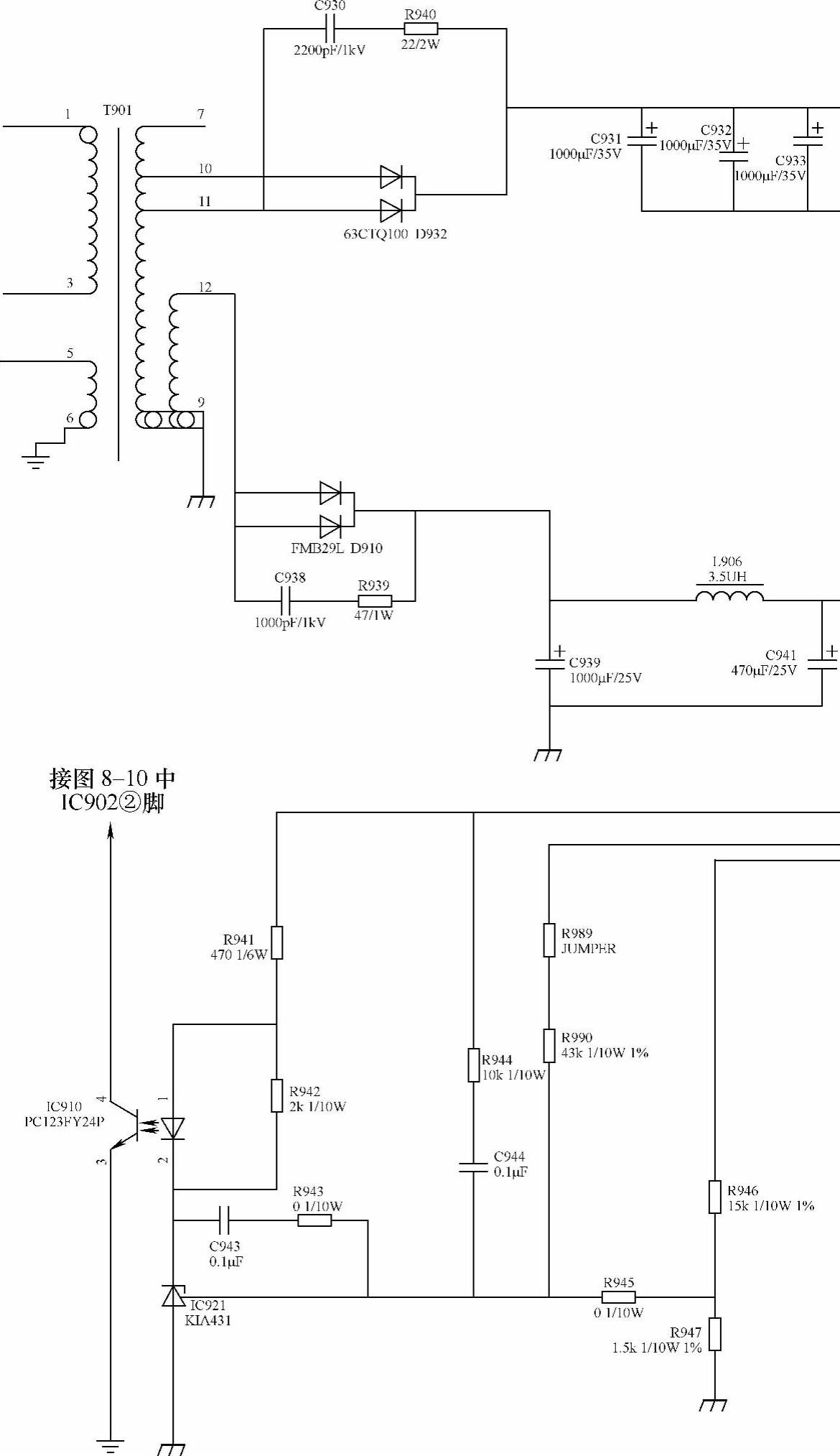

图8-11 +18V/+24V开关稳压电

(注:该图


源次级整流输出部分电路原理图

仅供参考)

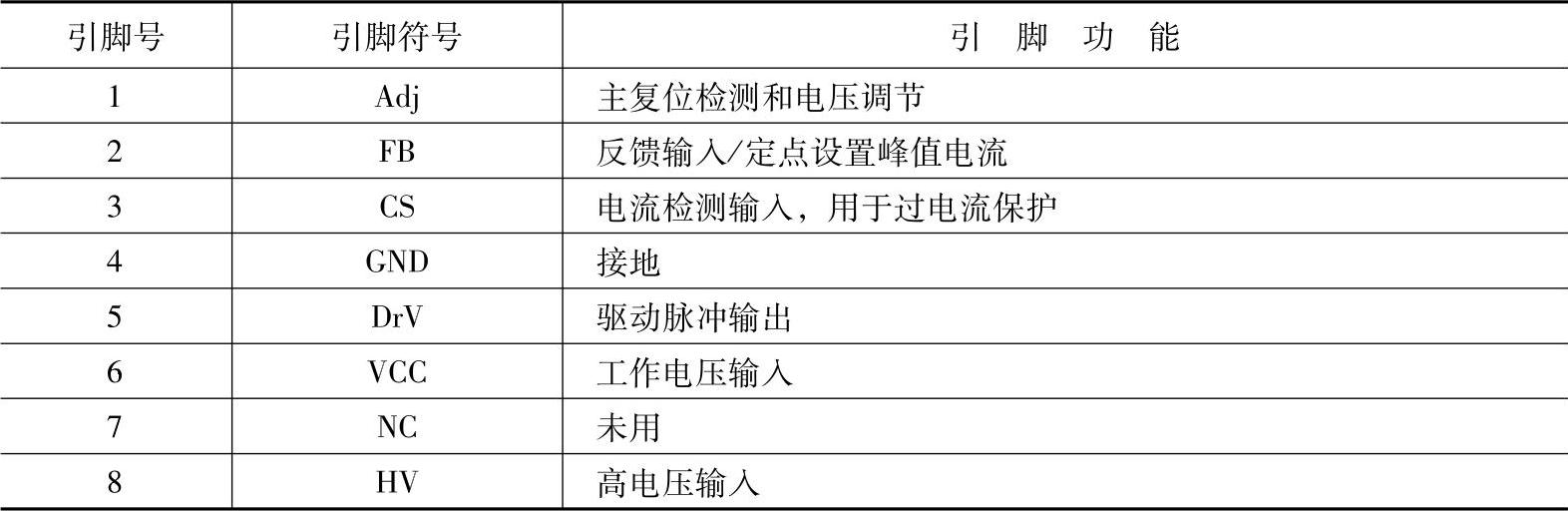

表8-2 IC902(NCP1377)引脚功能


2.自动稳压控制电路

在+18V/+24V开关稳压电源电路,自动稳压控制电路,主要由IC910(PC123FY24P)和IC921(KIA431)及R941、R990、R946、R947等组成,见图8-11。当+18V/+24V电压输出上下波动不稳时,通过IC921、IC910将电压变化的信号电压反馈到IC902②脚,由IC902内部电路比较后调整⑤脚输出PWM脉冲的占空比,从而使+18V/+24V电压得以稳定。

3.保护电路

在+18V/+24V开关稳压电源中,设置有过电流、过电压保护电路,其中:

1)由IC931、Q921等组成的过电流保护电路,见图8-11。在图8-11中,由D932整流、C931、C932、C933、C934滤波输出的24V电压通过RJ901为升压板供电。当升压板过电流时,在RJ901上的压降也随着升高,IC931(EP130)内部的比较器动作,并由①脚输出高电平使Q921导通。其导通电压经D923、R994加到SCR901(2N5060)的②脚,使SCR901导通,Q923导通,加到Q916基极的“PS”信号被钳位于地,供电系统处于待机保护状态。

2)由ZD903、D913、ZD905、D918等组成的过电压保护电路,见图8-11。在图8-11中,当+18V或+24V电压升高时,ZD905或ZD903将反向击穿导通,其导通电压经D918或D913加到SCR901的②脚,从而使供电系统处于待机保护状态。

1.检修要领及安全注意事项

(1)检修要领

1)F901(5A/250V)熔断时,应首先注意检查BD901和Q901是否有击穿现象。必要时可将BD901和Q901换新。

2)BD901整流输出电压正常,而UPFC为300V时,应首先注意检查IC901(FA5500AN)⑧脚电压及其供电电路。

3)无+5V电压输出,但300V电压又正常时,应注意检查IC905(LD7575)和Q900。必要时将其直接换新,但在更换时要保持型号一致。

4)+300V电压正常,但不能开机时,应首先检查待机控制电路,必要时可将SCR901(2N5060)栅极电路对地短接,但要断开18V/24V供电的负载电路,避免因+18V/+24V输出电压过高而损坏负载电路。

5)在SCR901保护动作时,应首先注意检查IC931和Q921。必要时将IC931换新,但要注意24V负载是否有过电流故障。

6)+12V电压正常,但主板无12V电压时,应注意检查Q907(A04411)。必要时将Q907直接换新,但由于Q907十分精小,更换时要特别小心,勿将印制电路损坏。

(2)安全注意事项

1)在检修待机保护故障时,要首先采用电阻测量法,勿轻易通电测量,更不能拆除保护元器件进行通电试验,否则会造成人为故障,损坏更多元器件,严重时易使主板电路大面积损坏。

2)检修过电流保护电路时,一定将CN921、CN922供电输出插头断开,对电源板电路进行独立检查,确认电源正常后,再对主板电路进行认真检查。排除过电流故障后,再接通供电输出插头。

有关其他一些安全注意事项,可参见前面一些章节中的相关介绍。

2.故障检修

(1)无电,F901呈焦黑状熔断

根据检修经验,F901呈焦黑状熔断,一般是整流输出、功率因数校正、开关稳压电源等电路中有击穿短路元器件。但经检查未见击穿损坏元器件,将F901换新通电试验,结果F901重复熔断。再进一步检查,结果是交流输入电路中的滤波电容C909击穿损坏。将其换新后,故障排除。

小结:在实际应用中,市网电压输入电路中的滤波电容漏电或击穿现象比较常见,一旦滤波电容击穿或漏电,将熔断电源熔丝。因此,检修时应加以注意。

(2)+18V/+24V电压无输出,但+5V/+12V和UPFC电压正常

根据故障现象和初步检查结果,可判断+18V/+24V开关稳压电源未工作,但检修时应重点检查IC902及其外围电路。经检查,最终是IC111(NCP305)不良,将其换新后,故障排除。

小结:在图8-10中,IC111(NCP305)是一种比较器电路,用于保护控制。更换时要保证型号一致。

(3)指示灯亮,但不开机

首先检查供电系统中没有明显的损坏元器件,但通电检测时,+300V电压正常,因而判断供电系统是处于待机保护状态。因此,检修时应重点检查待机控制及过电流、过电压保护电路。经进一步检查,最终是图8-11中的ZD903不良。将其临时断开后,整机正常工作。

小结:在图8-11中,ZD903为27V稳压二极管,用于24V输出电压过高检测,当其不良或击穿损坏时,待机保护功能动作。但在维修时一定要注意检查24V电压是否正常。

(4)指示灯亮,但供电系统处于待机保护状态

指示灯亮,供电系统不能正常工作,一般是待机保护功能动作。检修时可注意检查待机控制及保护控制电路。经检查,最终是SCR901不良。将其拆除后,整机正常工作。

小结:在应急情况下,拆除SCR901时,一定首先确认开关稳压电源及负载电路均是正常的,并且要及早换上新的SCR901。换新时,一定保持型号一致。

(5)电源熔丝熔断,Q902频繁击穿损坏

Q902为+18V/+24V开关稳压电源中的电源开关管,其导通电流过大或其截止时在漏极激起的反峰脉冲过高时,都极易使Q902损坏。因此,检修时应特别注意检查IC902⑤脚输出脉冲信号波形。经检查未见明显异常。但在更换IC902后,故障排除。

小结:IC902(NCP1377)内电路不良时,用普通检查方法不易准确迅速判断,但在频繁损坏电源开关管,而又查不到其他原因时,应考虑更换IC902。

TCL王牌LCD40A71-P型平板电视机是TCL王牌CORTEZ机心系列产品,其整机的供电系统主要由NCP1650、NCP1217、NCP1377等组成,并分为功率因数校正电路、+12V开关稳压电源电路、+24V开关稳压电源电路等几个部分。

在TCL王牌LCD40A71-P机型中,功率因数校正电路主要由IC1(NCP1650)、Q1、L2、D1、C16、C17等组成,其电路原理图如图8-12所示。其中IC1(NCP1650)是一种功率因数控制器,主要用于控制Q1的导通与截止状态,其引脚功能见表8-3。

在图8-12中,IC1(NCP1650)是功率因数校正电路的核心器件,但它必须是①脚有VCC电压(约为15V)输入时才能够进入工作状态。IC1①脚的工作电压由+24V开关稳压电源提供。因此,功率因数校正电路进入工作状态的必要条件是+24V开关稳压电源正常工作。

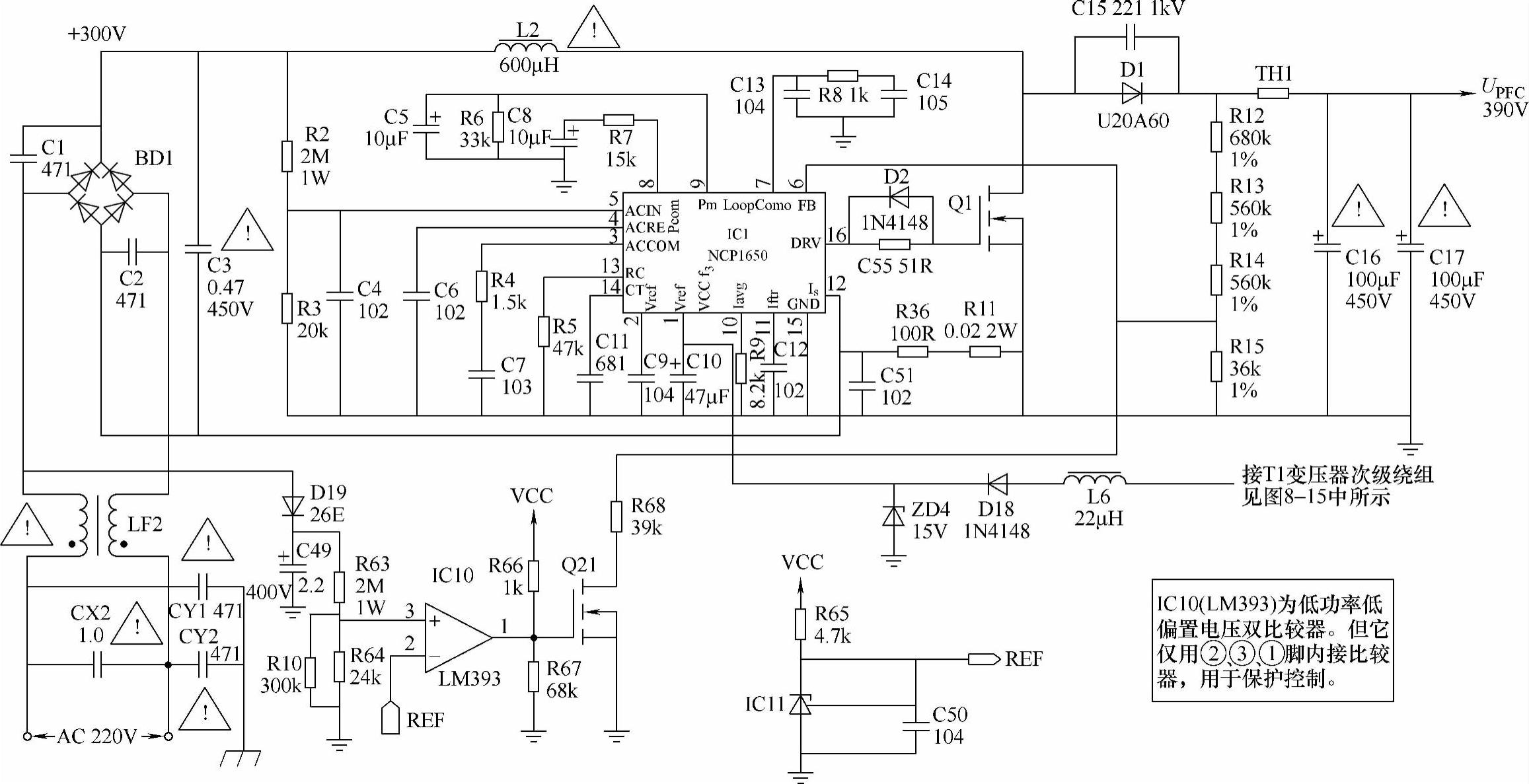

图8-12 IC1(NCP1650)功率因数校正电路原理图

(注:该图仅供参考)

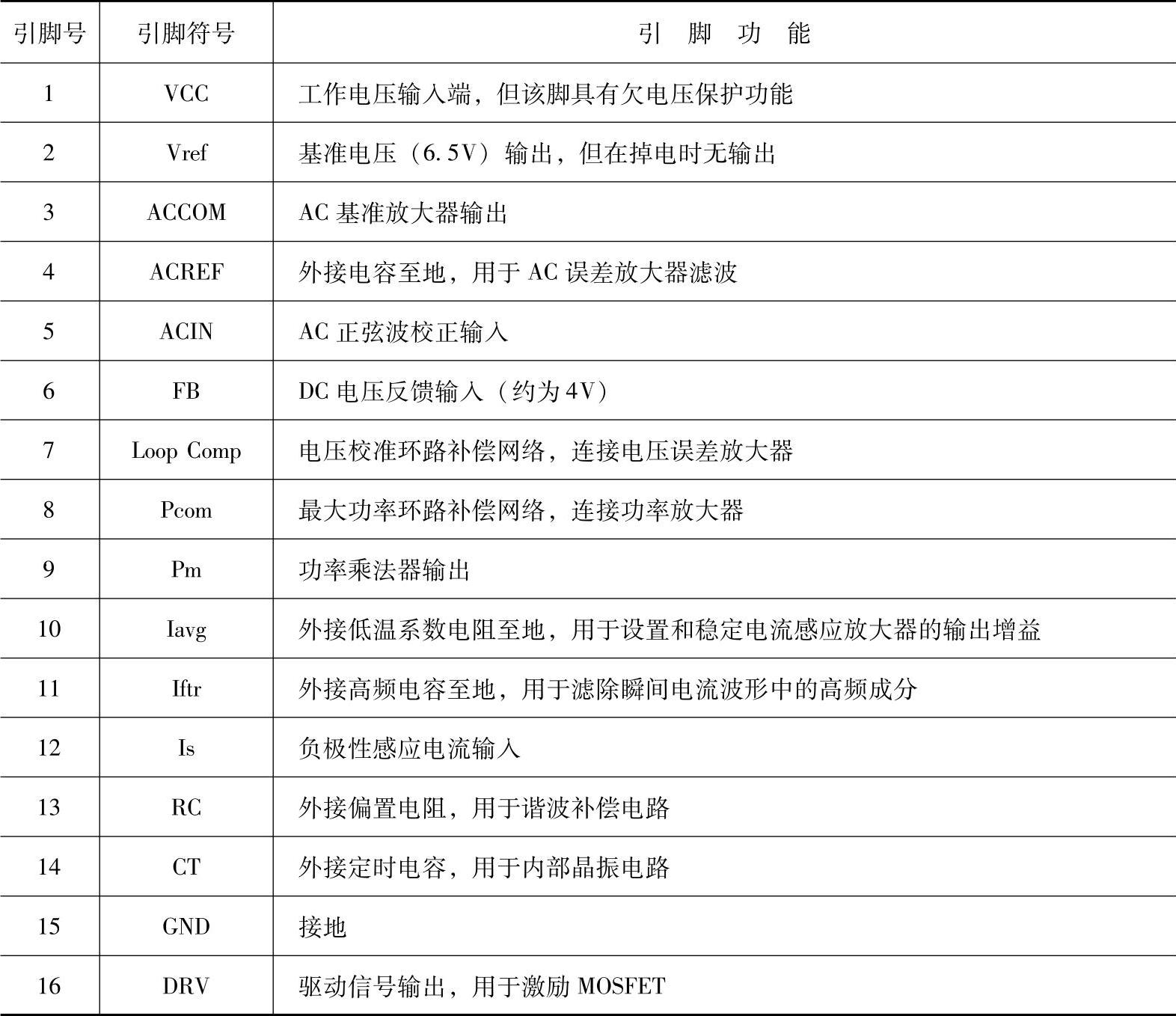

表8-3 IC1(NCP1650)引脚功能


在IC1①脚有VCC电压(约为15V)输入时,其内电路控制⑯⑯⑯脚输出PWM调宽脉冲。当PWM脉冲的平顶期信号出现时,Q1导通,全桥整流器BD1输出的300V电压,经L2→Q1的漏、源极→地构成回路,并在L2中产生感应电动势,同时D1截止,UPFC无输出。当PWM脉冲的平顶期信号过后,Q1截止,L2中的感应电动势与+300V电压叠加,经D1向C16、C17充电,并在其两端形成390V电压(即UPFC),同时,也为负载供电。

当PWM脉冲的下一个平顶期信号出现时,Q1再次截止,D1截止,L2重新储能,但此时负载由C16、C17储存的电场能供电。当PWM脉冲的下一个平顶期信号过去后,D1又重新导通。如此周而复始,UPFC建立,供电系统进入准工作状态。

在TCL王牌LCD40A71-P机型中,IC6(NCP1377)与Q5、T2、Q14、Q6等组成12V开关稳压电源电路,其电路原理图如图8-13所示。其中IC6(NCP1377)是一种开关电源控制器,用于控制Q5的工作状态,其引脚功能见表8-2。

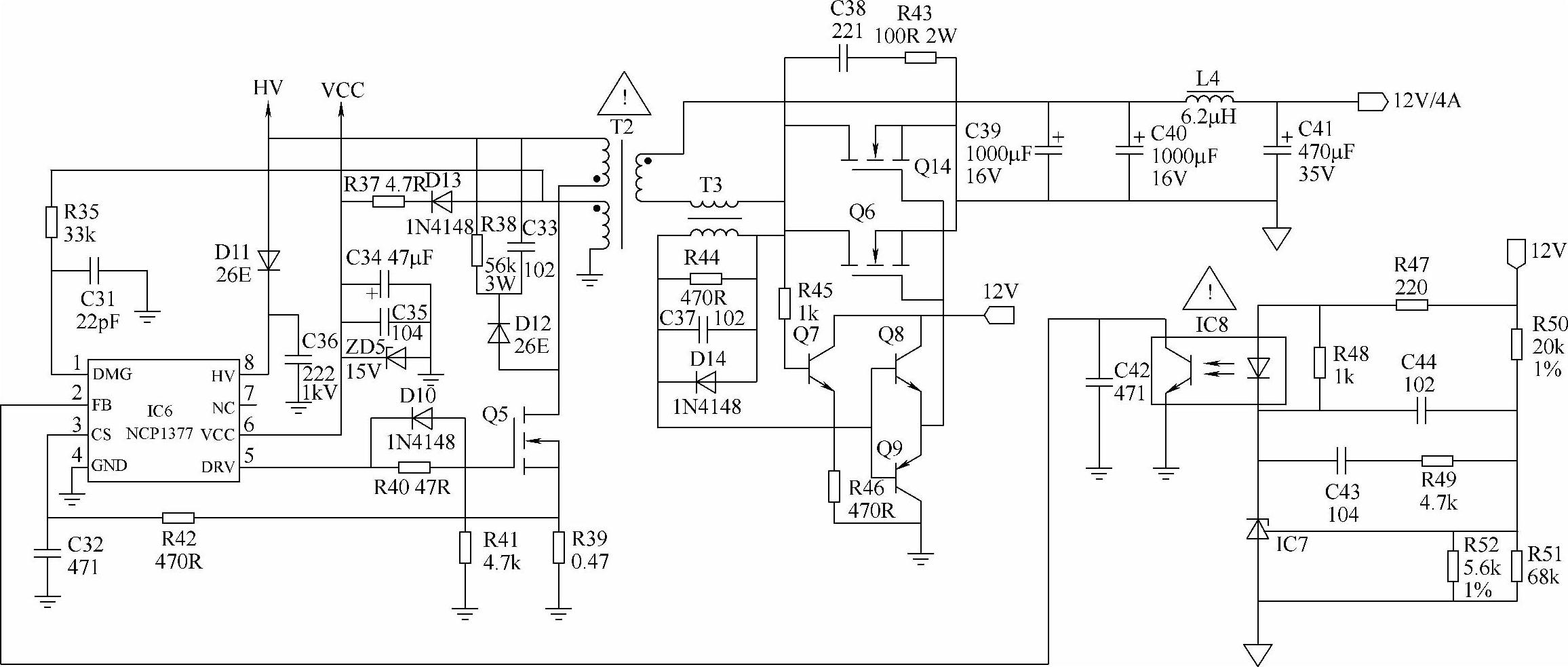

图8-13 IC6(NCP1377)+12V开关稳压电源电路原理图

(注:该图仅供参考)

在图8-13中,当有HV高压通过D11加到IC6(NCP1377)的⑧脚时,芯片内部电流源(典型值4mA)向NCP1377的⑥脚外接电容C34(47μF)充电,形成启动电压,使IC6缓慢启动,并由⑤脚输出开关激励信号,从而使Q5进入工作状态,即12V开关稳压电源启动工作。当Q5启动工作后,T2开关变压器绕组中有感应电动势产生。其中部分感应电动势由D13整流、C34滤波输出VCC电压,为IC6(NCP1377)⑥脚供电。当VCC电压达到12.5V时,IC内部的电流源关断,从而取代启动电路为NCP1377提供的启动电压。因此,在图8-13中C34具有启动、滤波的双重作用。IC6(NCP1377)的内部结构如图8-14所示。

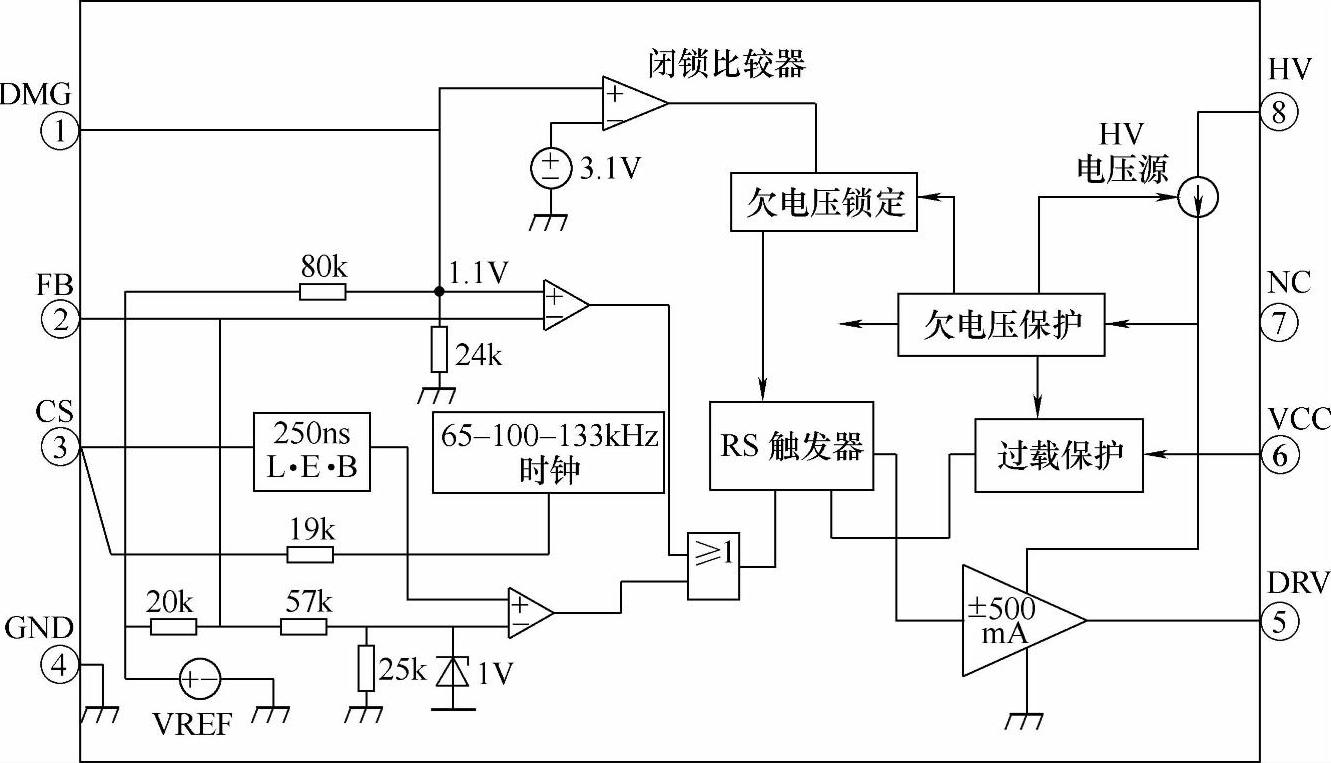

图8-14 IC6(NCP1377)内部结构示意图

在TCL王牌LCD40A71-P机型的供电系统中,IC2(NCP1217)和Q2、Q17、T1等组成+24V开关稳压电源电路,主要为升压电路供电,其电路原理图如图8-15所示。其中IC2(NCP1217)是一种开关电源控制器,主要用于控制Q2、Q17的工作状态,其引脚功能见表8-4。

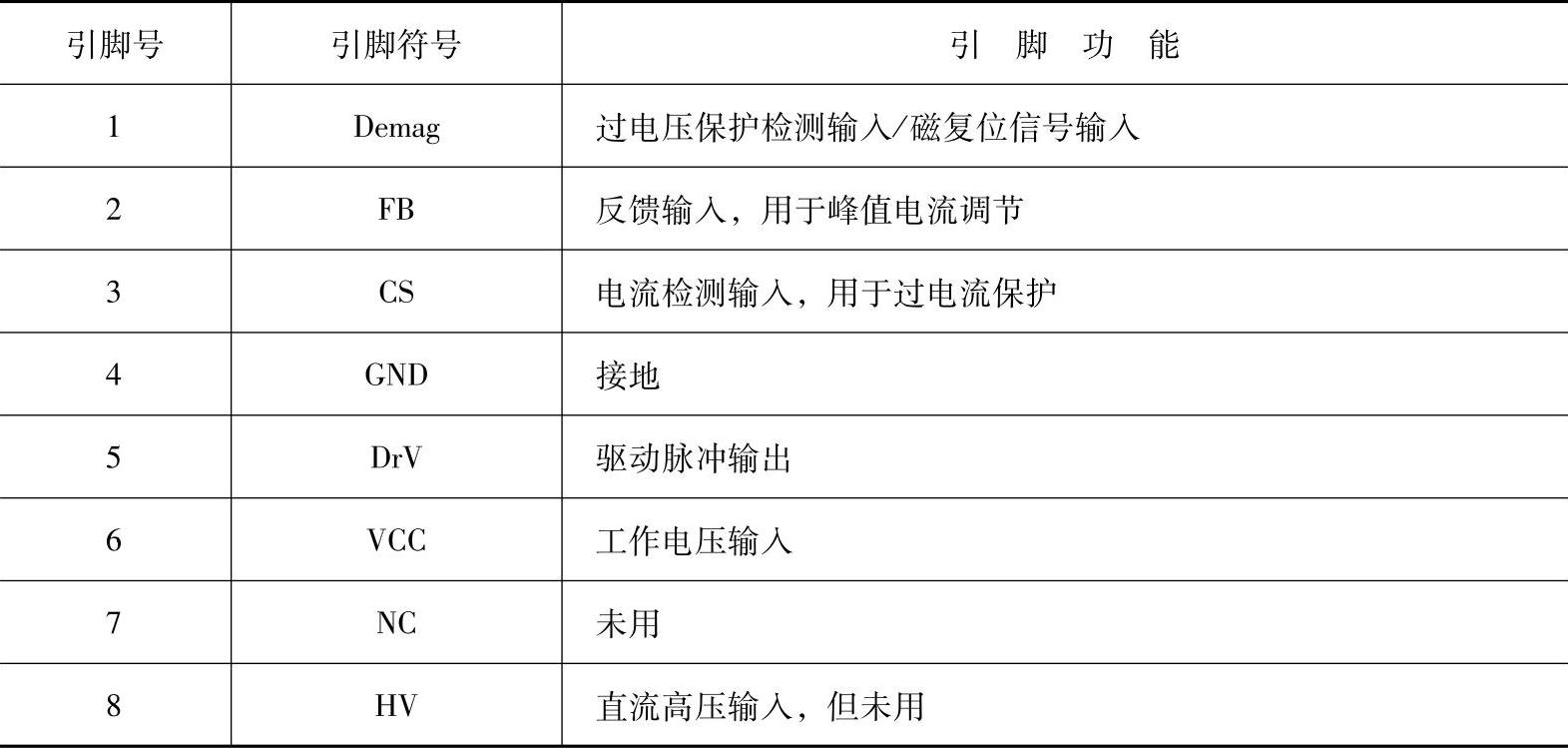

表8-4 IC2(NCP1207/1217)引脚功能

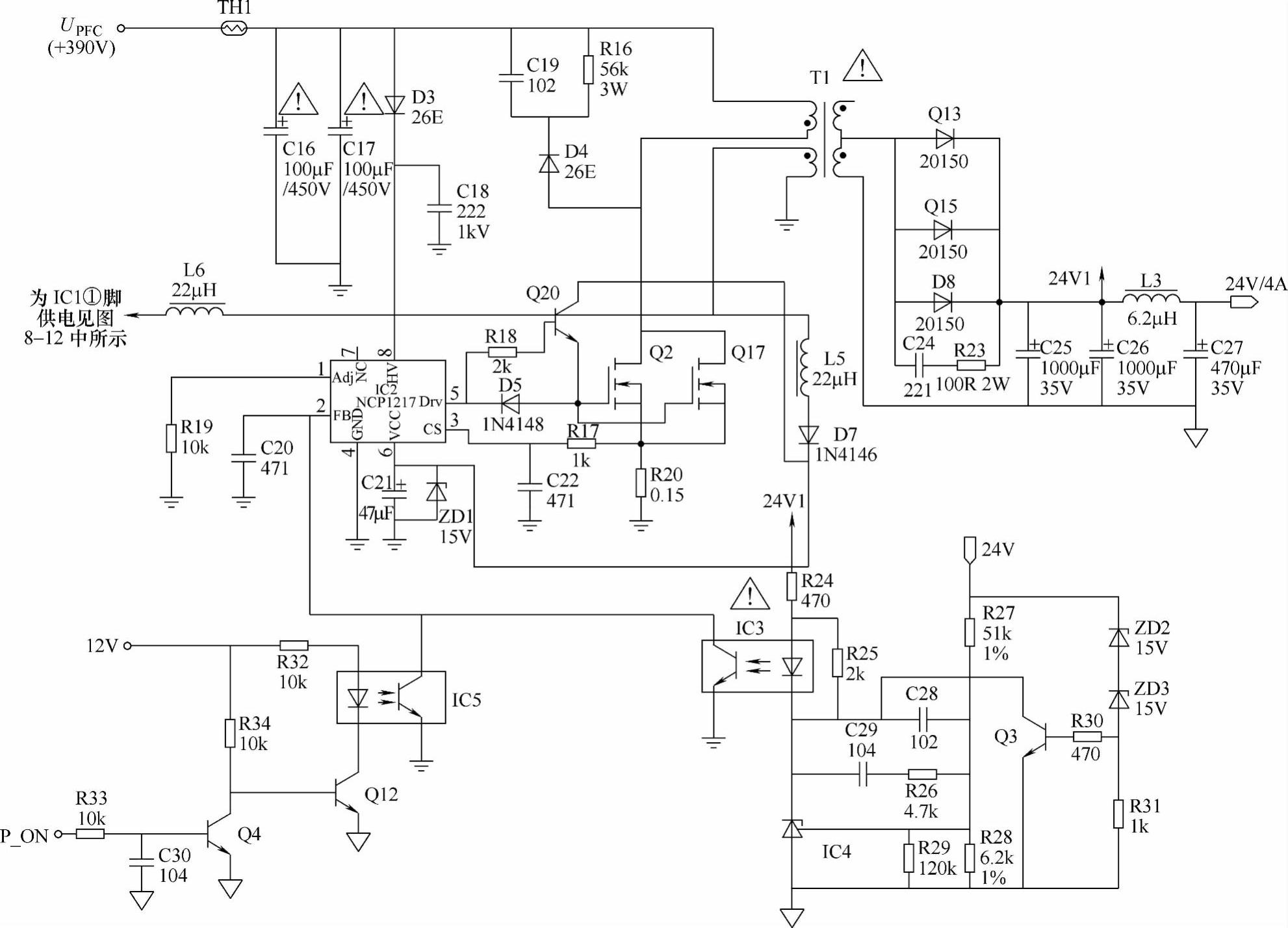

图8-15 IC2(NCP1217)+24V开关稳压电源电路原理图

(注:该图仅供参考)

在图8-15中,当接通电源,IC2⑧脚有高电压输入时,IC内电路启动,由⑤脚输出PWM脉冲,使Q2、Q17、T1启动工作,T1工作后二次绕组产生的感应电动势,有一路经D7整流、C21滤波产生VCC电压(约为12.7V),为IC2⑥脚供电,另一路经L6(22μH)、D18、ZD4为IC1①脚供电(见图8-12),从而使24V开关稳压电源进入准工作状态。

有关图8-15的电路工作原理,读者可参考前面章节中的相关介绍,自行独立分析。

1.检修要领及安全注意事项

(1)检修要领

1)在F1(T6.3AH/250V)电源熔丝熔断时,应首先采用电阻测量法检查Q1、Q2、Q5、Q17、Q21是否击穿损坏。如有击穿损坏一定进一步检查相关电路元器件,一般很少是单纯的电源开关管损坏。

2)UPFC电压为300V时,一般是功率因数校正电路未工作。但检修时应首先注意检查IC1(NCP1650)①脚的VCC电压。若异常或无电压,则应进一步检查VCC电压供电输出电路。

3)UPFC电压为390V,但不能开机,一般是低压差直流变换电路有故障,而功率因数校正及开关稳压电源电路基本是正常工作的。因此,检修时应注意检查低压差直流变换电路。

4)待机保护时,应首先注意检查IC2(NCP1217)的②脚电压及其外接控制电路,见图8-15。但要重点检查由ZD2、ZD3、Q3等组成的24V过电压保护电路。检查时可采用万用表R×100档对电路元器件进行逐一排查。

有关其他一些检修要领,可参见前面章节中的相关介绍。

(2)安全注意事项

1)检修时若有功率元器件损坏(如Q1击穿时),不能简单地更换后就通电试机。否则一旦有其他不良或潜伏故障元器件,不仅会重复损坏功率元器件,而且还易使故障面扩大,最后则需进行板级维修,与用户形成争议。这一点在检修时一定要避免。

2)在电源开关管损坏时,一定首先注意其表面的标注型号,并通过查找手册,确认其相关的主要参数,特别是要弄清楚所用的电源开关管是N沟道型,还是P沟道型。在平板电视机的供电源中,电源开关管普遍为场效应开关管。

有关其他一些安全注意事项,可参见前面一些章节中的相关介绍。

2.故障检修

(1)+300V电压正常,但整机处于待机保护状态

根据故障现象可知,一般是功率因数校正电路不工作。检修时可首先检查IC1的①脚电压。经检查,IC1①脚无电压。再进一步检查,最终是ZD4击穿损坏。用15V稳压二极管代换后,故障排除。

小结:在图8-12中,ZD4主要用于限制D18整流输出的VCC电压,避免VCC电压过高时损坏IC1(NCP1650)。当VCC电压超过15V时,ZD4反向击穿导通,从而起到保护作用。

(2)+300V电压正常,但不能开机

+300V电压正常,但不能开机一般是供电源系统处于待机保护状态。检修时可首先注意检查待机控制电路,见图8-15中的Q12、Q4、IC5所示。经检查,最终是Q12不良,将其换新后,故障排除。

小结:在图8-15中,Q4、Q12、IC5等受控于微控制器输出的“P_ON”控制信号。当“P_ON”控制信号为高电平时,Q4导通,Q12截止,IC5截止,IC2(NCP1217)的②脚不受影响。当“P_ON”控制信号为低电平时,Q4截止,Q12导通,IC2(NCP1217)的②脚被钳位于零电平,IC2的⑤脚无输出,24V开关电源处于等待状态。

(3)+300V电压正常,但供电系统处于保护状态

根据该机供电源电路的组成特点,在供电源电路处于保护状态时,应首先注意检查过电流、过电压保护电路。经检查,最终是Q3击穿损坏。用2SC1815代换后,故障排除。

小结:在图8-15中,Q3与ZD2、ZD3等组成24V过电压保护电路。当24V电压升高,并超过30V时,ZD2、ZD3导通,Q3导通,24V1电压通过R24→IC3内接发光二极管→Q3的c、e极→地构成回路,使IC3内接发光二极管的导通电流大大增加,其发光强度也大大增强,从而使IC3次级光耦晶体管饱和导通,将IC2的②脚电压钳位于0V,从而形成待机保护。

(4)不能开机,电源指示灯不亮,但检查300V正常

根据故障现象和初步检查结果,可判断+12V电源未工作,但没有功率元器件击穿损坏。因此,检修时,可首先从检查IC6(NCP1377)及其外围元器件入手。经检查,最终是R39(0.47Ω)限流电阻开路。用0.47Ω碳膜电阻代换后,故障排除。

小结:在图8-13中,R39串接在Q5的源极电路中,主要用于Q5过电流保护。在Q5工作正常时,R39两端电压近于0V,IC6③脚内电路不受影响。当Q5过电流时,R39两端电压上升,其上升电压超过0.6V时,IC6③脚内部过电流保护功能动作,将⑤脚输出切断,从而使Q5截止起到保护作用。

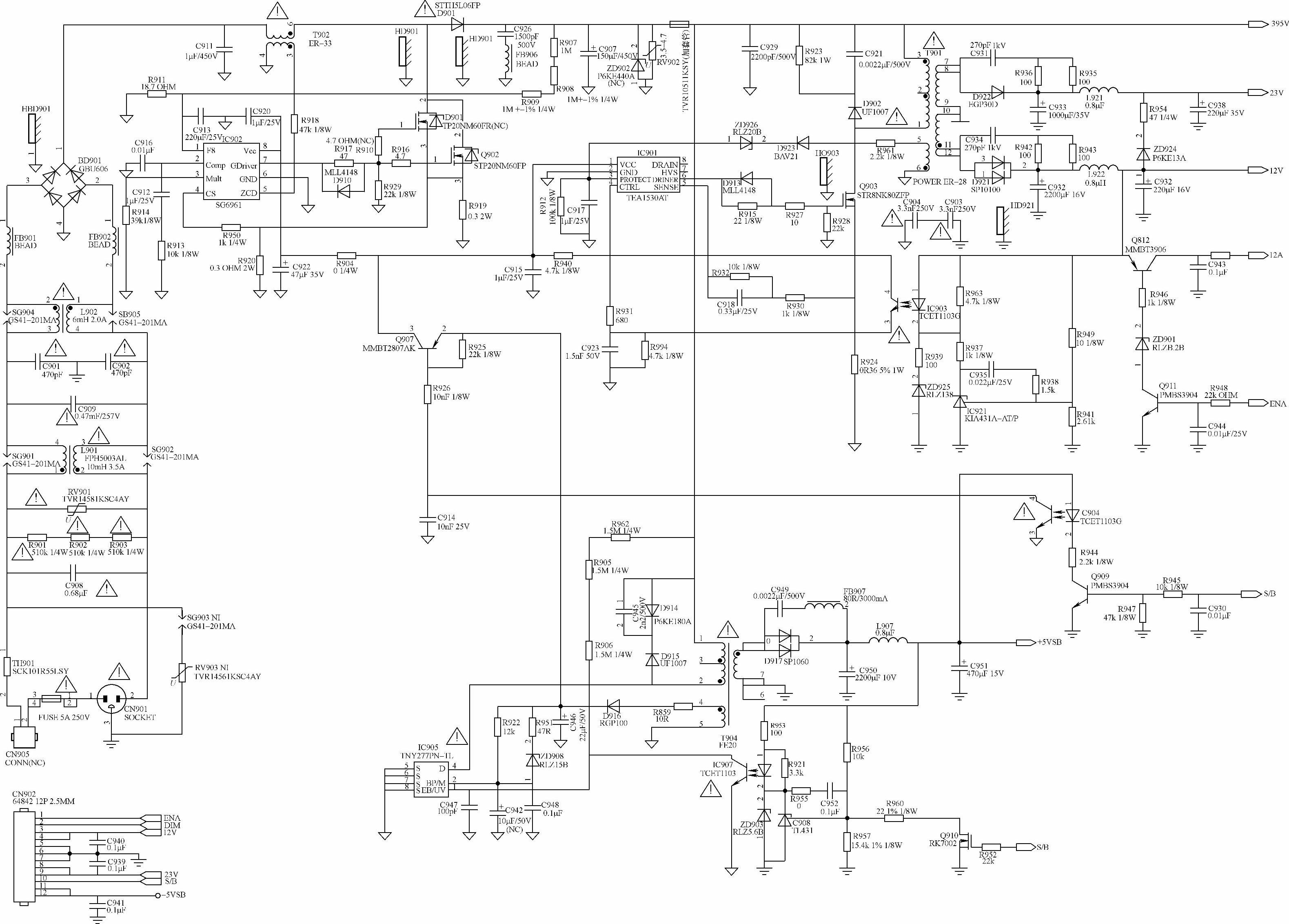

图1-61 飞利浦37/42PFL3403机型中开关电源电路原理图

(注:该图仅供参考)

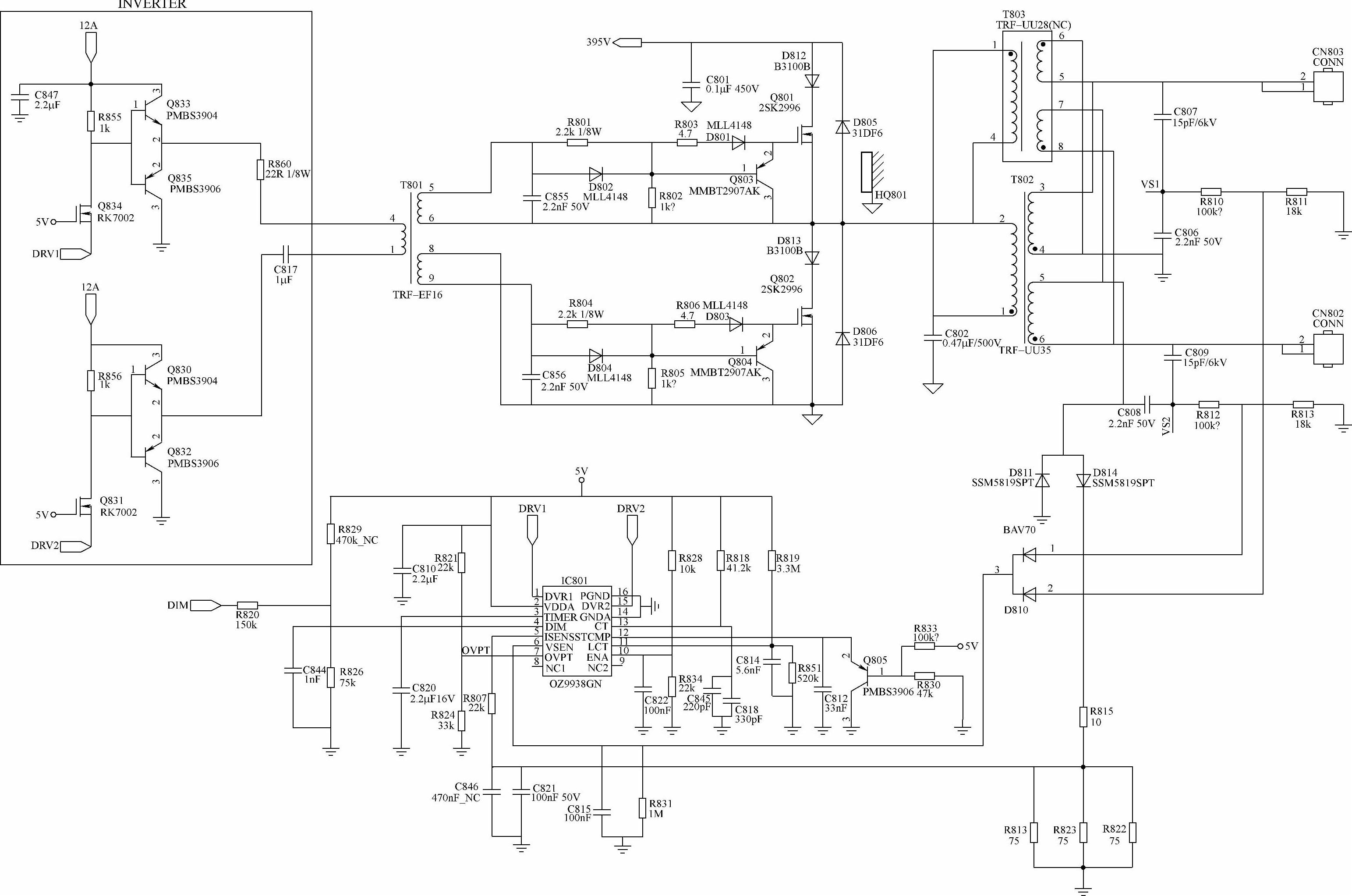

图1-62 飞利浦37/42PFL3403型平板电视机中逆变升压电路原理图

(注:该图仅供参考)

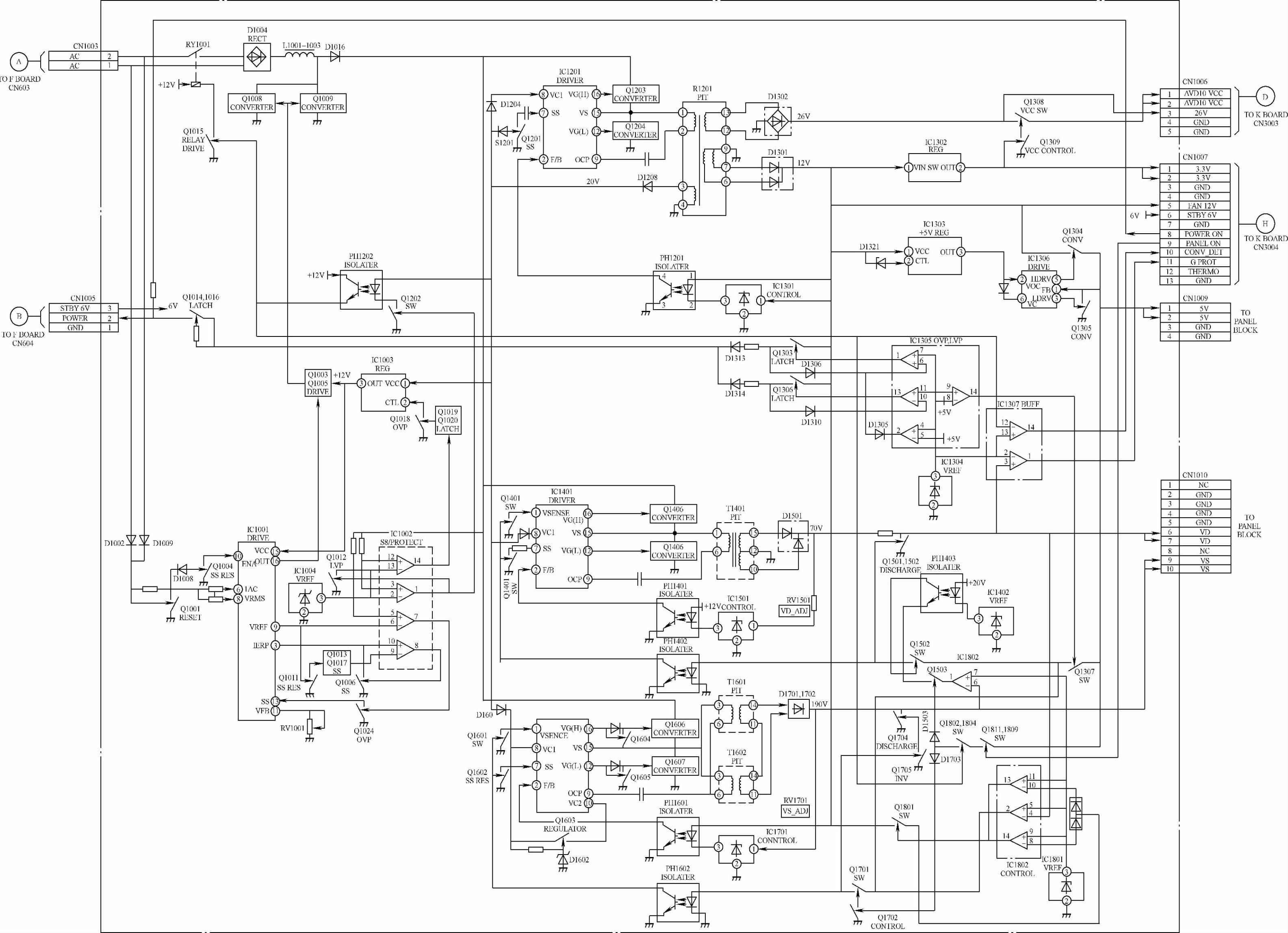

图2-27 索尼KDE-P42MRX1D机型中功率因数校正及主开关稳压电源电路组成框图

(注:该图仅供参考)

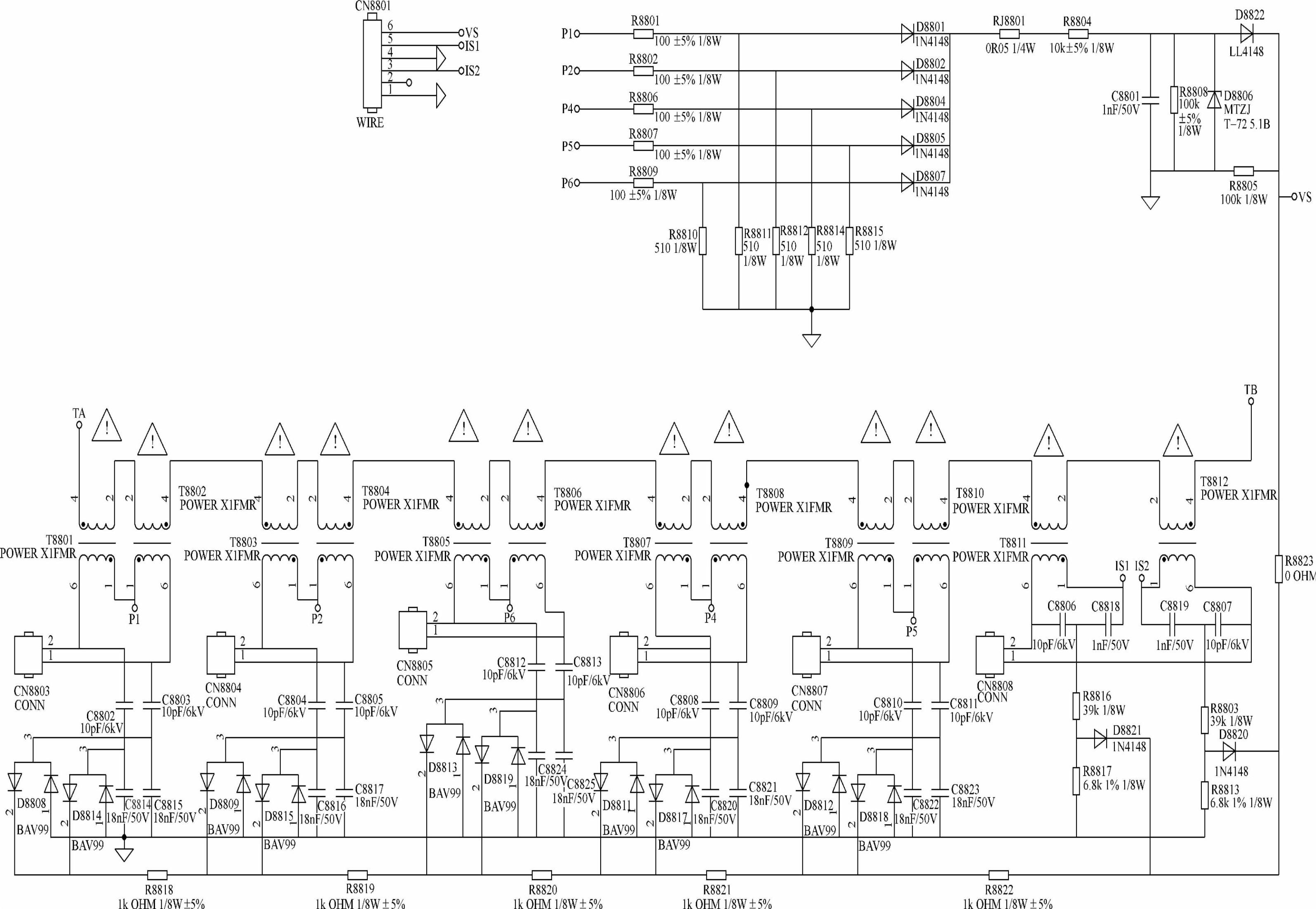

图6-8 高压脉冲输出电路原理图
