在海信TLM32P69GP机型中，逆变升压电路主要由N901（OZ9925GN）、N902（FAN7382）、V901、V903、V904、V907、V908、T903、N904等组成，主要为背光灯提供工作电压，它可分为逆变输出控制、激励放大、脉冲高压输出及保护控制等几部分电路。

1.N901（OZ9925GN）背光灯高压逆变输出控制电路

在逆变升压电路中，N901（OZ9925GN）是一种背光灯高压逆变PWM控制芯片，它与少量外围元器件可组成背光灯高压逆变输出控制电路，其电路原理图如图5-5所示，引脚功能见表5-3。

在该机中，当开关稳压电源有12V直流电压输出，并通过V837（见图5-2）、R901加到N901的②脚（见图5-5）时，N901启动工作，并从⑤脚和③脚输出PWM脉冲信号，用于驱动逆变输出电路。但⑤、③脚的输出脉冲还要受⑤脚和⑨脚的输入信号控制。其中：

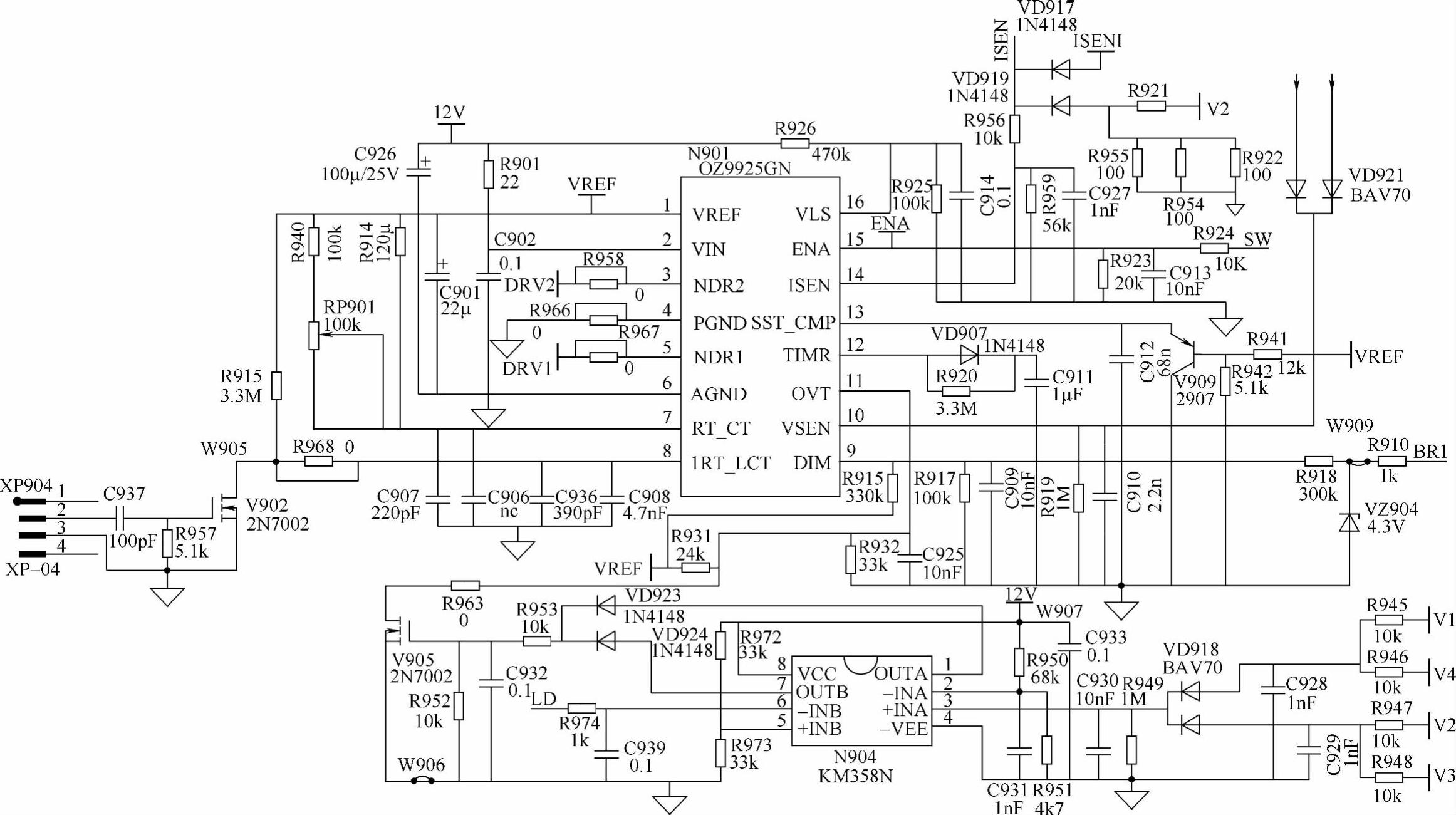

图5-5 N901（OZ9925GN）背光灯高压逆变PWM控制电路

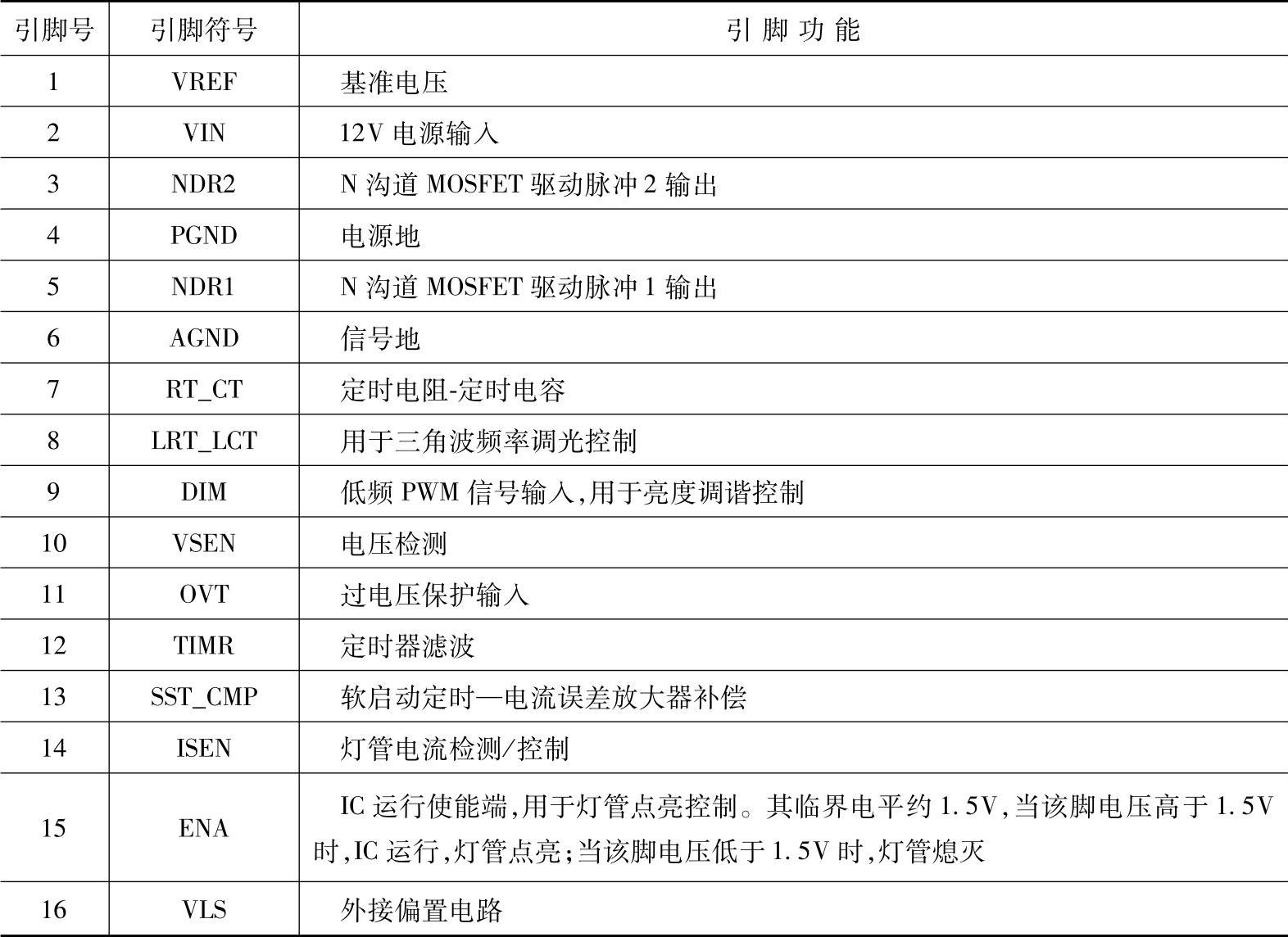

表5-3 N901（OZ9925GN）引脚功能

1）由⑮脚输入的SW控制信号，从微控制器芯片输出，用于开关控制。当SW信号为高电平时，N901的⑤、③脚有PWM脉冲输出，高压逆变输出正常，背光灯点亮；当SW信号为低电平时，N901的⑤、③脚无PWM脉冲输出，高压逆变无输出，背光灯不亮。

2）由⑨脚输入的“BRI”控制信号由微控制器芯片输出，它是一种PWM调宽脉冲信号，用于控制N901⑤、③脚输出脉冲的占空比，以改变高压逆变功率输出管的导通与截止时间，进而调整高压脉冲的幅度，使背光灯的亮度得以控制。当“BRI”控制信号电压较低时，N901的⑤、③脚输出脉冲的占空比较小，背光灯管的亮度也较暗；当“BRI”控制信号电压较高时，N901⑤、③脚输出脉冲的占空比较高，背光灯的亮度也较高。因此，若调整“BRI”控制信号电压，从小到大缓慢变化，就可以使背光灯的亮度从较暗逐渐变到较亮，从而实现亮度控制。

2.高压逆变功率输出电路

在逆变升压电路中，高压逆变功率输出电路主要由N902（FAN7382）及T901、T903、V907、V908以及V901、V903、V904等组成，其电路原理图如图5-6和图5-7所示。其中N902（FAN7382）是一种双通道PWM驱动控制器，主要用于驱动高压逆变功率输出管，其引脚功能如表5-4所示。

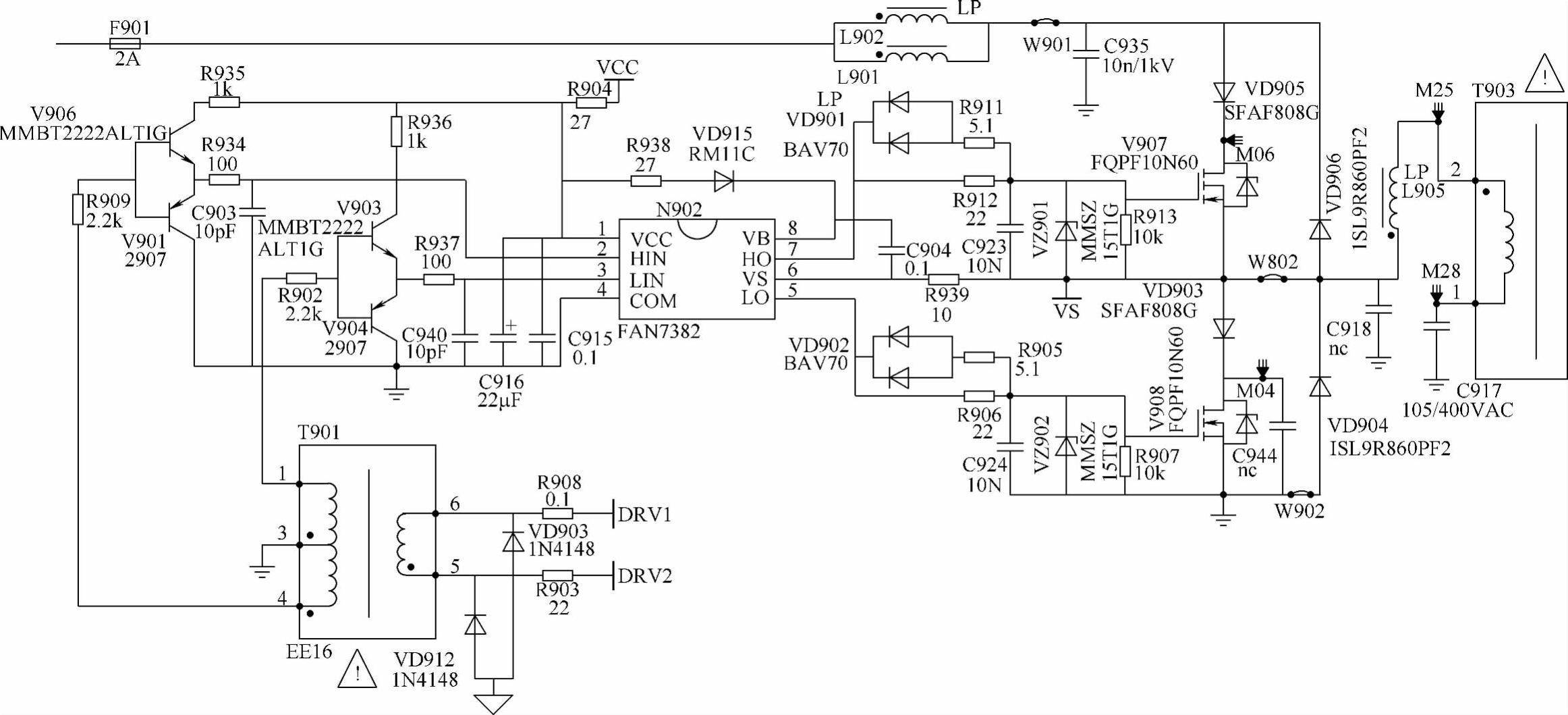

图5-6 海信TLM32P69GP机型中高压逆变功率推动电路原理图(www.daowen.com)

（注：该图仅供参考）

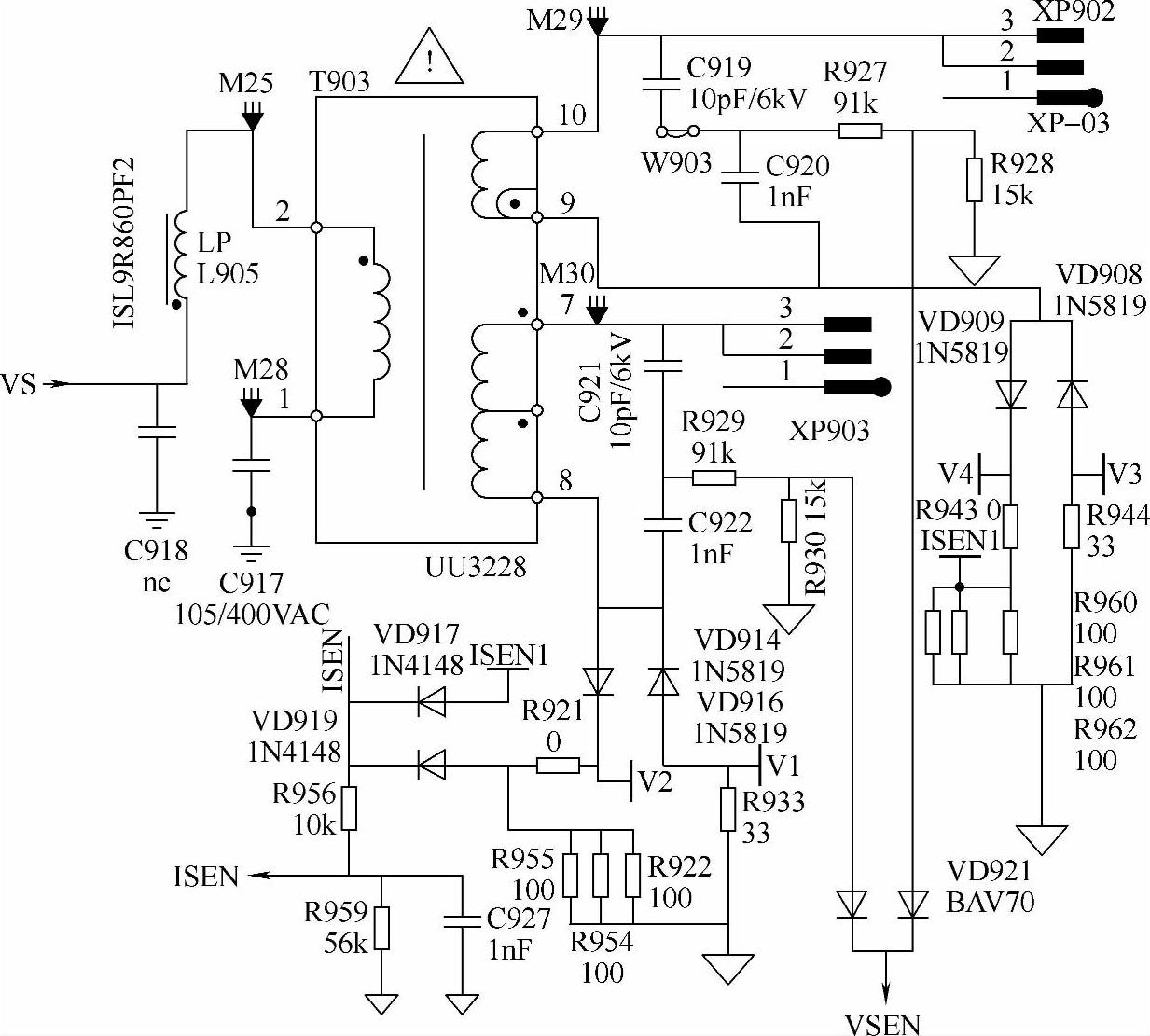

图5-7 海信TLM32P69GP机型中高压脉冲输出电路原理图

（注：该图仅供参考）

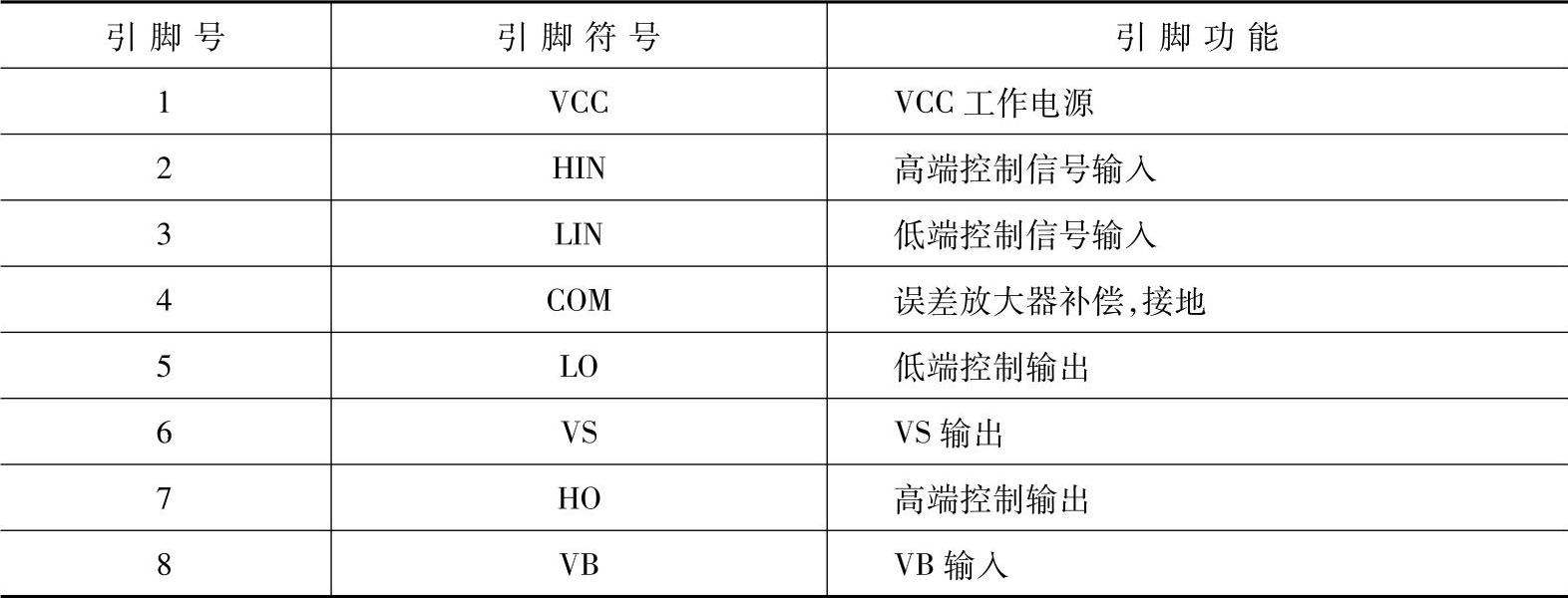

表5-4 N902（FAN7382）引脚功能

在图5-6中，T901为激励变压器，其6、5脚输入的DRV1、DRV2控制信号由图5-5中N901的⑤、③脚输出。有关图5-6和图5-7的工作原理可参见本书第一章中的相关内容，由读者自行独立分析分，这里因篇幅所限就不再赘述。

3.保护控制电路

在图5-5中，N904（LM358N）是一种双运算放大器，内含两个独立的高增益比较放大器，并具有频率补偿功能，主要用于过电压保护控制，其引脚使用功能见表5-5。在图5-5中，N904主要用于逆变高压过高保护。

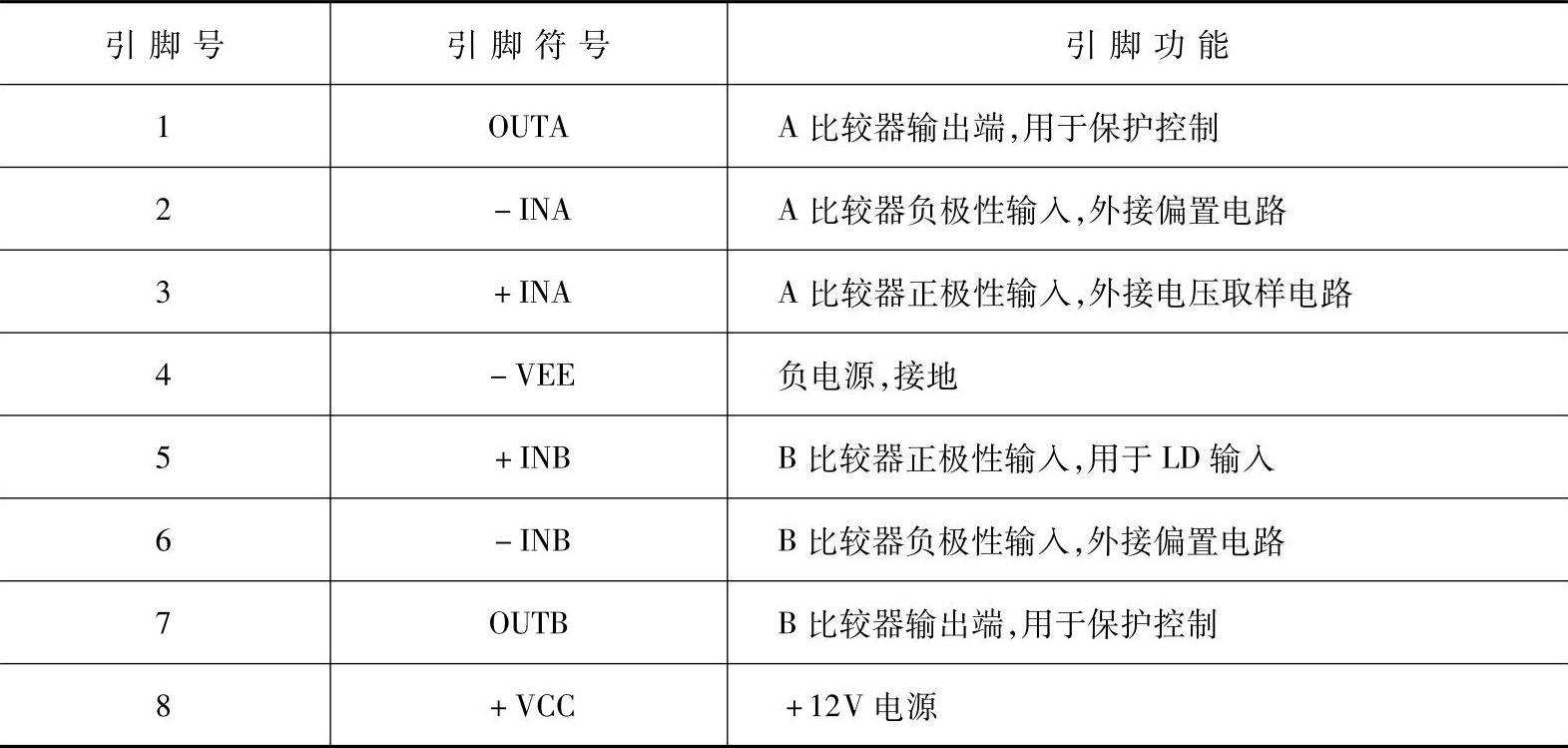

表5-5 N904（LM358N）引脚功能

在图5-7中，当VD914、VD916、VD908、VD909检出的V₁、V₂、V₃、V₄电压过高时，将使图5-5中的VD918导通（或输出电压升高），使N904③、②脚内置比较器输出高电平，使V905导通，N901（OZ9925GN）的⑮⑮⑪脚被钳位于低电平，从而使N901内部保护功能动作，切断⑤、③脚输出信号，起到逆变高压过高的保护作用。同样，当LD信号使N904内置B比较器输出高电平时，V905也会导通，形成保护控制。
