在图1-61中，主要有两组开关稳压电源，分别用于产生＋5VSB和＋12V/＋23V直流电压为主板电路供电。

1.由TNY277PN-TL组成的＋5VSB开关稳压电源

在图1-61中，＋5VSB开关稳压电源主要由IC905（TNY277PN-TL）、T904、IC907等组成，其工作原理与图1-13基本相同，只是节省了图1-13中的D981。

2.由TEA1530AT组成的12V/23V开关稳电源

在图1-61中，IC901（TEA1530AT）与Q903、T901、IC902等组成12V/23V开关稳压电源，其中IC901（TEA1530AT）是核心器件，它是一种绿色芯片开关电源控制器。其引脚功能见表1-15。(www.daowen.com)

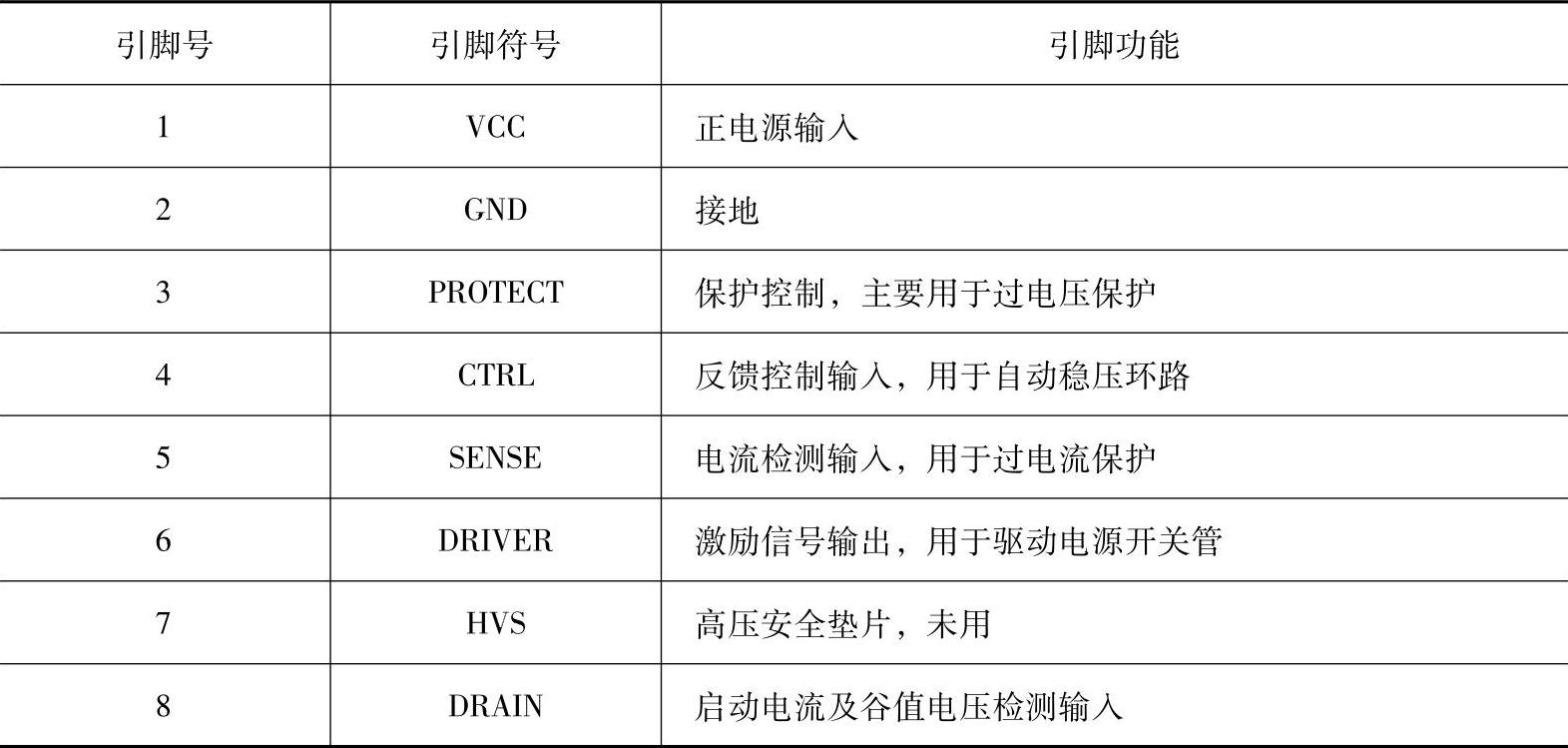

表1-15 IC901（TEA1530AT）引脚功能

在图1-61中，当＋5VSB电压建立，且加到Q909的“S/B”控制信号为高电平时，Q909导通，IC904导通，Q907导通，由D916整流输出电压通过Q907的e、c极，一方面为IC902⑧脚供电，使功率因数校正电路工作，另一方面为IC901①脚和IC903④脚供电，使＋12V/23V开关稳压电源启动工作。

在图1-61中，当＋12V电压建立时，一方面为负载供电，另一方面通过IC903等组成的自动稳压环路反馈到IC901的④脚，以实现自动稳压控制。
