1.检修要领及安全注意事项

(1)检修要领

1)LED灯不亮(不加电)时,应首先检查电源接口,检查时可首先进行一下重插接口,以防止有接触不良现象。接口正常时,再进一步检查F901、BD901、D901。如需更换F901或BD901、D901时,则应进一步检查IC903和Q903,必要时将其换新。其检修程序如图8-7所示。

2)电源指示灯亮,但不开机时,可首先注意检查图8-1中的Q905是否正常,其发射极有无PFC_VCC电压输出。若无输出则应进一步检查Q905基极的控制电路。

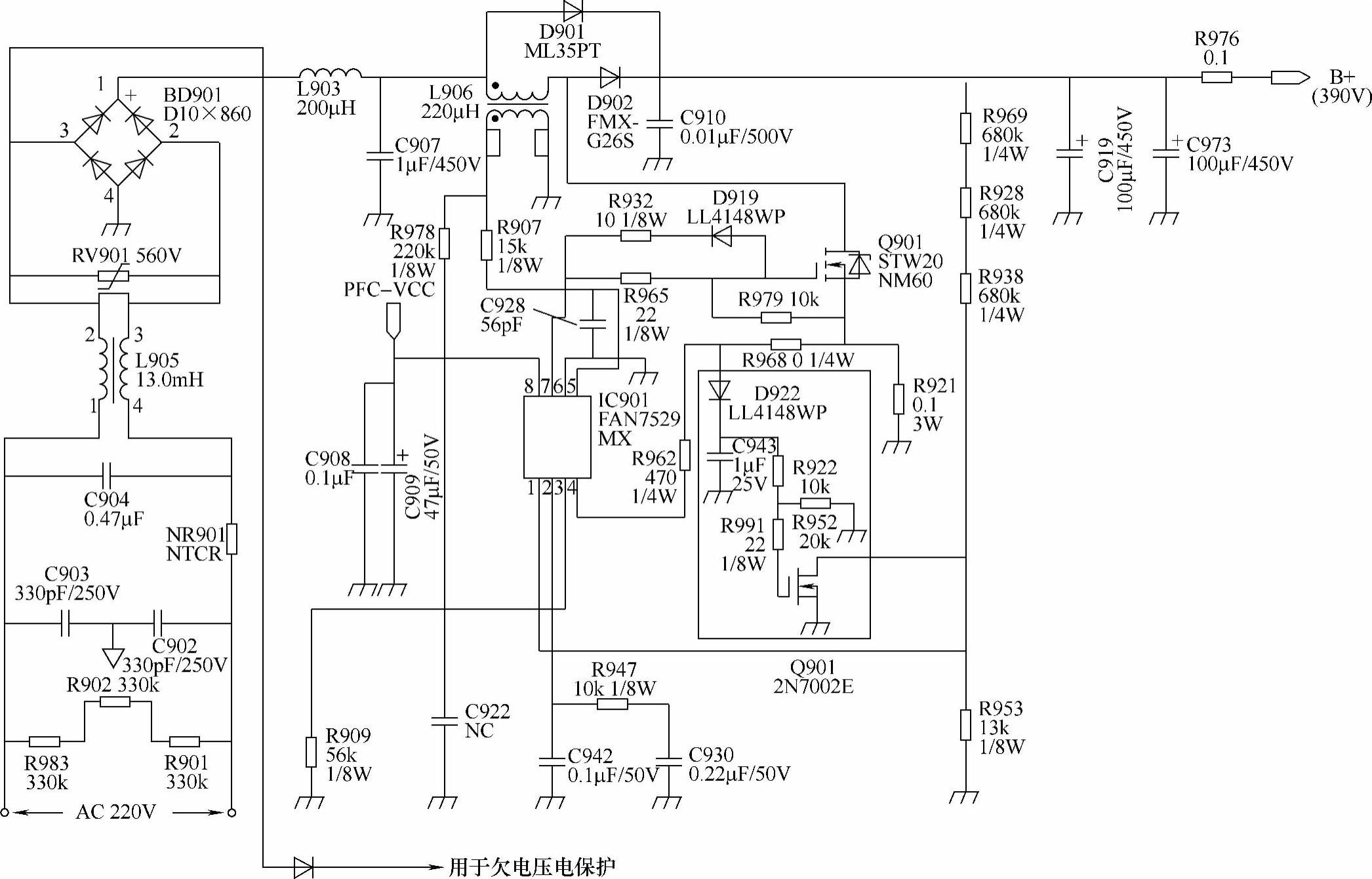

图8-4 TCL王牌L32E75机型中功率因数校正电路原理图

(注:该图仅供参考)

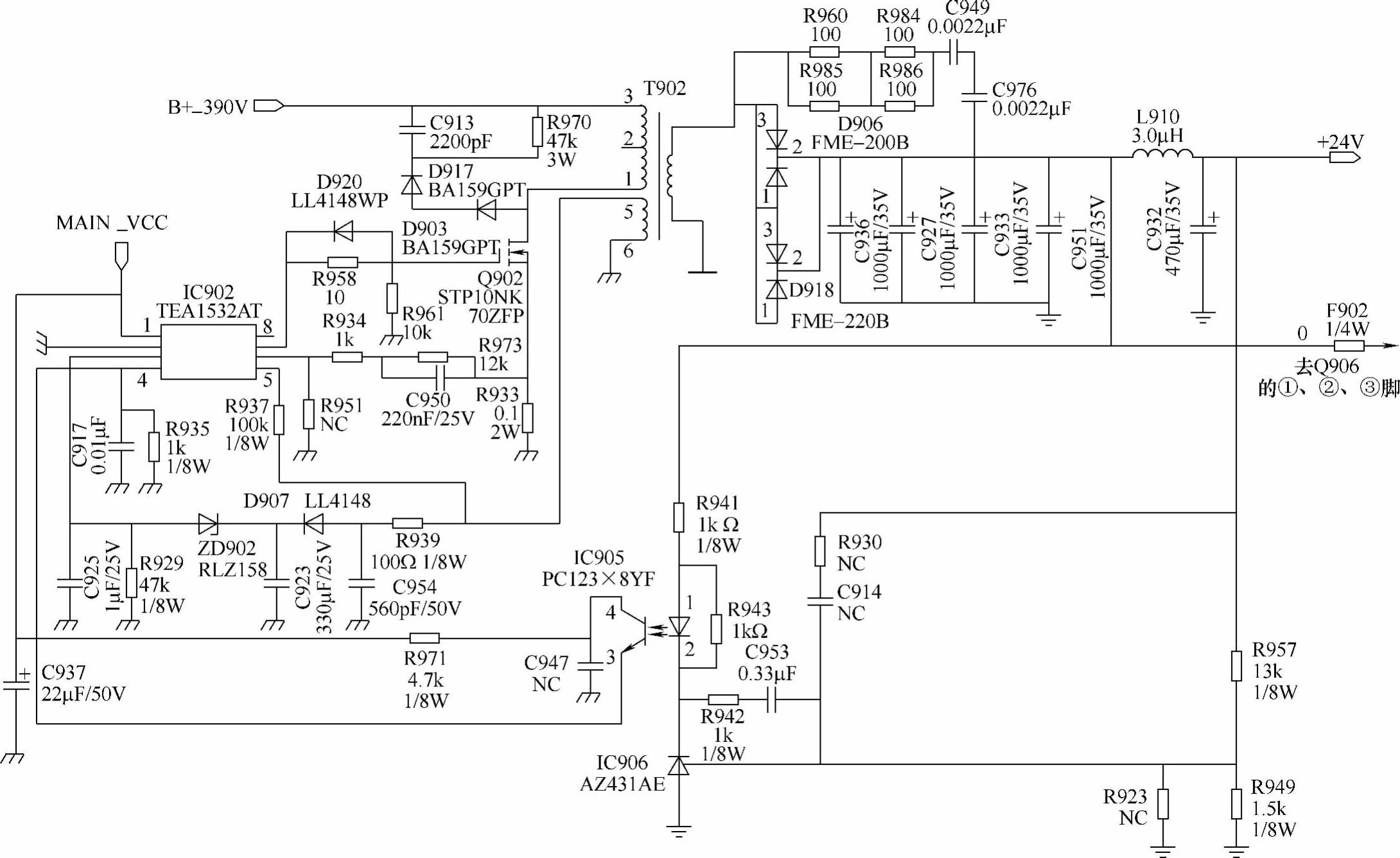

图8-5 +24V开关稳压电源电路原理图

(注:该图仅供参考)

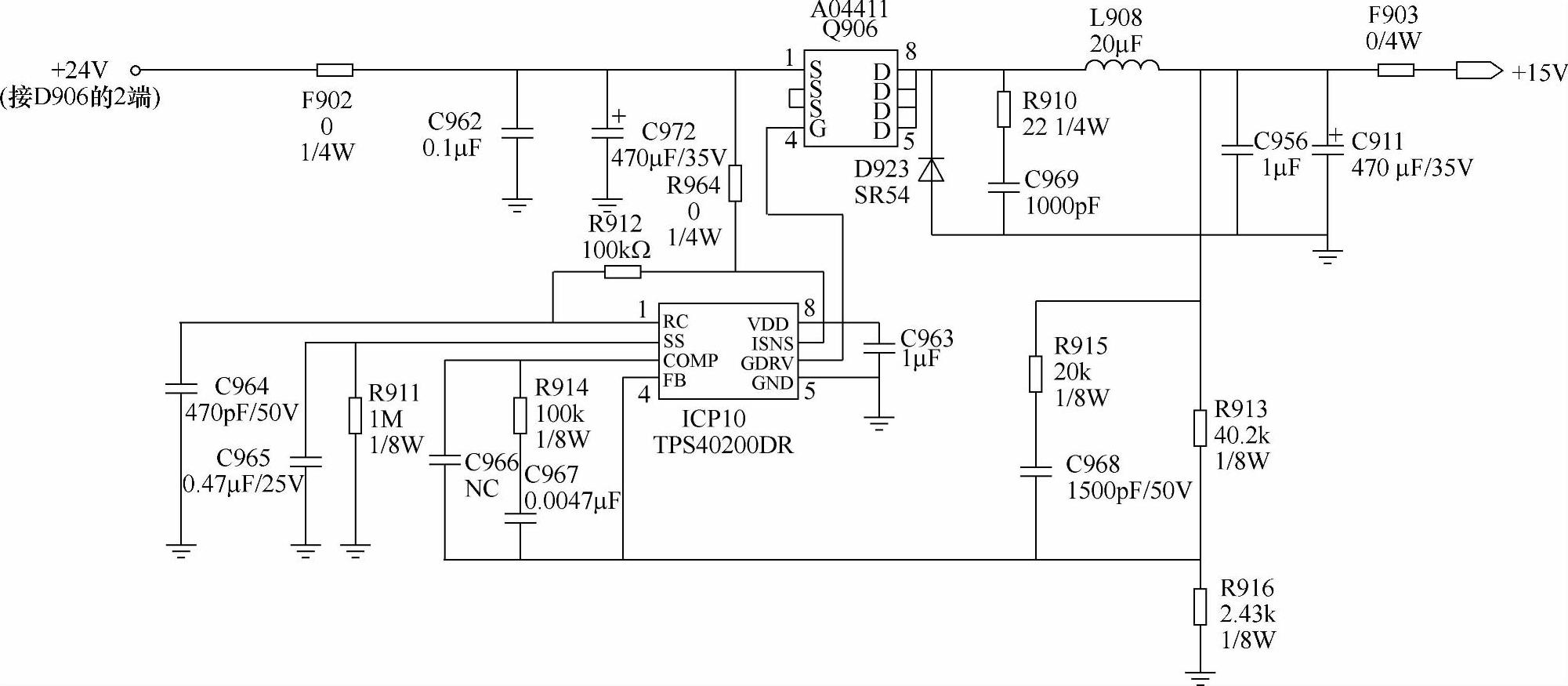

图8-6 +15V直流电压变换输出电路原理图

(注:该图仅供参考)

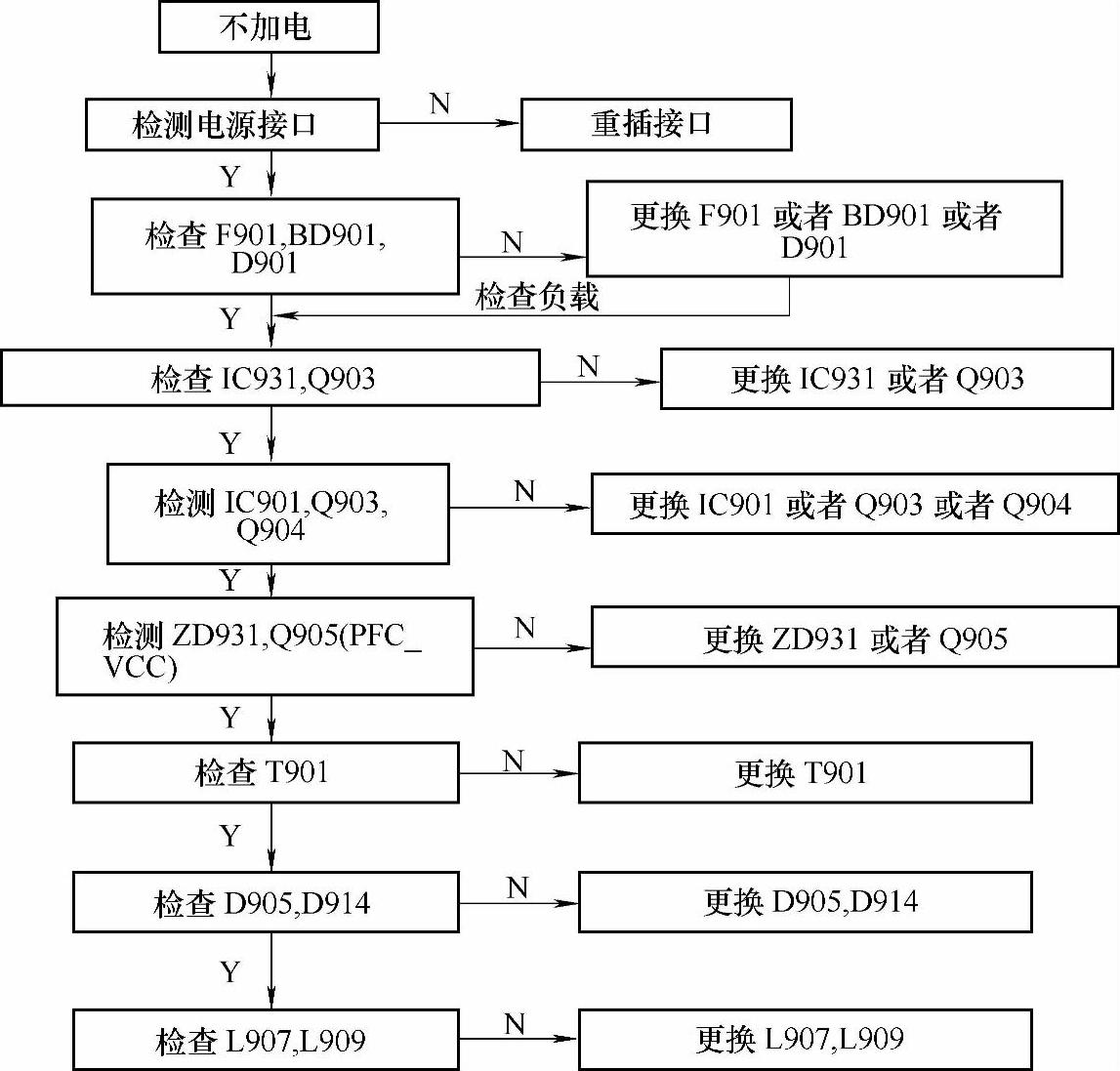

图8-7 电源板故障检修流程示意图

(注:该图仅供参考)

3)UPFC电压(390V)正常,但无+24V电压输出时,应首先注意检查图8-1中的Q907及其基极电路元器件。

4)+5V电压输出正常,但不能二次开机时,可首先检查图8-2中的Q904、IC904,必要时可将其直接换新。

5)待机保护时,可首先注意检查图8-3中的Q909和Q910。必要时可将ZD933两极短接,使Q910完全处于截止状态,不使IC903②脚受到任何干扰。同时也应注意检查Q903源极限流电阻R925(0.47Ω),必要时可将其换新。

6)无390V电压输出时,应首先注意检查图8-4中Q901源极的限流电阻R921,必要时可将其直接换新。

7)无+24V电压输出时,应注意检查图8-5中的Q902源极限流电阻R933(0.1Ω/2W),必要时将其直接换新。(www.daowen.com)

(2)安全注意事项

1)在维修过程中,不要用力按压或擦、刮液晶屏表面,避免损坏液晶屏。

2)当有水滴或其他黏性污染物掉在屏幕时,应立即擦拭,以防止显示器色彩发生变化。

3)在移动显示器之前应拔掉电源线。

4)检修电源板时,要注意不要被高压电击。

有关其他一些安全注意事项可参见前面一些章节中的相关介绍。

2.故障检修

(1)无电,指示灯不亮,但检查+300V正常

根据故障现象及初步检查结果,可判断+5V/+12V开关稳压电源未工作。检修时可采用电阻测量法,注意检查图8-1中的Q903、IC903及其周围元器件。经检查,结果是R925阻值呈∞。用0.47Ω/2W碳膜电阻代换后,故障排除。

小结:在图8-1中,R925(0.47Ω/2W)为电源开关管Q903的源极限流电阻,用于过电流检测。当其两端的取样电压大于0.7V时,会使IC903内部保护功能动作,检修时应加以注意。

(2)PFC输出电压始终为300V,但+5V正常

PFC输出电压不能上升为390V,而+5V电压又正常时,一般是功率因数校正电路没有工作。检修时应首先检查图8-4中的Q901、IC901及其外围元器件。经检查,IC901⑧脚始终无电压。因而说明PFC_VCC供电电路有故障。再进一步检查,结果是图8-1中的Q905基极钳位二极管ZD931反向漏电。用15V稳压二极管代换后,故障排除。

小结:在图8-1中,ZD931与Q905、R944等组成简易型串联开关稳压输出电路。当ZD931漏电或击穿时,Q905将处于截止状态,PFC_VCC和MAIN_VCC均无输出,故功率因数校正和+24V开关稳压电源均不工作。

(3)无+24V电压输出,但+5V、+12V、+390V正常

检查与分析:在该机的供电系统中,若仅无+24V电压输出,则是+24V开关稳压电源电路未工作,检修时可首先检查图8-5中IC902①脚电压。经检查,结果为0V,因而判断IC902①脚的MAIN_VCC供电电路有故障。这时应注意检查图8-1中的Q908及其基极控制电路。经进一步检查,最终是C916漏电。将其换新后,故障排除。

小结:在图8-1中,ZD903为5.6V稳压二极管,在有390V电压建立时,通过R994、R992、R993、R954分压将使ZD903反向导通,使Q907导通,Q908导通。因此,当C916漏电时,将影响ZD903正常导通,从而使Q908截止无输出,造成+24V开关稳压电源不工作。

(4)+5V电源正常,但不能开机

+5V电源正常,说明+5V开关稳压电源正常工作,而不能开机则是待机控制或VCC供电电路有故障。检修时可首先从检测VCC输出电压入手。VCC输出电压是由图8-1中的D913整流、C918滤波输出的,主要为功率因数校正和+24V开关稳压电源提供工作电压。经检查,结果是R945烧断,将其换新后,故障排除。

小结:在图8-1中,R945为4.7Ω限流电阻,当其烧断时,其负载电路常有过电流元器件出现。因此,检修时还需对其负载电路元件进行认真检查,特别是电容元器件是否有漏电现象,必要时可将其换新等。
