在厦华LC-37/42FE18机型中，DC-DC直流电压变换电路比较分散，它主要以9VSC、5VSC、18VSC、VSb（3V）等几组直流电压为基础，通过x505、x14接口电路为不同负载电路供电，如图7-6所示。

图7-6 电源板与主板供电接口电路原理图

（注：该图仅供参考）

1.9VSC直流电压供电电路

首先在图7-4中，由D520整流，C561、C563滤波输出的18V电压，有一路径N504（KA7809R）稳压形成9VSC电压，如图7-7所示。9VSC电压通过x505①脚、x14①脚送入主板电路后，作为＋9V_MAIN电压，主要为N708（NJW1109音频信号处理电路）的①、⑥脚和MSP4440K-QA音频输出电路的㊴脚供电。因此，当x14的①脚无＋9V_MAIN电压输出时，无伴音，这时应注意检查N504（KA7809OR）＋9V稳压器是否正常。

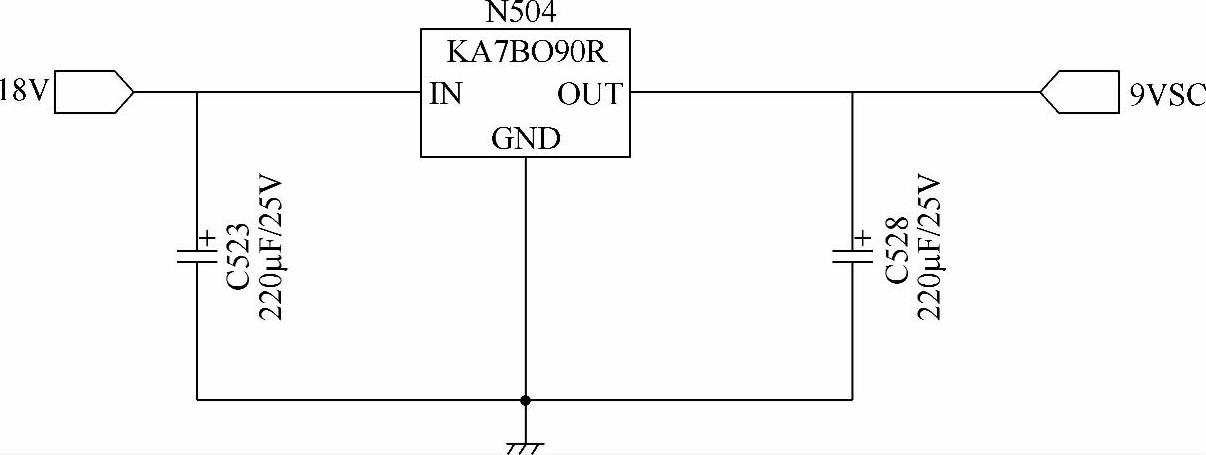

图7-7 N504（KA7809OR）9VSC稳压电路原理图

（注：该图仅供参考）

2.5VSC直流电压供电电路

首先由图7-1中，D511整流C534、C536、C539滤波输出的5V电压，经图7-2中的N510（SI9933ADY）控制输出后，变为5VSC电压通过x505③脚、x14③脚送入主板电路，并作为＋5V_MAIN为负载电路供电。但＋5V_MAIN除作为＋5V MSP为MSP4440K-QA的（65）、（66）脚供电（见图7-8）及作为＋5V_USB为N706（AIC157B）的⑦脚供电（见图7-9）外，还主要通过N25、N724（AS1117-3V3）稳压变换为3.3V直流电压，其电路原理图如图7-10和图7-11所示。

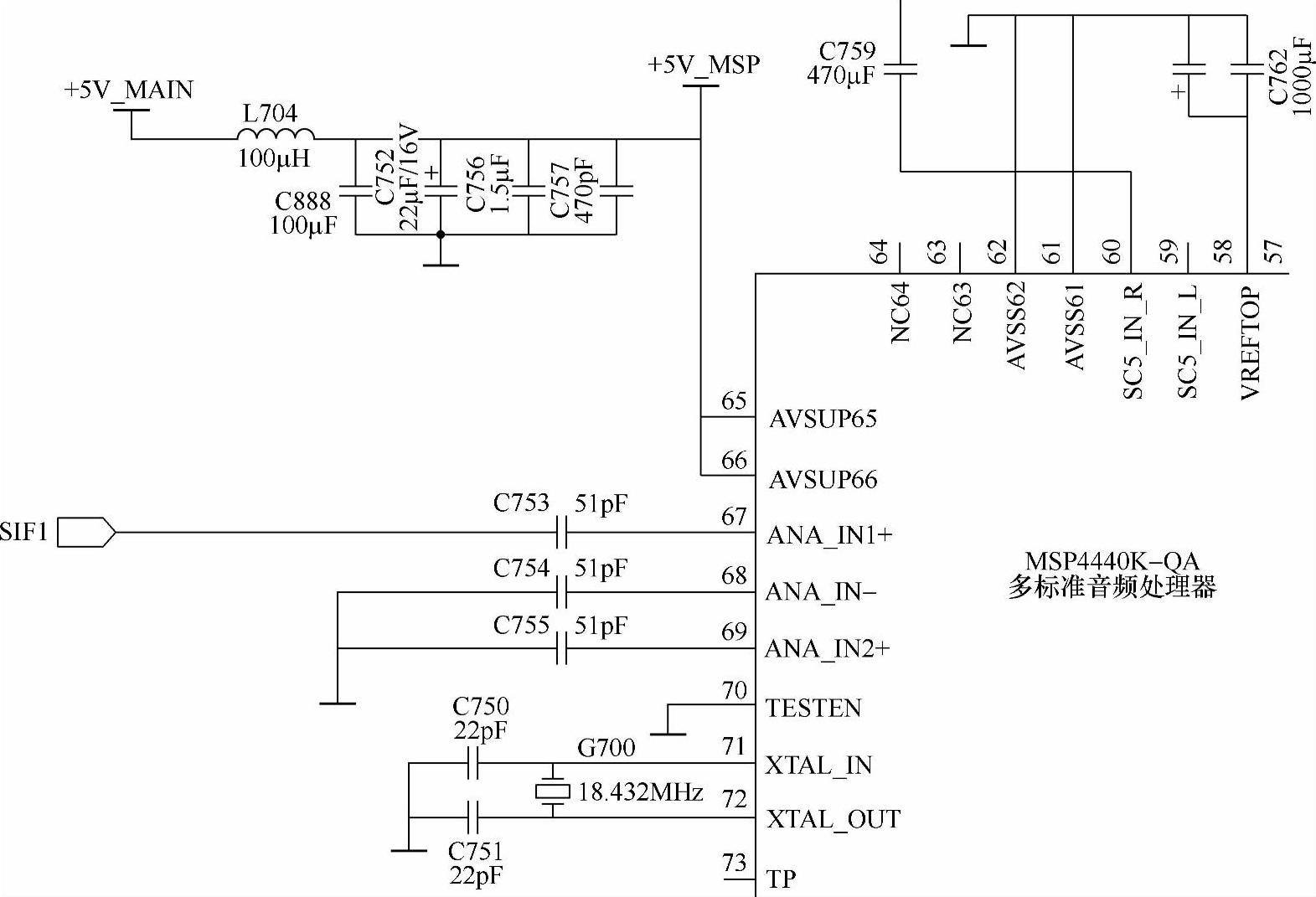

图7-8 ＋5V_MSP供电电路原理图

（注：该图仅供参考）

在图7-10中，＋5V_MAIN经N25（AS1117-3V3）稳压输出的3.3V电压，分别通过L33、L35、L36、L34形成＋3.3V_32BAR、＋3.3V_32BAM、＋3.3V32BVP、＋3.3V_32BXVDD电压。其中，＋3.3V_32BAR主要为N2（PW328）的V6、W6、W5、AA1、AB1、AB2、AD4、AF2、AF3端脚供电；＋3.3V32BAM主要为N2（PW328）的R2、R4端脚供电；＋3.3V_32BVP主要为N2（PW328）的AA7、AB5端脚供电；＋3.3V_32BXVDD主要为N2（PW328）的AD7端脚供电。

在图7-11中，＋5V_MAIN经N724（AS1117-3V3）稳压输出的3.3V电压（＋3.3V_MAIN），除经L20、L31、L25等滤波输出＋3.3V_328VDD、＋3.3V328URES、＋3.3V_328ADC（见图7-12）为N2（PW328）的F9、F10、F14、F15、F16、L5、L6、M5、M6、AA10～AA12、AA16～AA18、AB10～AB12和AD19、

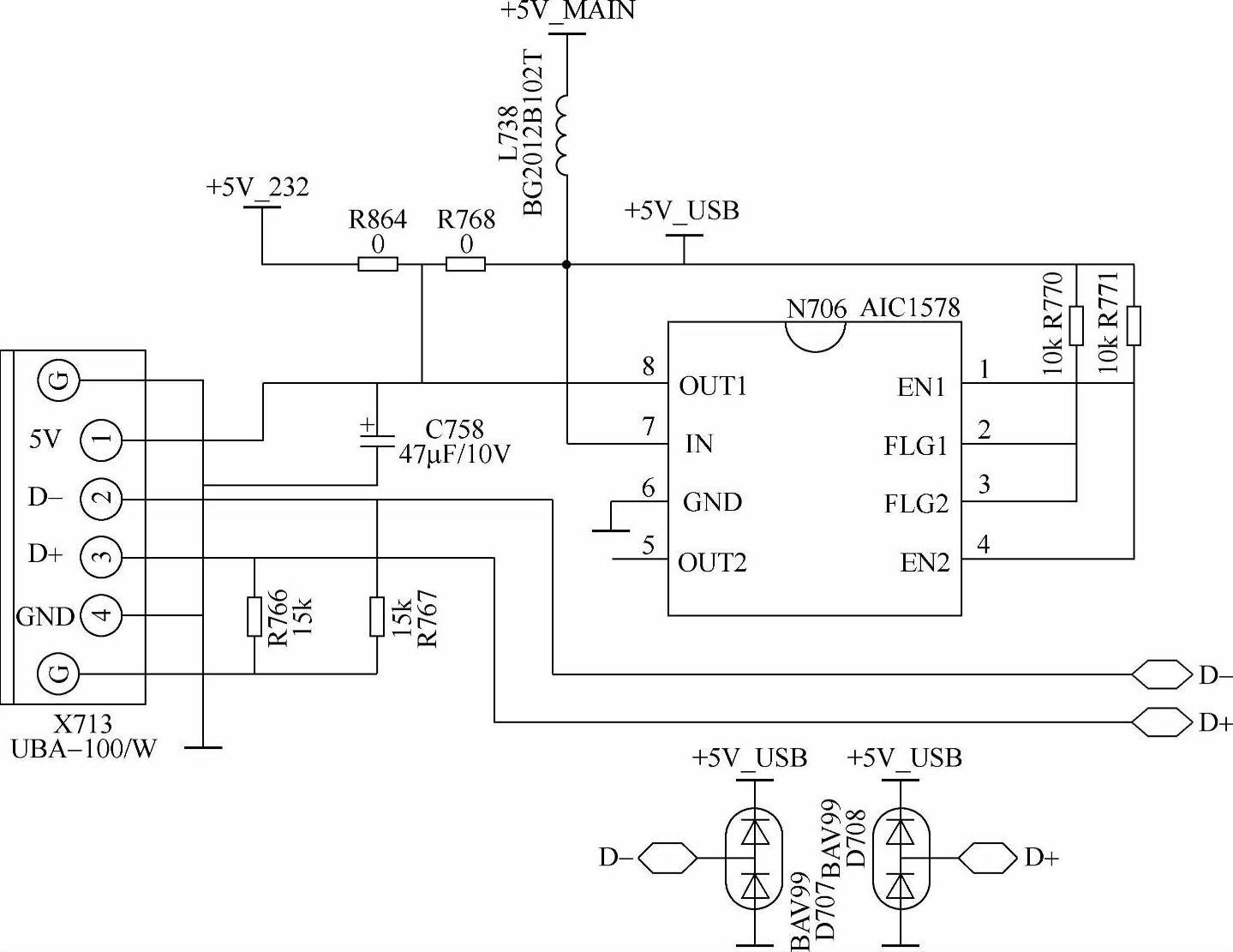

图7-9 ＋5V_USB供电电路原理图

（注：该图仅供参考）

图7-10 N25（AS1117-3V3）＋3.3V稳压电路原理图

（注：该图仅供参考）

F24、C25端脚供电，以及通过L11、C112等滤波形成＋3.3V_HDMI（见图7-13），再经L15、L16、L14、L18、L17分别输出XTAL_VCC、VDI-AVCC、DVI DVCC、REGVCC、DVI_PVCC（见图7-14）为数字视频信号接口电路供电外，还通过L737形成＋3.3VD和由N719（AS1117-1V8）稳压输出＋1.8VD直流电压，其电路原理如图7-15所示。

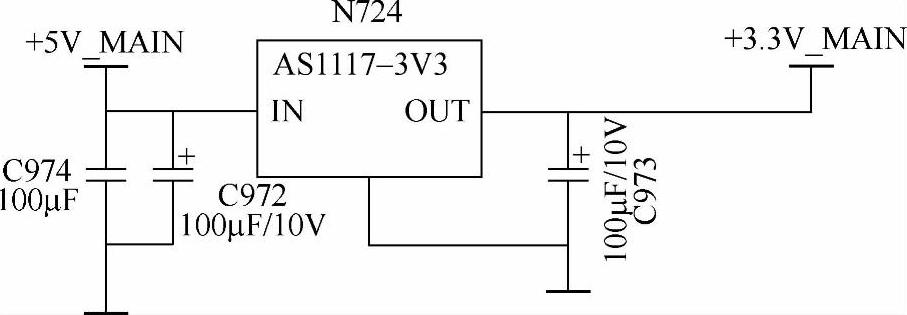

图7-11 N724（AS1117-3V3）＋3.3V_MAIN稳压电路原理图

（注：该图仅供参考）

图7-12 ＋3.3V_328VDD/＋3.3V_328URES/＋3.3328ADC直流电压滤波输出电路原理图(www.daowen.com)

（注：该图仅供参考）

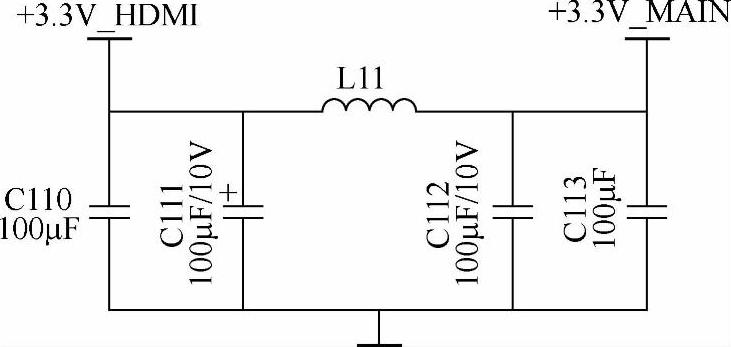

图7-13 ＋3.3V_HDMI电压输出电路原理图

（注：该图仅供参考）

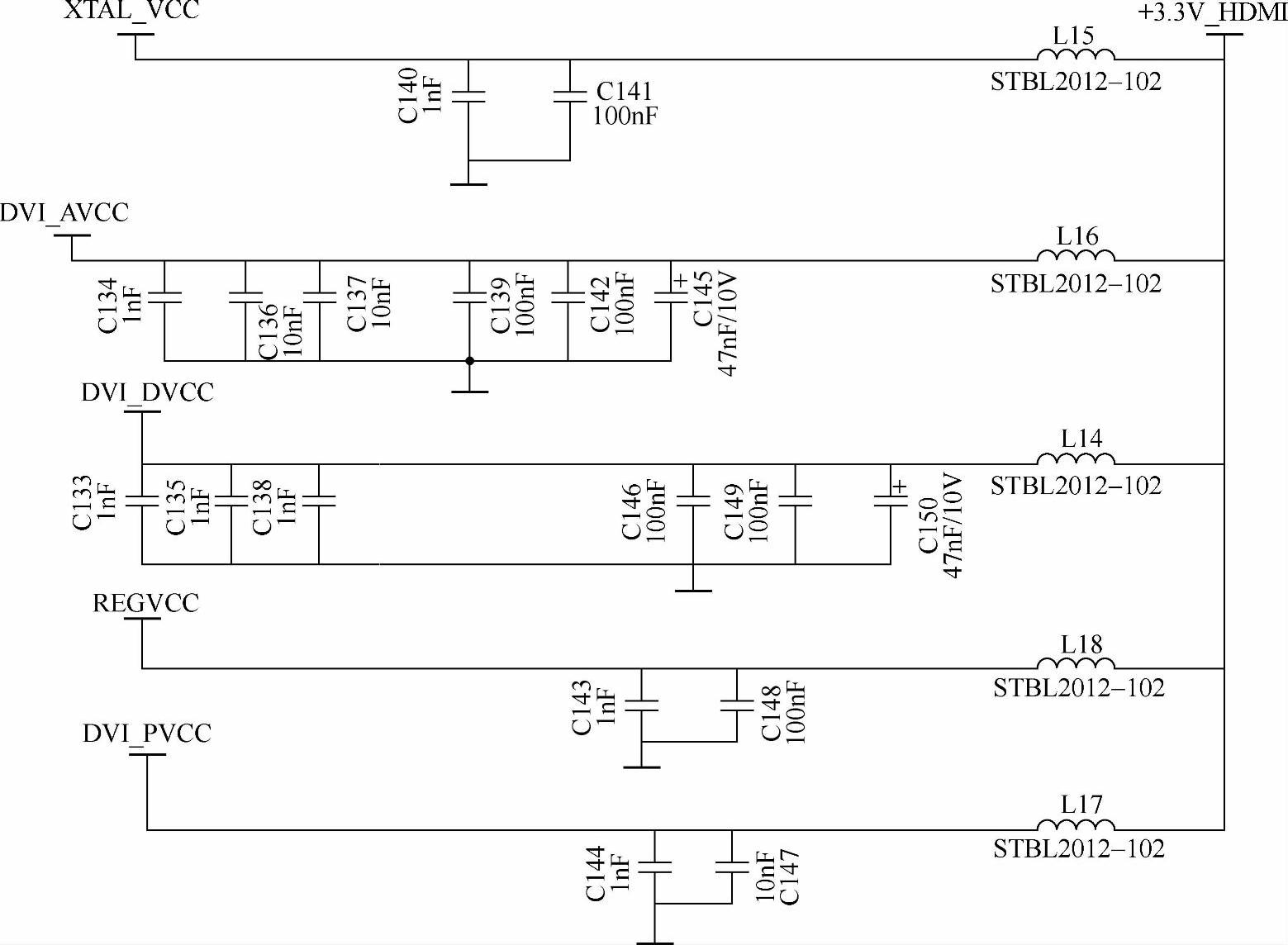

图7-14 ＋3.3V_HDMI直流电压分支输出电路原理图

（注：该图仅供参考）

在图7-15中，＋3.3VD主要为N717（T312）的（120）、（115）、（105）脚供电；＋1.8VD主要为N717（T312）的（106）、（116）脚供电；＋1.8V_AVDD主要为N717的⑳、㉓、㉗、㉘脚供电；＋1.8V_PLL主要为N717（125）脚供电；＋1.8V_OSC主要为N717⑨脚供电；＋1.8V_ADC主要为N717的⑫、⑮脚供电。

图7-15 N719（AS1117-1V8）＋1.8VD直流电压变换输出电路原理图

（注：该图仅供参考）

在图7-11中，由N724稳压输出的＋3.3V_MAIN直流电压，除了对上述输出电路供电外，还通过L40、C314～C319、C321、C323、C326～C330等滤波后，作为＋3.3V_200D为x11（FJ205C）的⑮脚、N12（AM29LV320DB90EC）的⑬、⑫、⑭、㊲、㊼脚等供电。同时，又经L10、C101滤波后，作为＋3.3V_P电压为N15（＠1_AB1）的④、⑤、⑦、⑧脚供电，其滤波输出电路原理图如图7-16所示。

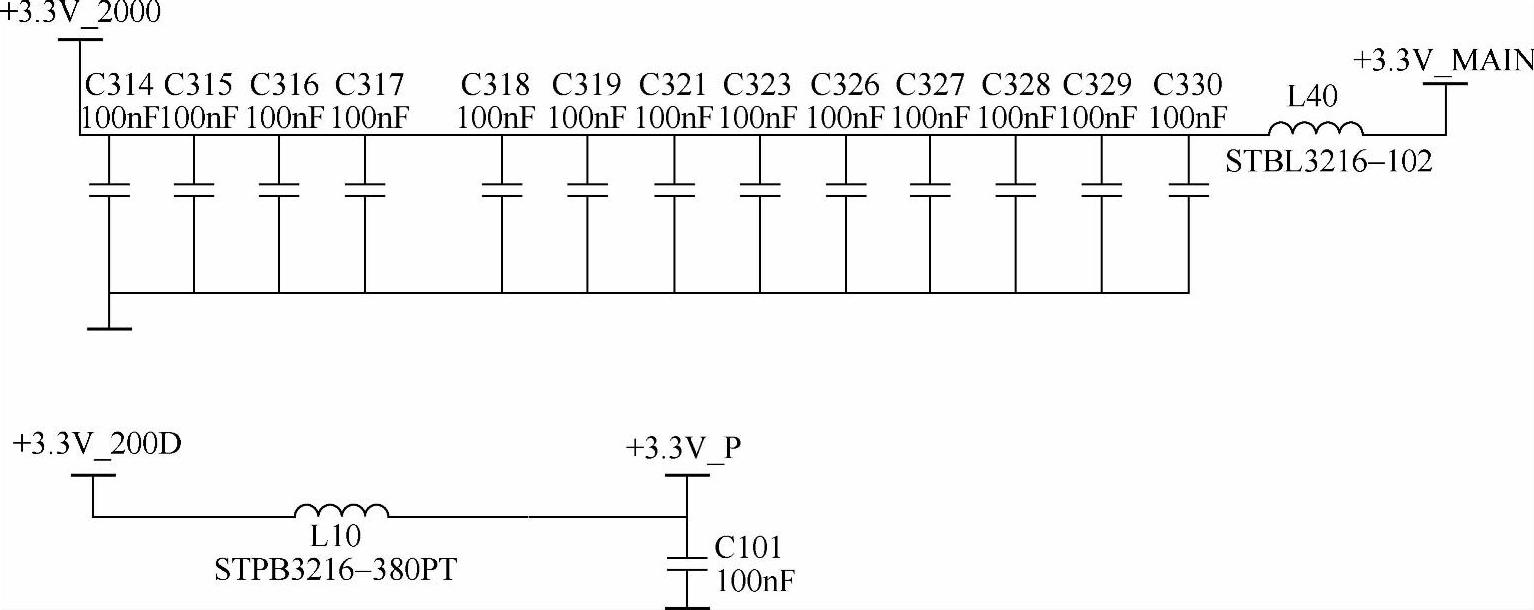

图7-16 ＋3.3V_200D/＋3.3V_P滤波输出电路原理图

在图7-16中，＋3.3V_200D电压还分别经N24（AS1117-2V5）、N29（AS1117-2V5）稳压输出＋2.5V_328VDD、＋2.5V_200D两组电压，如图7-17所示。其中，＋2.5V_328VDD主要为N2（PW328）的F22、G21、G22、H21、J21、K21、L21、M21、N21、P21、R21、T21、U21、V21、W21、W22、Y21、Y22、AD26、AA25、W25、U26、P26、M25、L23、J23、R22等端脚供电；＋2.5V_200D主要为N3（PWM2010）的AD30、AE30、AF30、AA30、AB30、AC30、AD29、AA29等端脚供电。

在5VSC（＋5V_MAIN）的供电系统中，＋5V_MAIN还通过N714（MP1412）变换输出＋1VD直流电压，主要为N717（T312）的③脚、㉟脚供电。其直流电压变换电路原理图如图7-18所示。

3.18VSC直流电压供电电路

在图7-4中，由D520整流、C561、C563滤波输出的18V电压，除通过N504稳压输出9VSC电压（见图7-7）外，还通过L508、C555滤波输出，作为18VSC通过x505⑤、⑥脚和x14⑤、⑥脚送入主板电路，并作为＋18V_MAIN为负载供电，见图7-6。但＋18V_MAIN电压是在通过N8、N9、N10（MP1412）变换为低压直流电压后再向负载供电的，其直流电压变换电路原理图如图7-19所示。其中，＋1.6V_2000电压主要为N3（PWM2010）的G6、F9、E10、F13、E14、F17、F18、E21、F22、E25、F26、M5、L6、J28、K29、T5、R6、N28、P29、W5、Y6、

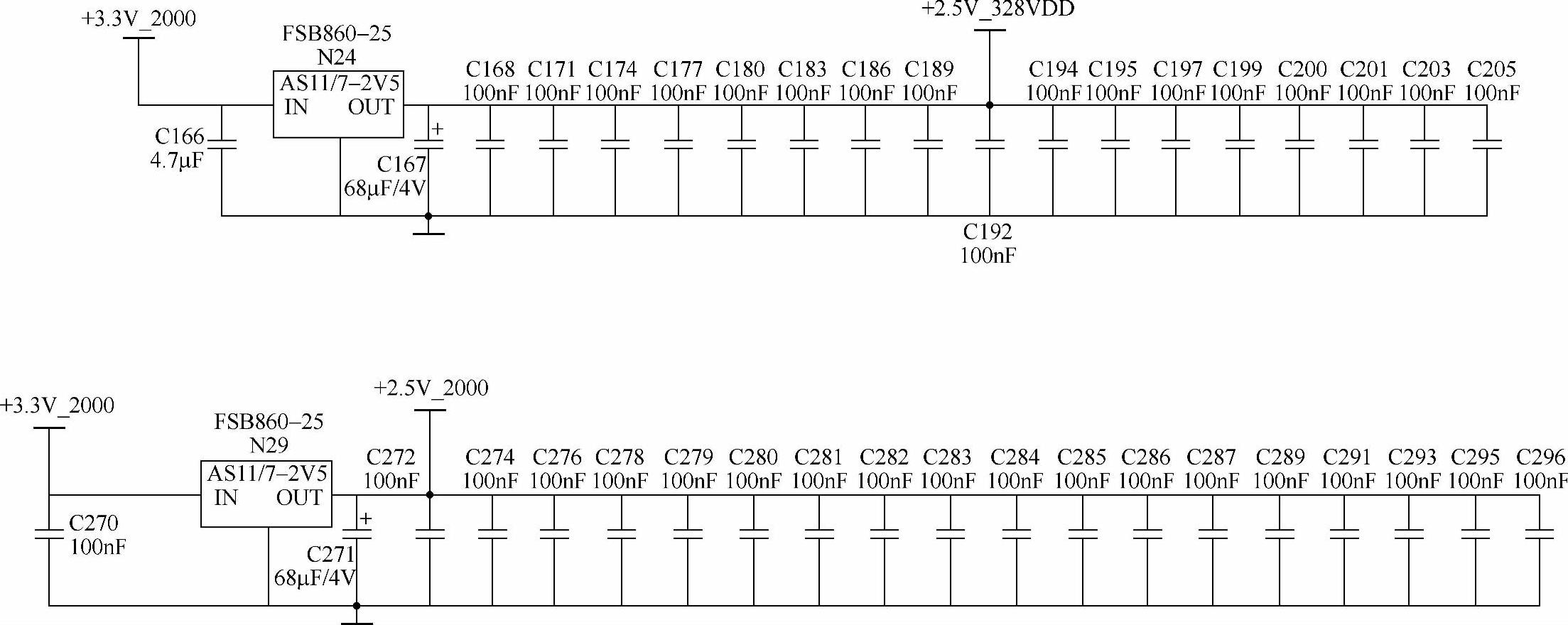

图7-17 ＋2.5V_328VDD/＋2.5V_200D稳压输出电路原理图

（注：该图仅供参考）

U28、V29、AC5、AD6、AA28、AB28、AH9、AH13、AH17、AH18、AH22、AH26、AE28、AF28、AJ10、AJ14、AJ21、AJ25脚供电；＋1.8V_328VDD电压主要为N2（PW328）的F6～F8、F11～F13、F17～F21、G6、H6、J5、J6、K5、K6、AA9、AA13～AA15、AA19～AA22、AB9、AB13～AB15、AB19～AB22脚供电；＋3.3V_MAIN电压主要为N2（PW328）AF9、AD9、AB8脚的上偏置电路等供电。

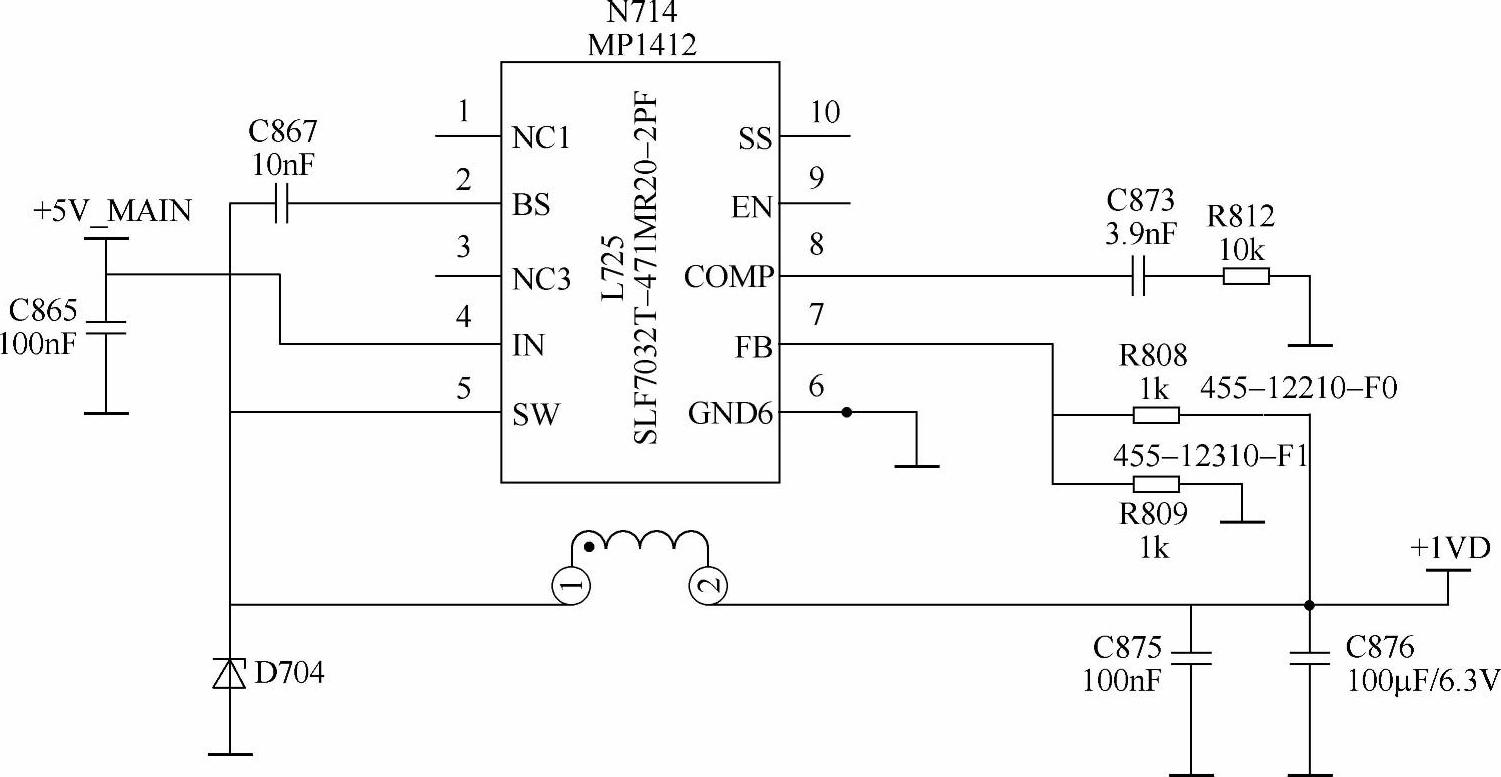

图7-18 ＋1VD直流电压变换输出电路原理图

（注：该图仅供参考）

但在该供电系统中，＋18V_MAIN电压除了为伴音功放电路供电外，还通过N26（Si4532DY）输出VLCD电压，为屏电路供电，其电路原理图如图7-20所示。在图7-20中，N26（Si4532DY）是一种内含绝缘栅场效应开关管的电源开关控制器。其中，②脚用于输入LCD_ON控制信号，当该信号为高电平时N26的⑤、⑥脚输出VLCD，并通过x15的④脚供给屏电路，如图7-21所示。
