在飞利浦32PFL3403型平板电视机的供电源系统中，有两组由调宽脉冲控制的开关稳压电源：一组用于产生＋5V电源，供给中央微控制系统；另一组产生＋24V和＋12V电压，用于给整机电路供电。因此，调宽脉冲控制的开关电源是整机供电系统中的重要组成部分。

1.＋5V开关稳压电源

在飞利浦32PFL3403型平板电视机中，＋5V开关稳压电源主要由IC931（实物标注型号为TNY277PN）、T901、D935等组成，其实物组装如图1-15所示，电路原理图如图1-13所示。

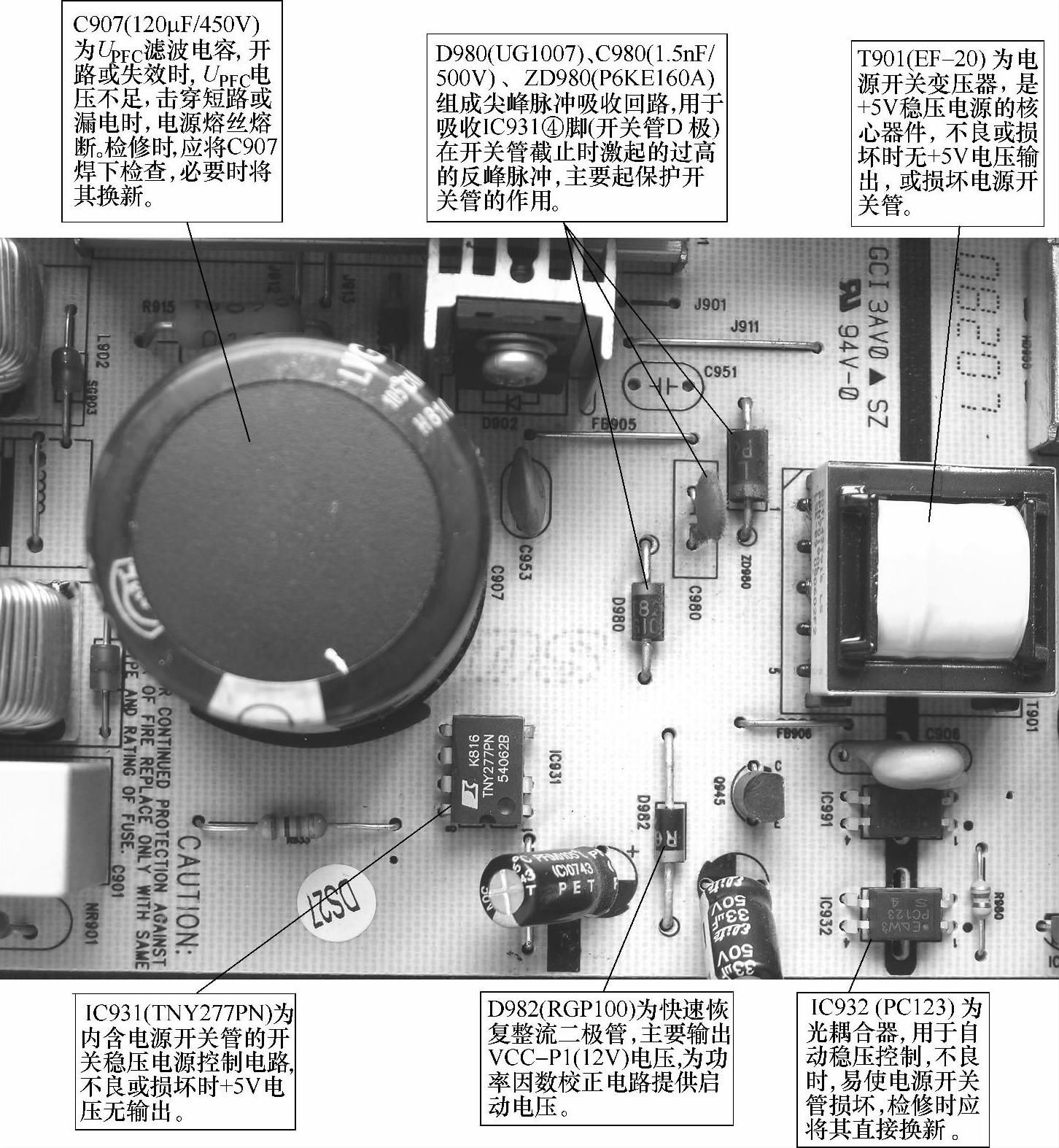

图1-15 IC931（TNY277PN）等＋5V稳压电源电路元器件实物组装图

在图1-13中，IC901（TNY277PN）是＋5V开关稳压电源的核心器件，它是一种内含MOSFET的开关电源控制器，其主要特点是内藏开关管及开关管的栅极，无需再设置启动电压输入引脚。其引脚功能见表1-2。

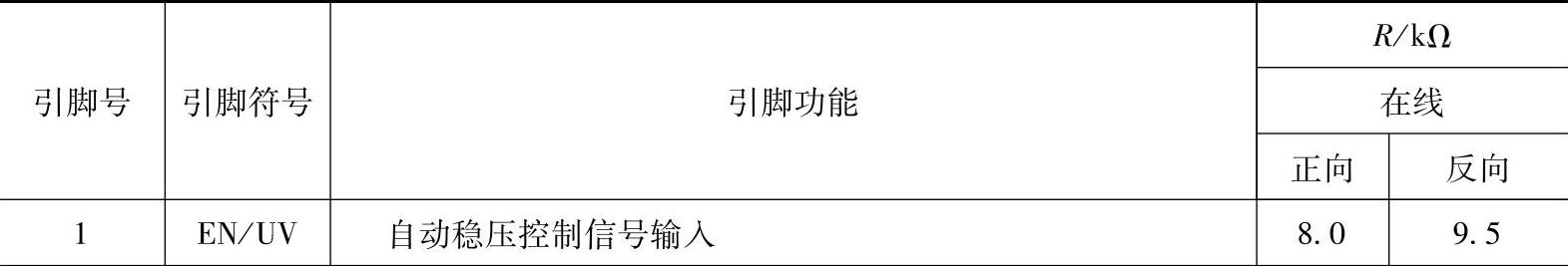

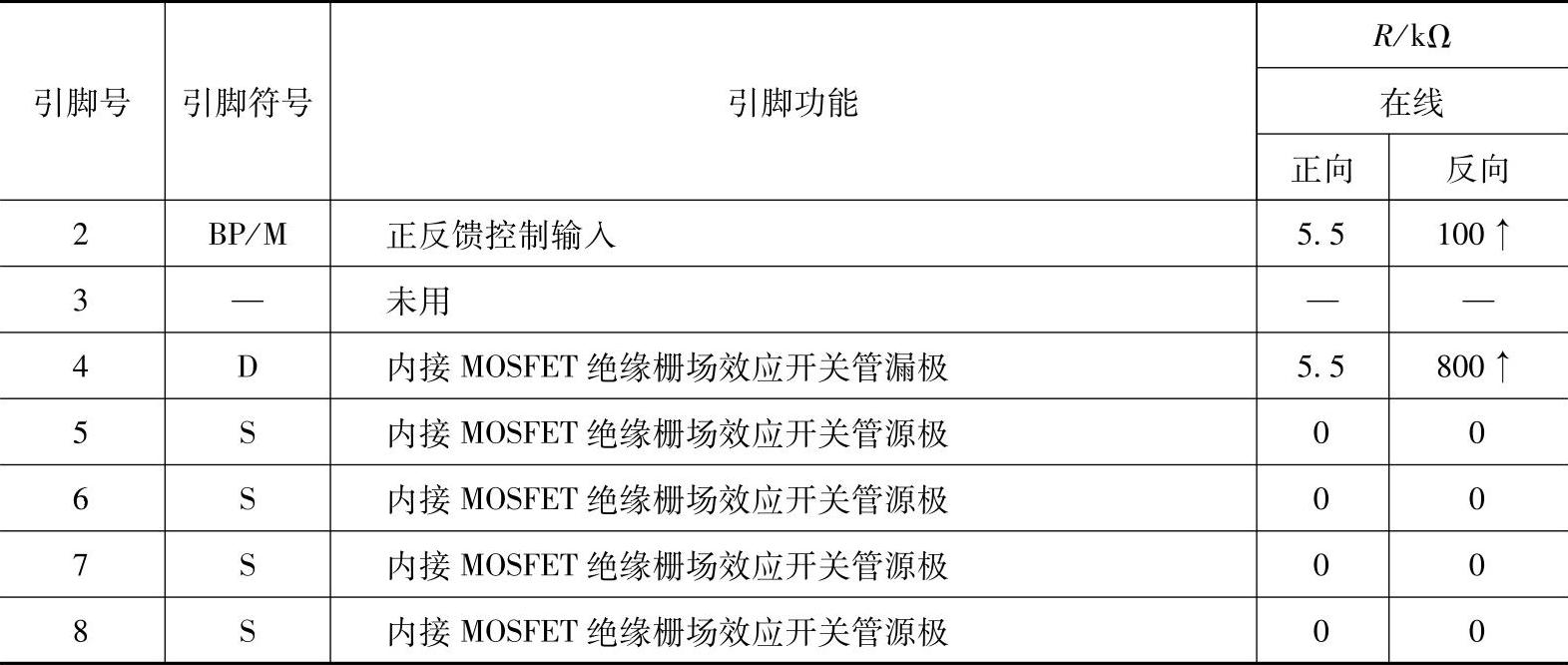

表1-2 IC931（TNY277PN开关电源控制器）引脚使用功能

（续）

（1）开关振荡电路

开关振荡电路主要由IC931（TNY277PN）④、②脚内部电路及T901的1～2绕组等组成。在接通电源时，由全桥整流输出的300V电压通过T901的1～2绕组加到IC931的④脚，通过IC内部控制，使IC931的内置开关管导通，即IC931的4脚与⑤、⑥、⑦、⑧脚导通，T901的1～2一次绕组中有电流通过，并产生①脚正，②脚负的感应电动势，同时，在T901的自感作用下，4～5反馈绕组也感应出电动势，且为⑤脚正，④脚负（在T901中，1～2绕组的2脚与4～5绕组的4脚为同名端）。随着IC931内置开关管深入导通，T901的1～2绕组中的导通电流增大，其感应电动势增大，反馈绕组中的感应电动势也增大，但在IC931内置开关管饱和导通后，T901一次绕组和反馈绕组中的导通电流不再增大，其感应电动势的极性翻转。D981整流输出正电压，通过R998、R984等送入IC931②脚内部，通过内电路控制开关管退出饱和状态，并在正反馈激励下很快进入截止状态。在截止期过后，IC931在U_PFC的作用下，又开始导通，并重复上述过程，从而形成开关振荡。

（2）整流输出电路

在图1-13中，主要有两组整流输出电路：一个是由D982和C959组成，另一个是由D935和C985组成。前者是由T901的4～5绕组供电，后者是由T901的9～8绕组供电。

在图1-13中，T901的1～2一次绕组的②脚与二次绕组的⑨脚为同名端。在IC931导通期间二次绕组感应电压的极性为⑨脚负、⑧脚正，故D935是处于截止状态。同样，D982也是处于截止状态。当IC931截止时，由于感应电动势翻转，故二次绕组的⑨脚为正电压，D935导通，一方面向负载供电，另一方面向C985充电，同时。D982导通，一方面为功率因数校正电路供电，另一方面向C959充电。

因此，在图1-13中，D935、D982的整流输出是在IC931截止期间进行的。也就是说，在IC931的④～⑤、⑥、⑦、⑧脚截止期间，由D935、D982整流向负载供电；在IC931的④～⑤、⑥、⑦、⑧脚导通期间，由C985、C959放电向负载供电。

在图1-13中，D935的实物型号为SDP1040CT，是一种双整流二极管，其实物组装如图1-16所示。D935主要用于产生＋5VSB电压，为中央微控制系统供电，同时也通过DC-DC直流变换电路输出＋3V3_SW、＋2V6、＋1V2等低电压，并为一些小信号及控制电路供电。因此，当D935不良或损坏时，电源指示灯不亮，控制功能失效，整机不工作。

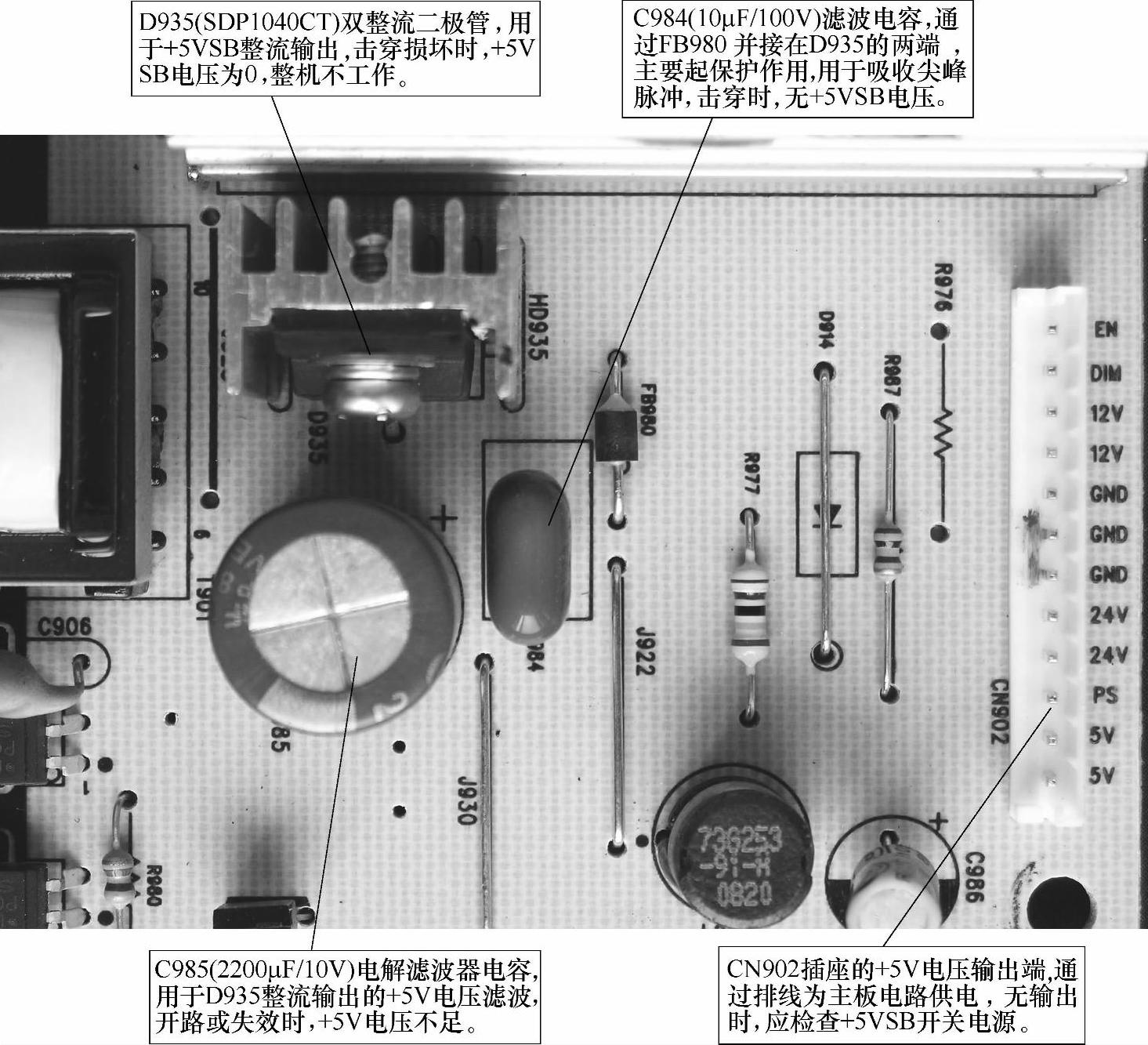

图1-16 ＋5VSB整流输出电路元件实物组装图

（3）自动稳压电路

在图1-13中，IC932（实物型号为PC123）光耦合器与IC982（TL431）、R983、R995、R988、IC931①脚等构成自动稳压环路。

当＋5VSB输出电压升高时，IC932导通电流增大，IC931①脚的控制电压下降，IC内部控制开关管的导通时间缩短，D935整流输出电压下降，起到自动稳压作用。当＋5VSB输出电压下降时，上述过程相反，也起到自动稳压控制作用。

在图1-13中，IC932和IC982是关键元器件，不良时会使IC931击穿损坏，检修时应特别注意。其实物组装如图1-17所示。(www.daowen.com)

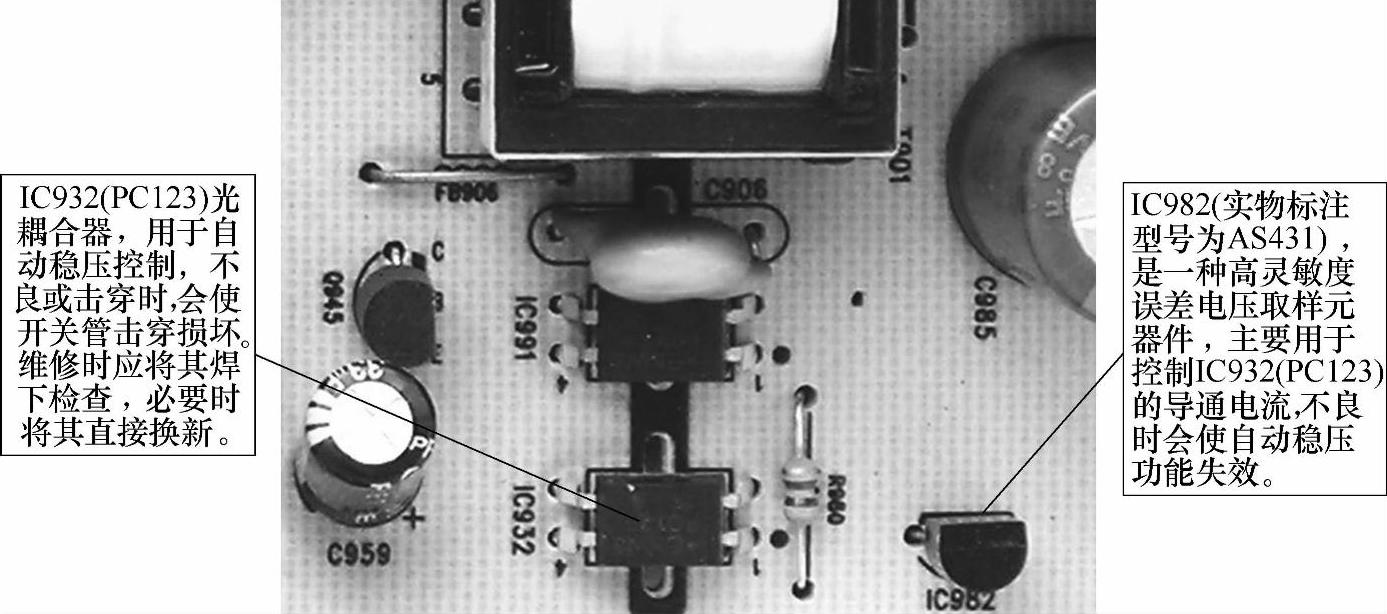

图1-17 自动稳压环路中的光耦合器和灵智控制元器件实物组装图

（4）保护电路

在图1-13中有两种保护电路：一个是由C980、D980、ZD980组成的尖峰脉冲吸收回路，另一个是由ZD965、ZD966、Q992等组成的过电压保护电路。

尖峰脉冲吸收回路主要用于吸收IC931内置开关管截止时在④脚激起的反峰脉冲，以保护IC931不被过高的反峰脉冲击穿损坏。过电压保护电路主要是防止＋12V、＋24V电压输出过高而损坏负载电路中的元器件。当＋24V或＋12V电压过高时，ZD965或ZD966会反向击穿导通，使Q992导通，从而执行“STANDBY IN”的待机功能。

在该机中，待机控制功能主要由IC932和IC991两部分电路来完成。IC991与Q988、Q945组成VCC_PFC开关电路，如图1-14所示。当待机功能动作时，“STANDBY-IN”为低电平，IC991截止，Q945截止，功率因数校正电路不工作，U_PFC输出电压为300V，＋24V、＋12V开关电源输出电压下降，负载电路不工作。当Q992导通时，IC982通过IC932控制IC931工作在低频状态，使＋5VSB电压下降，IC991导通电流减小，Q945反偏截止，从而也使U_PFC输出电压下降，起到保护作用。但该保护功能动作时，会使中央微控制功能失效。

2.＋12V、＋24V开关稳压电源

在飞利浦32PFL3403型平板电视机中，＋12V、＋24V开关稳压电源主要由IC951（L6599D）、T902、Q952、D955、D956等组成，其实物组装如图1-18和图1-19所示，电路原理图如图1-20和图1-21所示。

图1-18 ＋12V、＋24V开关电源稳压控制器实物组装图

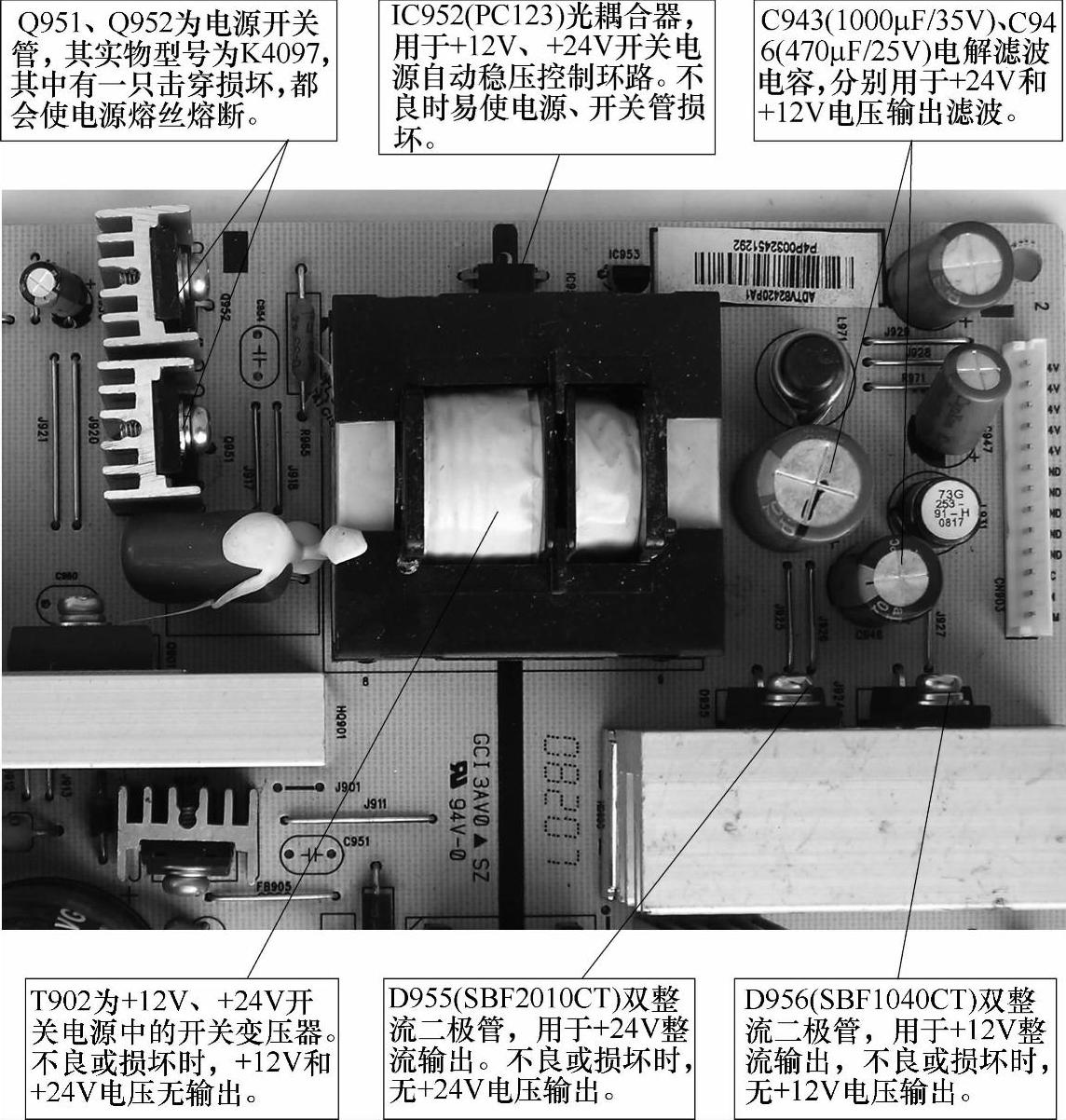

图1-19 ＋12V、＋24V开关电源分立元器件实物组装图

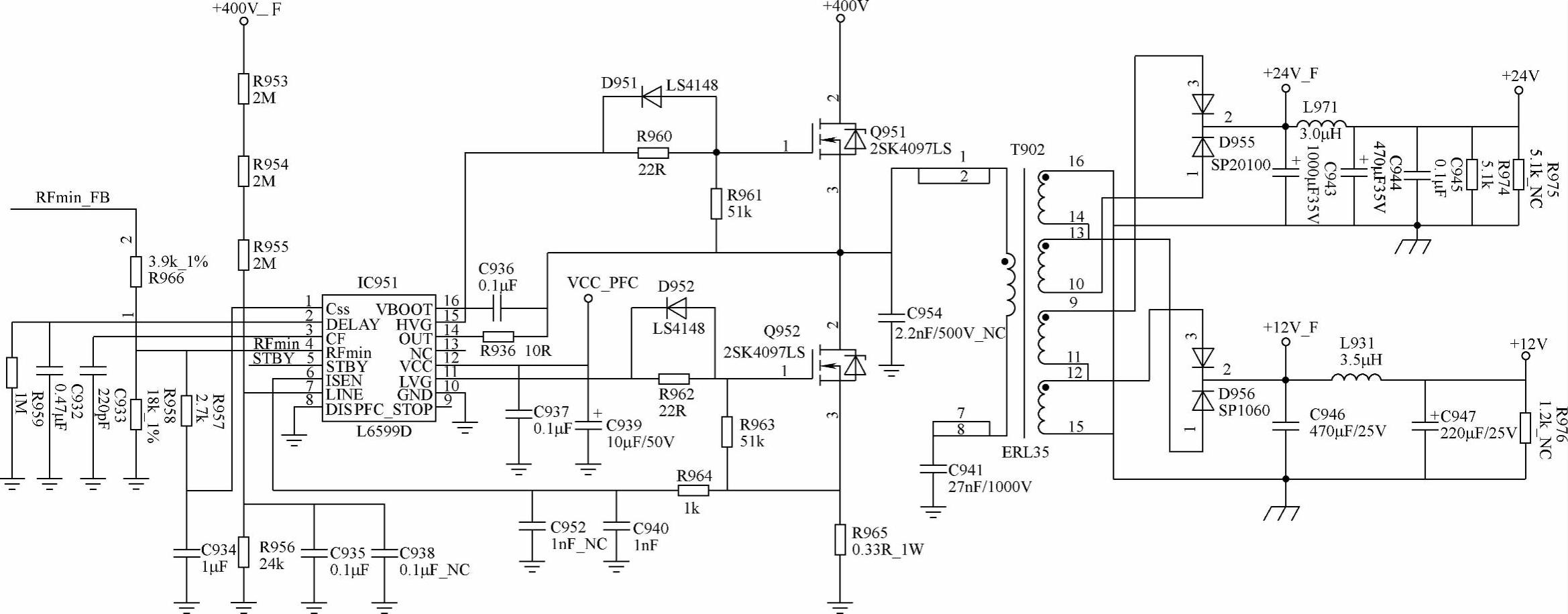

图1-20 ＋12V、＋24V开关稳压电源电路原理图

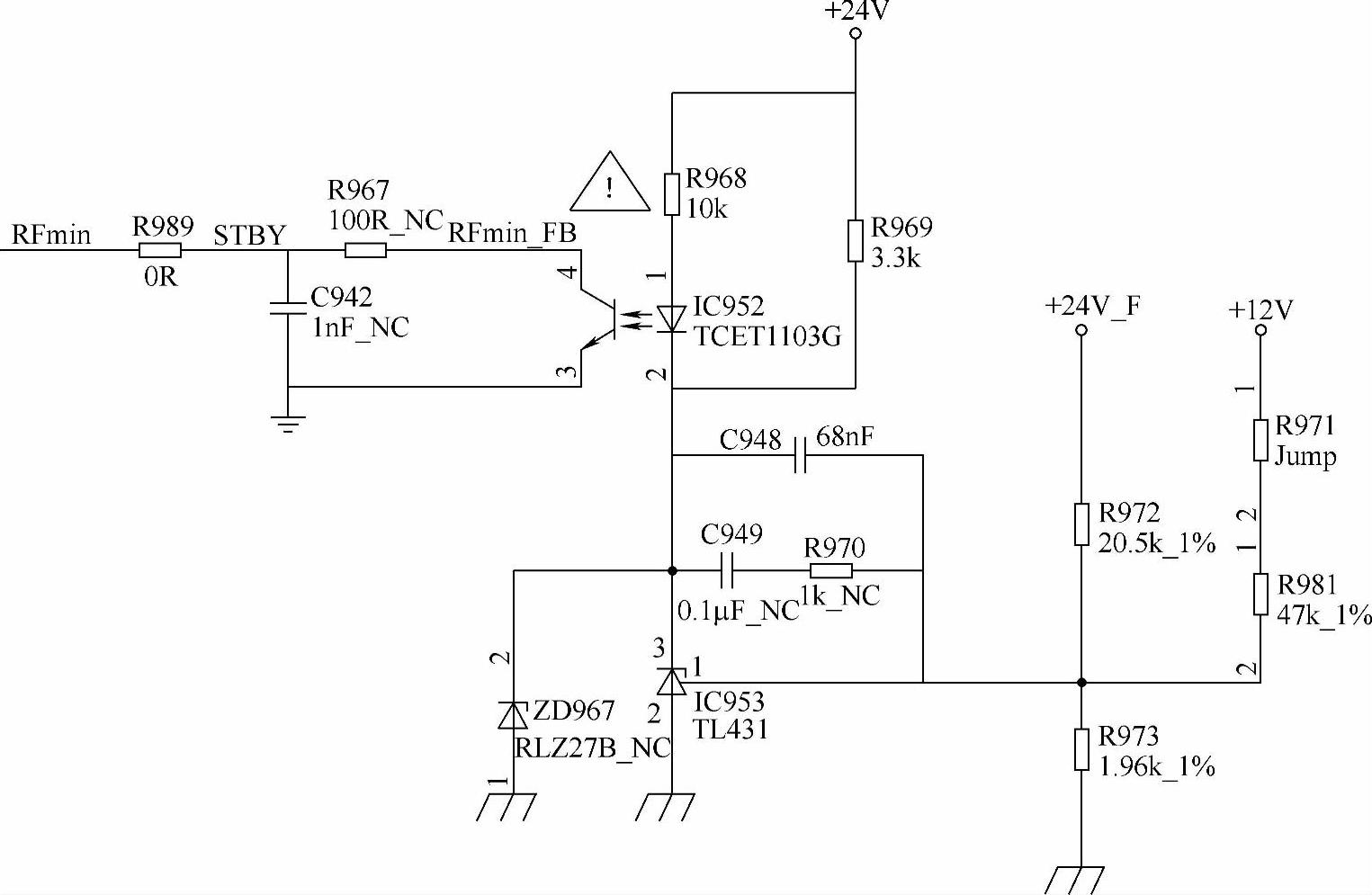

图1-21 ＋12V、＋24V开关电源自动稳压控制电路原理图

在图1-18中，IC951（L6599D）是一种PWM调宽脉冲控制器，是＋12V、＋24V开关电源的核心器件，其引脚功能见表1-3。

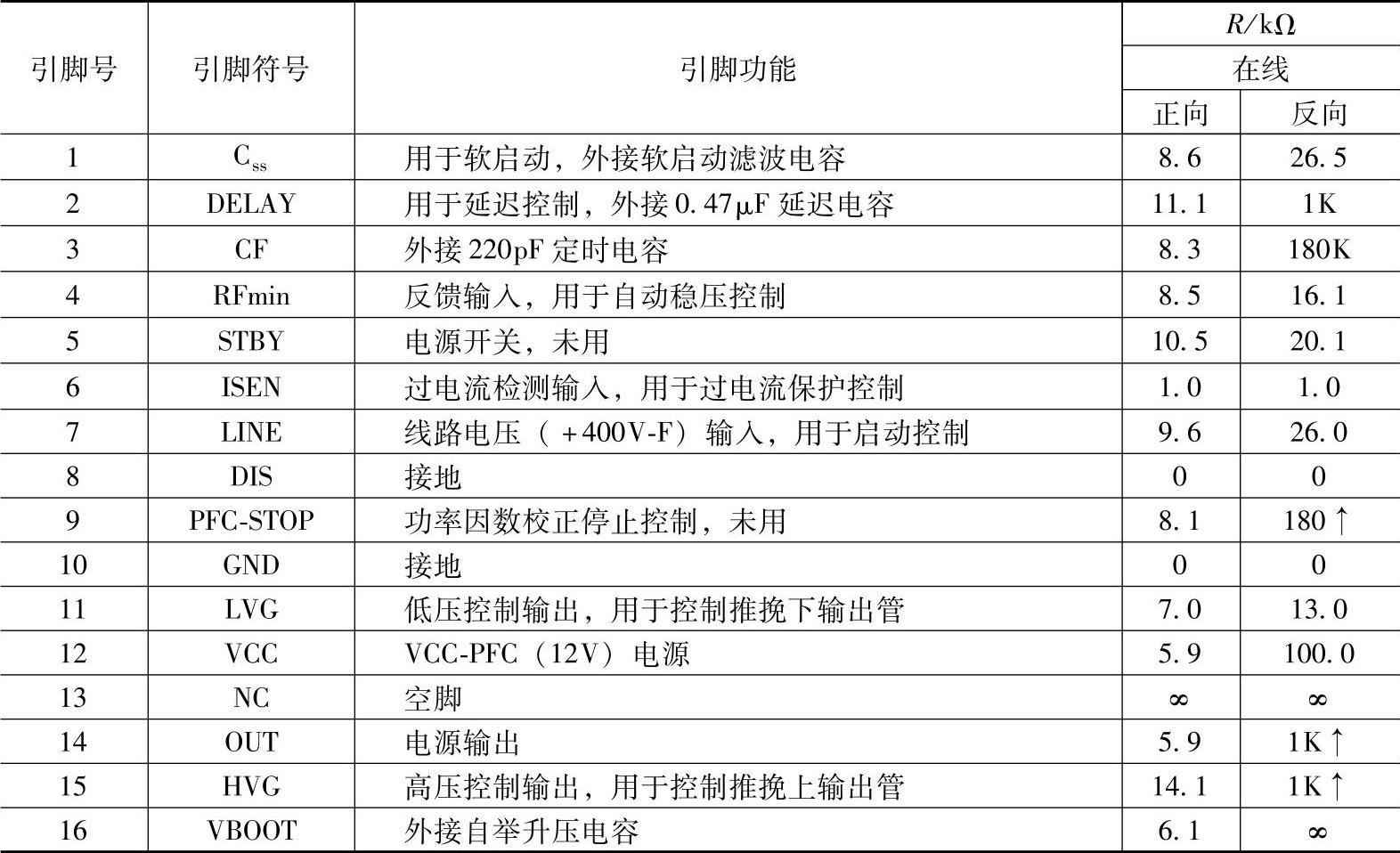

表1-3 IC951（L6599D稳压控制器）引脚使用功能

在图1-20中，Q951和Q952为MOSFET，分别受控于IC951的⑮脚和⑪脚。当Q945导通有VCC-PFC电压输出时（见图1-14），IC951的⑫脚获得工作电压，Q951、Q952被驱动在开关状态，T902二次绕组输出感应电动势被D955和D956整流后，分别输出＋24V和＋12V直流电压，为整机电路供电。

在图1-21中，IC952为光耦合器，它与IC953等组成＋12V、＋24V开关电源的自动稳压控制环路，其输出的控制信号“RFmin”送入图1-20中IC951的④脚，用于自动调整PWM调宽脉冲，以实现自动稳压控制。有关更详细的工作原理可参考图1-13的电路分析。这里因篇幅所限，就不再赘述。
