在长虹LT2657机型中,功率因数校正电路主要由IC901(FAN7529Mx)、Q901、L906、D902等组成,其电路原理图如图3-2所示。

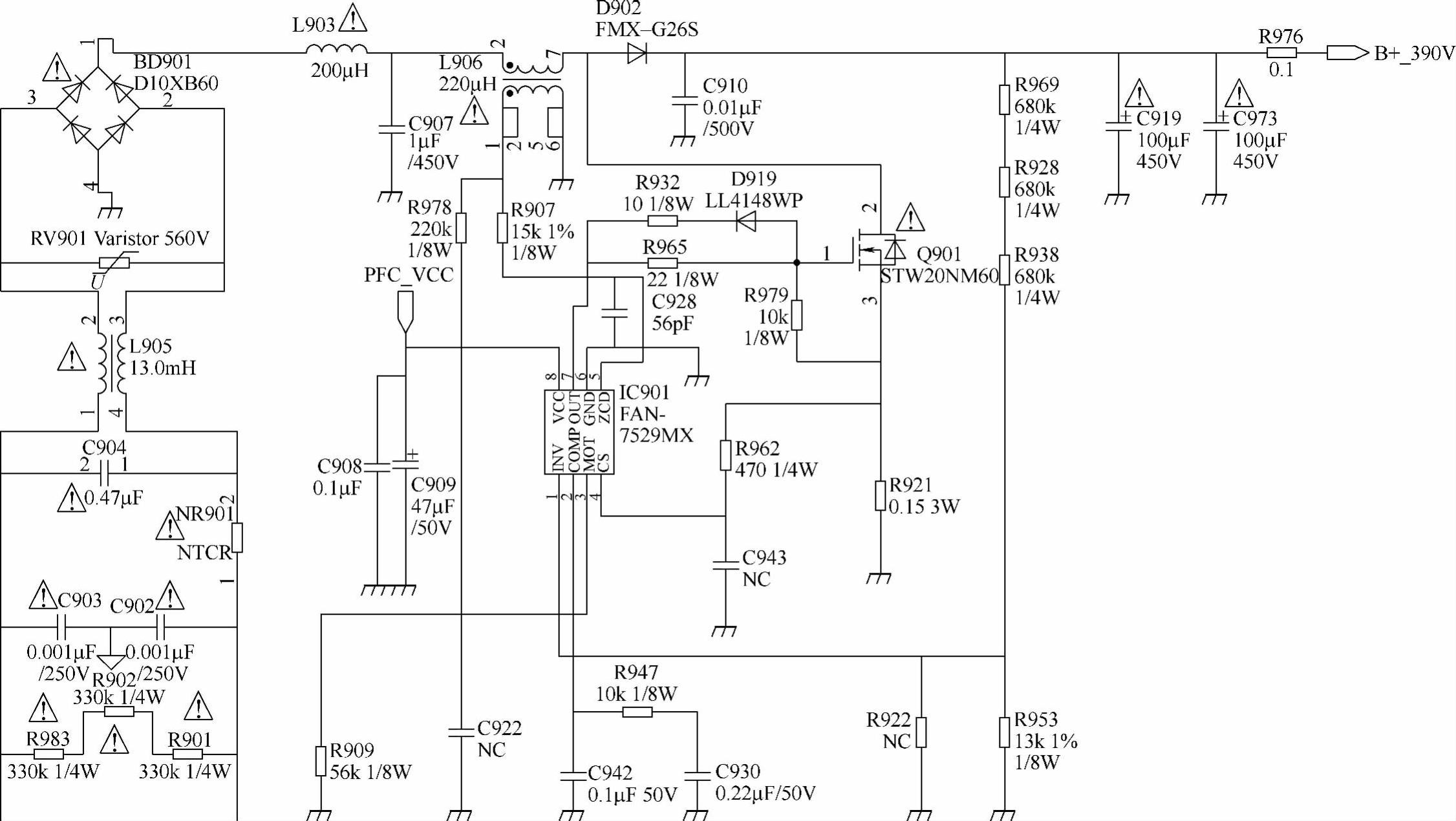

图3-2 长虹LT2657机型中功率因数校正电路原理图

(注:该图仅供参考)

1.IC901(FAN7529Mx)PWM控制器

IC901(FAN7529Mx)是一种PWM脉冲宽度控制器,主要用于功率因数校正电路,其主要特点是内设振荡器、误差放大电路、驱动输出电路,并具有欠电压保护、过电流保护功能。其内部电路结构如图3-3所示,引脚功能见表3-2。

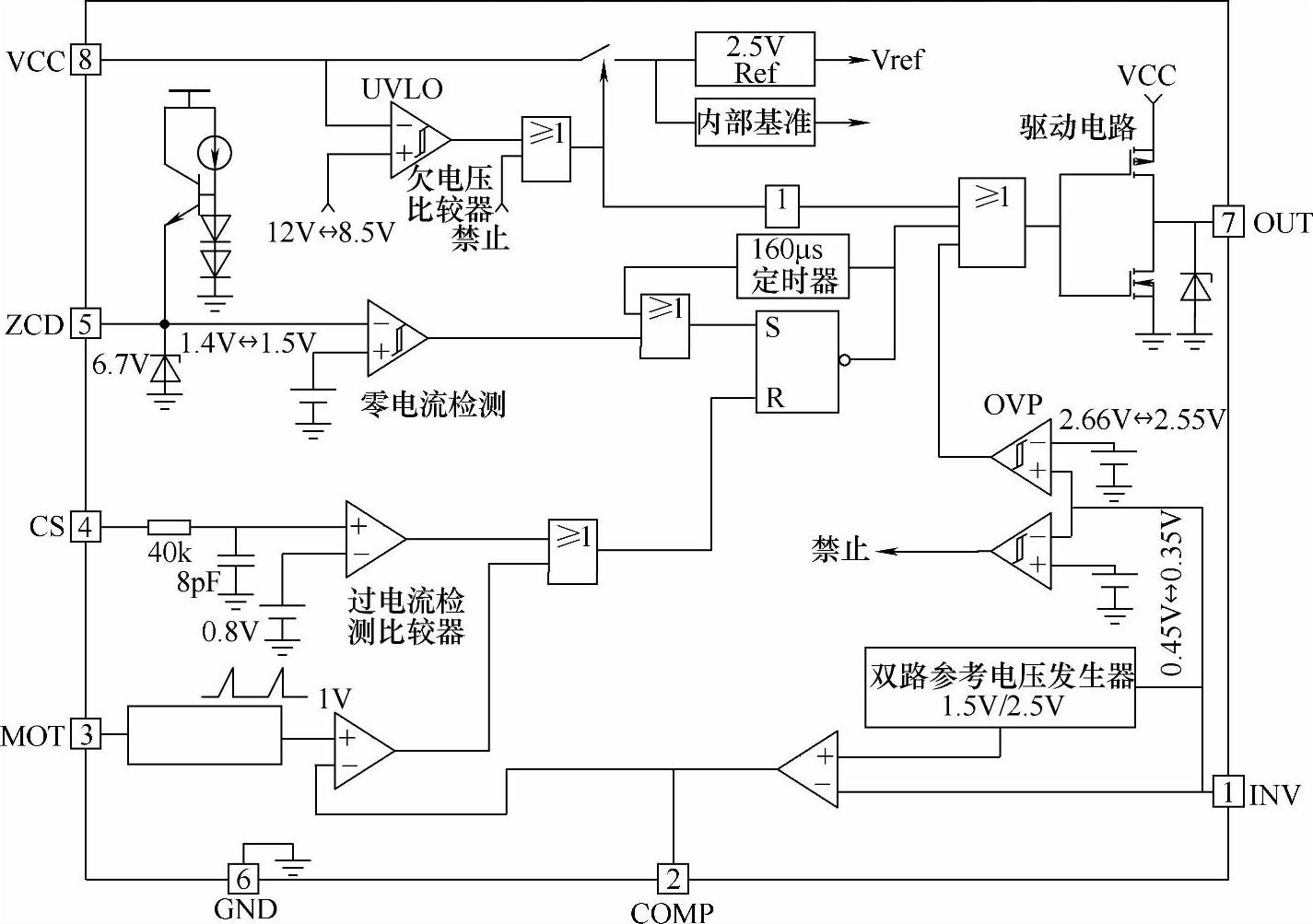

图3-3 IC901(FAN7529Mx)内部组成示意图

(注:该图仅供参考)(www.daowen.com)

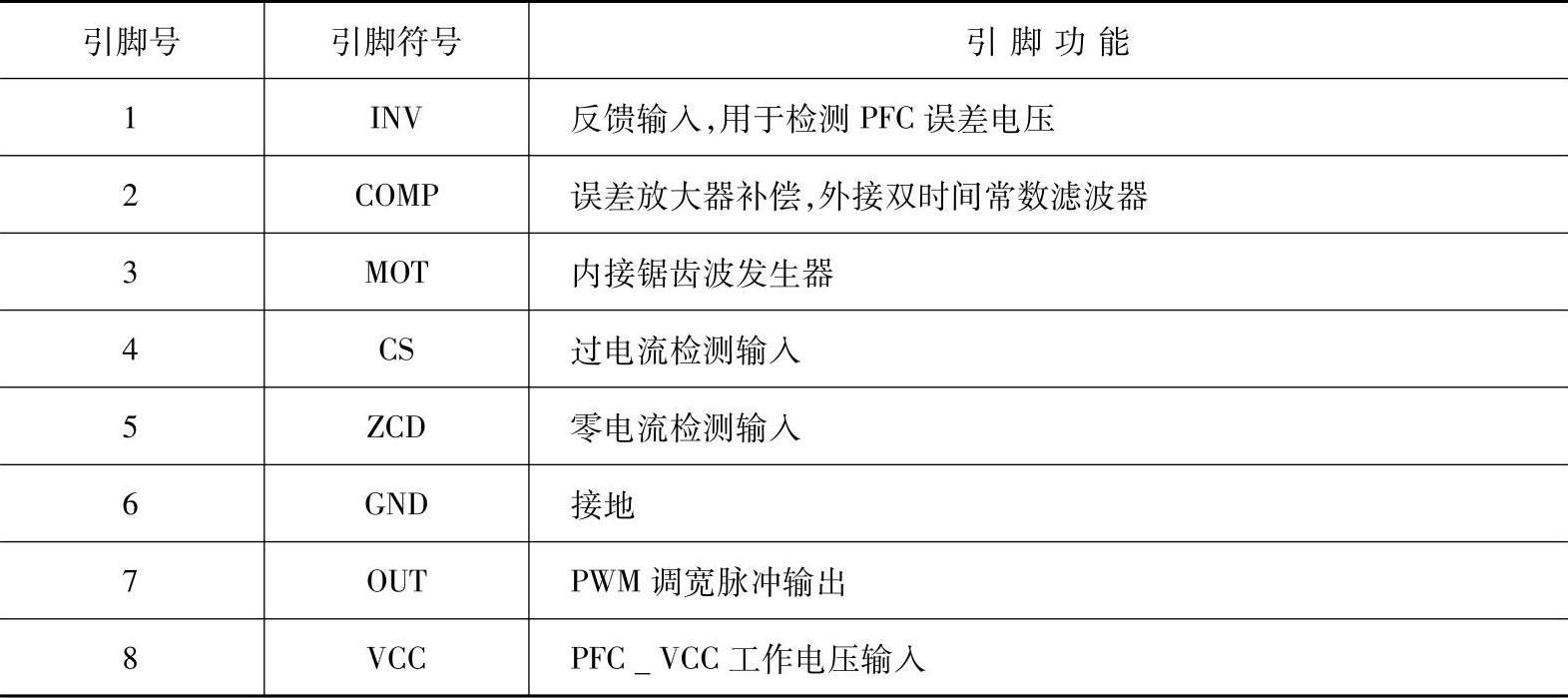

表3-2 IC901(FAN7529Mx)引脚功能


2.功率因数校正输出电压

在图3-2中,功率因数校正输出电压B+(PFC)为390V,但它在接通市网交流电压时,并不立刻为390V,而是BD901整流输出的300V,这是因为B+(PFC)电压是在IC901、Q901、D902等控制下输出的。

当启动电源有PFC_VCC电压输出,并加到IC901的⑧脚时,其内电路启动工作,并由⑦脚输出PWM脉冲,通过R965加到Q901的栅极,使Q901导通。由BD901全桥整流输出的300V电压通过L906的2~7一次绕组→Q901的漏源极→R921→地构成回路。在Q901导通期间,L906储能,并在2~7绕组中产生感应电动势,其极性为左正右负,同时D902截止。

当Q901截止时,L9062~7绕组中产生的电动势极性反转,并与全桥整流输出的300V电压叠加,形成+390V的提升电压,经D902输出,一方面为负载供电,另一方面向C919、C973充电,待Q901再次导通时,D902又截止,此时由C919、C973为负载继续供电。

在图3-2中,当B+390V电压升高时,通过R969、R928、R938、R953分出的取样电压也升高,通过IC901①脚使内部误差放大器动作,并对⑦脚输出的PWM脉冲进行调整,使加到Q901栅极的脉冲占空比下降,从而使Q901的导通时间缩短,B+(PFC)输出电压下降,起到稳压控制作用。当B+390V电压下降时,上述过程相反,也起到稳压控制作用。但当B+390V电压大幅下降时,Q901会严重过电流。此时,在R921两端形成的电压降升高,通过R962使IC901④脚电压也升高,从而使IC内部的过电流保护功能动作,切断⑦脚输出信号,形成过电流保护。因此,在图3-2中,当R921阻值增大时会引起过电流保护功能误动作,使B+电压表现为300V。
