分支管道计算流程及程序清单,附实例数据和运行结果

对于最简单的自流分支管道,已知三条管道的尺寸(管长L,管径d,粗糙度Δ),流体物性ν,三容器液面的高度zA=HA、zB、zC,求三条管道中的流量Q1、Q2、Q3

分析:设三容器液面高度满足则本问题的流向有可能为两种情况:一是由A容器同时向B、C容器流动为最普通的情况;二是由A、B两容器同时向C容器流动。因此,判别流向是本题的关键。其判别依据是:假设分支点J处的测压管水头为y,则有如下判别式水力计算方程,即

zA>zB>zC

y>zB,则

y<zB,则

若y已知,则可根据上面两组方程,解出三个流量值。计算步骤如下(见图7.19):

①假设J点的测压管水头y=(HA+zC)/2(以保证y值在zA和zC之间);

②由式、式可求出hw1、hw2、hw3、=|y-zB|;

③由hwi求出各管流量Qi(i=1,2,3);

④判断是否满足J>zB,若满足则执行步骤⑤,否则执行步骤⑥;

⑤判断|Q1-Q2-Q3|<ε是否满足,满足条件则计算结束,否则取

Q1=(Q1+Q2+Q3)/2

用此新的Q1计算hw1并求出新的y值,重复步骤②、③、④;

⑥判断|Q1+Q2-Q3|<ε是否满足,满足条件则计算结束,否则取:

Q3=(Q1+Q2+Q3)/2

用此新的Q3计算hw3并求出新的y值,重复步骤②、③、④。

初始化输入数据;

②定义常数Fi0,定义函数doubleQ(doublemu,doublek,doubled,doublehw,double l),doublehw(doublemu,doublek,doubled,doubleQ,doublel),doubleFi(doublemu,doub⁃lek,doubled,doubleQ);

③y赋初值(HA+zc)/2;

④计算hw1,hw3,hw2=|y-zB|;

⑤由hwi,求各管流量Qi;

⑥J>zB

如果是,则|Q1-Q2-Q3|<JD;

若为否,那么:Q1=(Q1+Q2+Q3)/2,由Q1调用jf求hw1;y=HA-hw1。(www.daowen.com)

若条件成立,那么|Q1+Q2-Q3|<JD;

Q3=(Q1+Q2+Q3)/2,由Q3调用jf求hw3;y=zc+hw3

如果是,则打印结果END。

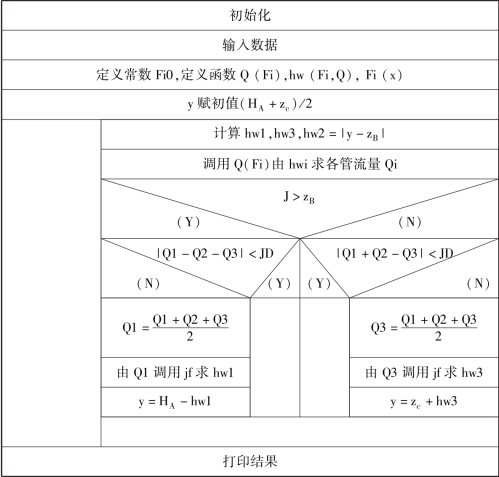

图7.19 分支管道计算流程图

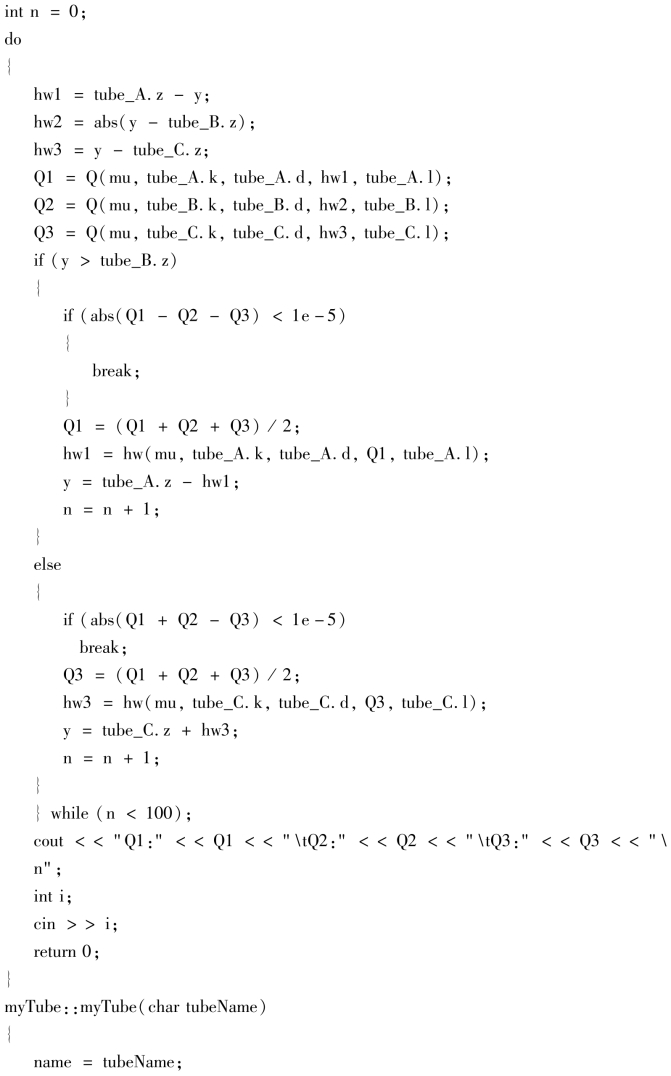

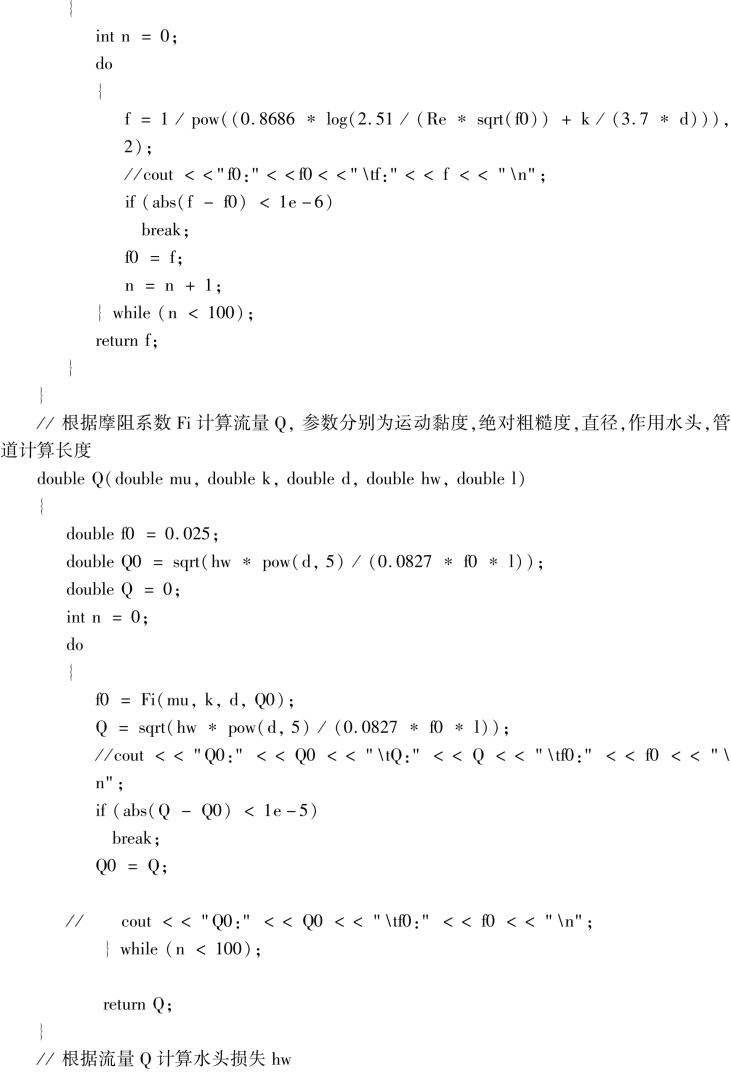

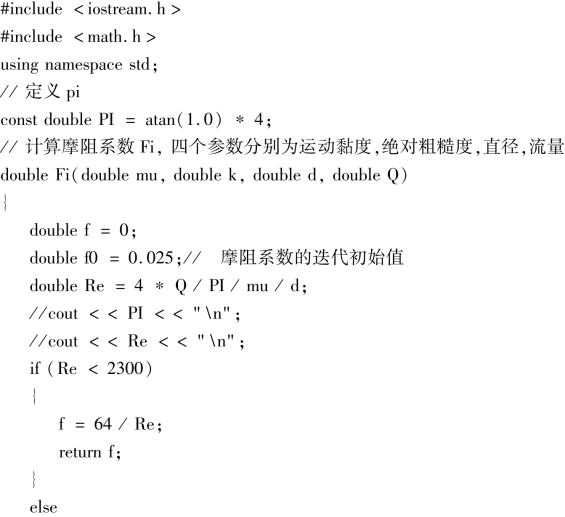

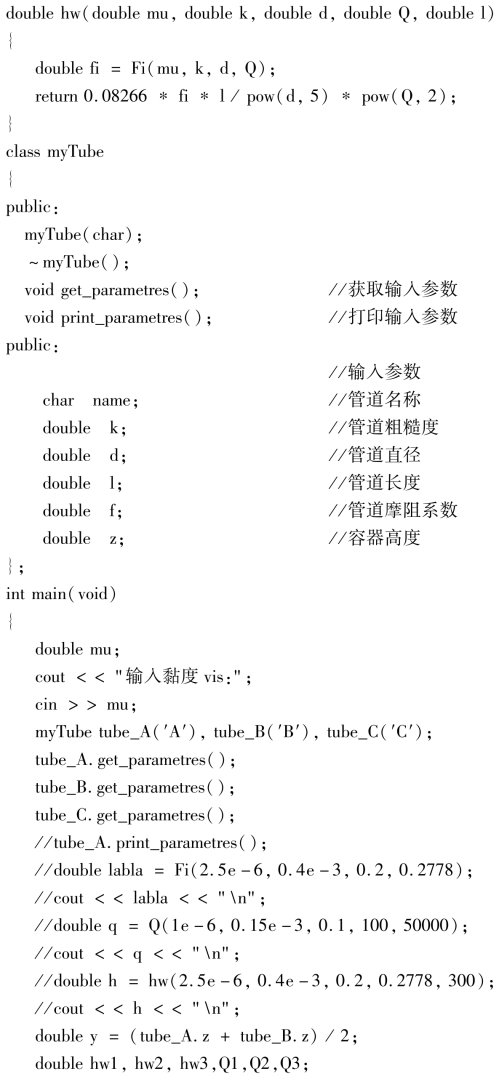

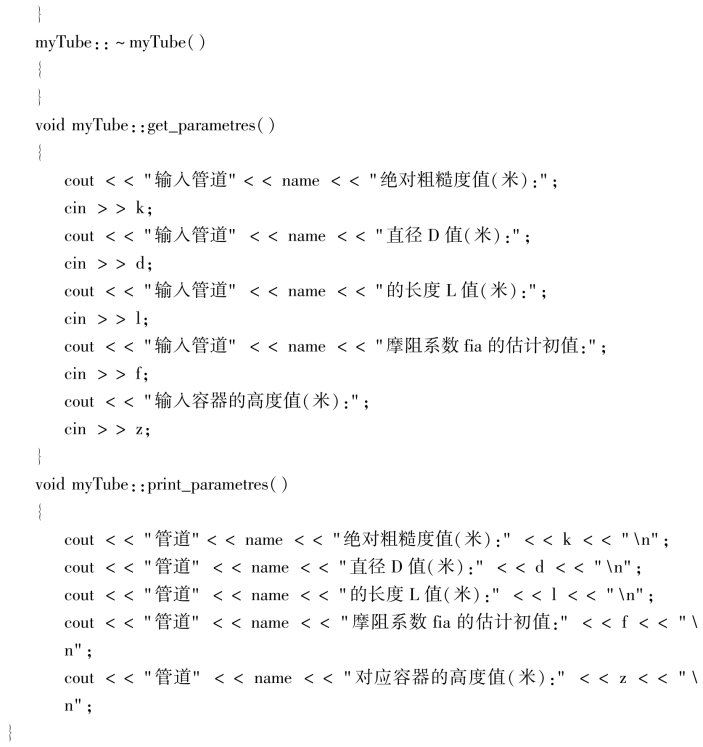

程序清单:

示例运行:

输出结果:

第1号管数据:

D(1)=1m;L(1)=3000m;K(1)=0.3mm

第2号管数据:

D(2)=0.45m;L(2)=600m;K(2)=0.25mm

第3号管数据:

D(3)=0.6m;L(3)=1000m;K(3)=0.3mm

三容器液位标高为:HA=30m;zB=18m;zC=9m

流体黏度vis为:1cst

三管的计算流量Q1、Q2、Q3分别为:

一号管的计算流量Q1为:1.185783m3/s

二号管的计算流量Q2为:0.3217431m3/s

三号管的计算流量Q3为:0.8625941m3/s
