对于并联管段,所满足的水力计算特性有

并联管道的水力计算通常有两类问题:

①已知B点到C点的作用水头H0,求总流量Q;

②已知总流量Q,求各分支管道的流量Qi及水头损失(作用水头)H0

第一类问题相当于简单管道的第二类问题,故不再详述。

对于第二类问题,由于各管段的流量和损失均未知,因此计算较复杂,按照教材介绍的方法,其计算步骤如下:

①假定通过1管某流量Q10

②利用假定流量Q10算出1管的水头损失hw1

③根据水力计算特点hw1=…=hwi=…=hwn这样可以利用hw1根据简单管道求流量的方法求出其他各管的流量Q1(i);

④若假定总流量QL与各管分流量构成比例分配关系,则各管的计算流量为:

其程序流程图如图7.18所示。

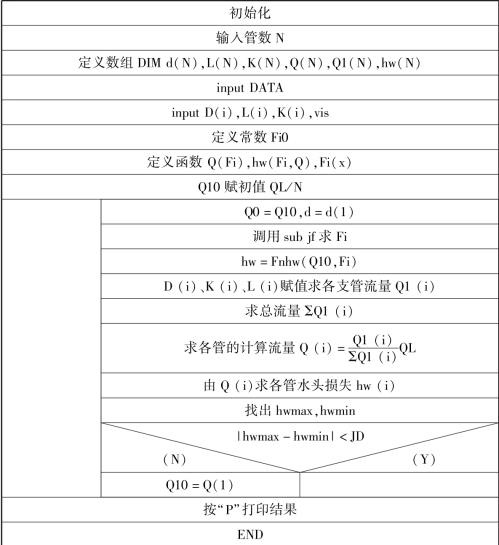

图7.18 并联管道计算流程图

初始化输入管数N

②定义数组double d[N],L[N],K[N],Q[N],Q1[N],hw[N]

③input DATA

inputdoubleD[i],L[i],K[i],vis

④定义常数Fi0

⑤定义函数doubleQ(doubleFi),doublehw(doubleFi,doubleQ),doubleFi(doublex)

⑥Q10赋初值QL/N

⑦Q0=Q10,d=d(1)

⑧调用子程序 jf求Fi

⑨hw=Fnhw(Q10,Fi)

⑩D[i]、K[i]、L[i]赋值求各支管流量Q1[i]

○(www.daowen.com)

1

1求总流量ΣQ1[i]

○12求各管的计算流量Q[i]=QLQ1[i]/ΣQ1[i]

1

3由Q[i]求各管水头损失hw[i]

○14找出hwmax,hwmin

○15用计算流量Q[i]去求此时各管的水头损失hw[i],并求出其最大值hwmax和hwmin,此时只要满足:

|hwmax-hwmin|<JD(给定精度)

则计算结束,否则,应以Q[1]作为新的假定流量Q10,重复前面步骤,直到满足所规定的精度值为止。

示例运行:

输出结果:

主管流量:1.4m3/s

管道数目:3

流体黏度:vis:2.8cst

第1号管数据:

d[1]=0.1m;L[1]=50m;K[1]=0.26mm

第1号管计算结果:

Q[1]=0.1694607m3/s;hw[1]=5.789451m

第2号管数据:

d[2]=0.2m;L[2]=50m;K[2]=0.19mm

第2号管计算结果:

Q[2]=1.06522m3/s;hw[2]=5.789439m

第3号管数据:

d[3]=0.1m;L[3]=50m;K[3]=0.26mm

第3号管计算结果:

Q[3]=0.1653194m3/s;hw[3]=5.789402m
