【摘要】:将式⑧改写为示例运行:输入:作用水头H0:125管径D1:0.1管长L1:50管径D2:0.21管长L2:60黏度vis:2.5E-6粗糙度K1:0.15E-3粗糙度K2:0.18E-3输出:管径D1:100mm管长L1:50m管径D2:210mm管长L2:60m其流程图如图7.17所示。图7.17串联管道计算流程图作用水头H0:125m黏度vis:2.5cst粗糙度K1:0.15mm粗糙度K2:0.18mm摩阻系数Fi1:1.80712E-2摩阻系数Fi2:1.496782E-2流量计算结果Q:0.1496782m3/s
串联管道的水力计算通常有两类问题:
②已知总的作用水头H0,求通过的流量Q。
设有两根不同直径的管道串联组成。假设无分流,则满足的水力计算特性是:流量不变,水头损失满足叠加原理,即有
Q1=Q2 ⑦
H0=hw1+hw2=0.0827Q2(λ1L1/d15+λ2L2/d25) ⑧
①对于第一种问题,由以上公式可以很容易地求出H0,故不再举例说明。
②已知:H0,d1,L1,d2,L2,ν,Δ1,Δ2,求Q。
分析:此为第二类问题,需要用迭代法,其步骤和简单管道流量算法类似。
将式⑧改写为
示例运行:
输入:
作用水头H0:125
管径D1:0.1
管长L1:50
管径D2:0.21
管长L2:60(www.daowen.com)
黏度vis:2.5E-6
粗糙度K1:0.15E-3
粗糙度K2:0.18E-3
输出:
管径D1:100mm
管长L1:50m
管径D2:210mm
管长L2:60m

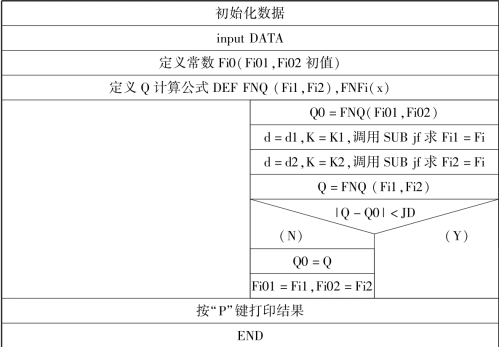

其流程图如图7.17所示。
图7.17 串联管道计算流程图
作用水头H0:125m
黏度vis:2.5cst
粗糙度K1:0.15mm
粗糙度K2:0.18mm
摩阻系数Fi1:1.80712E-2
摩阻系数Fi2:1.496782E-2
流量计算结果Q:0.1496782m3/s
