简单管道是指单根等直径管道,其流动特点是管内断面平均流速沿程不变,其铺设与水平面成任意角度。

以自流为例,列吸入罐液面和排出罐液面的能量方程有

其中:

H0为作用水头,这里H0=H。

利用式③、式④可求解管道输送能力计算的三种问题。

说明:在管道水力计算一系列程序清单中都未列出摩阻系数计算子程序,实际计算时,应将此子程序段调入内存,才可运行。并应将定义Fi函数的语句移至主程序中。

(1)已知:Q,L,d,ν,Δ,求:hw(或z,p)流程图如图7.14所示。

图7.14 计算hw程序流程图

举例:

已知:油流过铸铁管道,管道计算长度L=300m,管径d=0.2m,管壁粗糙度Δ=0.4 mm,流量Q=0.2778m3/s,油的运动黏度ν=2.5cst,求hw。运行:

输入:

input:d,L,Q,vis,K

0.2,300,0.2778,2.5E-6,0.4E-3

输出:

Re=707411.9

Fi=0.0234

Hw=139.9422m

(2)已知:d,L,H0,ν,Δ,求Q。

分析:此为第二类问题,需要用迭代法,其步骤如下:

①取λ0=0.025

②由达西公式可求得

③调用jf,求λ1

④由λ1代入达西公式求Q1

⑤检查|Q1-Q0|<ε是否满足,若不满足,将算出的Q1作为Q0重复步骤③、④、⑤,直至满足为止。

示例运行:

输入:

作用水头H0:100

管道计算长度L:50000

管径D:0.1

黏度vis:1E-6

粗糙度K:0.15E-3

输出:

管径D:100mm

管径L:50000m

作用水头H0:100m(www.daowen.com)

黏度vis:1cst

粗糙度K:0.15mm

摩阻系数Fi:2.543366E-02

流量结果Q:3.77753E-03m3/s

其他计算步骤同前。

其流程图如7.15所示。

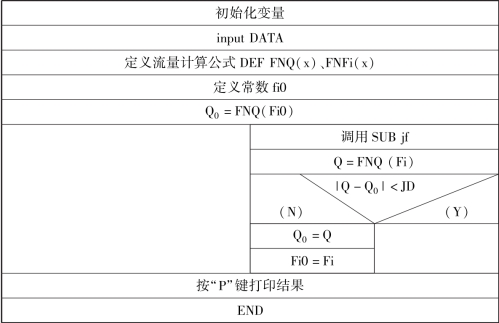

图7.15 计算Q的程序流程图

(3)已知:Q,L,H0,ν,Δ,求d。

分析:此为第三类问题也需用迭代法,其计算步骤和第二类问题完全类似,当设定初始λ0后,依达西公式有

其流程图如图7.16。

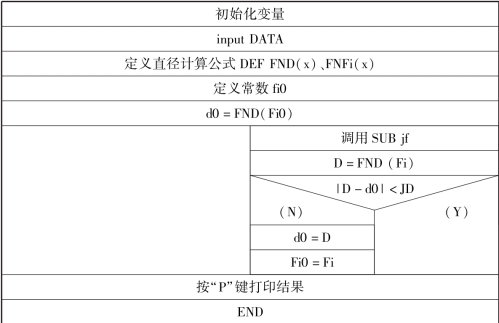

图7.16 计算d的程序流程图

初始化变量inputDATA

②定义直径计算公式doubleFND(doublex),doubleFNFi(doublex)

③定义常数fi0,d0=FND(fi0)

④调用子程序jf

⑤D=FND(Fi)

⑥|D-d0|<JD

如果否,则d0=D

Fi0=Fi

如果是,则

⑦按“P”键打印结果END

示例运行:

输入:

作用水头H0:20

管道计算长度L:200

流量Q:0.2778

黏度vis:1E-6

粗糙度K:0.05E-3

输出:

流量Q:0.2778m3/s

管长L:200m

作用水头H0:20m

黏度vis:1.0cst

粗糙度K:0.05mm

摩阻系数Fi:0.0143

管径计算结果D:245.7mm
