本节讨论既适用层流和紊流,同时也适用于具有任何形状断面的管道。考虑在不变断面面积为A的管道内,流体作恒定流动如图6.7所示。设断面1和2的压强分别为p1和p2,两断面间的距离为l,对于恒定均匀流,作用在任一流体微元的合力必定等于零。因此,在流动方向上,有
p1A-p2A-γlAsinα-τ(χl)=0 (6.13)
式中,τ是管道(流股)界面上的平均切应力,定义为
式中,τ′是作用在湿周微增量dχ上的当地切应力。对于以管轴为对称轴的圆形管道,切应力均匀分布。
注意:
,代入式(6.13),并各项除以γA,得
从图6.7(a)知

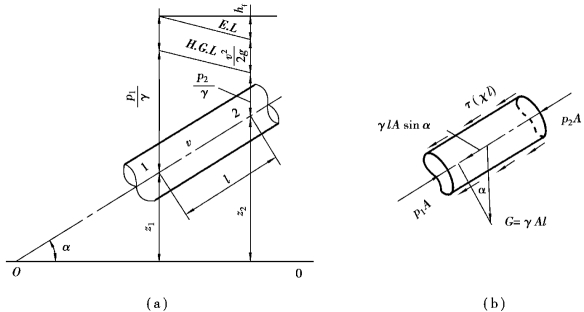

图6.7 管流切应力与沿程损失关系
将其代入式(6.14),并注意式中,得(www.daowen.com)
或
式中,i为能坡度。
式(6.15)或式(6.16)称为均匀流基本方程式,它适用于任何大小的流速,因此,可以扩大到均匀总速。设总流与管壁界面上的平均切应力为τ0,则
式中,dH0为管道等效直径。
对于圆管流动,dH0=d0=2r0,dH=2r,则式(6.16)和式(6.17)可分别写为
式(6.16a)及式(6.17a)对圆管恒定层流及紊流都适用。
根据代入式(6.17a),整理得
该式表明了壁面切应力、摩阻系数及平均流速关系。该式对沿程摩阻的研究具有重要意义。
