理解抛送叶轮振动对系统稳定性的影响与对策

时间:2023-06-18 理论教育 版权反馈
【摘要】:模态分析是用于确保抛送叶轮的固有频率不与外部激振频率一致,以避免发生共振。该叶轮1阶频率与激振基频的避开率略大于20%,但叶轮2阶频率与激振频率2倍频及叶轮3阶频率与激振频率3倍频的避开率均小于15%,为使抛送叶轮的动态性能与叶片式抛送装置的运行状况更好地匹配,还需对该工况时的叶轮结构进行优化。

理解抛送叶轮振动对系统稳定性的影响与对策

模态分析是用于确保抛送叶轮的固有频率不与外部激振频率一致,以避免发生共振。抛送叶轮转速为n(r/min),则叶轮转速频率(Hz)为

fn=n/60 (6.17)

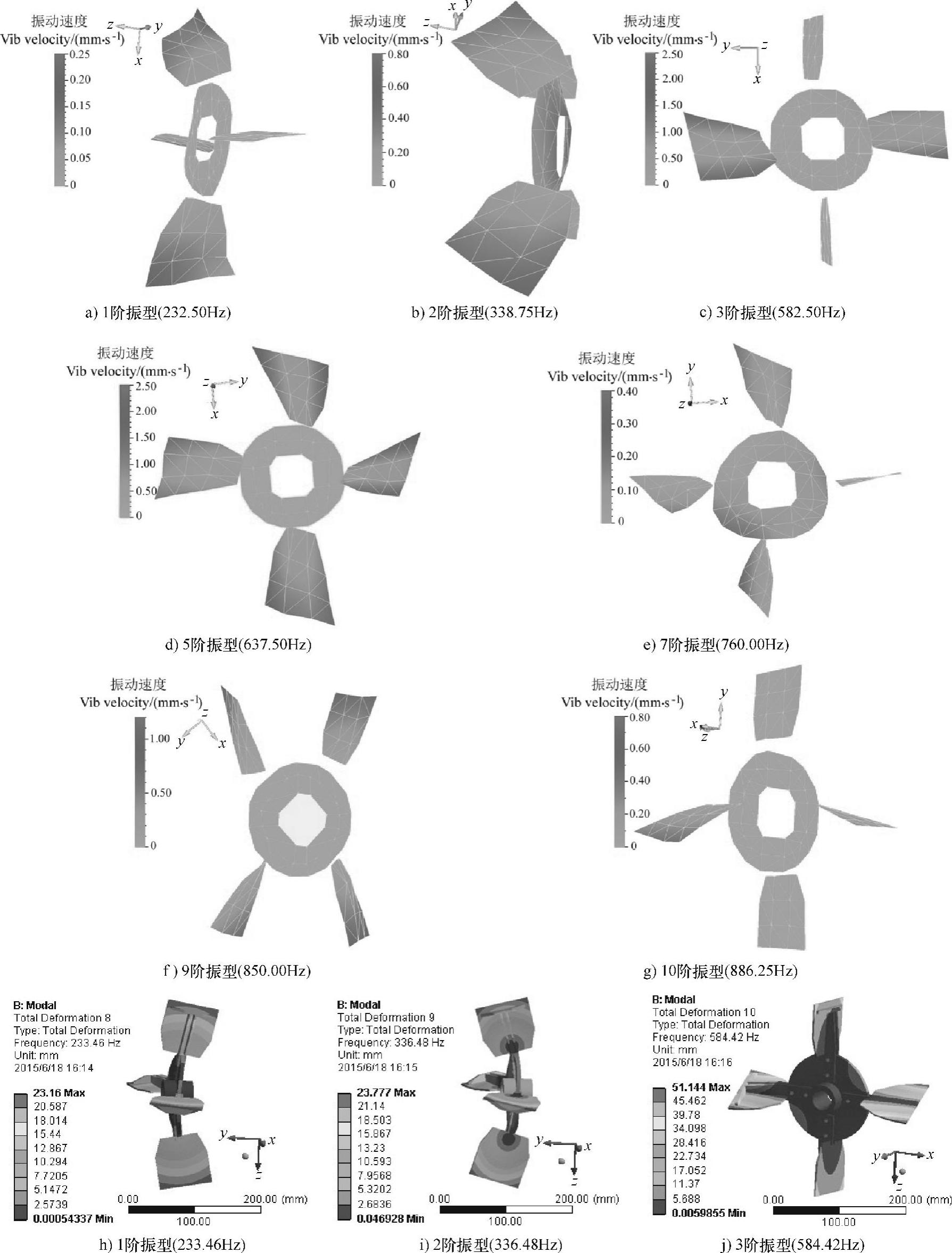

图6.40 试验模态与计算模态的振型云图比较

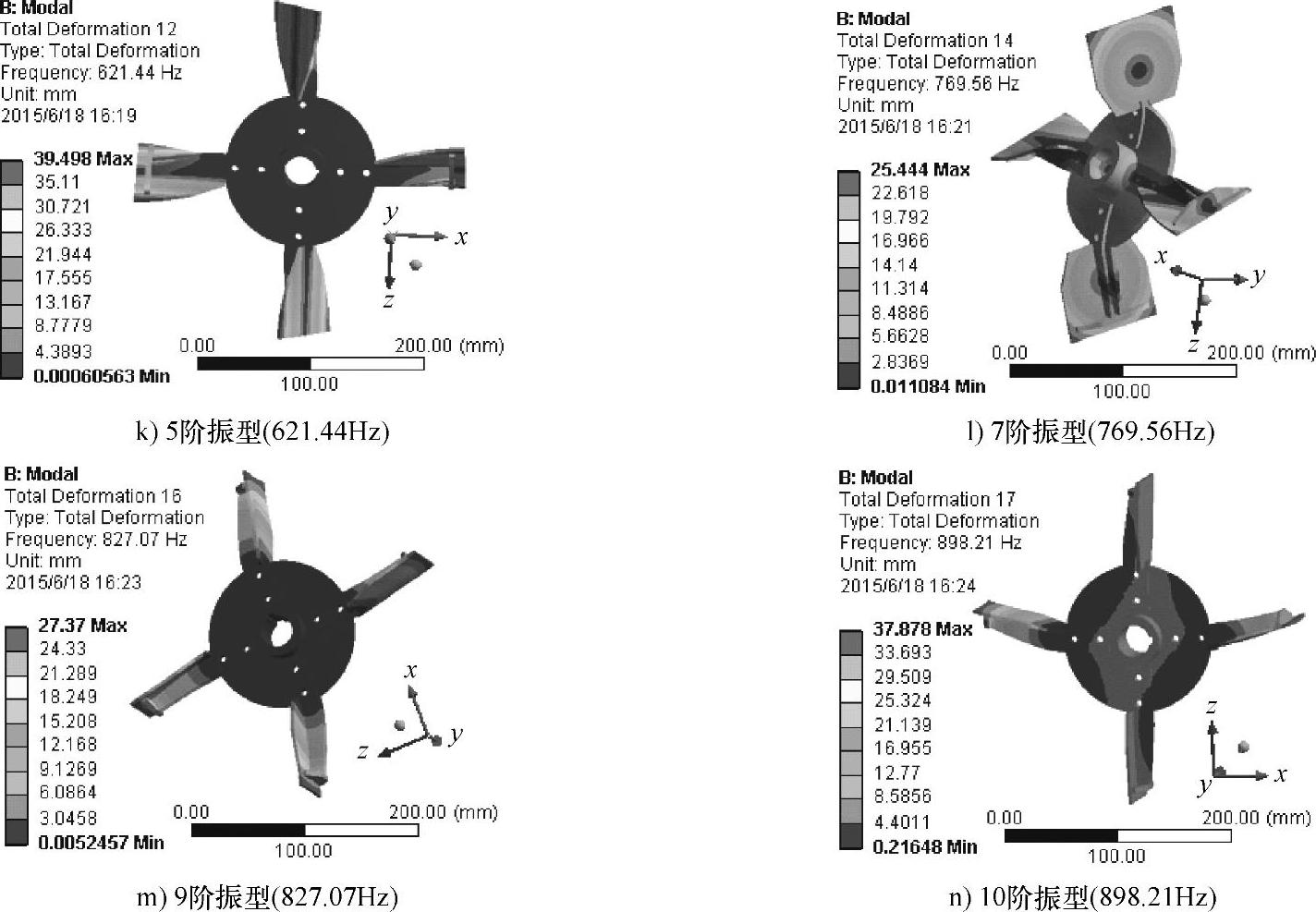

图6.40 试验模态与计算模态的振型云图比较(续)

注:图6.40a~g为试验模态振型云图;图6.40h~n为计算模态振型云图。图6.40a~g中的白色网格节点为扫描点,共设置112个扫描点。

由于叶轮的叶片数为4,在每个叶片周围,流场并不是均布的,每经过一个叶片,将受到一次扰动,因此叶轮受气流激振作用时的频率即叶频为

fH=inz/60=4in/60 (6.18)(www.daowen.com)

式中 z——抛送叶轮的叶片数;

i——谐波数(i=1,2,3…)。

以叶轮工况转速为2800r/min为例,由式(6.18)可计算出叶片数为4时叶轮叶片扰动气-固两相流产生的激励频率为

fH=inz/60=i(2800×4)/60=186.67i

激励的基频为186.67Hz(i=1),2倍频为373.34Hz(i=2),3倍频为560.01Hz(i=3)。

由表6.2可知,叶轮预应力模态1阶频率为239.26Hz,与激振频率基频较接近,频率避开率为21.98%;叶轮预应力模态2阶频率为343.27Hz,与激振频率2倍频较接近,频率避开率为8.76%;叶轮预应力模态3阶频率为585.01Hz,与激振频率3倍频更接近,频率避开率为4.27%。

参照国家相关标准,叶片的固有频率应偏离激振频率的15%~20%,即频率避开率应大于15%~20%[83]。该叶轮1阶频率与激振基频的避开率略大于20%,但叶轮2阶频率与激振频率2倍频及叶轮3阶频率与激振频率3倍频的避开率均小于15%,为使抛送叶轮的动态性能与叶片式抛送装置的运行状况更好地匹配,还需对该工况时的叶轮结构进行优化

抛送叶轮转速为1500r/min、2000r/min及2500r/min时共振分析同上,前3阶频率避开率均大于20%,不会发生共振,叶轮结构不需要优化。
