当叶轮外径为ϕ700mm，叶片宽度为160mm，转速为650r/min，喂入量为30kg/min，叶片倾角分别为径向叶片、前倾（5°、10°、15°）以及后倾（5°、10°、15°）时所消耗的功率与叶片倾角的关系曲线如图5.7所示。

径向叶片时不同叶轮外径、宽度及喂入量下功耗与叶轮转速的关系曲线如图5.8所示。

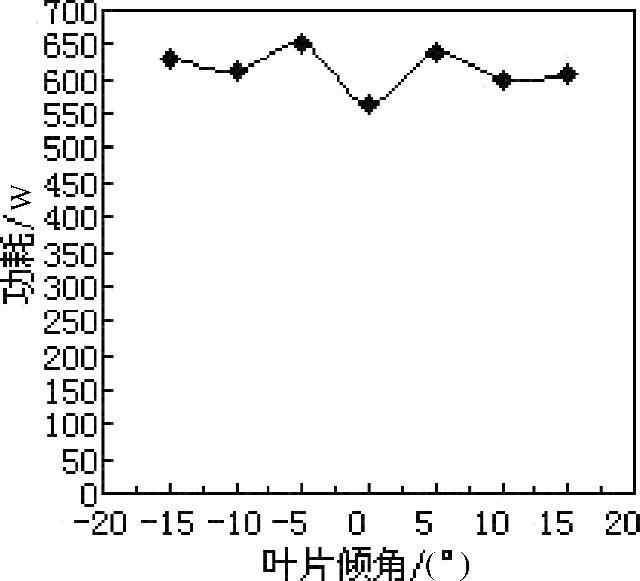

图5.7 功耗与叶片倾角的关系曲线(www.daowen.com)

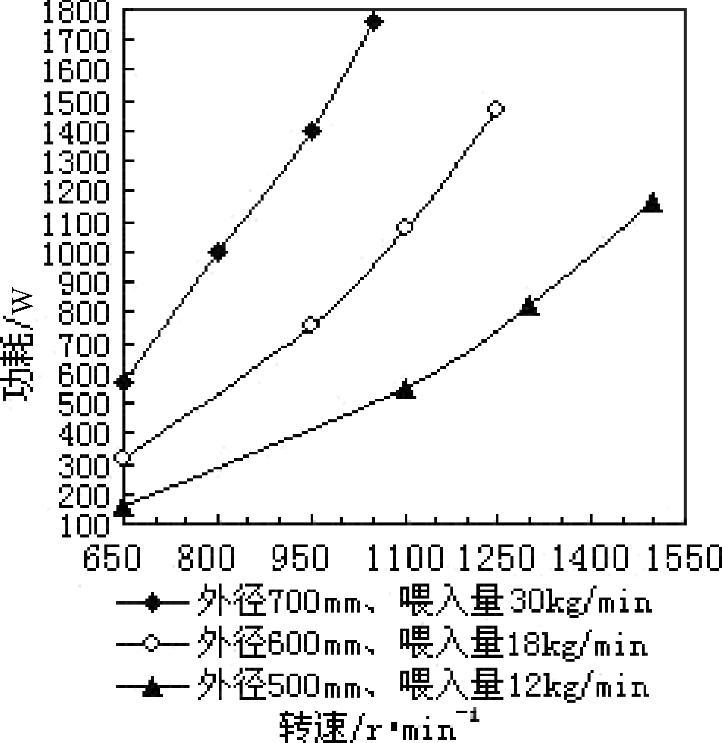

图5.8 不同叶轮外径、宽度、喂入量下功耗与转速的关系曲线

由图5.7可以看出，当叶轮外径为ϕ700mm、宽度为160mm、转速为650r/min、喂入量为30kg/min时，径向叶片功耗最小。由图5.8可知，叶轮外径、宽度及喂入量相同时，转速越高，功耗越大。当叶轮外径为ϕ700mm，转速从650r/min增加到1050r/min（即叶片末端线速度从25m/s增加到40m/s）时，功耗及比功耗增加了2～3倍。叶轮外径、宽度及喂入量越大，功耗-转速曲线斜率越大。这是因为转速相同时，叶轮外径越大，叶片端部的线速度越高，物料及气流获得的速度越高，所消耗的功率就越大；宽度及喂入量越大，抛送物料所需的功耗就越大。当叶轮外径、宽度及喂入量同时增大时，功耗就会成倍甚至指数级增大，曲线斜率也会越大。
