试验结果:叶轮尺寸、转速对气流速度分布的影响

由表2.2和表2.3中的测试结果可知,当叶轮外径为700mm、宽度为160mm、径向叶片、转速为650r/min时,A截面的气流速度在8~19m/s之间,且左侧的气流速度要比右侧低,后面(远离喂料口)的气流速度要比前面低。B截面的气流速度在15~23m/s之间,分布较A截面均匀些。参数为其他值时气流流速分布规律与此相似,只是速度大小不同。

叶轮外径为700mm、宽度为160mm、转速为650r/min时,A截面各测点的平均气流速度与叶片倾角的关系曲线如图2.9所示,1~4各测点的坐标分别为(201,0,0)、(247,0,0)、(293,0,0)、(339,0,0)。图2.10所示为不同叶轮外径、宽度下径向叶片时,A截面平均气流速度与叶轮转速的关系曲线。

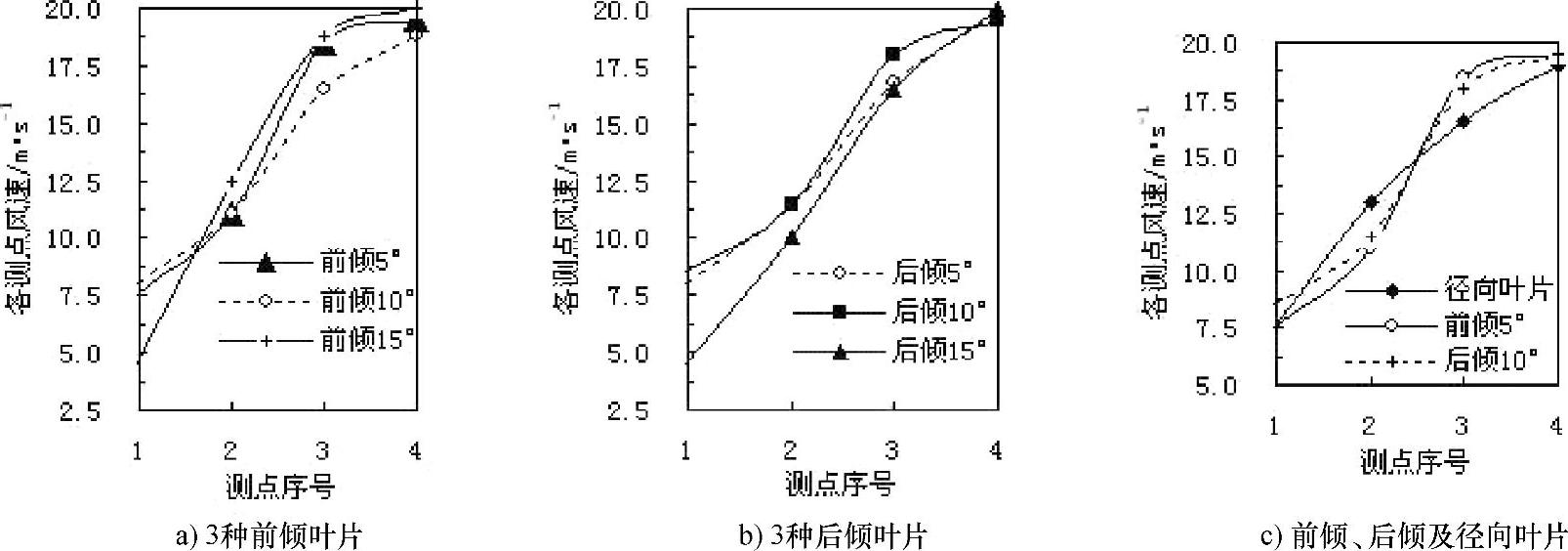

图2.9 各种叶片倾角时测点气流速度/风速对照图

由图2.9可知前倾叶片中,前倾5°较其他两种倾角各测点的平均气流速度稍高一些,且分布较均匀,较有利于物料抛送;后倾叶片中,后倾10°较其他两种倾角平均气流速度稍高一些,且分布较均匀,较有利于物料抛送;前倾5°、后倾10°及径向叶片比较,后倾角为10°的叶片更有利于物料抛送。(www.daowen.com)

由图2.10可见,转速越高,气流速度越大;叶轮外径越大,AA截面中心线上各点的气流速度分布越集中。这是由于转速越高,气体分子受到的离心力越大,获得的动能越大,进而气流速度越大;叶轮外径增大时,出料直管的宽度增大幅度较小,使得AA截面中心线上各点的气流速度分布较集中。

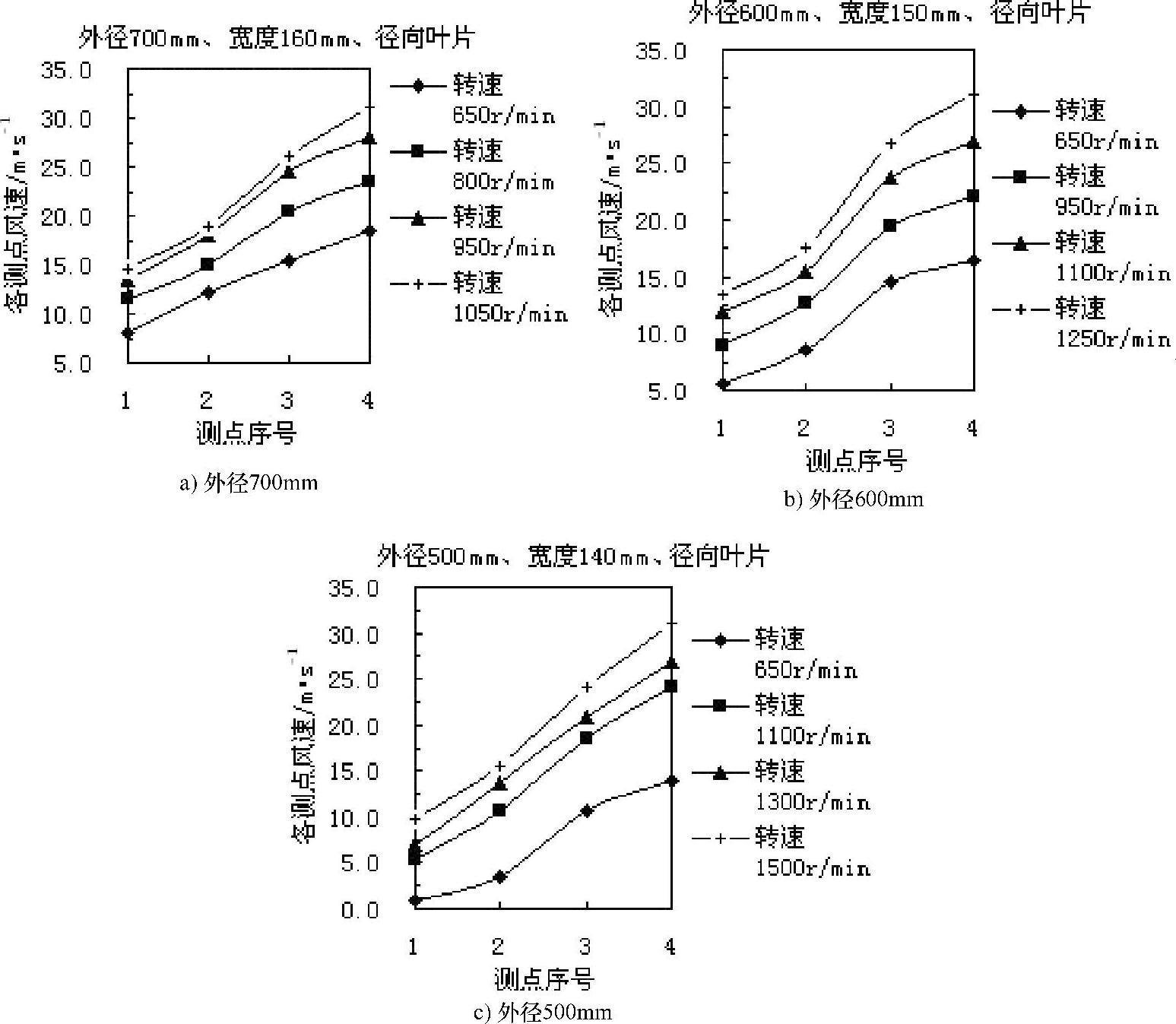

图2.10 不同外径各转速时测点气流速度/风速对照图
