选取叶片式抛送装置试验台出料直管处的A截面及B截面为测试位置，如图2.6所示。A截面为y=0.431m处的水平面，B截面为y=0.907m处的水平面。选取测点时，分别将两矩形截面分成12个面积相等的小矩形，取各个小矩形的中心点作为测点^[32]，A、B两截面的测点布置如图2.7所示。

为了使用热球风速仪测试A、B截面各个测点的风速，需在叶片式抛送装置试验台出料直管处A、B两截面的侧面打孔，将热球风速仪插入孔内进行测试。打孔位置如图2.8所示，孔径为ϕ16mm（热球风速仪外径ϕ12mm，头部ϕ15mm）。

试验台正常运转后，将热球风速仪分别插入A、B截面的四个孔中，探头的深度可由画在测杆上的标记确定，然后逐点进行测试。测试时，将热球风速仪轻轻旋转，使探头垂直对准来流方向。

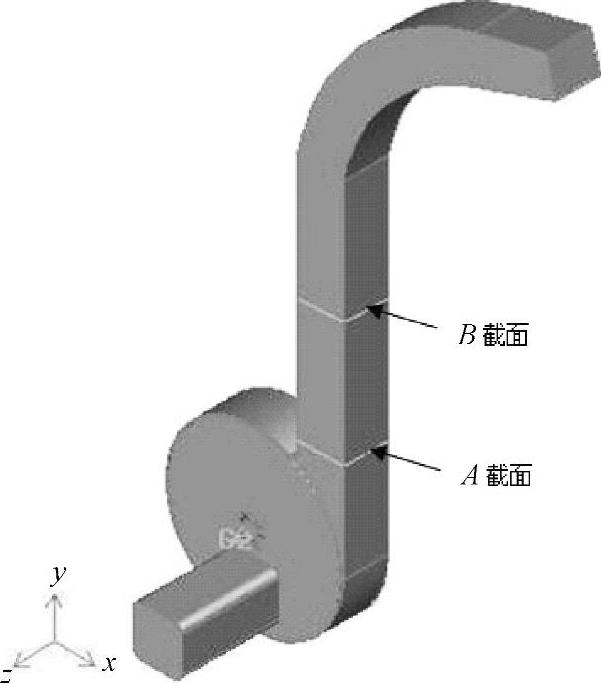

图2.6 测试截面位置图

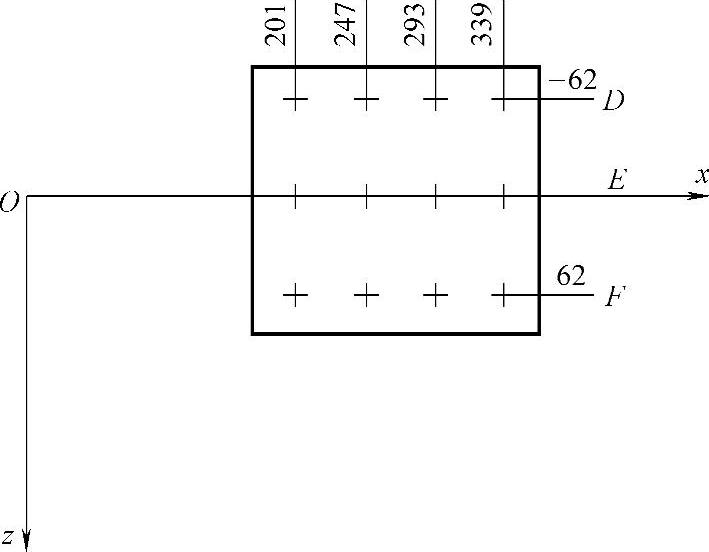

图2.7 A、B截面气流速度测量位置点

(www.daowen.com)

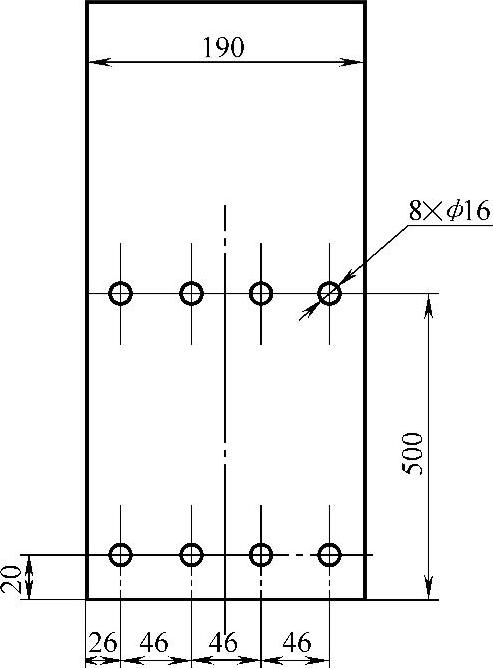

图2.8 A、B截面打孔位置图

对每个测点重复测试三次，记录三次测试结果气流速度的平均值及标准偏差。外径为ϕ700mm、宽度为160mm、径向叶片、转速为650r/min时，A、B截面各测点的平均气流速度见表2.2和表2.3。其他工况和参数下的实测数据由于篇幅所限省略。

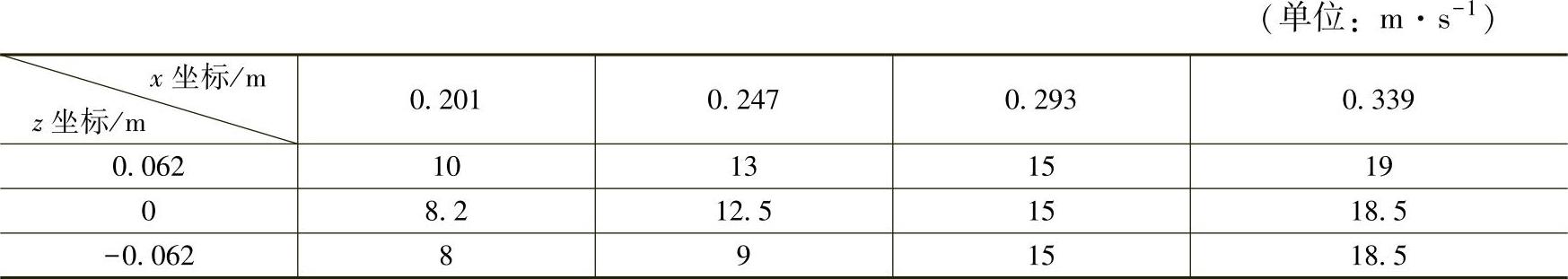

表2.2 外径ϕ700mm、宽度160mm、径向叶片、转速650r/min时A截面各测点的平均气流速度

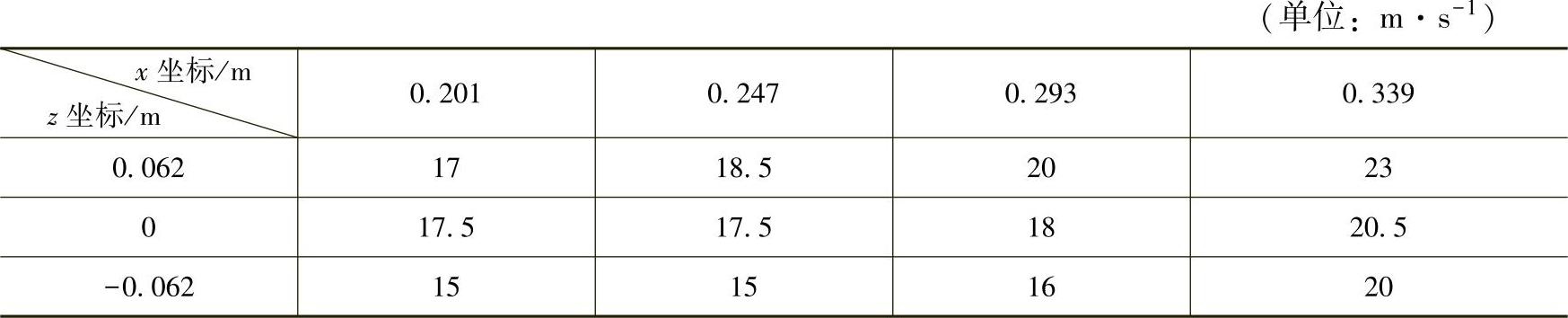

表2.3 外径ϕ700mm、宽度160、径向叶片、转速650r/min时B截面各测点的平均气流速度
