110kV线路带电作业绝缘工具主要有：绝缘绳索、绝缘滑车、绝缘软梯、绝缘操作杆、绝缘拉板、绝缘托瓶架。

1.绝缘绳索

绝缘绳索主要采用蚕丝或合成纤维为原料，其中蚕丝绳应用得最为普遍，广泛应用于带电作业工作中，是带电作业中最重要的绝缘材料之一，可用作运载工具、攀登工具、吊拉绳、连接套及保安绳等。此外，利用绝缘绳或绝缘带又可以制成绝缘软梯、腰带等，如图3-1-20所示。

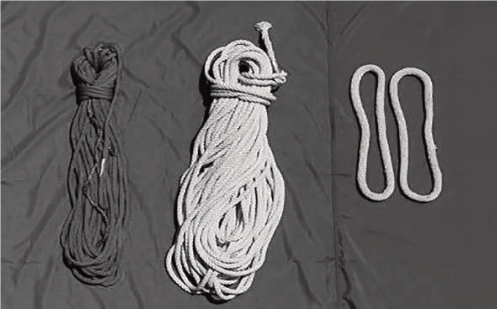

图3-1-20　绝缘绳索

绝缘绳索根据材料分为天然纤维绝缘绳索和合成绝缘绳索；根据在潮湿状态下的电气性能，分为常规型绝缘绳索和防潮型绝缘绳索；根据机械强度分为常规强度绝缘绳索和高强度绝缘绳索；根据编织工艺分为编织绝缘绳索、绞制绝缘绳索和套织绝缘绳索；根据使用用途分为消弧绳、绝缘绳套、绝缘保险绳、绝缘测距绳和吊绳。其使用及注意事项如下：

（1）绝缘绳索使用前，必须作外观检查，严禁有金属丝物夹带缠绕；所有绝缘绳索类工具的捻合成的绳索合绳股应紧密绞合，不得有松散、分股的现象。绳索各股及各股中丝线不应有叠痕、凸起、背股、抽筋等缺陷。

（2）绝缘绳索在使用前必须检查其试验合格证是否在有效期内，对超过有效试验期的绝缘绳索不能使用。

（3）绝缘绳索使用前根据工作荷载选用绝缘绳索种类和直径，并使用2 500V及以上兆欧表或绝缘检测仪进行分段绝缘检测（电极宽2cm，极间宽2cm），阻值应不低于700MΩ。

（4）绝缘绳索必须经试验合格后方可使用，严禁使用不合格的绝缘绳；须根据环境湿度选择防潮绝缘绳索；脏污严重的绝缘绳严禁在带电作业工作中使用。

（5）绝缘绳索使用人员应戴清洁、干燥的手套。

（6）绝缘绳索使用过程中必须放在防潮垫布上，防止受潮和脏污。

（7）绝缘绳索在使用过程中，满足相对应电压等级的安全距离。

2.绝缘滑车

绝缘滑车是由挡板、滑轮、轴承、中轴、拉板、吊轴和吊钩组成，在110kV带电作业吊装过程中，用于绳索导向或承担负载的工具，如图3-1-21所示。

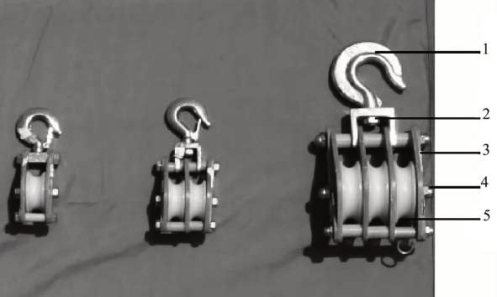

图3-1-21　绝缘滑车

1-吊钩；2-吊轴；3-拉板；4-滑车；5-中轴

绝缘滑车共分为15种型号，其种类见表。型号编制采用汉语拼音第一个字母及阿拉伯数字表示的方法：JH表示绝缘滑车；JH之后的数字表示额定负荷；短横线后的数字表示滑轮个数；最后一个字母表示结构特点，如B-侧板闭口型，K-侧板开口型，D-短钩型，C-长钩型，J-绝缘钩型，X-导线钩型，见表3-1-5。

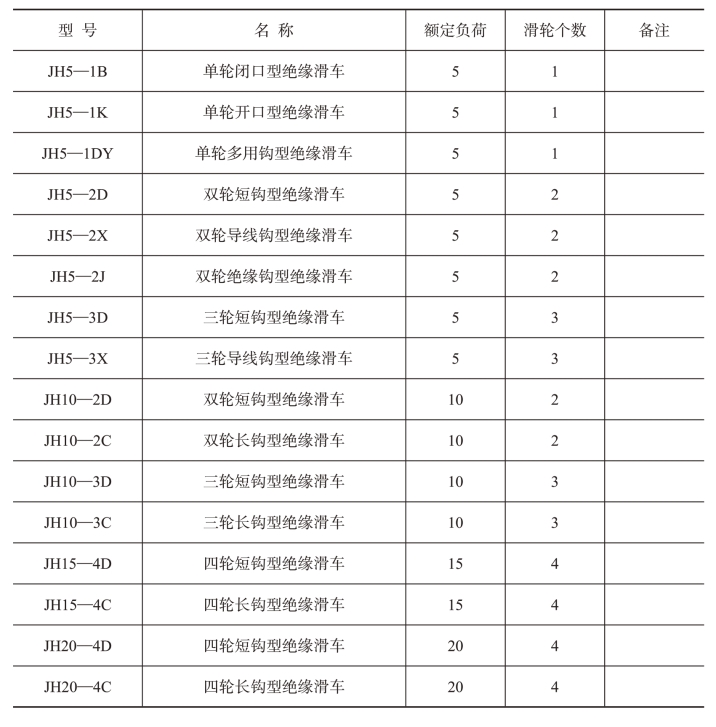

表3-1-5　绝缘滑车型号规格

使用及注意事项：（1）根据使用需要选择绝缘滑车承重吨位；（2）根据使用地点特点不一样可以选择短钩型或长钩型；（3）更换直线绝缘子时可以采用滑轮组省力、距离控制更好。

3.绝缘软梯

绝缘软梯，是由边绳、环形绳和横档组成的软梯。边绳和环形绳采用桑蚕丝或不低于桑蚕丝性能的阻燃绝缘纤维，横档应采用环氧酚醛层压玻璃布管。在线路带电作业过程中，绝缘软梯用于等电位作业人员进入电场或其他高处作业场所，如图3-1-22所示。

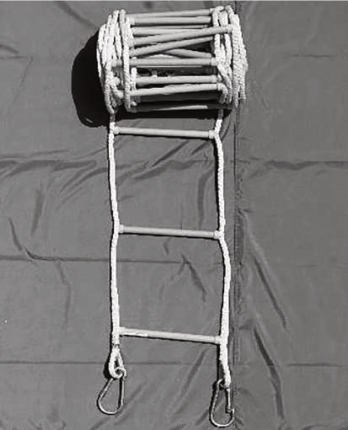

图3-1-22　绝缘软梯

绝缘软梯根据绝缘软梯步距，有300mm、400mm、500mm三种梯步距离的绝缘软梯。绝缘软梯根据在潮湿状态下的电气性能，分为常规型绝缘软梯和防潮型绝缘软梯。其使用及注意事项如下：

（1）根据作业点的高度选择绝缘软梯的长度。

（2）在等电位进电场时，先挂跟斗滑车及吊绳；通过吊绳吊起绝缘软梯及后备保护绳。

（3）攀登软梯必须使用后备保护绳，攀登有两种方式：从侧边攀登或正面攀登。(www.daowen.com)

（4）在攀登软梯与梯头之间转移电位时，必须注意人体裸露部分与带电体之间的距离。

（5）使用软梯作业或用软梯头进行移动作业时，软梯或软梯头上只准1人工作。作业人员到达梯头上进行工作和软梯头开始移动前应将软梯头的闭锁装置可靠锁定。

4.绝缘操作杆

绝缘操作杆由接头、绝缘杆两部分组成，有的绝缘操作杆端部还有握柄部分。其接头可为固定式或拆卸式，固定在操作杆上的接头为高强度材料。在带电作业中，作业人员在绝缘操作杆上装上对应的绝缘操作杆附件，就可在与带电体保持安全距离的情况下，使用绝缘操作杆完成零值绝缘子检测、跟斗滑车挂设、绝缘子销钉摘取等多项操作。110kV带电作业中绝缘操作杆最短有效绝缘长度1.3 m，端部金属接头长度≤0.10 m，手持部分长度≥0.70 m，整体长度为5 m，如图3-1-23所示。

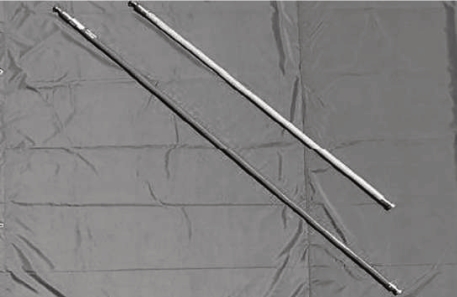

图3-1-23　绝缘操作杆

绝缘操作杆按照材质分为采用玻璃钢环氧树脂杆手工卷制成型杆和机械拉挤成型杆两种。两种绝缘杆各有优势：手工卷制杆的优点是张性大，但是纵向强度相对机械拉挤成型杆小。验电器机械拉挤成型杆的优点是强度大，但是横向张性相对手工卷制杆要小些。

绝缘操作杆按照结构可分为接口式绝缘操作杆、伸缩式绝缘操作杆和游刃式绝缘操作杆。接口式绝缘操作杆是比较常用的一种绝缘杆，分节处采用螺旋接口，最长可做到10m，可分节装袋携带方便；伸缩式绝缘操作杆分3节伸缩设计，一般最长做到6m，重量轻，体积小，易携带，使用方便，可根据使用空间伸缩定位到任意长度，有效地克服了接口式绝缘操作杆因长度固定而使用不便的缺点；游刃式绝缘操作杆接口处采用游刃设计，旋紧后不会倒转。其使用及注意事项如下：

（1）雨雪天气必须在室外进行操作时，应使用带防雨雪罩的特殊绝缘操作杆。

（2）连接绝缘操作杆时，连接节与节的丝扣要离开地面，不可将杆体置于地面上进行，以放杂草、土进入丝扣中或黏附在杆体的外表，丝扣要轻轻拧紧，丝扣未拧紧前不得使用。

（3）使用时应尽量减少对杆体的弯曲力，以防损坏杆体。

5.绝缘拉板

绝缘拉板一般由金属配件与空心管、填充管、绝缘板连接组合而成，主要与金属卡具一起配合用于更换绝缘子，也可用于更换横担及砼杆的工作。110kV带电作业中绝缘拉板最短有效绝缘长度1.0m，固定部分长度0.2m，支杆活动部分长度0.6m，如图3-1-24所示。

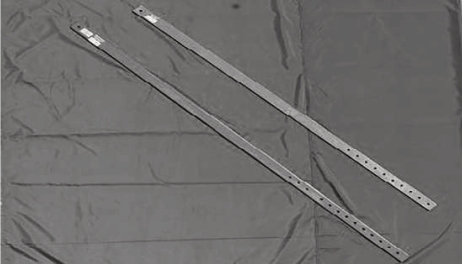

图3-1-24　绝缘拉板

绝缘拉板按结构可分为共用型、固定型、压杆型以及绝缘子托架型，其中前两种需配合固定器和牵引机具使用。其使用及注意事项如下：

（1）使用前应检查绝缘拉板的规格，应与同工作线路电压等级一致。

（2）检查绝缘拉板的试验合格证应在有效期内。

（3）绝缘拉板外观检查，应光滑，不能有裂纹、划痕等外部损伤，杆段间连接牢固。

6.绝缘托瓶架

绝缘托瓶架是输电线路带电更换耐张、直线绝缘子串的重要工具。它两侧一般由椭圆形空心管或矩形绝缘板构成，主材之间用多根弧形板连接，再在弧形板上固定2～3根绝缘管，以利于绝缘子串动。绝缘托瓶架中的绝缘撑板间距（220kV及以下电压等级的托瓶架）一般以500mm左右（3片绝缘子高度）为宜，如图3-1-25和图3-1-26所示。

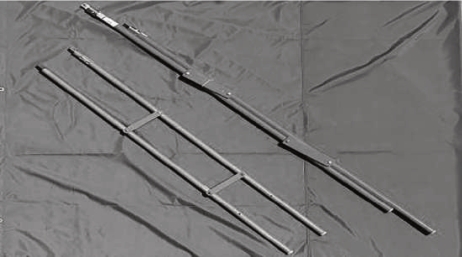

图3-1-25　绝缘托瓶架

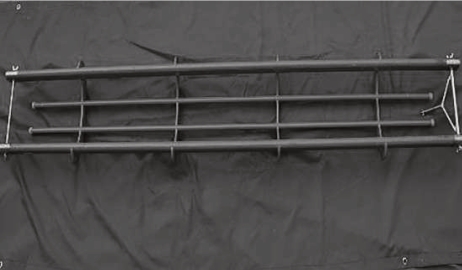

图3-1-26　绝缘托瓶架

绝缘托瓶架根据其功能的不同，分为直线托瓶架和耐张托瓶架两种。其使用及注意事项如下：

（1）使用前要进行外观检查，检查其主材、弧形板和绝缘管是否变形或连接松动。

（2）在更换绝缘子串是必须注意同卡具的配合，保证其连接牢固可靠，并做冲击试验验证其连接情况。

（3）绝缘托瓶架在传递过程中要注意不要与杆塔和金具碰撞，导致其损伤。

绝缘工具的储存注意事项：绝缘工具应置于通风良好、清洁干燥的专用房间存放。贮存期超过生产日期12个月，要按相关标准进行电气性能检验，以后凡贮存日期达12个月，均应按相关标准进行电气性能检验。
