110kV线路带电作业金属工具主要有跟斗滑车、金属滑车、软梯头、绝缘子卡具等。

1.跟斗滑车

跟斗滑车，由挂钩和定滑轮两部分组成，主要用于软梯悬挂，如图3-1-13所示。

跟斗滑车按照使用类型分为自锁型和非自锁型。

使用及注意事项：使用前，应检查其锁扣是否可靠，锁紧块是否有卡滞现象，滑轮是否转动灵活，并检查外壳有无变形或损坏。

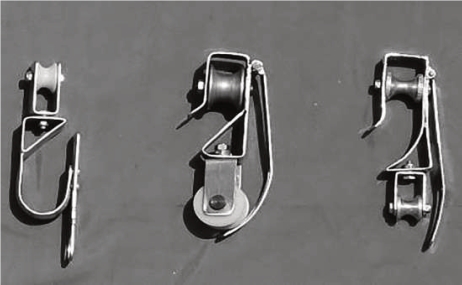

图3-1-13　跟斗滑车

2.金属滑车

金属滑车，是线路检修和施工安装的常用工具之一，用作定滑车可改变作用力的方向，用作动滑车可实现省力，组成滑车组可同时实现改变作用力的方向和省力，如图3-1-14所示。

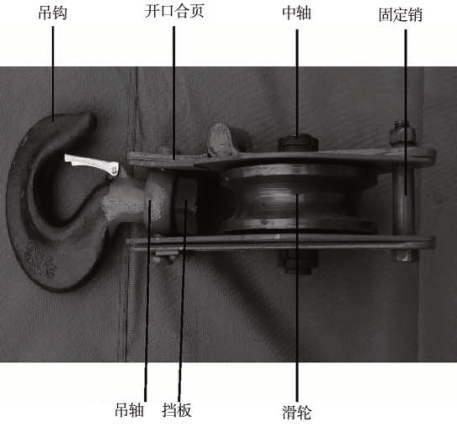

图3-1-14　金属滑车

金属滑车按照材质可分为铁（钢）滑车、铝（合金）滑车及其他；按照用途可分为起重滑车、放线滑车等，起重滑车分为吊环式起重滑车、吊钩式起重滑车、吊架式起重滑车、链环式起重滑车，放线滑车分为电缆放线滑车、大直径放线滑车、地线放线滑车等；按照滑车的轮数可分为单轮滑车、双轮滑车和多轮滑车。其使用及注意事项如下：

（1）使用前必须进行外观检查。主要检查滑轮、吊钩或吊环、开口合页、护板、轴承、销钉及螺栓等，各部件外观完整、无锈蚀、无破损、无变形；滑轮、吊钩或吊环、开口合页、轴承转动应灵活，无卡阻；有轻微变形或磨损的，不得影响正常使用；凡吊钩或吊环、护板等有严重变形裂纹，轮缘破损、轴承变形、轴瓦磨损以及转动不灵活、零部件不全、荷载不明等情况，均不得使用。

（2）检查滑车试验合格证是否在有效期内。

3.软梯头

软梯头，是主要用于连接软梯并悬挂于导地线上进行作业（含带电作业）的一种工具，主要作业内容包括更换高压线路间隔棒、防振锤，修补导线等，如图3-1-15、3-1-16所示。

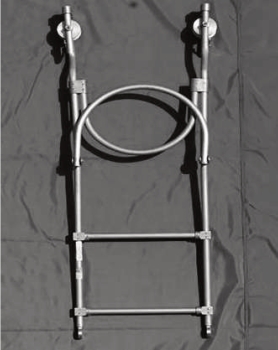

图3-1-15　软梯头

图3-1-16　软梯头

软梯头由梯头框架、滑轮式挂钩（含闭锁装置）、座位支撑杆和挂环等几个部分组成。梯头框架为矩形框架；滑轮式挂钩安装于梯头框架上部，用于悬挂在导地线上，并可沿导地线滑动，其闭锁装置锁定后，能防止软梯头从导地线上脱出；座位支撑杆安装于挂钩下部的梯头框架上，供作业人员乘坐；挂环焊接在梯头框架的下端，用于与软梯连接。软梯头一般采用铝合金材质，轻便、稳定性好，安全系数高。

使用及注意事项：使用前必须进行外观检查，各部件外观完整、无破损、无变形；连接部位应牢固，滑轮、吊环应转动灵活，有无卡阻。

4.绝缘子卡具

绝缘子卡具是线路带电更换绝缘子的主要工器具，多用铝合金制成，如图3-1-17、图3-1-18、图3-1-19所示。

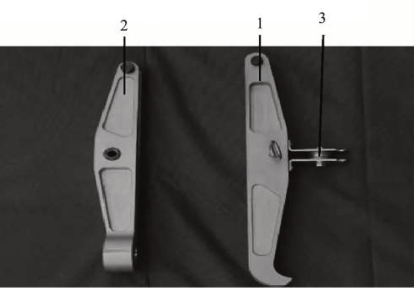

图3-1-17　翼型卡具

1-前卡；2-后卡；3-丝杆

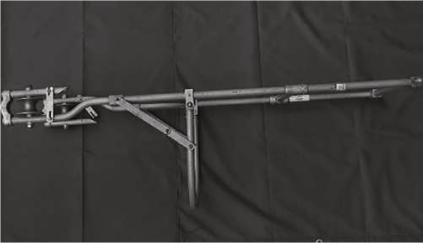

图3-1-18　大刀卡

1-前卡；2-后卡；3-提升滑轮

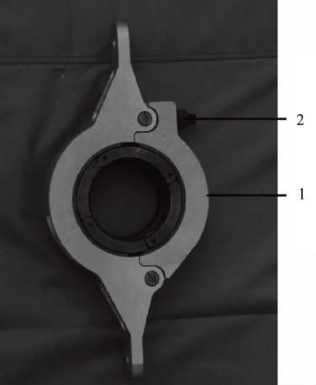

图3-1-19　闭式卡

1-活盖；2-螺栓(www.daowen.com)

绝缘子卡具按功能可分为耐张串卡具、直线串卡具、单片绝缘子卡具。代号分别表示如下：

“N”——耐张串卡具；

“Z”——直线串卡具；

“D”——单片绝缘子卡具。

耐张串卡具用于更换耐张绝缘子及金具的卡具，按结构形状主要可分为翼形卡、大刀卡、斜卡、弯板卡、翻板卡等。直线串卡具用于更换直线绝缘子及金具的卡具，按结构形状主要可分为V形卡、托板卡、花形卡、吊钩卡、钩板卡等。单片绝缘子卡具用于更换单片绝缘子的卡具，按结构形状主要有闭式卡、端部卡等。

卡具按结构形式分别用卡具名称汉语拼音的第一个字母加“K”标示。如：“翼形卡”用“YK”表示，“大刀卡”用“DK”表示。

卡具额定荷重的取值一般为：

P=P0×25％+5

式中：P——卡具的额定荷重，kN；

P0——卡具适用的绝缘子或金具级别，kN。

耐张串系列卡具规格及技术参数见表3-1-2。

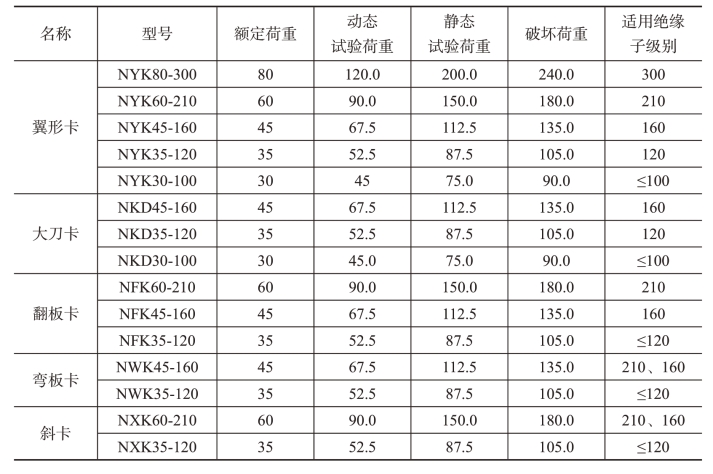

表3-1-2　耐张串系列卡具的规格及技术参数　单位：kN

直线串系列卡具规格及技术参数见表3-1-3。

表3-1-3　直线串系列卡具的规格及技术参数　单位：kN

单片绝缘子系列卡具规格及技术参数见表3-1-4。

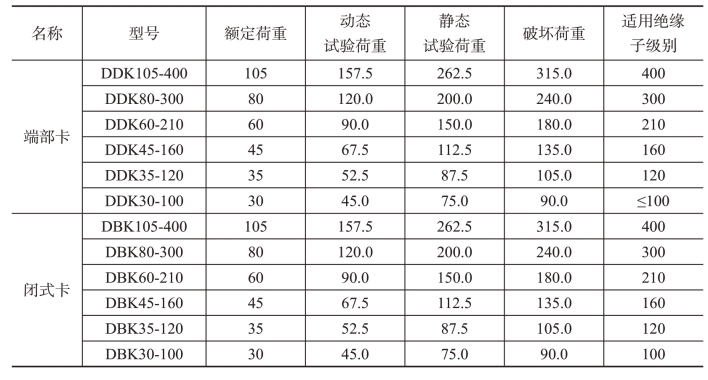

表3-1-4　单片绝缘子系列卡具的规格及技术参数　单位：kN

输电线路带电更换绝缘子针对不同的塔型、绝缘子串型、金具类型，最常用的绝缘子卡具有翼型卡、大刀卡、闭式卡三种。下面重点介绍这三种绝缘子卡具。

（1）翼型卡

翼型卡组装在绝缘子串导线端的卡具叫前卡，组装在绝缘子串横担端的卡具叫后卡，如图3-1-17所示。

翼型卡主要用于带电更换单联耐张绝缘子串。作业时需要将卡具卡住绝缘子串两侧金具，通过丝杠和绝缘拉板收紧导线，使绝缘子串松弛到托瓶架上对其更换（硅橡胶合成绝缘子不适用托瓶架）。

（2）大刀卡

大刀卡装在绝缘子串导线端的大刀卡具叫前卡，组装在绝缘子串横担端的大刀卡具叫后卡，前卡顶端处有一个提升滑轮，如图3-1-18所示。主要用于地电位作业法更换耐张双联绝缘子串。

（3）闭式卡

闭式卡包括前卡活盖、前卡螺栓、后卡活盖、后卡螺栓等，如图3-1-19所示。适用于等电位作业法更换耐张串导线侧绝缘子。

绝缘子卡具的使用注意事项如下：

（1）选用卡具时，应进行最大工作荷重的校核，若有特殊要求或不利气象环境条件致使工作荷重有可能超出卡具的额定荷重时，应选用大一级规格的卡具。

（2）使用前应对卡具外观进行检查，若发现裂纹应退出使用。运输中应避免碰撞，使用中不得用力敲打或摔落，避免影响其机械性能和工作性能。

（3）卡具与挂点的接触面应配合紧密可靠，非接触面应留有1～2mm间隙，以便于卡具安装或拆卸时方便、灵活。

（4）卡具各组成部分零件应表面光滑、平整，无毛刺、尖棱、裂纹等缺陷。

金属工具的储存注意事项：金属工具必须存放在清洁干燥、通风良好的专用库房内；库房内应专用配电盘、干湿温度计、照明装置和消费器材。室内湿度应保持在60％～70％，温度保持在-5℃～35℃；库房内应设高低层货架，应按大小和轻重分上下层放置并且用钢印铭号。
