装订用黏结材料是指装订时使用的具有优良黏合性能的材料。黏结材料是装订加工中不可缺少的重要材料之一，正确选用各种装订黏结材料，是保证书刊本册质量的关键，粘接材料选用得当，加工的成品就牢固、平整美观，反之则其寿命缩短，影响读者的使用。

黏结材料的种类很多，材料来源极为广泛。在这些原材料中，有许多是从天然材料中提取的，如从动物、植物和矿物中提取的物质。目前应用最多的是人工合成树脂，这些合成的人造黏结材料与天然的黏结材料相比较有许多优点。其不仅有足够的黏结能力，而且干燥快，能形成近似无色的弹性透明胶膜，除个别种类的黏结剂以外，一般没有什么气味，不挥发有害气体、稳定性好，不易发霉变质，不怕虫蛀鼠咬等，且来源广泛可靠，有助于装订专业的标准化、数据化和自动化加工生产，并能保证黏结的牢度和质量要求。

水溶性黏结剂的成本一般较低，无毒，制造也简单，对纸张等表面有微孔的材料，有良好的渗透性能，且使用方便（用水溶后即可使用）。但这一类黏结剂是靠水分挥发进行干燥的，因此干燥速度较慢，往往需要增加一套干燥设备，如远红外线、高频介质加热、烫烘等，才能保证机械化作业的连续加工。

热熔性黏结剂则有许多优点，这种黏结剂使用时要加热到一定程度。一旦冷却就能很快保证黏结牢度，如EVA热熔胶一般在10秒内就可基本干燥。由于其干燥速度快，适合机械化高速装订需要。从缩短出书周期考虑，使用这种黏结材料有利高速联动生产，可以减轻工人劳动强度和改善工作条件。

1.动物胶黏结材料

动物类黏结材料的使用有悠久的历史，早在两千多年前，人们就将动物皮革在火上熬成皮鳔胶，用于各种材料的粘接。这种胶是从热水或石灰浆处理的动物的皮、肌内组织和骨骼获得的一种黏结材料。动物胶黏结材料的种类主要有骨胶、明胶等。

2.淀粉基类黏结材料

淀粉基黏结材料是指用植物的种子、茎秆、块茎等提取的淀粉制成的黏结剂。不同种类的淀粉可以从不同的植物中提取，其中包括小麦、玉米、马铃薯等多种。植物黏结材料主要有面筋粉浆、面粉糨糊、糊精等。

3.纤维素类黏结材料

纤维素类黏结材料基本上是由纤维素改性的溶液组成。可黏结纸张、纸板、封面等，有良好的黏结性能。纤维素类黏结材料主要有羧甲基纤维素黏结剂、甲基纤维素黏结剂。装订业一般用甲基纤维素黏结封面等，胶液易涂布，但有时起泡。调制时要加入些磷酸三丁酯，防止起泡。

4.合成树脂类黏结材料

合成树脂又称人造树脂是由单体经聚合或缩聚而成的树脂。合成树脂黏结剂是使用广泛、方便、品种繁多的黏结材料。用于书籍装订主要有以下几种。

（1）聚醋酸乙烯酯（PVAC）黏结材料

聚醋酸乙烯酯是一种聚合物，由醋酸乙烯酯单体聚合而成。根据聚合方法不同，又分为乳液型和溶液型两种，装订所用的属乳液型，因其颜色乳白、使用时间较长，又称乳胶或白胶。

（2）聚乙烯醇（PVA）黏结材料

聚乙烯醇黏结剂是一种白色絮状或粉末状的高分子化合物，能溶于水，热熔后为无色透明的黏稠液体。使用时根据所需黏度，在胶内加入适量水，放置容器内加热成均匀黏状液体，加热时要用蒸或水浴的方法，不可直接与加热器接触，胶内加热温度不得超过100℃，以防其老化变质。

（3）EVA热熔胶

EVA（乙烯-醋酸乙烯共聚树脂）热熔胶是一种无须溶剂、不含水分的100%可熔性聚合物。热熔胶常温下为固体，加热熔融到一定程度而变为流动且有一定黏性的液体，熔融后的热熔胶为浅棕色半透明体。

①热熔胶的成分。EVA热熔胶由基本树脂、增黏剂、黏度调节剂和抗氧剂等成分组成。

热熔胶 的基本树脂是乙烯和醋酸乙烯在高温高压下共聚而成的，即EVA树脂。这种树脂是制作热熔胶的主要成分，占其配料数量的50%以上。基本树脂的比例、质量决定了热熔胶的基本性能，如胶的黏结能力、熔融温度及其助剂的选择。因此装订所用黏结纸张的EVA热熔胶，应选择乙烯与醋酸乙烯比例恰当，并具有一定柔软性、弹性、黏着力、变形小的品种使用。

②热熔 胶的性能。EVA是100%的固体胶，完全靠高温加热熔融变成流体。当加热至80～100℃时，胶体缓动，随着温度的增高，流动逐渐加快，当温度上升到250℃时，胶体老化，颜色变深，黏度下降，胶变色。EVA胶体固化过程全靠冷却完成，是一种快速固化性能好的黏结材料。

③热熔胶的使用。EVA对多孔和非多孔材料都能进行黏结，但是胶面不宜过大，否则会无法黏结，因为这种胶固化时间最多只有十几秒钟。EVA主要用于高速生产的无线胶订联动线，不能用于手工装订操作。(www.daowen.com)

a.使用时要提前将胶量储够，并要提前2小时进行预加热，使其逐渐变成所需流体。

b.胶体的流动性可用温度控制，需要黏度高（稠）时，可将温度略降低些，需黏度低（稀）时，可将温度调高些。

c.热熔胶固化时间一般为7～13秒，冷却时间一般为3分钟左右。在联动生产线上其冷却过程是以延长传送带方法实现的，在一定时间内应保证胶体有冷却干燥的良好条件，才能保证书籍黏结牢固、美观平整。

d.使用热熔胶生产的条件，应是保证正常的室温，室温过低会影响固化时间，黏结剂会因过早干燥、被黏合物黏结不牢（或粘不上）而脱落。

（4）PUR热熔胶

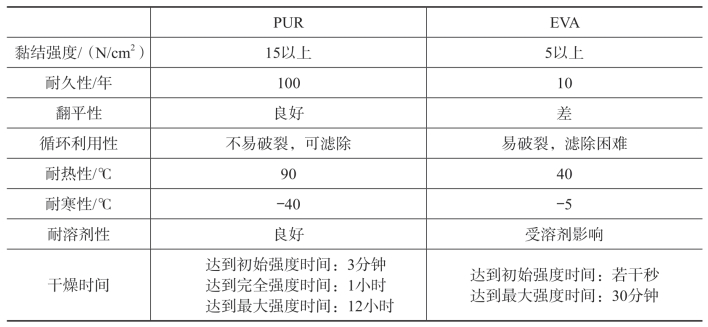

PUR胶 PUR（Polyurethane Reactive）被称为活性胶黏剂，其主要成分是带活性氢的多元醇（聚酯聚醚等）。低分子量二元醇和异氰酸盐的聚合物。当活性终端团暴露在潮湿的空气中或纸张湿度达到一定水平时，就会发生不可逆交联反应。交联后的PUR薄膜具有较高的固有强度（内聚力）形成非常耐久的胶黏剂薄膜。PUR薄膜对印刷油墨和溶剂不敏感，还具有极强的耐久性。PUR热熔胶装订的手册可在超冷或超热的环境下使用。用PUR胶粘的书刊与现在市场上普及的EVA热熔胶粘的书刊相比，其优点十分明显。PUR胶的优点如下。

①书籍的平摊性好。通常情况下，书芯刷胶厚度约为0.5mm左右，此时PUR胶层比EVA热熔胶要柔软得多，厚度可以减少50%或更薄（0.2～0.3mm），因此书本翻开非常平整。阅读时不必用手按住书本，大大提高了读者的阅读舒适感，解决了胶水图书翻不平问题。

②耐高温且耐低温。一般的黏结材料只耐高温或只耐低温，二者很难兼而有之。而PUR装订的书册既耐高温又耐低温，甚至在94℃或-40℃条件下也没有问题。由PUR胶装的书籍几乎不受温度影响，这对于需要在不同温度环境下存放的书籍非常重要。

③耐溶剂性是PUR的又一特性。PUR是既耐溶剂又耐油脂的装订材料，把干燥固着的PUR黏合剂胶层浸入到印刷时使用的溶剂和油脂中，例如甲乙酮和酒精，这些化学品对PUR胶层没有丝毫影响。而用传统的胶订，如EVA热熔胶，部分化学品会使其薄膜慢慢变软，甚至溶解，降低了胶订效果。

④书脊平整。采用普通EVA热熔胶装订横丝缕纸张时，在书籍的装订线处会起皱。PUR热熔胶属于冷胶黏合剂，工作温度相对低，书脊处纸张的水分蒸发少，纸张不易起皱。此外，PUR胶层在干燥过程中有一定的延展性，不会影响纸张的纤维方向，因此纸张不易起皱。

⑤书芯切口光滑。PUR热熔胶是其他热熔胶涂胶厚度的一半，在切纸刀处不会有较厚的材料堆积，因此切口光滑无梯形，书封边缘也很光滑。

⑥回收过程有利于环保。由于PUR与纸张易分离，因此不会影响回收后的纸张质量。与EVA相比 PUR柔韧性好，不易开裂，延长了书籍的使用寿命，减轻了对环境的污染。

PUR非常适合高克重纸张的装订，以及一些需要经常在温度波动较大的条件下使用的书刊，如地图册等的装订。此外，年度报表和商业期刊装订也是PUR的一个主要应用市场，这些业务需要装订高级铜版纸和纹理不规则的艺术纸。相对锁线来说，PUR胶装在成本上更有优势，而且第四代PUR胶使联线扒圆成为可能，许多精装书生产厂家都在研究开发这种胶。

PUR胶水是被罐装在铁桶或纸桶中，再用铝塑密封包装（图11-4），开罐拆封后须马上放入PUR胶锅内，进入密封状态融熔，要防止PUR和空气过长时间接触而发生交联反应。

图11-4　PUR使用

（5）纸塑复合黏结剂

这种材料是丙烯酸酯和苯乙烯共聚物，外观是乳白色液体。其胶体有良好的黏结性能和所需要的黏度和膜弹性。纸塑复合黏结剂以水为分散介质（水溶剂），不易燃，无毒、无害，无刺激气味，是一种使用方便、黏结能力很强的水溶性黏结材料。

这种黏结剂随着装帧材料的创新（如封面材料中的PVC涂料纸、覆膜纸、塑料封面等）应用更广泛，在与纸张连接时必须用这种黏结剂，特别是涂塑、上光类封面的精装书壳与环衬的黏结，若三边出现粘不牢现象，用此胶便可粘牢。

（6）504黏结剂

504黏结剂是一种透明的液体黏结剂，可单独使用，也可与其他黏结剂混合使用，其黏结性能很强。在装订中，一般与其他黏结剂混合使用，如将504黏结剂与聚醋酸乙烯乳胶或面粉浆混合后，可黏结纸和PVC涂料纸、纸和塑料薄膜，黏结效果良好。
