金属版烫金机的使用与维护

金属版烫金机是使用金属烫金版进行烫金加工的设备,常见的有铜版、锌版等。其中铜版(传热性能好,耐压、耐磨、不变形)烫印效果最好,因此对于要求较高的烫金制品应尽可能选用铜版。金属版的厚度一般在3~5mm之间,腐蚀深度至少应在0.6mm以上,坡度70°左右,以保证烫印图文清晰,减少连片和糊版现象,同时提高耐印力。目前数字快印后道中多使用小型半自动平压平烫金机(图10-107),此机型采用平压平气动结构,最大压力达2吨,烫金纸可自动传输,最大烫印面积200mm×300mm,烫印头高低、烫金工作台前后、烫金温度、烫金压力、烫金时间均可调,具有操作便捷,使用寿命长等优点。

图10-107 小型半自动金属版烫金机

1.金属版烫金的操作

(1)安装烫金版

装版是将制好的烫印版粘贴固定在传热压板上,传热压板通过电热板受热,并将热能传递给烫印版进行烫印。在安装烫金版前须确保版面平整、图文线条清晰、边沿光洁、无麻点和毛刺等,对于非连接点、多余点、坡度、麻点等弊病应用小刀进行修复(图10-108)。

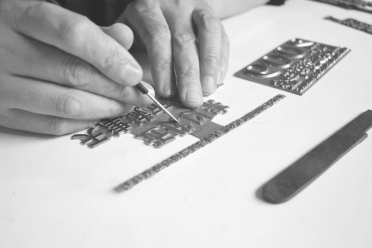

图10-108 烫金版修复

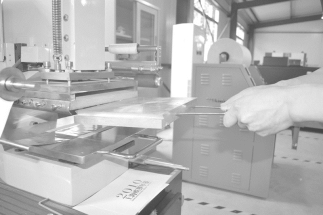

取出传热板,在烫印版背面贴上烫金专用双面胶后,选择合适位置(一般居中定位)黏结到传热板上(图10-109)。将传热板装回并紧固螺丝,按下烫印按钮令传热板下压,在与烫金版紧压20秒后(双面胶需20分钟)释放压力,烫金版即完成安装。若生产中需更换烫金版,则应使用配套隔热把手旋紧在传热板的螺孔中将烫金版拉出,更换上已上好新烫金版的传热板并装回原来位置(图10-110)。

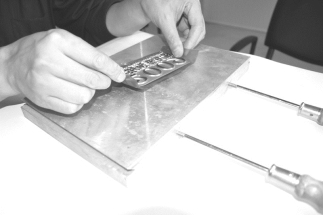

图10-109 安装烫金板

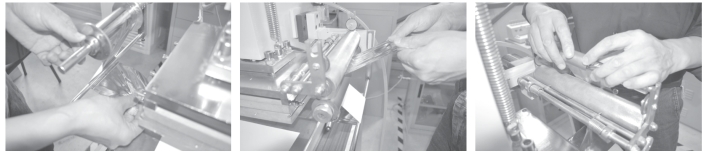

图10-110 更换烫金版

(2)粘贴垫纸

在工作台的烫印位置上粘贴一张比待烫印品面积大的衬垫纸,推荐使用1mm厚的黄纸板并将朝上面用细砂纸打磨光滑(图10-111)。粘贴衬垫纸的作用是保护烫金版,防止烫印板直接冲压工作台,同时还可减少热量的传导,保持烫印温度。工作台上待烫印品的摆放定位通常以印品的两条或三条边为基准,用一定厚度的纸板(不要超过烫印件厚度)或耐高温海绵胶带做好挡规来定位(图10-112)。

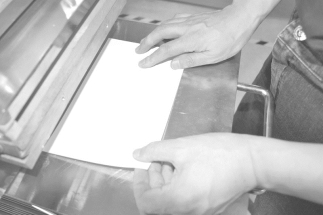

图10-111 粘贴衬垫

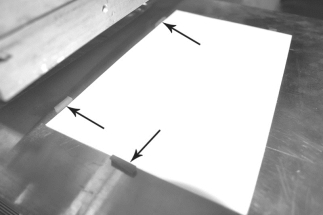

图10-112 挡规定位(www.daowen.com)

(3)安装烫金纸

松开螺丝,取出烫金纸挡圈,把烫金纸套入定位杆内,装回挡圈,旋紧固定螺丝,烫金纸即定位。安装烫金纸时,烫金纸着色面必须向上,调整左右定位杆,可控制烫金纸高低位置,以烫金纸的位置远离传热板,而又不影响工作台进出为佳。走纸时间用于控制烫后的烫金纸走纸长度,此长度应按烫金面积来调整,顺时针转动送纸长度增加,反之长度减少(图10-113)。

图10-113 穿烫金纸

(4)设定工艺参数

温度、压力、速度是烫金工艺的三要素,三者互相关联,互相作用,直接影响到最终烫印质量。

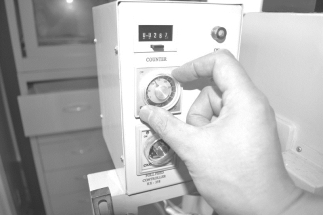

①温度。小型烫金机的温度均采用自然恒温器控制,并由温度表及指示灯显示。开机后将温控调至所需温度,发热部分需15分钟的预热时间,大部分数字印后物件的烫印温度范围应控制在100~180℃之间。具体情况应根据印版的实际温度、电化铝类型、图文状况等多种因素确定,通常需通过几次试烫找出最适合的温度,以温度最低而又能压印出清晰的图文线条为标准(图10-114)。

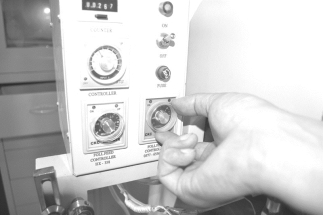

图10-114 温度控制调节

②压力。烫印压力与电化铝附着牢固程度关系很大,施压是为了保证电化铝能够黏附在承印物上。印件烫纹过深,表示压力过大,印件烫纹过浅或不完整,表示压力太小。压力大小的调节是通过控制传热板与工作台之间的距离来实现的,顺时针转动压力调节螺母,压力减小,反之压力增大,调好后要锁紧固紧螺母,以免工作期间走位(图10-115)。

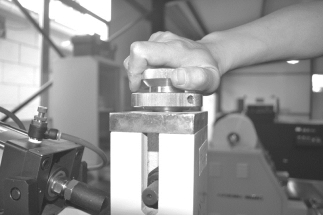

图10-115 压力调整

在试烫中若出现着色不均匀,须调整固定板四角上的螺钉,将烫印痕过浅或上不到色部分方向的螺钉顺时针旋转,把印痕过深或着色越界部分方向的螺钉逆时针适当旋转(图10-116)。

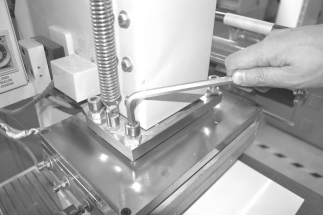

图10-116 压力均匀调节

③速度。烫印速度是指电化铝与承印物的接触时间长短,数字印后产品的烫印时间基本上控制在1秒以内(图10-117)。

图10-117 烫印速度调节
