环型胶圈装的装订形式是塑料胶圈夹边条，由于塑料线具有一定弹性，在受压变形后能够迅速恢复原状，加上装订线质量轻，色彩丰富，末端弯折定位，安全系数较高，特别适合于少儿读物的装订（图10-11）。环型胶圈装订是使用成本较低的一种，简单、易拆卸，可多次重复装订使用。缺点是塑料环圈易受压变形、书芯厚度不宜超过20mm。

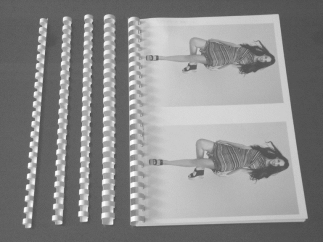

图10-11　胶圈装订本

胶圈装订机的类型有手动（图10-12）和电动，胶圈装订机的孔型尺寸是3mm×8mm的长方型孔；孔与孔之间的距离是7mm。胶圈装订的长度会受到装订机孔数的限制，其装订最大幅面是A4尺寸的文本。胶圈文本的装订厚度也是任意的，可以不断地叠加上去。主要也是不同设备的一次性打孔厚度是不一样的，一般胶圈装订机的最大的打孔厚度在2～3mm左右。

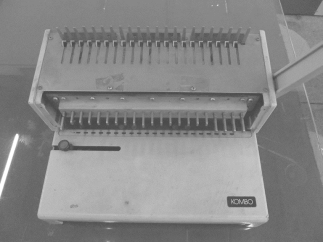

图10-12　胶圈装订机

胶圈型号的选择是根据订口长度来选择胶圈的长度；根据文本的厚度来选择胶圈的直径。常见的胶圈颜色有黑色、白色、红、蓝，其他颜色较少。

如一般A4胶圈长度为300mm，均是21齿，不同的文本厚度要选择不同直径的胶圈（图10-13）。在实际操作中胶圈的直径=文本厚度+4mm。

图10-13　胶圈孔型尺寸图(www.daowen.com)

胶圈装订操作方法如下。

①调节订口孔边距（调节机器后面的调节旋钮，上面标有不同孔边距尺寸）。订口孔边距是通过调距器来调节订口即定位挡板，来达到所需的尺寸。通常胶圈装订时订口边距选择范围在2.5～6.5mm。

②端口孔边距（调节机器打孔台左侧的挡板使其在需要的位置上，机器上有相应的位置校正指示图，能指示打孔时的相应位置，图10-14）。端口孔边距是通过限位器来调节文本二端所需余留的孔边距，通常长度方向孔边距应≤7mm。

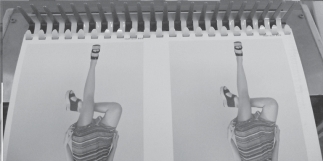

图10-14　订口孔边距调节

③将不超过打孔纸量的纸张整理叠齐，推入打孔位置，并使其紧靠调距器的限位挡板为止，以订口孔边距限位挡板和左边端口边挡板为二个直角基准，将纸张位置固定好后，将手柄用力压下，完成纸张打孔过程。

④装圈。装圈时将胶圈环放在胶圈装订机上面的支架上，注意装订环的摆放方向（应开口向上，插入装订支架，起固定胶圈环作用）。将打孔手柄往后推，胶圈在手柄装置的带动下会打开至合适位置，再将打好孔的装订文本套在胶圈上，再将手柄返回初始位置，胶圈会自动卷曲回初始环型，取出装订文本完成操作（图10-15）。

图10-15　装圈
