环型铁圈装机是一种应用非常广泛的小型装订设备，普遍应用于各行各业的办公文件、财务、标书、相册、集邮册、台历、笔记本、儿童读物等本册装订，其特点是工艺简单、装帧简捷、操作方便、平展性好、外观简洁。缺点是铁制环圈易受压变形、书芯厚度不宜超过250mm。数字印后铁圈装类设备主要有：双线铁圈装订机、单线铁圈装订机、独立铁圈装订机等。为防止铁丝圈生锈，往往对铁丝进行喷塑处理，喷塑的颜色有多种多样。

环型铁圈装订是由铁圈把文本各个页面用环型方式组合在一起的。线圈可分为单线圈和双线圈，常用的是双线圈（单线圈很少用到），双线铁圈装订是颇受欢迎的装订方式（图10-6）。双线铁圈装有简易手动装订机（用于少量生产），也有全自动装订机（适用于大批量生产）。除了广泛用于书刊、笔记本等产品的装订外，还常用于制作各种台历、挂历、POP展示架等。其缺点是铁丝圈易受压变形，且书芯厚度不宜超过25mm。

图10-6　环型铁圈装订本

1.环型铁圈装订机分类

环型铁圈装订机（图10-7）的装订形式是铁圈硬胶圈，其类型有许多，根据性能、孔型、孔数、装订材料不同，又可以分为圆孔和方孔，单线圈和双线圈，手动、电动、液压；二孔、三孔、四孔等不同孔位的铁圈装订。目前在环型铁圈装订家族中，使用最多的是手动方孔双铁圈装订机。

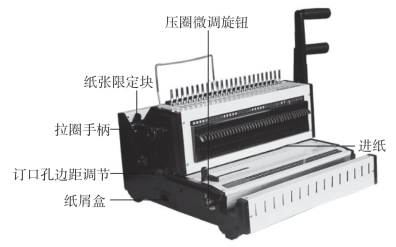

图10-7　环型铁圈装订机

2.环型铁圈装订机孔数、孔径、孔距

常用手动方孔双铁圈装订机又可分为2∶1（21～27孔）和3∶1（34～40孔）两种，以3∶1双铁圈装订机装订效果较为精致，适合装订较薄的文本；2∶1型则适合装订较厚的文本。

无论方型孔和圆形孔，3∶1孔比就是指每英寸（25.4mm）上排列三个孔；2∶1孔比就是指每英寸（25.4mm）上排列二个孔。

2∶1方孔双铁圈装订机的孔型尺寸是4×5.5mm的长方型孔，3∶1方孔双铁圈装订机的孔型尺寸是4mm×4mm的方型孔。

2∶1方孔双铁圈装订机的孔与孔之间的距离是7.5mm，3∶1方孔双铁圈装订机的孔型尺寸是4.5mm。

3.双铁圈选择

双铁圈材料的选择主要根据订口长度来选择铁圈的长度，根据文本的厚度来选择铁圈的直径。

一般单个3∶1齿距方孔双铁圈的长度为275mm，上有34齿，适合装订A4较薄的文本，实际在装订A4尺寸文本中用到33齿（见图10-8）。(www.daowen.com)

一般单个2∶1齿距方孔双铁圈的长度为275mm，上有23齿，适合装订A4较厚的文本，实际在装订A4尺寸文本中用到22齿（见图10-8）。

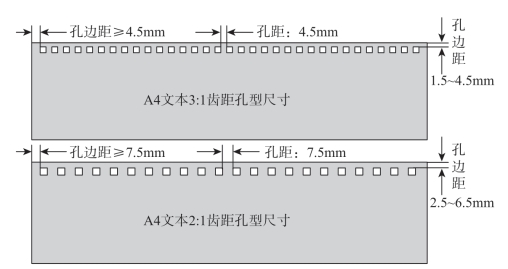

图10-8　2∶1和3∶1孔型尺寸图

操作中铁圈的直径=文本厚度+4mm为宜。如果铁圈过小，边位距离大，那么装订好的文件不容易翻动，并有可能褶皱；如果铁圈过大，边位距小，那么翻动文件时，页间隙太大，影响整体效果，且如果长时间翻动易出现掉页现象。双线铁圈装订产品如图10-9所示。

图10-9　双线铁圈装订产品

4.铁圈装订操作方法

①调节订口孔边距（调节机器右侧面上的调节旋钮，上面标有不同孔边距尺寸）。订口孔边距是通过调距器来调节订口即定位挡板，来达到所需的尺寸。通常3∶1齿距铁圈装订时订口边距选择范围在1.5～4.5mm；2∶1齿距铁圈装订时订口边距选择范围在2.5～6.5mm。

一般来讲，3∶1孔比的圈装，订口到版心的距离至少应留出3/8英寸（9.5mm）的空白；2∶1孔比的圈装，订口到版心的距离应保持1/2英寸（12.7mm）空白。在印前版面设计时一定要注意版心的周空距离，尤其是订口到文字的间距（距离过小，孔径会打在版面上），要避免装订弊病的产生。

②调节端口孔边距（调节机器打孔台左侧的挡板使其在需要的位置上，图10-10）。端口孔边距是能过限位器来调节文本二端所需余留的孔边距，通常3∶1齿距铁圈装订时，长度方向孔边距应≥4.5mm；2∶1齿距铁圈装订时，长度方向孔边距应≥6.5mm。

图10-10　订口孔边距调节

订口孔边距的尺寸是依据书本的厚度来确定，若书本越厚，铁线圈直径越大，孔边距就应逐步增大；反之书本越薄，铁线圈直径越小，孔边距就应逐步减小。

③将不超过打纸量的纸张整理叠齐，推入打孔位置，并使其紧靠调距器的限位挡板为止，以订口孔边距限位挡板和左边端口边挡板为两个直角基准，将纸张位置固定好后，将手柄用力压下，完成纸张打孔过程。

④装圈、压圈。装圈时将铁圈环放在铁圈装订机的支架上，注意装订环的摆放方向（环的一端是相对尖的，打好孔的纸全部放到装订环的尖齿位上，完成铁圈穿孔；另一端是平的，用以插入装订支架上，起固定铁圈环作用）。

压圈时将已穿好圈的文本，放入铁圈装订机的压圈槽中，将手柄用力压下，即可完成铁圈环的收口操作。
