根据国标（GB）胶粘订书刊黏结强度检验方法，在23℃±3℃的环境下，将所测试胶粘订书刊中间书帖的中心页，通过一平板中间的细条缝，此时该书页两侧其他书页应以该细条缝为中心线，平铺于平板之上，为使其平铺可以使用重物静压其上。之后用夹具将书页固定住，以使书页可以均匀承受缓慢增加的静态模拟拉力。一般情况下，夹书器的位移速度不应大于5mm/s（即位移速度 ＜300mm/min）。当书页所受外力F与书页长L的比值大于4.5N/cm，书页未从书背处脱落即可判断该胶订书刊的黏结强度合格。

1.试样平台上书刊中心页定位

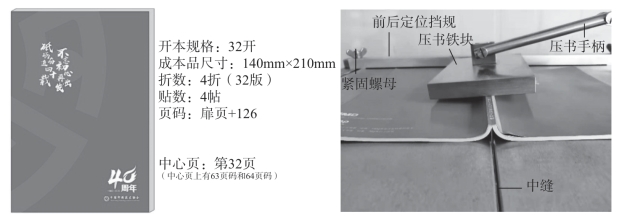

我们就拿前面三面刀裁切下来的胶装本来进行检测叙述。胶装书本的书芯共有64页128P（图8-79），因此书芯中心页是第32页（即正反版面63页码和64页码），也就是被测中心页。如果不检测中心页而是选择检测两边的书页，则拉力测试值要小很多，就可能达不到国家标准规定数值（4.5N/cm）。

图8-79　试样平台书刊页张定位

打开被测胶装书本翻到中心页，抬起压书手柄，将中心页沿试样平台中缝向下插入，放下压书手柄使压书铁块静压在书背上，此时书背应平行于试样平台，无倾斜角。

2.中心页在夹书器中的纵向定位

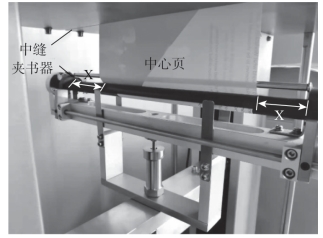

夹书器夹持书页长度范围：100～310mm。伸出试样平台的中心页，其长度方向应处于夹书器长度方向的中心位置，夹书器两端未夹书页的距离X要相等，本次书本测试X=（310-210）÷2=50mm（图8-80）。确保被测页张在夹书器纵向中间位置是为了防止页张被拉伸时形成单边受力，从而影响检测数据的准确性。如果两边X距离不等，只需松开试样平台上的前后定位挡规上紧固螺母，移动定位挡规到正确位置后将书本紧贴挡规，锁紧紧固螺母即可。

图8-80　中心页纵向定位

3.中心页在夹书器中的上下定位

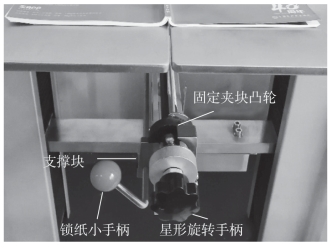

伸出试样平台的中心页必须穿过夹书器的中缝，而且书页应露出夹书器下端10mm。向左旋转锁纸小手柄，按顺时针方向旋转夹书器星形手柄（图8-81），使夹书器中缝向上对准中心页垂直位置，按测试仪触摸屏上的↑键，夹书器缓慢上升，使中心页进入夹书器的中缝，当中心页伸出夹书器下端10mm时，按停止开关，夹书器停止上升。如果伸出量过多或过少，可以通过↑键和↓键来校正中心页伸出的10mm距离。在测试过程中，当夹书器到达上下极限位置时会自动停止运动，此时按↑键和↓键可以离开极限位置。

图8-81　中心页上下定位

夹书器配备了缠绕自锁紧夹具，试样装夹方便牢固，配有万向节，能使书页各部分受力均匀，避免将书页撕裂而不是拉断。旋转星形手柄3/4圈，直到固定夹块凸轮平面旋转到支撑块平面上（能听到咔嚓声），此时中心页夹紧定位完成。如果星形手柄转动还达不到支撑位（中心页已被拉紧），则需按↑键来调节距离，直到完成中心页上下定位。(www.daowen.com)

4.中心页测试

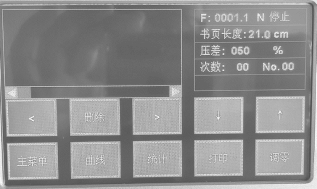

测试前先要根据需要进行一系列参数设置（图8-82），其中最重要的参数是书页长度设置为21.0cm（本次检测成品书的长度为210mm）。另外，参数设定好后，关机不会丢失，下次开机参数数据保持不变。

图8-82　参数设置

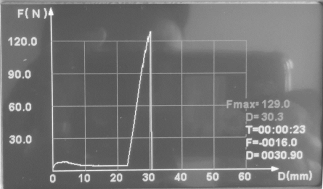

一切准备就绪后，按下检测开关（图8-75）进入测量试验，夹书器会缓慢向下拉伸，拉伸长度（横坐标显示）和受力大小（纵坐标显示）会在触摸屏上显示对应测试过程曲线图（图8-83）。

图8-83　测试过程曲线图

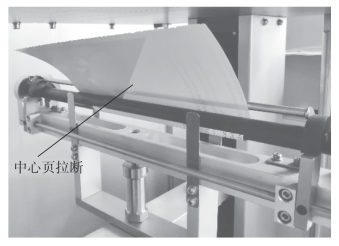

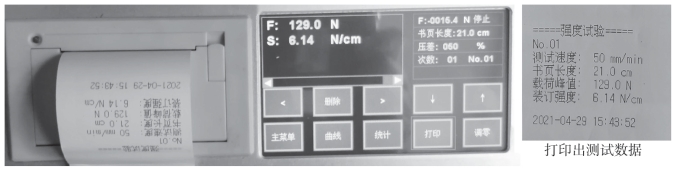

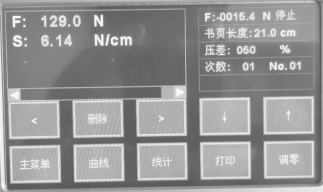

当中心页被拉断时（图8-84），夹书器停止检测，测试过程曲线图显示最大力值（图8-85，Fmax=129.0），检测数据经ARM处理器运算，触摸屏上显示本次检测相关数据（图8-85），本次测试过程完成。按打印键（图8-86），热敏打印机打印本次测试数据单，最后将测试数据单粘贴在被测书本上，作为此项质量检测依据。从本样品的书刊黏结强度测试数据6.14N/cm（国家标准＞4.5N/cm）判断，该书本符合产品质量要求。

图8-84　中心页被拉断

图8-85　显示检测数据

图8-86　打印测试数据

逆时针拉住锁纸小手柄不动，再逆时针转动夹书器星形手柄，当夹书器开口向上（即夹口张开最大时）停止转动，取下被测书页，等待下一次测试。一组试样（最多可达20个）测试完成后，可按＜或＞键查看已经测试的数据。
