托打成型机构（包本台）的作用是把封面正确地贴于书芯上，然后把封面在书芯上包拢并通过加压使书脊成型，黏合牢固。托打成型机构是利用铁制板块，将书芯夹紧定型，在夹紧时有个前进方向相对移动的动作，内外压板向内挤压及下托架同时向上使书背部分三面受压成型的过程，使封面与书背和书脊上下两侧黏结更加结实及平服。

托打成型机构是一个往复运动，其行程有两个动作：一是上托板在最上面时向前移动的速度和书芯的平移速度相同；二是侧托板也由于本身曲面槽和滚柱的作用向内挤压，使书本二侧面受压成型。

托打成型机构调整分为三个部分：一是1号托打成型机构调整，二是2号托打成型机构调整，三是落书通道开口调整。

1.1号托打成型机构调整

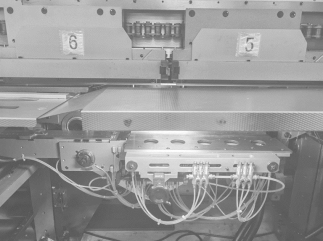

1号托打成型机构（图8-38）调整是根据书芯的实际厚度来调整夹紧板的压力（夹紧板开口大小）。调整前需点动机器，使托打成型机构位置处于最低点。

图8-38　1号托打成型机构调整

一般情况下两块夹紧板的开口比书芯小0.5～1.5mm。调整时松开外夹板数显器上的锁紧把手，转动调节手轮使显示器的数值为5mm，锁紧定位把手。

2.2号托打成型机构调整

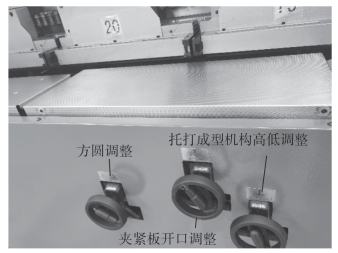

2号托打成型机构（图8-39）调整有三个步骤：一是方圆调整，二是夹紧板开口调整，三是托打成型机构高低调整。

图8-39　2号托打成型机构调整

（1）方圆调整

调整时松开方圆数显器（图8-39左）上的锁紧把手，转动调节手轮就能改变书背形状的方和圆。顺时针旋转是圆、逆时针旋转是方，调整完后锁紧把手。

（2）夹紧板开口调整(www.daowen.com)

一般情况下两块夹紧板的开口比书芯小0.5～1mm，调整时松开外夹板数显器（图8-39中）上的锁紧把手，转动调节手轮使显示器的数值为5.5mm，锁紧定位把手（2号托打成型机构夹紧板与1号托打成型机构夹紧板的调整完全一样）。

（3）托打成型机构高低调整

托打成型机构高度调整（图8-39右）是根据书芯在夹书器的伸出量（一般在10～12mm）、上胶厚度、热熔胶性质、封面情况等因素调整。如当胶水厚度过薄，为了防止小空泡产生，调高一点也是必要的。

调整托打成型机构注意事项如下。

①当托打成型机构底压板或侧压板粘上胶液后将影响书背成型的质量，必须及时使用刮胶棒（工具）刮除。

②锁线胶订产品由于书背锁线打孔及折缝等影响，会导致书背处高于书芯实际厚度，这就需要使用带倾角（-11°）的专用侧压板来完成夹紧，否则侧胶不能受压造成侧胶粘不住等弊病。

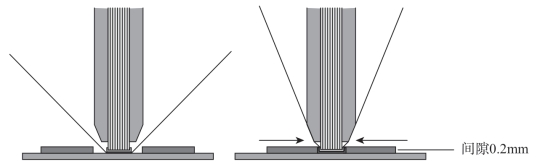

③两块夹紧板块与底托板间隙应小于0.2mm（图8-40），否则易出现岗线。书本定型后书背应平直，岗线≤1mm。

图8-40　封面夹紧机构

3.落书通道开口调整

出书装置正好与进本装置相反，书册完成定型后，书夹子自动打开，书本做自由落体，掉落在传送带上，在拨书杆的带动下向前移动，但拨书杆的位置要滞后于书夹后缘约10mm位置，以防止书册与拨书杆相碰，保证书本的顺利输出。如图8-41所示。拨书杆将书本交接给传送带，出书传送带是一段直立转向躺平的装置，书本也由直立转向横卧，使书本在以后的传送带上移动，始终保持躺平姿势，以确保书本在固化中不变形。

图8-41　落书通道开口调整

将落书通道的位置显示器（图8-41右）调整至书本可以顺畅通过为止，一般落书通道的开口比书芯大5～10mm。调整时打开防护板，松开锁紧把手，用专用把手插入“落书通道开口调节杆”，把位置显示器数值调到15mm，锁紧把手即可。

传送带的长度即书册在带子上运动的时间，一般为3分钟左右。可以根据书本的厚薄来调整传送带的速度，书本越厚、环境温度越高，所需干燥时间就要长，传送带速度就要放慢；反之就可以加快。如果天热要增加冷却时间，还可使书刊在传送带上1/2或1/3重叠输送。
