剑桥-12000胶订联动机共有28个书夹，每个书夹绕导轨运行一周就可完成一本书刊的胶订加工过程。胶订的书芯厚度越大，书夹的开度就应同步增大。书夹调整方法如下。

1.测量书芯厚度

用数显油标卡尺测量书芯的实际厚度，实际测得的书芯厚度为6mm（图8-8）。在调机时将显示屏上书本厚度参数设置为6mm，机器就会自动进行调整。

图8-8　测量书芯厚度

2.零位停车

在书夹开度调整之前，必须确保胶订机在安全状态下。先启动机器运转，然后按零位停车。

3.触摸屏设置

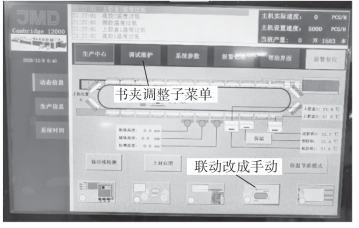

打开胶订机操作主页界面，将右下“联动”改成“手动”状态（图8-9）。进入触摸屏上面“调试维护”子菜单，点开左面的“伺服调整”，进入到书夹调整操作界面（图8-10）。

图8-9　胶订机操作主页界面

(www.daowen.com)

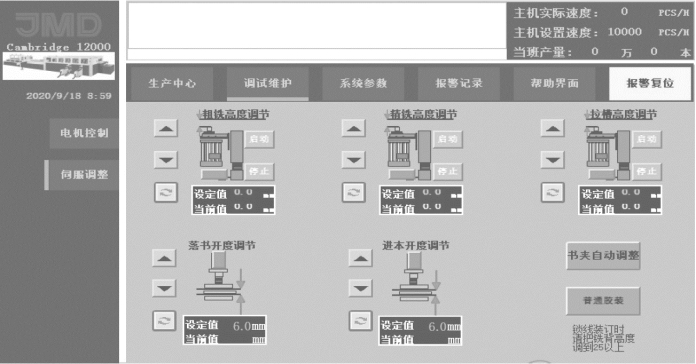

图8-10　书夹开度调整操作界面

在最下面一项中，将“落书开度调节”下的设定值和“进本开度调节”下的设定值设置成书本厚度6mm，参数设置好后按下“书夹自动调整”（书夹自动调整被点亮），此时机器就会自动运行，完成所有书夹开度6mm设定值的调整，当书夹自动调整灯灭时，表示书夹已经完成调整。

4.书夹开度调整要求

无线胶订联动线的主机各种加工均用夹书板夹紧后进行工作，书夹子的最大夹书厚度在60mm左右，可用最大幅面为A3开本尺寸书芯，最小为64开本尺寸。书夹子有前后夹板，后夹板为支承架，前夹板依靠两条长槽，在后夹板的两条导向板上前后滑动。

①书夹子张开：书芯进入夹书板时，夹书板张开的距离一般要比书芯的厚度大10mm左右为宜，能使书芯顺利进入书夹。

②书夹子闭合：夹书板夹紧书芯的距离应比书芯的厚度小1～2mm，在调节夹书板的压力扭簧时，以夹书板能夹住书芯并不使书芯有移动、有错动为准，使书芯能保持整齐的程度。

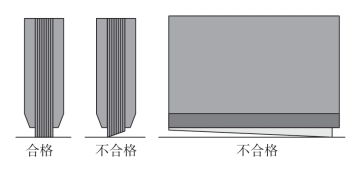

③夹紧后的书芯背部要平直，不得有前后、左右歪斜及马蹄形状，以确保铣背、拉槽等加工的正常进行。书夹中的书芯背部，前后、左右歪斜应≤1mm（图8-11）。

图8-11　书芯夹紧要求

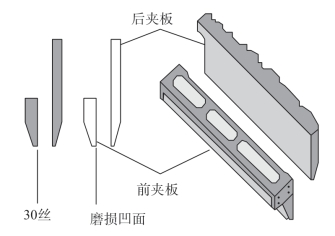

④夹书器在设计时在靠近书脊的下部比上部厚20～30丝（图8-12），在结构上这样设计非常有利于夹紧书芯（书脊处吃力面略大），而经过长期磨损，下部凸出部分磨损也是难免的。如果书夹不能均衡夹紧书芯，那么铣背过程中书芯受力后就极容易向上挪移，造成铣背偏斜，而且由于书夹子经受力会发生变形（尤其是在快速关紧时，冲压力较大），会形成中间凹进面，使用时间越长，凹面越大。在此情况下，书帖在书夹中受力必然不均匀，造成两头紧、中间松，再加上原本天头有折缝、会增厚，书脚部受压更轻，尤其在通过铣背时受到向上压力，造成书芯向上窜动，引起铣背偏斜，破坏了书脊矩形平衡，造成书背上地脚方向段空，头上胶水比较实，脚上发空，严重的甚至地脚上会涂不上胶水。所以对于磨损处要做及时的修正。

图8-12　书夹端面
