无线胶订联动机由配页机组和平装胶订机两大部分组成。配页机组的功能是将不同的书帖集配成一本本完整的书芯，书芯在输送带的作用下，逐步由平躺转到立起连续不断地输送到平装胶订机中。

无线胶订机由机架、导轨、夹书器、进本单元、铣背机构、吸纸屑机构、涂底胶装置、涂侧胶装置、给封面机构、托打成型机构、收书装置、电气控制等部件组成（图8-6）。其中铣背机构、吸纸屑机构、收书装置是由单独电机分别驱动，其余各部分的工作动力都由主电机提供。主电机的动力经链轮或皮带传给减速箱，减速后分别由书夹机构传动链、上胶机构传动链、包本机构传动链、给封面机构传动链、封面机构传动链输出。

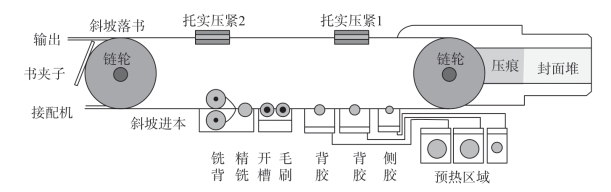

图8-6　胶订工位图

书夹运动是胶订包本机的主要运动，书夹安置在固定机架上的导轨中，由固定于链条上的驱动销驱动，每个书夹绕导轨运行一周，就可完成一本书或刊的胶订加工过程。(www.daowen.com)

书夹处在开始进书本处（能短暂停留），在曲线板的作用下，此时书夹是张开的，书芯进入书夹内，书夹带着书芯向前运动一段距离，书夹自动将书芯夹紧；同时由台板旁的电眼检测发出书夹有书芯的信号，指令电磁阀送气；当书夹通过铣背箱上方时，由高速旋转的铣刀完成书芯的铣背和开沟槽工序；书芯继续向前运行，由旋转的背胶轮上背胶；由上侧胶机构上侧胶，同时，封面机构输出一张封面并压好四根痕线，封面输送链将封面送到托打成型机构台上；当书夹到达托打成型机构上方时，书夹短暂停留并定位，此时封面已在托打成型机构上由侧规和前规定好位；托打成型机构中的双面凸轮通过托打摆杆将包本台顶起，使封面粘贴在涂有胶液的书芯背部（即托实定型），然后拉紧摆杆将托打成型台前后夹板夹紧（即托实成型）；双面槽凸轮继续转动，拉紧摆杆使前后夹板松开，紧接着托实摆杆使托打成型台下降到原位；托打成型完成之后，书夹重新向前运行，在曲线板的作用下，书夹张开，包好的书靠重力下落，落在输出传送带上，书本由立式转向平躺，在长传送带上冷却固化，最后将书送到裁切机构贮书斗内。处于张开状态的书夹继续运行，重新回到起始的进书本处，重复进行进书本动作，这样就完成了包本工作。胶订生产联动线一般是由12～30个书夹来依次做这样的回圈运动，进行书刊胶订的包本作业。

胶订机是胶订联动线的主机。胶订机调整包括七个步骤：一是书夹开度调整，二是进本通道调整，三是进本平台调整，四是书芯加工站调整，五是上胶机构调整，六是上封机构调整，七是托打成型机构调整。我们就以剑桥-12000胶订机（图8-7）为例，调整一本32开4折页4帖书本，毛本书芯尺寸为145mm×217mm、封面尺寸为297mm×217mm。

图8-7　剑桥-12000胶订联动机
