1.机头的装卸

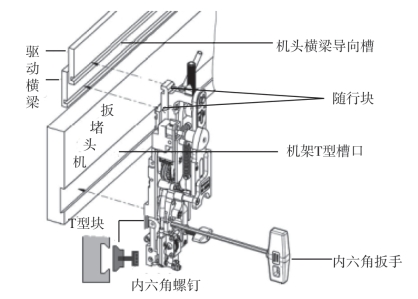

机头是通过T型块（安装块）来固定在机器上的（图7-8）。安装订头时，从左侧面或右侧面将T型块导入T型槽口，T型槽口上下是楔形的，只能从两侧进入。将两个随行块对准横梁导向槽，然后用内六角扳手将内六角螺钉按顺时针方向拧紧，即将订头固定在机头墙板上。工作时机头墙板带动订头一起做左右移动，而驱动横梁带动两个随行块还要做上下移动。订头的动作就是通过两个随行块的升降来得到动力和控制，并有节奏地完成所有动作。

图7-8　机头的装卸

订脚在书刊上的位置、订脚与订脚的间距，都是通过侧向移动订头不同位置来实现。

2.铁丝长短和订脚的调节

铁丝的长度取决于装订书刊的厚度，书刊越厚所需的铁丝越长，反之，所需铁丝就短。

铁丝的长短和钉脚的调节相互关联，在调节中需要解决两个问题：一是铁丝总的长度问题；二是铁丝两边的弯脚长短的一致问题。

（1）铁丝长短的调节

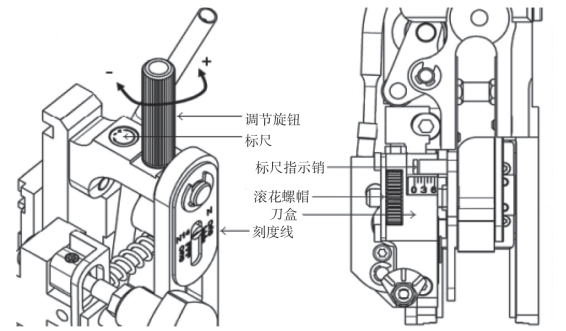

铁丝长短的调节通过旋转铁丝长短（表7-2）调节旋钮来实现，调节时将旋钮上的槽口对准刻度线，刻度线上的每一个间隙相当于书刊1mm的厚度，根据书刊厚度调整铁丝的型号的同时，也需要对刻度线进行略微的调整（图7-9）。

表7-2　书本厚度与铁丝长度对应值

图7-9　铁丝长短调节

调节好后先要进行试订，如果订书订脚的长短不能满足要求，就要旋转调节旋钮来进行微调。如果将调节旋钮按逆时针向“+”方向旋转，就能增加铁丝的长度；如果将调节旋钮按顺时针向“-”方向旋转，就能减少铁丝的进给量。旋钮每旋转一圈相当于2mm的铁丝长度差别，可以根据标尺来控制铁丝的进给量。例：装订2页纸的铁丝长度约为24mm。

（2）弯脚长短的调节

铁丝订脚的二个弯脚（二个针脚）的长度取决于书本的厚度，通过调整刀盒装置可以设置装订书本的厚度。调节时，旋转滚花螺帽，直到标尺指示销端部指到刻度尺上所需的数值即可。刻度尺上每一小格以mm为单位，代表装订书刊的装订厚度值。旋转滚花螺帽，按顺时针方向旋转，刀盒向右移动，右边订脚就短；按逆时针方向旋转，刀盒向左移动，左边订脚就短。

3.蝴蝶刀的位置调整

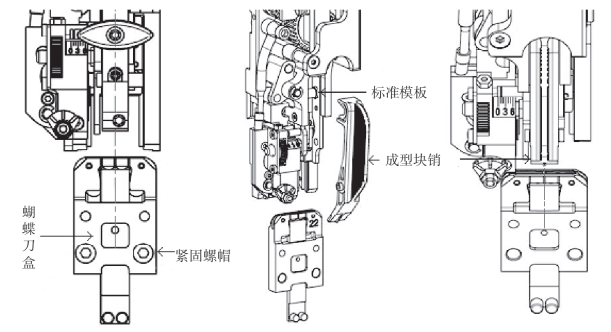

蝴蝶刀中心位置的调整有两种方法：一种是中心位置的对齐；另一种是利用配置的标准模板来调整。

①中心位置的对齐。蝴蝶刀机构（紧钩盒）的中心位置必须与订脚成型块的中心位置对齐，调节时松开蝴蝶刀盒上的两个固紧螺钉，移动蝴蝶刀盒使之中心位置与上部成型块的中心位置对齐，再拧紧第二个螺钉以固定蝴蝶刀盒以校正位置（图7-10）。

图7-10　蝴蝶刀中心位置

②标准模板的调整。先卸下铁丝成型块，将标准模板取代成型块，使标准模板插入成型块销上，并向下旋转到挡块处。在此位置上根据模板上的刻度线，校正蝴蝶刀盒的中心位置，以达到精确的中心位置调整。拧紧二个固定螺钉，卸下标准模板，装上铁丝成型块即可。

4.成型块与弯订器中心位置调整

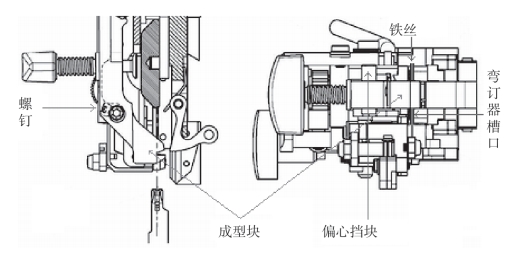

成型块到达弯订器下方时，一定要将铁丝精确地放在弯订器的沟槽中央位置下端，即成型块必须把铁丝准确地对准弯订器的槽口（图7-11）。

图7-11　成型块中心位置

调节时松开成型块上定位固定螺钉，旋转偏心成型块挡块，成型块就能进出移动，直到铁丝对准弯订器槽口（可以借助于镜子，放在蝴蝶刀盒上方），拧紧成型块固定螺钉即可。

5.对中压块的中心位置调整

订头上的对中装置的作用，是将订脚准确地订入书帖的折缝中央位置。(www.daowen.com)

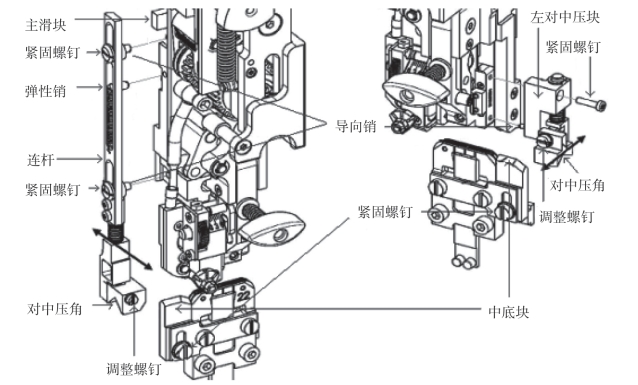

对中压块有左右两块，其工作过程是：右对中压块是装配在弯订器上的，即对中压块的动作是随弯订器一起下降的，它是在装订块将钉子压入书帖中缝前，先把书帖紧紧地压在蝴蝶刀盒机构的中底块上进行中缝定位（图7-12）。

图7-12　中置块订子

①右对中压块。将右对中压块上的导向销对准右弯订器上的导向定位孔插入，然后拧紧上端的固定螺钉，就完成了中压块的安装（图7-13）。

图7-13　中压块中心位置

在调节中压块的前后位置时，只要旋转调整螺钉，中压块就能前后移动，将中压角对准中压块的中心位置即可。

松开蝴蝶刀盒上的中压块紧固螺钉（右边），使中压块能在长形孔中上下移动，一般调整到中压块上端距离蝴蝶刀盒上端约0.5mm，拧紧紧固螺钉。

②左对中压块。将弹性销插入机头弹性的孔内，并将拉簧挂在弹性销和连杆上。将两只螺钉上的导向销对准机头上的导向孔，旋紧螺钉，连杆和左对中压块就被固定在机头上，同时连杆的上槽型孔挂在主滑块上，由于紧固螺钉连接的特殊轴套，因此能使连杆体随主滑块的上下联动而移动联动，从而带动左边中压块的上升和下降。

旋转调整螺钉，中压块能前后移动，将中压角对准中压块中心位置即可。

同样松开蝴蝶刀盒上的中压块紧固螺钉（左边），使中压块能在长形孔中上下移动，一般调整到中压块上端距离蝴蝶刀盒上端约0.5mm，拧紧紧固螺钉。

6.更换切丝平刀和圆刀

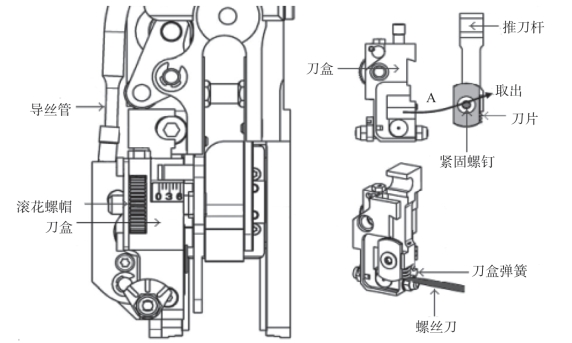

切断铁丝是靠平刀和圆刀相互配合来完成其动作，当铁丝穿出圆刀中心孔后有一个短暂停顿，此时平刀紧帖圆刀面向下运动，将铁丝切断（图7-14）。

图7-14　切丝刀片装卸

（1）更换切铁丝平刀

更换切丝刀片先要将刀盒卸下，按顺时针方向转动滚花螺帽，将刀盒慢慢旋出订头导轨，取出刀盒。

从刀盒中向右取出推刀杆，要防止推刀杆下部的弹簧的瞬间弹出。

平刀切丝刀片两侧都有刀刃，可以使用四个端面，同时每个面的刀刃可以多次旋转，使用不同的角度（未使用过的端面）来裁切铁丝。

拧松刀片上的固定螺钉，就可以拆卸刀片或调整刀片的角度，然后拧紧紧固螺钉即可。

重新将推刀杆装入刀盒，操作时用螺丝刀压住刀盒的弹簧，不得将弹簧压弯或变形，然后将推刀杆推入刀盒。

将刀盒放入导轨，并将导丝管插入刀盒内，按逆时针方向旋转滚花螺帽，将刀盒慢慢旋进订头导轨。

（2）更换圆刀片

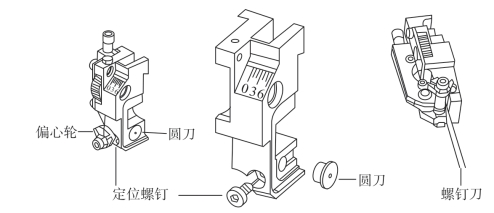

向左侧旋转铁丝校直偏心轮，直到露出内六角螺钉孔，松开内六角螺钉，就可向外取出圆刀片，换上新的圆刀片即可（图7-15）。

图7-15　圆刀装卸

圆刀片可以转换不同的角度（未使用过的端面），以保持圆刀的锋利。

圆刀片与平刀的间隙十分重要，它关系到切断铁丝的光滑和平直，调节时，松开定位螺钉，用螺丝刀将圆刀片向外推，使圆刀片能紧贴在平刀片上，然后拧紧定位螺钉。注意圆刀与平刀不能调整得太紧，过紧会引起平刀连接推动杆卡住，同样会引起铁丝的堵塞。

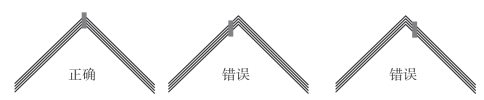

（3）铁丝从圆刀孔出来时必须平直

调整时使用螺丝刀旋转铁丝滚轮上的偏心轮，直到装订铁丝从圆刀中心孔水平笔直输出为止。
