1.锁线机工作原理

搭页机按节拍将书帖放在鞍形导轨支架上，由送帖链条上的推书块（挡块）将书帖沿导轨向前推送。当书帖被送至送帖位置时，高速旋转的加速轮将书帖夹紧后，以很高速度发送到订书架上的缓冲定位工位上完成整个书帖的输送。为了防止书帖冲撞定位板时反弹或飞起，定位机构装有缓冲装置，使书帖得到准确的定位。订书架接到书帖后摆向锁线位置，送帖订书架在凸轮控制下向后摆动26°左右，在订书架后摆和锁线过程中，由凸版控制的定位机构始终夹持着书帖，以确保书帖定位准确不被破坏（图6-6）。

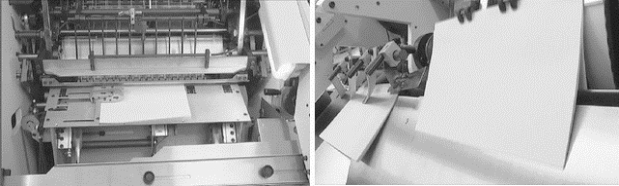

图6-6　锁线工作

根据所选定的锁线方式装在订书架下的底针先打底孔，穿线针在升降架带动下下移穿线，钩爪、钩线针按工艺进行牵线、钩线，一个书帖锁完之后，订书架摆回原位。为使书帖脱离订书架，在订书架摆回的同时，定位装置放开书帖，敲书棒将锁好的书帖在订书架向前摆动时敲下，使书帖平稳离开订书架，并使书帖切口部分保持平整。打书板在书脊边缘敲打几下，使书帖更为整齐平服。挡书针的作用是挡住书芯，使其在出书台上保持整齐，防止后退松散。当继续下一帖锁线时，底针、穿线针、钩爪等重复以上动作，只有钩线针上的线圈被留在第二帖小孔的外面。而后，钩线针又从小孔里拉出一个线圈，将线圈相互套在一起形成链状。在书帖向出书台推送的过程中，将前一帖的活扣抽紧成一个小结。一本书锁完后，计数器控制搭页机空转一周，即不送书帖但锁线动作仍进行一次。此时，原来藏在书帖折缝内的线因无书页的遮掩成为明线。在书帖向后推送过程中，将最后一帖的活扣锁紧成一死结，由割线刀将明线割断，一本书芯被锁完。

2.锁线工作过程

锁线机工作过程为搭页→输页→定位→锁线→出书。首先由搭页机按顺序将书帖搭放在鞍形导轨支架上，送帖链条上的推书块将书帖沿导轨向前推送。当书帖到达送帖位置时，高速旋转的加速轮将书帖夹紧并发送至订书架上的缓冲定位工位，至此书帖就完成了输送和定位。订书架接到书帖后摆向锁线位置进行锁线，在锁线过程中，定位机构始终夹持着书帖，以确保书帖定位准确。锁线完毕后由推书板将书帖推出至书台上。

锁线机构（图6-7）工作过程为底针打孔→穿线针引线→钩爪拉线→钩线针打结。根据选定的锁线方式，订书架下的底针先打底孔，穿线针在升降架带动下开始下移穿线，钩线爪、钩线针按工艺进行拉线、钩线，一个书帖锁完后，订书架摆回原位。为使书帖脱离订书架，在订书架摆回的同时，定位装置放开书帖，敲书棒将锁好的书帖敲一下向内夹紧，使书帖平稳离开订书架。挡书针的作用是挡住书芯，使书帖在出书台上保持整齐，防止后退松散。当继续下一帖锁线时，底针、穿线针、钩爪等重复以上动作，钩线针上的线圈被留在第二帖小孔外部，钩线针从小孔内拉出一个线圈，将线圈相互套在一起形成链状。在书帖向出书台推送过程中，前一帖的活扣抽紧为一个线结。待所有书帖锁完后，计数器控制搭页机空转一周，使设备不送书帖但锁线机构仍运行一次，原来藏在书帖折缝内的线因无书页遮掩成为明线，在书帖推送过程中将最后一帖活扣锁紧成一个死结，由割线刀将明线割断，一本书芯即制作完成。

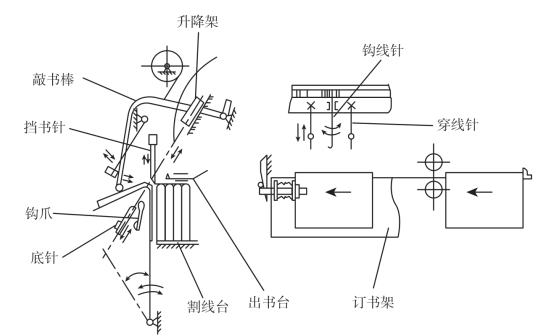

图6-7　锁线机构

①钩爪拉线方式（图6-8）。锁线机构的工作过程可分为：送帖→底针打孔→穿线针引线→钩爪拉线→钩线针拉出线并打线圈→打结。打好结后一帖书就锁好，接着按上面的工作顺序锁第二帖。当一册书锁线完毕后，由割线刀将线割断，就完成一本书册的锁线工作。工艺原理如下。

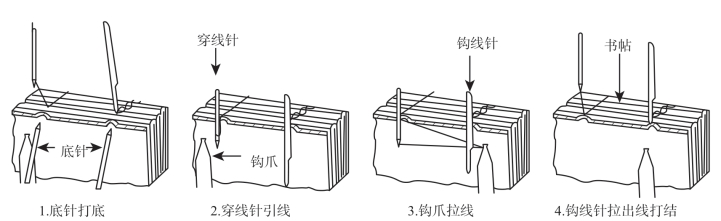

图6-8　钩爪拉线方式

订书架靠板（靠台）做前后摆动，当书帖从输帖链输送到订书架靠锁线位置时，底针（俗称打孔针）伸出靠板，从书帖的折缝中间沿折缝处由里向外打孔。于是安装在升降架上的穿线针和钩线针一起向下移动，同时打孔针也逐渐下降，使穿线针和钩线针分别进入打好孔的位置中，这时底针全部退出书帖的折缝。

钩线针在进入打好孔的书帖的同时，由直齿条带动其旋转一个大于180°的角度，使钩线针尖端部分的凹凸向里，转到准备钩线的位置。

穿线针将线引入书帖后，穿线针和钩线针在升降杆的控制下稍为向上回升一定的距离，使引入线形成一个线圈，以便于钩线爪在运动过程中能将线钩住。(www.daowen.com)

钩线爪在凸轮和连杆的作用下，开始被推着做横向的向右移动，当其被移到穿线针抛出的线圈时，就钩住线圈一起移动，这时，穿线针上线圈被其拉成双股的线。

当钩线爪拉着线做横向移动超过钩线针时，钩线爪就向前微微抬起，并开始向左移。这样一个动作，就将线套入钩线针上的钩线凹槽中。于是，钩线爪也就脱离线而复位。

钩线针钩住线后，升降杆开始回升。钩线针和穿线针在升降架的带动下向上做抬升运动。此时，钩线针在齿条的运动下，又做一个大于180°的反向旋转动作，将钩出的线在书帖外面绕成一个线圈的活结。

与此同时，钩线爪向里微微向下复位，并且在凸轮的带动下逐渐做横向向左移动退回到原始的位置。这样就完成了书页的锁线工作过程。

第一帖书页完成锁线后，再开始第二帖书页的锁线工作。第二帖书页的锁线工作过程与第一帖书页的锁线工作过程相同。所不同的是从锁第二帖书页开始，钩线针穿过前一帖的帖外线圈（即活线圈），钩出后一帖的新线圈，并将前一帖线圈抽紧打成一个小结。

把一本书册的所有书帖全部锁线完毕后，紧接着让机器空转一次（即不搭书帖或称打空滚），这时，最后一帖书页的活线圈就被打成一个小线结，将最后的书帖锁紧，而使书册成为一个完整的书芯。这就是一本书芯的锁线的全过程。

②吹气送线方式（图6-9）。锁线机构的工作过程可分为：送帖→底针打孔→穿线针引线→吹气送线→钩线针拉出线并打线圈→打结。打好结后一帖书就锁好，接着按上面的工作顺序锁第二帖。当一册书锁线完毕后，由割线刀将线割断，就完成一本书册的锁线工作。工艺原理如下。

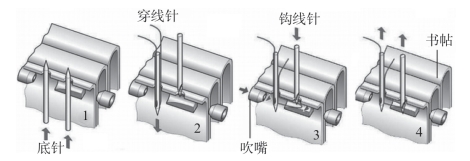

图6-9　吹气送线方式

订书架靠板（靠台）做前后摆动，当书帖从输帖链输送到订书架靠锁线位置时，底针（俗称打孔针）伸出靠板，从书帖的折缝中间沿折缝处由里向外打孔。于是装置在升降架上的穿线针和钩线针一起向下移动，同时打孔针也逐渐下降，使穿线针和钩线针分别进入打好孔的位置中，这时底针全部退出书帖的折缝。

钩线针在进入打好孔的书帖的同时，由直齿条带动其旋转一个大于180°的角度，使钩线针尖端部分的凹凸向里，转到准备钩线的位置。

穿线针将线引入书帖后，吹嘴开始吹气，线在喷射气流的作用下，沿着开有槽型的平面块形成双股线圈，此时钩线针开始下降，并穿过线圈中间。

钩线针下降到最低位置时，吹嘴停止喷射气流，线在没有外力的作用下恢复原来状态，正好在回拉中进入钩线针槽钩。

钩线针钩住线后，升降杆开始回升。钩线针和穿线针在升降架的带动下向上做抬升运动。此时，钩线针在齿条的运动下，又做一个大于180°的反向旋转动作，将钩出的线在书帖外面绕成一个线圈的活结。

第一帖书页完成锁线后，再开始第二帖书页的锁线工作。第二帖书页的锁线工作过程与第一帖书页的锁线工作过程相同。所不同的是从锁第二帖书页开始，钩线针穿过前一帖的帖外线圈（即活线圈），钩出后一帖的新线圈，并将前一帖线圈抽紧打成一个小结。

把一本书册的所有书帖全部锁线完毕后，紧接着让机器空转一次（即不搭书帖或称打空滚），这时，最后一帖书页的活线圈也就被打成一个小线结，将最后的书帖锁紧，而使书册成为一个完整的书芯。
