自动控制多帖、缺帖、错帖、颠倒、调头装置是配页机上的重要机构。为了保证配页机配出书册的质量符合要求，配页机上已大量采用光电控制装置，使检测系统更加灵敏可靠。配页机上每一贮帖台和叼页机组都装有书帖厚薄检测装置，用来检测多帖、 少帖（即缺帖和双帖）、乱帖的自动报警、停机的装置。配页机的厚薄检测装置是固定在机架上的，当发生多帖、少帖、缺帖、乱帖故障时，通过机械动作发出信号通知中央控制系统，机器会自动停车或将这些不符合质量要求的书芯从废品斗抛出，并发出光信号显示是哪一个贮页台发生故障。因此，自动控制装置是保证配页质量的“监察员”和“眼睛”。目前配页机上的自动控制装置，主要有两种形式，一种是书帖厚薄检测信号控制装置；另一种是摄像头（电眼）图像检测控制装置。

1.书帖厚薄检测信号控制装置

书帖厚薄检测信号控制装置自动控制是采用机电和光相结合的装置，采用杠杆放大的方法来检测书帖的厚薄和有无书帖。运用杠杆放大的原理来检测书帖的厚薄度，精确度较高，反应比较灵敏。书帖厚薄检测装置是安装在叼帖轮的下端，叼出的书帖经过装置上面的滚轮就能每次检测。滚轮受压后带动螺钉下降，顶动传感器中的弹簧钢片弯曲，使电阻感应片形变，电路中产生不平衡，发出排废或停机指令。

书帖厚薄检测是控制配页多帖的重要质量检测装置（图5-24），是根据书帖的规格和厚度来调整的。点动机器，使叼页爪夹紧运行到双张检测的中心位置（两个检测螺纹孔之间距离在检测轴承下方位置范围都可以），取该工位印张厚度的1.5倍书帖放在检测轴承与叼页轮之间；松开双张检测开关上的锁紧螺母，转动调整铜螺母，调整双张检测开关与感应棒之间的距离，使双张检测开关的指示灯刚好亮即可，调整完成后拧紧锁紧螺母。

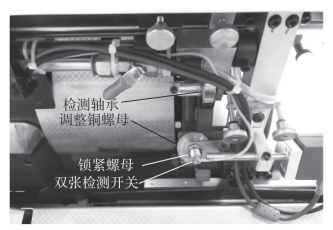

图5-24　厚薄检测装置调整

注意：在调整过程中，双张检测开关不能随意转动，否则易引起导线断路和损坏。

2.摄像头（电眼）图像检测控制装置(www.daowen.com)

对于厚薄相同的配错书帖，书帖厚薄检测装置是失效的、无用的。因此出现了摄像头图像检测装置（图5-25，CCD照相检测系统可对图像及条形码进行识读），即通过摄像头拍摄的书帖的正确图像，并存入计算机，以后每一帖下来经过摄像头时的图像都与存储在计算机中的正确图像进行局部像素对比，以达到剔除错帖的目的，处理错帖现在最有效的就是图像检测系统。图像检测识别对直径10mm圆范围内的彩色和黑白图像均能智能识别差错。

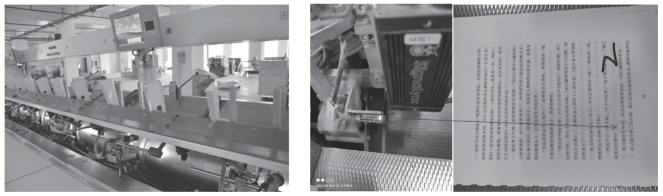

图5-25　图像检测装置

图像检测装置能检测出漏帖、错帖、乱帖、颠倒、调头，但不能检测出双帖及多帖。通常为保证配页书册的正确率，通常采用厚薄检测系统和图像检测识别系统相结合的方式，来达到配页质量100%的正确性，避免原则性差错。

3.乱帖控制装置

配页机在书帖传送面板上和每个配页机头集帖链通道上面，都装有一套控制乱帖装置，以防止书帖集帖不齐而堵塞通道。当从叼页牙（传送带）放下的书帖，若书帖没有落到正确位置，当集帖链在输送过程中，该书帖就会碰撞乱帖触片或触头，从而触发开关报警和电路被切断，机器自动停止转动。

每次发生乱帖的故障处理后，都应通过拨动调节装置使触片或触点复位，方能正常开车。在调节乱帖控制装置时，应根据书册的书帖多少，而调节触片或触点的长短，即调节触片或触点与集帖链通道平面的距离高低。一般是尾帖处低，首帖处为最高，尾帖处到首帖处一带的触片或触点基本上成梯形为佳。因为尾帖到首帖的书帖在集帖链通道内是逐渐增高的，所以调节片或调节点距离集帖链通道平面的高度也应逐渐升高，以便有效地发挥其控制乱帖的作用。
