根据配页机叼页机构结构及其运动方式的不同，可分为钳式配页机、辊式配页机两种（图5-7）。钳式配页机又可分为单层配页机和双层配页机，而辊式配页机还有单叼配页机和双叼配页机之分，目前我国均采用单层配页机，而辊式配页机采用单叼和双叼配页机构都有。依其叼页形式可分为三种：钳式配页机、辊式配页机、无滚筒配页机。

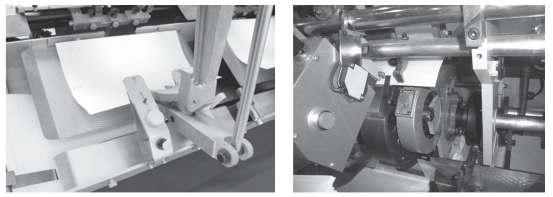

图5-7　两种叼页机构

①钳式配页机。钳式配页机的叼页机构是采用叼页钳往复运动，用撞块控制叼页钳进行叼页和放页。由于往复运动，所以速度慢、震动强、噪声大，机件易磨损，目前较少使用。

②辊式配页机。辊式配页机的叼页机构则采用旋转运动，由凸轮控制安装在旋转滚筒上的叼页牙的开合，进行叼页和放页。由于采用旋转运动叼页机构，使机器结构紧凑，运转连续、平稳，速度相对较快。除此之外，有的配页机上还采用圆盘形刮片式叼页方法。

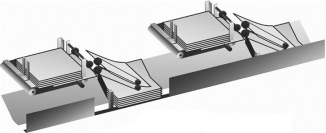

③无滚筒配页机。无滚筒立式配页机没有滚筒和叼页机构，因此噪声很低，速度更快，生产效率更高。其输送皮带上直接开有多排小孔，以完成吸页输送和放页（图5-8）。

图5-8　无滚筒配页机

以贮页形式可以分两种：立式配页机和卧式配页机。

①立式配页机。书帖是水平放置在贮页斗里的。

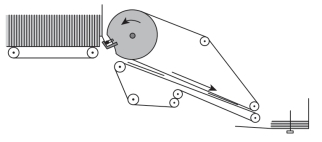

②卧式配页机。书帖是竖立在台上的，书背向下、切口向上（图5-9）。

图5-9　卧式配页机

1.钳式配页机

钳式配页机（图5-10左）是由往复运动的叼页钳进行配页。叼页每往复运动一次，叼一个书帖。当叼页钳向上斜方向运动时，张开地钳准备，叼到书帖时，钳口合拢，叼页钳便向斜下的方向返回运动。叼页钳返回到落书帖位置时，钳口打开，把书帖放到下面的隔页板上，再由集帖链向前带走。叼页钳每往复运动一次，就完成一帖书页的配页过程。叼页钳的张合是由凸轮机构所控制的，所有叼页钳同时张闭，书帖同步被钳出，放到隔页板上。

2.辊式配页机

辊式配页机（图5-10右）的叼页部分是利用转动的叼页轮与叼页轮上的叼页牙配合完成叼页的。叼页轮带动叼页牙旋转，当叼页轮带动叼页牙转动到上面时，叼页牙叼住书帖旋转到下面放页位置，叼页牙松开，使书帖落到集帖链的隔页板上，集帖链上的拨辊将书帖带走。叼页轮每旋转一周，完成一帖书的配页过程。叼页牙的张合是由叼页凸轮所控制的。

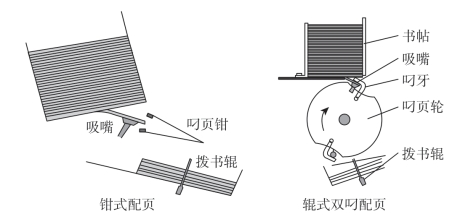

图5-10　钳式、辊式配页机构

辊式配页机按叼页轴旋转一周叼书帖的数量可分为单叼和双叼配页机，其中双叼应用较为普遍。辊式双叼结构，由于运转速度比一般的单叼机构慢一半，因此吸帖、放帖十分稳定可靠。另外，双叼辊轮直径的设计比以单叼辊式大一倍，降低了书帖在叼牙传送中的弯曲度，相对来说书帖输送更加稳定、平服、挺括，这种配页机速度高，震动冲击小。

3.无滚筒配页机(www.daowen.com)

随着配页机应用的日益广泛，配页机技术也得到了快速发展，先进的无滚筒配页工作站具有顺序落帖、适应大幅面、超薄型纸及高速配帖等优点。其特点总结如下。

①在配页的设计上做了改进，书帖分离抽取方向与传送带后续传送方向完全一致，使拨书棍对书帖尾部的撞击力大大减小，不易损坏书帖的纸边，对极薄的书帖［图5-11（a）］均能顺利配送，适应性强、效果好。

②完全采用气动原理，使用真空吸气皮带［图5-11（b）］与吹气装置结合的技术对书帖进行分离、抽取和传送，具有磨损小、噪声低、速度快、传送稳定和调整简单的优点。

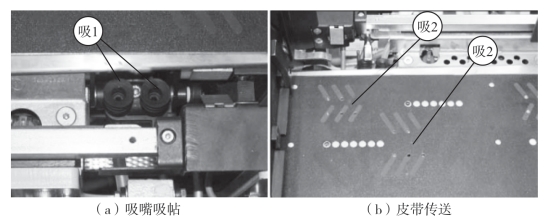

图5-11　皮带吸嘴机构

③无滚筒配页工作站的整体设计符合最新的人体工程学原理，尤其是配页工位的续料高度低于1000mm。

④由于无滚筒配页工作站的结构简单，因此还被设计有两面续帖，能够很好地适应用户场地情况进行灵活布局，配合用户在生产物流方面进行优化设计。

4.立式配页机和卧式配页机

（1）立式配页机

立式配页机的贮页方法是平放，钳式配页机和辊式配页机的立式贮页方式中，书帖折缝摆放是向外的；而无滚筒配页的立式贮页方式中，书帖的脚子（地脚处）是向前的，书帖的天头在后。立式配页机操作者叠加收帖是由下而上的。在操作过程中，立式配页机由于贮页台上叠书的高度只能在300mm左右，因此，操作者加书帖（加头子）相对较频繁。

（2）卧式配页机

卧式配页机的贮页方法书帖是竖起来放的，书帖折缝是向下的，操作者加书帖是由前向后的。卧式配页机的贮页台长度有1.5m左右，贮页台不仅有动力配备，而且还可以运用吊装设备直接把每捆书吊到贮页台上，因而贮页量大、操作简便且省力。

5.集帖形式

（1）钳式配页机的集帖形式

由于钳式叼页传递的书帖下落时的书帖口子向里，书帖折缝向外，其集帖链的位置方向和贮页台上加帖的方法与辊式配页机是不同的。其集帖方向是在操作者前方，贮页台上的书帖大页码是向下的，小页码是向上的。因为其贮页台上的书帖与钳下来落到集帖链帖上的书帖基本是同一方向的，所以只需要移动一个位置。

（2）辊式配页机的集帖形式

辊式配页机依其叼页传递书帖的形式，可分为以下三种。

①叼页牙叼住书帖沿折缝的中部，旋转半周，使书帖翻转180°后，才把书帖放下的传递形式。这种叼页传递形式（图5-7右），其集帖链的位置是靠操作者一面的，贮页台上的每一个书帖的大页码是向上的，其与钳式配页机的集帖链的位置和贮页台上每一个收帖的页码完全是相反的。

②叼页牙叼住书帖沿折缝的中部后，旋转45°左右，才把书帖放下的传递形式。这种叼页传递形式（图5-9），其集帖链的位置是在操作者前方的，贮页台上的每一个大页码是朝后面的。

（3）无滚筒配页机的集帖形式

无滚筒配页机是直线传送的，贮页台上的摆帖方式和集帖链拨书辊上的摆放方式完全一致，完全靠皮带传送。由于是立式贮页台，所以大页码是朝下的，而小页码是在上面的。
