折页机构包括输纸部分与折页部分的连接，栅栏折叠机构和折刀机构，栅栏与折辊的中心位置以及折辊的松紧程度的调节，折刀在两个折页辊中心的位置以及两折页辊夹纸的松紧程度的调节，以及规矩部件的作用和调节。

1.折页前准备

折页机构是折页机上最重要的部分，其折法选择和调整精度会直接影响折页的质量和精度。因此在折页机构工作前，要对其各部分进行检查和调节，以保持折页质量，减少故障。在使用过程中应严格做到以下几点。

①检查侧规和挡规（前规）的位置以保证印张的横向和纵向的定位正确。

②使用栅栏前，要根据不同折数的折页要求，使用或封闭各个栅栏装置，完成一折或几折的多种折页方式与幅面的折叠。

③根据折页的方式、不同的折数，使用或关闭各个折刀。

④根据折页的方式、纸张的厚度和每折的页数来正确调节折页辊松紧。

⑤根据不同的纸张厚薄及要求，使用或关闭划口刀装置。

⑥调定折刀的正确位置，书帖折缝的位置要和折刀折页位置相吻合。

⑦调节好书帖压实装置的松紧，使书帖紧实、平服、厚度一致。

如果是全自动折页机，只需在显示屏上对折页纸张的折叠方式（图4-42）、折页尺寸进行简单设置或读入，机器就会自动调整栅栏组数、折辊组数、折刀组数及栅栏尺寸等作业参数，实现一键启动，具有调整快速、精准的优点。

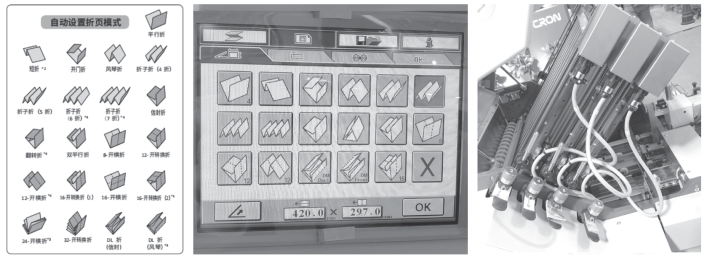

图4-42　书帖折法设置

2.折页机构各部件调节

折页机构各部件的调节是指折页机构形式、工作过程中各主要部位的定位及操作要求。折页机构主要由栅栏、折刀、折辊、划口刀、压球、毛刷、输送带、规矩等部件组成。

（1）栅栏折叠机构调节

栅栏折页机构利用折页辊与栅栏和转向机构配合完成折页工作。如图4-43所示，输纸辊将要折叠的页张逐张分别送到两个同时向里旋转的折页辊1和2之间，由于折页辊1和折页辊2对纸张的摩擦，使纸张也产生了一个与折页辊相同的运动速度，纸张沿上栅栏轨道向前运动，并被送至上栅栏挡规处，由于挡规的阻塞，纸张上部产生阻力无法继续向前运动，而后面纸张在不断向前，纸张受到两个方向力的作用后，被迫向没有阻力的三角形区空隙方向产生弯曲，当弯曲的双层纸张到达折页辊2和折页辊3之间时，受到了这对相向运动的折页辊的摩擦力，纸张在折页辊的作用下被向下带出，在通过每两组折页辊2和3时形成折痕。由于下栅栏被封闭，纸张再一次被迫转弯向前，同理受到折页辊3和折页辊4的摩擦力，纸张向前运动输出书帖，完成折叠过程。

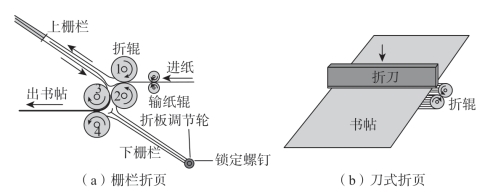

图4-43　折页示意图

折页栅栏可以单独拆装，栅栏的数量决定了折页方式和折数。随着折页栅栏的增加和减少，依次运动以完成2、3、4折书帖折叠过程。也可以折叠出不同折法的书帖，一般栅栏式折页机构配备4个栅栏（上二个折板、下二个折板或上四个折板、下四个折板），也有为了特殊需要专门配置20个栅栏的折页机构，因此根据不同的产品结构、不同的开本大小，配置有不同数量栅栏的折页机（图4-44、图4-45）。

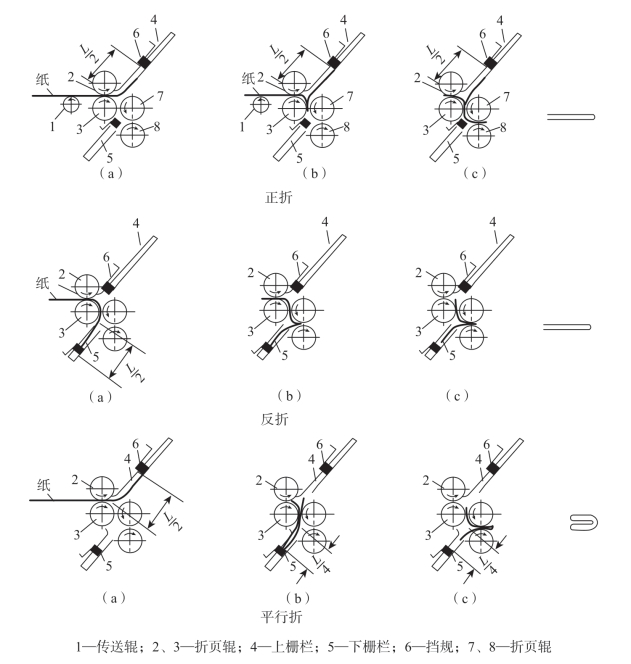

图4-44　正折、反折、平行折(www.daowen.com)

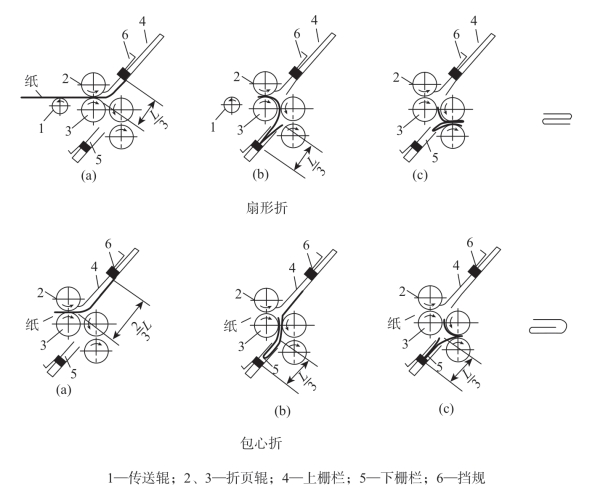

图4-45　扇形折、包心折

（2）折刀机构调节

折刀折页需要一个竖向移动的折刀、两根反向旋转的折页辊和前挡规来共同完成。印张由输纸皮带水平送至一对正在相对旋转的折页辊上方，印张到达前挡规后经左右侧挡规定位，折刀下降将印张压入相对旋转的折页辊中间，反向旋转的两根折页辊夹住印张滚压完成折页工作，印张通过折辊时产生折痕，再由折页辊送出，完成一次折页过程（图4-42）。

折刀机构的调节分为三个步骤：折刀平行度调整，折刀高低调整，折刀和折页辊的中心位置调整。

折刀平行度调整是指折刀两头的高低的调节。折页时要求折刀与折页辊的轴线平行切入，所以折刀要与折页辊的轴心线保持平行，使页张被压入两折页辊缝的两端高低一致。校正的标准是将两个19mm直径的小球置于二根折页辊之间，手工转动机器，使折刀刃口刚好接触一只钢球，松开螺钉，调整折刀柄上的两调节螺钉，使折刀刃口与折页辊平行，确认折刀的自身两端完全平衡，然后拧紧螺钉（图4-46）。

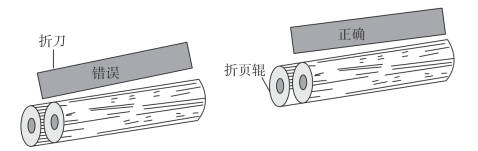

图4-46　折刀平行度调节

折刀高低调整。折刀高低调整是指折刀和折页辊之间的距离调整（图4-47a）。折刀下压的时间与折页辊工作时间要配合协调，其下降距离（折刀距离两折辊之间中心连线的距离h）一般应为3mm左右、处于两折页辊的轴心，在开慢车时折页书帖应该能被正常折下。

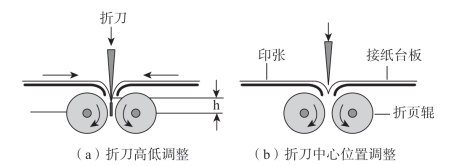

图4-47　折刀高低、中心位置

折刀和折页辊的中心位置调整（图4-47b）。折刀的刀刃要对准两折页辊间的缝隙中间，刀片的位置不在两根折页棍之间，向某一个方向偏离，刀片向下动作时，刀片与折页辊之间就会将纸张夹住（拖住）。刀片上升时，会将纸张带上，造成折页不稳定或折纸歪斜。将折刀校正至两折页辊的中心位置即可。

（3）折页辊调整

纸张沿侧规由输页辊将纸张送入两个相对旋转的折页辊内，通过栅栏挡规迫使纸张折弯成帖。折页辊在栅栏式折页机中，主要起输送、折页的作用，每对折页辊中有一个折页辊是不可调节的，另一个折页辊是可以移动调节的。折页辊在折页机中主要起输送、折页的作用，通常有直纹（图4-48）和螺旋纹（图4-49）两种。

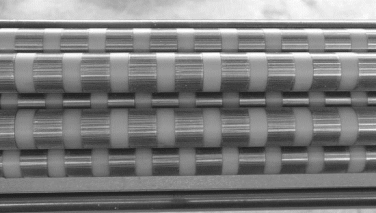

图4-48　直纹折页辊

图4-49　螺纹折页辊

折页辊的调定是指对折辊间隙的调整（图4-50）。每对折页辊的间隙松紧要适度，折页辊间压力过小，纸张不易进入折页辊；折页辊压力过大，纸张就会出现压皱。校样时先取所折纸张折叠至纸片，压下折页辊压力支座即调节旋钮下方的压板，通常情况下按纸张经过各组折页辊的厚度，依次将相应数量的纸片放入各压力支座下方的压板中即可。

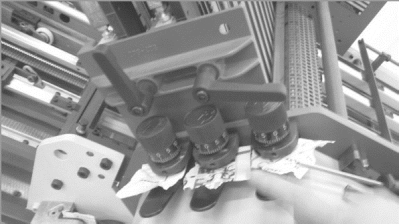

图4-50　折页辊调整

平时调节折页辊松紧时可用塞纸的方法来进行。先将被折叠相应折数的书页裁成长条待用，调节时，旋松支座上的紧固螺钉；将事先裁好的与所折纸张厚度相同的纸片压入支座压板下，使折页辊间隙增大，再将两张厚度相同的纸条分别放入折页辊两端，稍用力能抽动且不损坏纸条为宜，并调节滚花旋塞，最后拉动两边纸条，当感到两边拉力一致时，锁紧螺钉。如果折页辊被油墨污染，要及时进行擦洗，擦洗时要停机，采用手动驱动方法，边盘点机器边擦洗折页辊。
