折页机构及其分类与特点

时间:2023-06-18 理论教育 版权反馈
【摘要】:根据折页机构和技术性能的不同,折页机构分为刀式折页机、栅栏式折页机、栅刀混合式折页机、塑料线烫订折页机和多功能组合式折页机。除此之外,骑马联动机配套的折搭机、卷筒纸数码印刷折页机构等是另一种形式的折页机构。由于速度等原因,不能适应现代装订加工需求,纯刀式折页机已基本淘汰。

折页机构及其分类与特点

根据折页机构和技术性能的不同,折页机构分为刀式折页机、栅栏式折页机、栅刀混合式折页机、塑料线烫订折页机和多功能组合式折页机。除此之外,骑马联动机配套的折搭机、卷筒纸数码印刷折页机构等是另一种形式的折页机构。

1.刀式折页机

刀式折页机,它首先对印张折叠一次,然后将印张旋转90°再进行第二次折叠,折叠一次形成4个页面;折叠两次形成8个页面,以次类推(图4-18)。

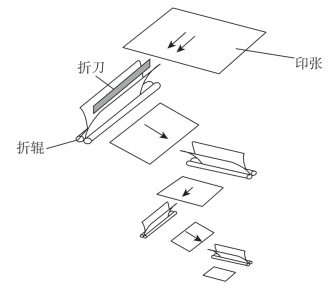

图4-18 刀式折页机

刀式折页机具有较高的折页精度,书帖折缝平实,对纸张质量的适性比较宽,对于较薄、较软的纸张折叠都能适应,折页效果较佳。该机型操作方便,当改变折页方式和规格时,机器校正所需时间较少,但由于折刀的运动形式是往复运动,其折页速度相对较低,并且构件也比较复杂。由于速度等原因,不能适应现代装订加工需求,纯刀式折页机已基本淘汰。

2.栅栏式折页机

栅栏(梳)式折页机,能适应不同折页方式的变化。栅栏式折页机,首先进行平行折页,这种折页方式通常对印张按照一个方向折叠两次,或更多的次数。根据折页的不同要求,改变栅栏折页装置的数量和彼此位置的相互配合,可以折叠出不同折页方式的书帖(图4-19),栅栏式折页机的核心技术就体现在它的折页板和折页辊上。

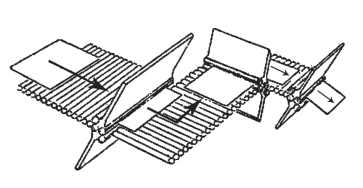

图4-19 栅栏式折页机

栅栏式折页机机身较小,占地面积小,折页方式多,折页速度快,具有较高的生产效率,操作方便,维修简单。

3.栅刀混合式折页机

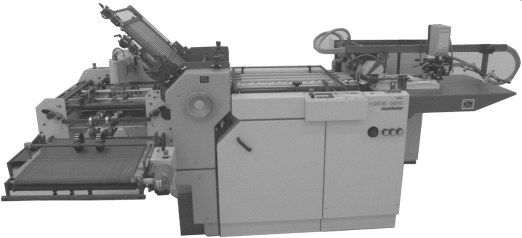

栅刀混合式折页机(图4-20)的折页机构既有栅栏式折页机构,又有刀式折页机构,它集合了栅栏式折页机和刀式折页机的优点,是目前使用最多的折页机。栅刀混合式折页机的优点是折页的幅面较大,对纸张的密实程度没有特别要求,和刀式折页机相比大大提高了生产效率,和全栅栏折页机相比提高了折页精度。

图4-20 栅刀混合式折页机

4.塑料线烫订折页机

该机是在刀式或混合式折页机的最后一折的折缝上,由内向外穿出一根特制的塑料复合线,使塑料线在书的两端形成骑马订脚,订脚的低熔点线被电热熔化(熔化后的低熔点线有很强的黏性),沿折缝与书帖向外黏合,高熔点线翘起,然后进行最后一折刀式折页。

塑料线烫订工艺的关键是塑料线烫订折页机(图4-21),它是在折页机的最后一折的折缝上,像铁丝骑马订那样穿进塑料复合丝,由加热元件将订脚烫熔复合在最后一折书帖的背脊上。塑料线烫订折页机也从过去的较慢的间歇式(八脚线)发展到目前高速连续轮转式(同方向线),塑线烫订具有耐高温、抗张强度高的优点。从工艺流程来看,塑料线烫订比其他工艺来得简单且工序少。

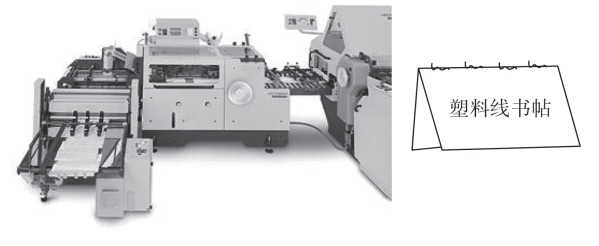

图4-21 塑料线烫订折页机

5.多功能组合式折页机

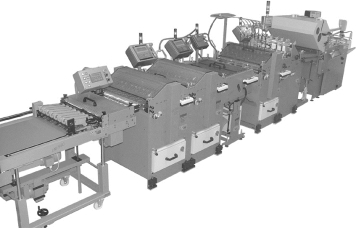

多功能组合折页设备可自由组合(图4-22),即使是在已经购买设备后,依然可对设备进行重新组合或增加配置。多功能组合式折页机基本模块由传送定位机构和一折栅栏单元组成,输纸机构可选用不同的飞达配置,二折单元可选用栅栏及刀式折叠单元,并可不断进行三折单元、四折单元组合,形成多功能折叠模块,当活件变化时,只需增加或减少单元即可满足生产需求。

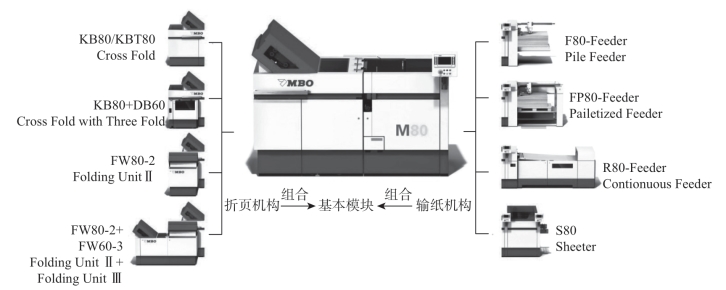

图4-22 多功能组合式折页机

当今折页机的发展已突破了折页技术,仅停留在书帖折叠这单一功能层面上,新颖的多功能、组合式折页生产线已融合了折页、喷胶、定时切割、模切、冲孔、骑订小册子、贴标签(直邮)、可变数据打印等技术,完全实现了自动化、多样化、智能化等功能的联机生产。

(1)小册子连线加工生产线(图4-23)

图4-23 小册子联线加工生产线(www.daowen.com)

说明书、笔记本等小册子通常使用骑马订或胶订方式来装订,现在折页机后端联线配备了喷胶机组、骑马订机组、裁切机组、收书机组等,使原本分离的订联设备全部组合至折页系统中,使折页、订联、裁切等工序融为一体。例如小册子联线加工系统适用于CD/DVD包装或多页小册子的加工,通过该设备加工后输出的已不是半成品页张,而是完成了折页、喷胶、骑马订、裁切等一系列工艺的成品,同时此设备还可进行双联本、三联本(图4-24)及多联本的生产,最高速度可达8000本/时,使生产效率达到了极致。

图4-24 三联骑马订书册

(2)数字印刷后道组合生产线

Smart-binder(图4-25)是一款集折页、骑马订、裁切为一体的数字印刷连线组合生产系统,该系统折页前端即可与数字印刷机联线使用,也可与开卷设备等进行半联线使用,此外还可加装平台式飞达离线使用。Smart-binder生产速度为7000本/时,并提供多种个性化选配组合,如信封插入机、打孔机、打垄线装置等。此外,Smartbinder还具有自动调整功能,在运行过程中可根据书册的厚度进行调节,配合内置的纸张、书册检测跟踪系统,实现真正意义上的印后按需装订。

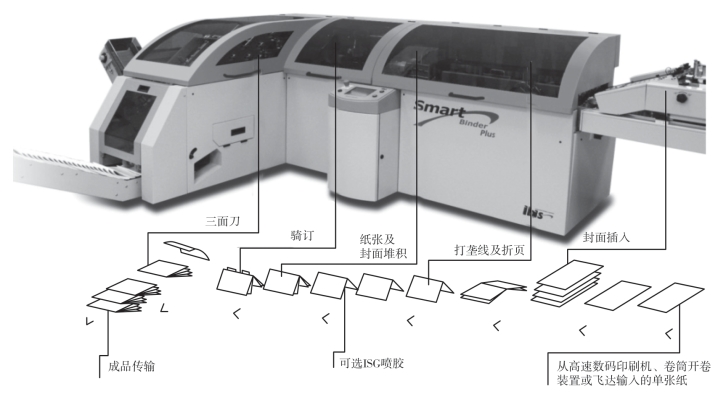

图4-25 Smart-binder骑马订生产线

除骑马订外,Smart-binder还有一款胶装联线生产系统,该系统集合折页、胶装、裁切工序,适用于手册、样本及操作说明书的个性化按需生产。PB-600胶装系列(图4-26)可与单张数码印刷机联动,其速度为400本/时,可根据不同产品的幅面大小变化选择不同的折页设备。2000JS胶装系列(图4-26)用于与高速轮转数码印刷机或卷筒切单张设备联线生产,其速度为1500本/时,书本最大厚度为60mm,可选用EVA或PUR热熔胶生产。

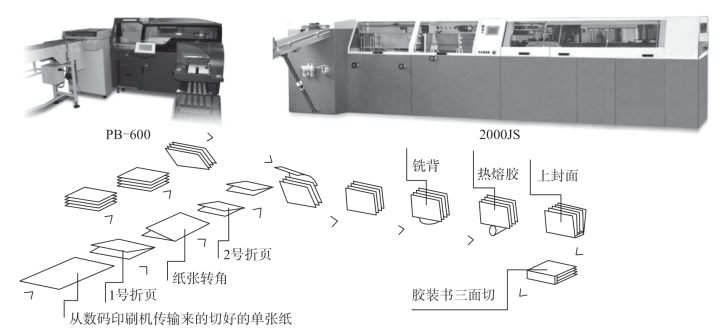

图4-26 Smart-binder胶订生产线

(3)包装连线组合生产

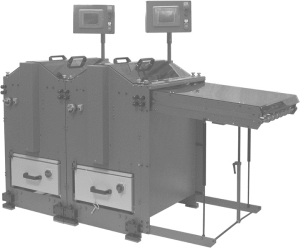

BOGRAMA(图4-27,图4-28)是将模切与折页相互嫁接,为折页设备增添了新的血液。BOGRAMA可为折页机提供自动裁切、冲孔、模切、隆线打孔等多品种(图4-29)连线配套设备,还可进行联机骑马订或单独给纸装置的生产。其中较具代表性的为BS-MULTI平压平模切、裁切机,该机型最高速度为12500张/时,穿孔厚度2mm,冲孔厚度5mm,裁切厚度5mm,模切厚度为4mm。

图4-27 BOGRAMA模切、裁切机

图4-28 BOGRAMA双工位模切、裁切机

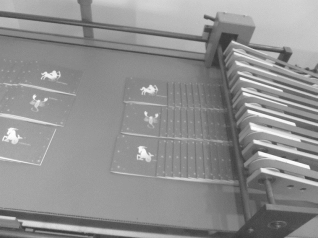

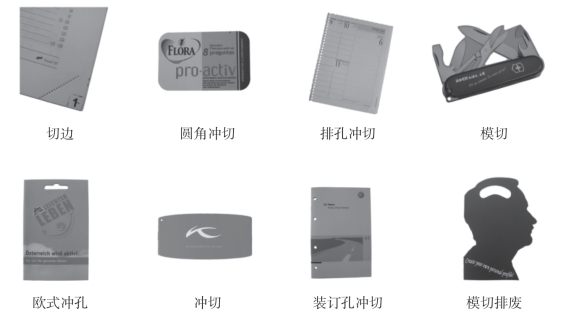

图4-29 模切、冲孔产品

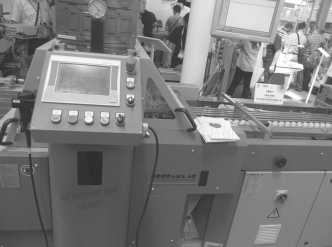

BOGRAMA的另一款BS-ROTARY550(图4-30)连线折页机,可集折页、模切、粘贴为一体,其采用犁式折页方式实现了厚纸折页的流畅生产,中间配以圆压圆模切装置对卡片进行开窗,后部的小型双头飞达配合喷胶装置,又可将其他形状小卡片正确地粘贴在卡片开口窗中,为多种产品的灵活组合树立了典范。目前BSROTARY550后端还可选配糊盒装置(图4-31),整条联线设备已能胜任包装盒的折页、模切、糊盒等工序,使折页机从简单装订折页拓展到了包装领域

图4-30 BS-ROTARY550连线折页机

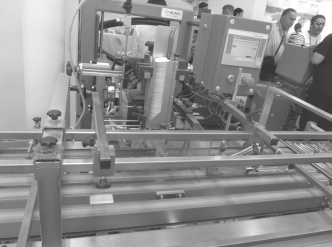

图4-31 BS-ROTARY550连线喷胶、粘贴装置

(4)折页机智能生产

短交货时间、高质量要求、大成本压力,促使印后加工必须寻求更加高效、智能的解决方案。数字化流程管理软件作为一个能够优化生产计划、监控折页生产流程的创新工作系统,其与折页机管理工作流程的结合,大大提升了折页生产的效率,是未来印后加工控制管理的重要发展方向。DATAMANAGER(图4-32)就是将折页设备与大多数独立生产商开发的不同工作系统相连接,使得操作者通过网络在印刷、印后系统中,得到即时的折页机信息,并能新建、处理活件,完成活件档案存储,轻松实现生产办公室与折页设备之间的数据交换,从而为生产优化、设备控制、数据分析等提供科学的信息资料。此外,DATAMANAGER还支持 CIP4/JDF 文件,避免由于错误输入或多次输入造成的效率降低。

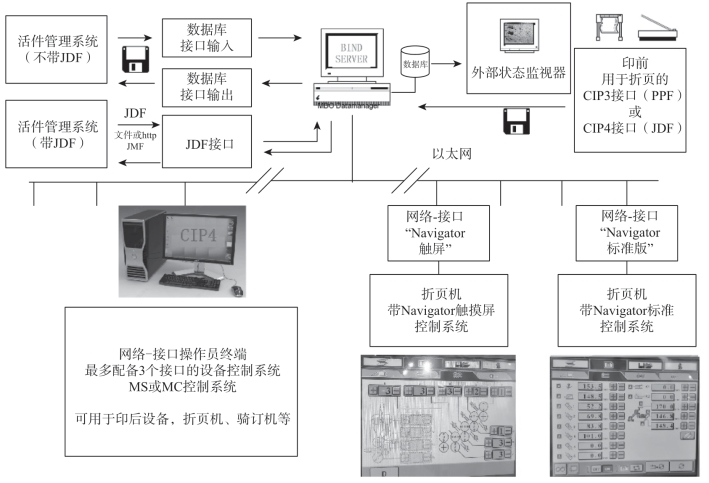

图4-32 折页网络工作流程图
