切纸机由前后机架、刀床和机座等组成龙门式主体，工作台横卧在机架中，前后伸出，形成整个主体。切纸机主要有推纸机构、压纸机构、裁切机构、工作平台等组成。

1.推纸机构（推纸器）

推纸机构是用来推送纸沓，并为纸沓定位、确定裁切尺寸的机构，一般切纸机的推纸机构都可以电动和手动操纵，还设有微调旋转手柄。

推纸机构一般采用一组螺杆螺母传动或两组螺杆螺母传动，其传动部件都安装在工作台面底部，动力由单独伺服电机提供。

在操作时严禁大力将裁切物撞击推纸器（界方）来整齐裁切物，以避免推纸器螺杆长期受到撞击而影响到其精度，甚至损坏。

2.压纸机构（压纸器）

压纸机构的作用是将定位后的纸沓压紧，排除纸张间空气，减少裁切过程中纸沓对切刀的抗切力；防止纸张在裁切过程中发生整体位移，保证裁切精度。压纸器的压力大小必须适当、调整方便，压纸器的起落时间和行程都必须和裁刀协调一致。虽然小型简易切纸机上还使用机械压纸机构，但大部分半自动和全自动切纸机均采用液压压纸机构，因为液压压纸器的压力保持恒定，控制和操作都较为容易。

3.裁切机构

裁切机构是切纸机的主要部件，一般由曲柄（曲轴）、连杆、刀架、裁切刀片组成，这些构件的精度会直接影响到裁切的质量。

裁切刀由刀架和刀片组成，而刀片由刀片基体和刀刃两部分组成。裁切刀一般由曲柄（曲轴）带动，由主轴的旋转运动转为裁切刀的往复运动。裁切刀的运动形式有两种：一种是平动，另一种是复合运动（平动加转动）。

①裁切刀的平动。裁切刀的运动呈平面移动方式的简称平动（图3-2）。裁切刀平动的特点是在裁切过程中，刀刃的刀口线始终保持与工作台面平行。由于裁切刀的导向结构不同，运动轨迹可以是各种方式，平动主要有三种方式：直线、斜线、曲线。由于其刃口始终与工作台面保持平行，所以当裁刀刚切入纸沓时，其刃口全长同时与纸沓相切，产生瞬间很大的抗切力，造成冲击，易产生被切物的变形，影响裁切质量，尤其不利于对较厚的纸沓进行裁切。所以，平动形式的裁切刀机构仅在一些小型简单切纸机上采用。

(www.daowen.com)

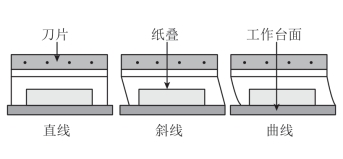

图3-2　裁切刀的平动

②裁切刀的复合运动。裁切刀的复合运动是平动加微量的转动（图3-3）。在平动的同时，由于刀刃线两端点下切距离和速度的不同，使刀体绕拉杆铰接点做微量的转动。

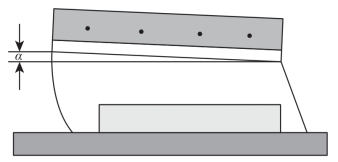

图3-3　裁切刀的复合运动

裁切复合运动的特点是：裁切刀在最高位置时刀刃线和工作台面是不平行的（刀片的右端低左端高），有一个夹角α，随着裁切刀的下切，夹角α逐渐变小，下切到工作台面刀条时，α角变为零，正好和工作台面平行。在裁切过程中，刀刃上任何一点的运动轨迹都不相同，刀片左端曲率半径小、曲线长，刀片右端曲率半径大（接近直线）、曲线短。在裁切时刀片右端切入距离短、速度慢，刀片左端切入距离长、速度快，但刀片两端最终同时到达工作台面。

裁切刀复合运动的形成有两种：一是利用左右两条导轨槽和刀刃线夹角的不同，使裁切刀下切的平动运动加上微量的转动，先切入纸沓一端的导轨槽的夹角小于另一端的夹角，如左边导轨槽与刀刃线的夹角为45°，右边导轨槽与刀刃线的夹角为42°；二是利用左右两条摆臂长度的不同，形成裁切复合运动，这是利用摆臂的不同长度实施复合运动的四连杆导向裁切机构，其将滑块导轨槽导向裁切机构的平面摩擦改变为铰接点的旋转摩擦，摩擦力减小，结构简单，更重要的是零件机械加工方便。

4.工作平台

切纸机操作劳动强度较大，裁切时需要将纸沓做换向及移动。为了减轻纸沓在工作台上的阻力，使纸沓靠上推纸器和侧向定位板时能轻快灵便，切纸机的前平台和后平台上布满了小孔（图3-4左），形成的气垫能有效减轻纸沓移动过程中的劳动强度。

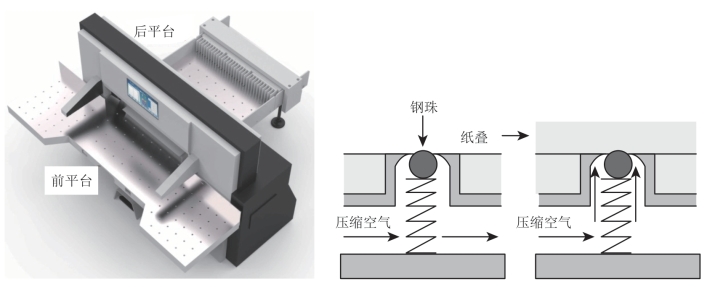

图3-4　气垫式工作台

工作台面上均布着许多小孔，孔口比孔内钢珠直径略小，钢珠凸出台面2～3mm，当工作台上无纸沓时，压簧将钢珠顶起堵住整个孔口（图3-4右），孔内压缩空气不漏泄。当纸沓在工作台面上时，纸沓会将钢珠压往孔内，钢珠与孔口之间出现一圈孔隙，压缩空气从孔隙注入纸沓下面，使纸沓和工作台面之间被一层空气隔开，从而减少了纸沓和工作台面之间的摩擦力，使纸沓在工作台面上移动时非常轻松灵活。
