如何划线和装配:提升学习效率

◇学习目标◇

1.能叙述控制焊接变形的方法和影响变形的因素。

2.能区分楔条夹具杠杆夹具、磁力夹具的种类。

3.能使用钢直尺完成支架平行度、同心度的测量。

4.能够采用正装的装配方法完成支架的装配。

5.能使用焊条电弧焊完成支架的定位焊装配。

6.能使用角尺、钢直尺等量具完成支架装配质量的检测。

7.焊条电弧焊定位焊基本要求。

建议学时:6学时。

◇学习过程◇

一、自动送料装置支架焊接变形的原因与控制

1.查阅《焊工工艺学(第四版)》,解释焊接变形产生的主要原因是什么。

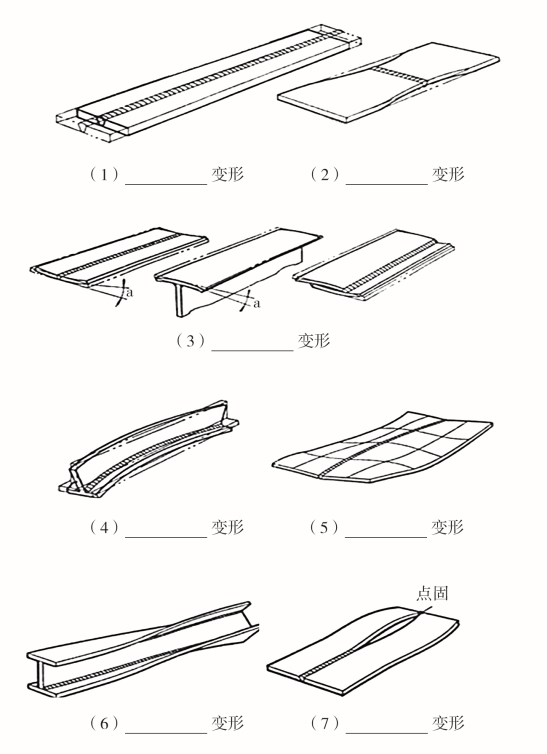

2.在图10-3-1中的各图下方填写正确的焊接变形名称。

图10-3-1

3.自动送料装置支架的焊接时总会产生焊接变形,那么我们在生产过程中为控制构件的焊接变形应该从哪几个方面来考虑?

4.控制构件焊接变形应该从设计措施和工艺措施两方面来考虑,那么工艺措施都有哪些具体内容呢?

5.查阅《冷作工工艺与技能训练》,完成以下装配知识的学习。

(1)查阅相关资料,简单叙述什么是装配,装配的三个基本条件有哪些?

(2)查阅《冷作工工艺与技能训练》,写出下列三种零件定位方法的名称及步骤:(www.daowen.com)

1.

2.

3.

(3)定位元件可以根据工件的定位需要,固定在工件或平台上,也可以是活动的。对于筋板类零件,可以使用磁性焊接角尺作为定位挡块,以提高装配效率,如图10-3-2与图10-3-3所示。

图10-3-2 磁性焊接角尺图

10-3-3 利用磁性焊接角尺垂直度定位

(4)同心度是指构件上具有同一轴线的零件,装配时其轴线的程度。确保自动送料装置的支架管子与钢板的同心度可以通过在钢板中心上画出管子的断面形状,然后进行装配。

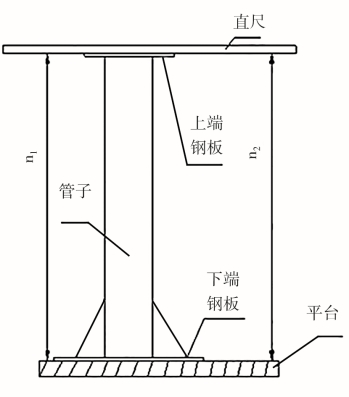

(5)查阅图纸和《冷作工工艺与技能训练》,分析图10-3-4所示上下钢板平行度是通过什么方法来进行检测的,并写出实施步骤。

图10-3-4

(6)查阅《冷作工工艺与技能训练》中测量垂直度的方法,分析图10-3-5所示管子与下钢板垂直度是怎样检测的,并写出两种以上的测量方法。

图10-3-5

(7)金属结构件的装配方式,按装配时结构的位置划分,主要有正装、________和________三种。所谓正装,是指工件在装配中所在的位置与它的工作位置相同。
