◇学习目标◇

1．能阅读“自动送料装置的支架焊接”工作任务单，明确工时、技术要求以及任务要求。

2．能识读“自动送料装置的支架”装配图、零部件图和焊缝符号。

3．能在老师的指导下完成“自动送料装置的支架”的施工流程和工作计划。

4．能根据焊条电弧焊安全操作规程，完成焊接作业场地安全检查和个人劳动防护用品的穿戴。

5．能完成焊接设备二次线、装配工夹具的连接和准备。

6．能使用适当的工夹具，采用“挡块定位法”完成“自动送料装置的支架”的装配。

7．能根据焊接工艺卡完成“自动送料装置的支架”的焊接工艺参数的选择。

8．能采用焊条电弧焊完成“自动送料装置的支架”的焊接。

9．能根据“自动送料装置的支架”结构特点选择预防焊接变形的措施。

10．能使用钢直尺、焊缝检验尺等工具完成“自动送料装置的支架”焊接的质量检测。

11．能完成“气孔”“夹渣”“咬边”焊接缺陷的返修并填写任务验收单。

12．能按“7S”要求完成焊接作业场地管理。

13能在老师的指导下完成“自动送料装置的支架”工作总结的撰写。

◇建议课时◇

55课时。

◇学习任务描述◇

某公司需为某客户加工生产一批自动送料装置，该装置的支架需要通过焊接加工的方式来总装完成。支架零部件下料和加工均采用机加方式进行。零部件加工完成后交付焊接车间进行支架的装配、焊接。该支架焊接采用焊条电弧焊，要求在55学时内完成焊接工作，具体焊接工艺和相关要求见立体图10-1及图纸10-2所示。

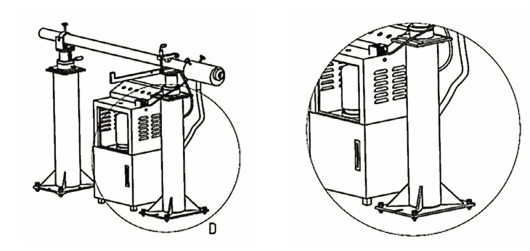

图10-1 立体图

◇工作流程与活动◇

学习活动1 明确工作任务（5学时）(www.daowen.com)

学习活动2 加工前的准备（6学时）

学习活动3 划线、装配（6学时）

学习活动4 焊接操作（30学时）

学习活动5 焊接检验（4学时）

学习活动6 总结与评价（4学时）

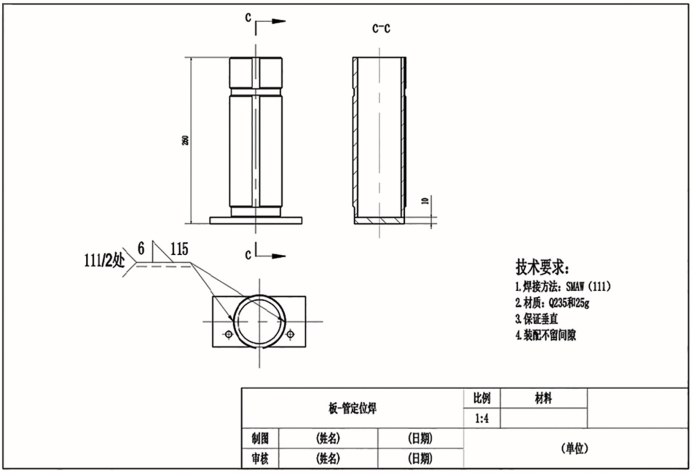

图10-2　图纸（a）

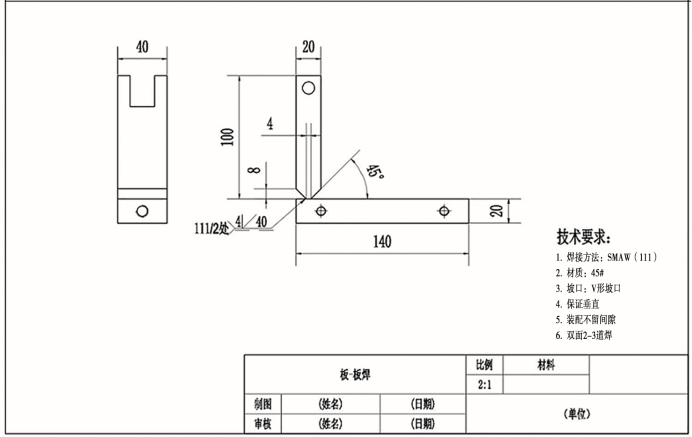

10-3　图纸（b）

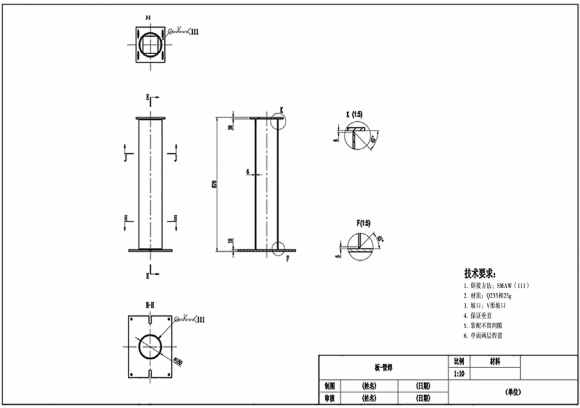

图10-4　图纸（c）

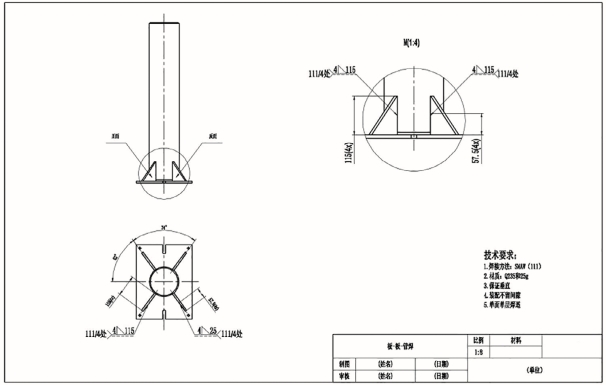

图10-5　图纸（d）

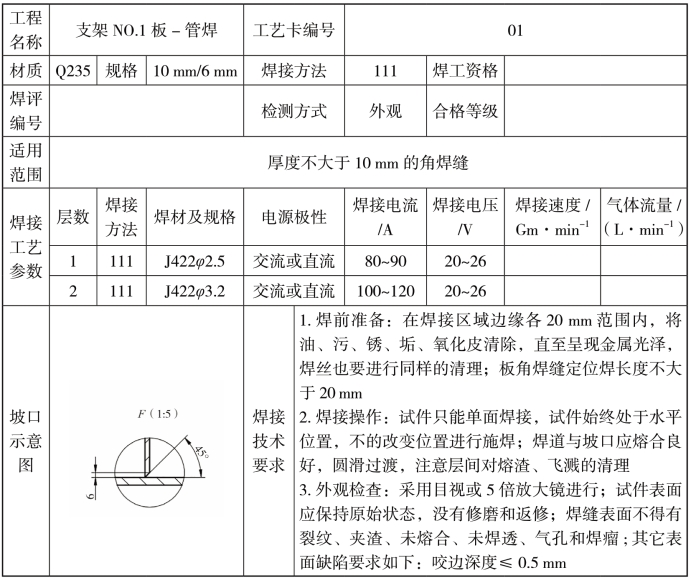

表10-1　焊接工艺卡（WPS）

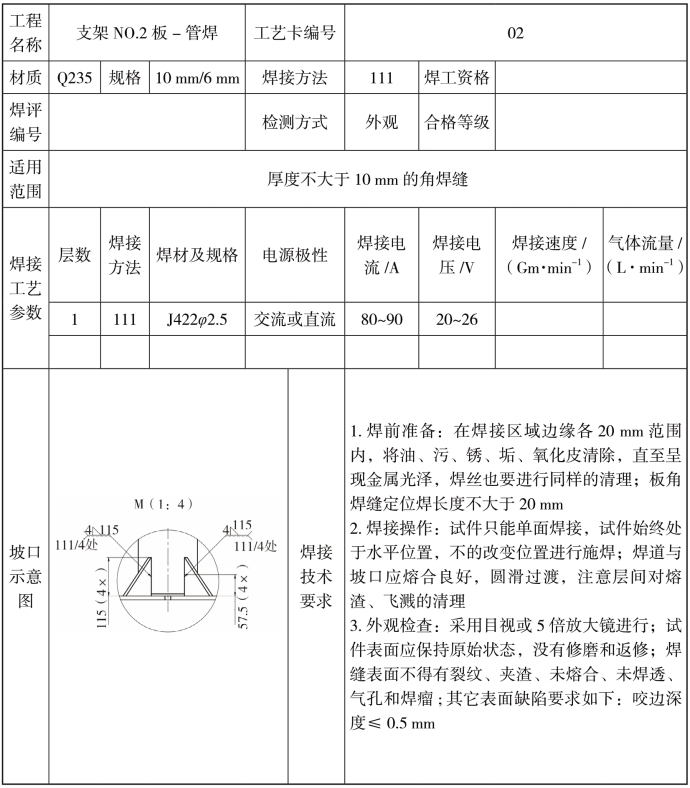

表10-2　焊接工艺卡（WPS）

表10-3　焊接工艺卡（WPS）

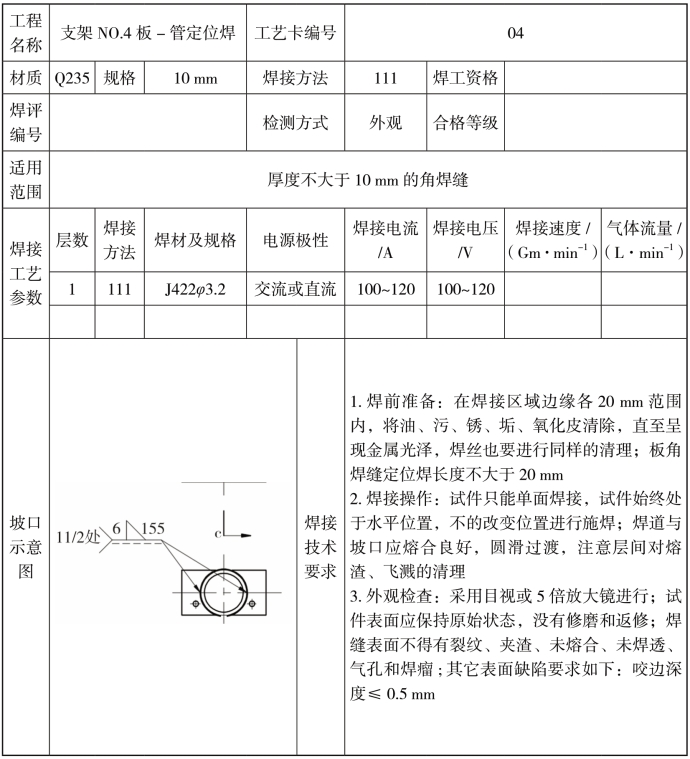

表10-4　焊接工艺卡（WPS）
