◇学习目标◇

1．选用合适的检测工具对工字梁进行几何尺寸检验，并做相应的记录，判别是否符合要求。

2．能选用合适的矫正方法矫正变形区域。

3．能在工作过程保持工作场地、设备设施及工具的清洁、整齐，符合“7S”工作要求及企业的相关规定。

建议学时：2学时。

◇学习过程◇

查阅《焊工工艺学（第四版）》，完成下列问题。

1．焊接检验贯穿于整个焊接生产过程中。在不同阶段焊接检验的目的也各不相同。按不同的焊接检验阶段，焊接检验可分为焊前检验、焊接过程中的检验和焊后检验。焊后检验是为了保证所制造的产品各项性能指标完全满足该产品的设计要求，是保证焊接结构获得可靠产品质量的重要手段。焊后检验包括：

焊接接头的_____________________________________________________检验，整体结构的____________________________________________________检验，接头和整体结构的耐压检验与气密性检验。

2．解释以下工字梁相关术语。

（1）挠度：

（2）矢高：

（3）扭曲：(www.daowen.com)

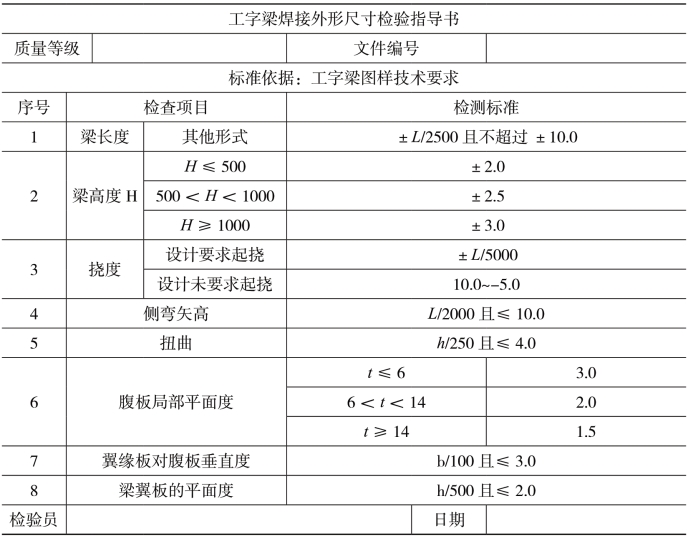

3．检验指导书。

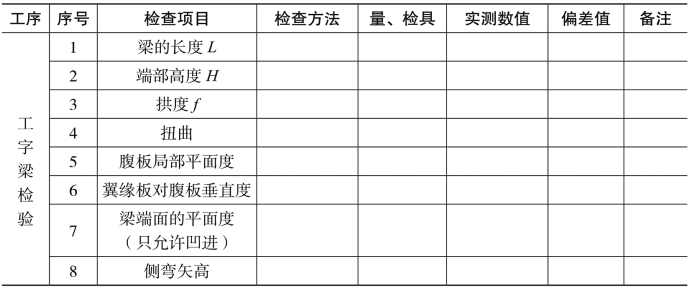

4.依据以上标准认真测量，完成表9-4-1。

表9-4-1

5．火焰校正法具有操作方便，使用设备简单，校正速度快，效率高，经济效率好，适用面广等特点，查阅相关资料看看下列哪些材料可以用火焰校正。

焊接件□ 铆接件□ 毛坯件□ 成品件□ 压装件□ 碳钢□ 铸铁件□ 高合金钢□ 高碳钢□ 有色金属□ 低合金钢□

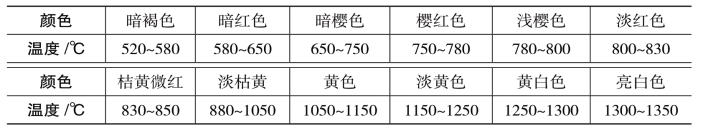

钢材校正时温度的颜色判断见表9-4-2。

表9-4-2　钢材校正时温度的颜色判断

6．结合工字梁变形情况确定所加工的工字梁的矫正工艺，并完成工字梁的矫正。

小贴士

H型梁校正方法及顺序：（1）腹板和翼板垂直90°校正：在大于90°方向对腹板进行线性加热，加热温度视板厚度而定（如板厚为10 mm，角度为100°，加热温度为150°左右的线状，即烤炬移动速度约为1 m/20 s），对腹板厚度大于20 mm且角度变化较大时为了做到又快又好可适当添加外力，但需注意的是加外力时角度校正量因弹形变形而要适当大一点点。（2）平、侧弯校正：具体方法同单板校正基本相同，但要控制好温度，侧弯烤点要多且温度不易过高，如板厚为20 mm，D为350 mm，长度为8 m，弯曲为6 mm，一般选择4或5个点，烤点大小为70 mm左右的半圆，温度为450℃左右；平弯校正时对薄板一般先烤翼板，而厚板的平弯较大时，则先在腹板上烤火，冷却后再在翼板上较火；如翼板厚度为60 mm，腹板厚度为40 mm，宽度为720 mm，高度为500 mm，长度为8 m，弯曲为12 mm，一般在腹板上较4~5点，三角形大小为120×180 mm的等腰三角形，120为底边长，温度为500℃左右，在翼板上烤火宽度为100~120 mm，红焰深度约为25~30 mm，温度约为450~500℃。d扭曲校正：先看扭曲点位臵，如在翼板，则在翼板上烤斜火，斜火方向是高点对高点约为45°，对板厚20 mm以下的H型梁扭曲为3 mm，翼板一般斜4火，（依照经验，一般上下各烤一火，则扭曲变量为0.5~0.8 mm）火焰宽度为25 mm~40 mm，温度约为300~350℃（考虑加热方向，对薄板可适当加上外力），如在腹板上，则在腹板上加斜火，方法同上，温度在200℃左右；扭曲校正完毕后还会产生局部的侧弯变形，要进一步完善，使之整体符合校正要求。
