◇学习目标◇
1.能熟识划线的基本知识。
2.能正确使用石笔、划针等划线工具。
3.能正确选择及调整火焰切割工艺参数。
4.能查阅《焊接技术手册》,熟识坡口的外观及加工要求。
5.能熟练使用火焰切割工具及设备。
6.能图纸要求完成低碳钢板材单边30°坡口的切割。
7.能在切割过程中,严格执行工作计划和工艺流程。
8.能遵守操作规范,保证质量,符合经济性和环保要求完成切割任务。
建议学时:12学时。
◇学习过程◇
一、划线工具的认识与使用方法

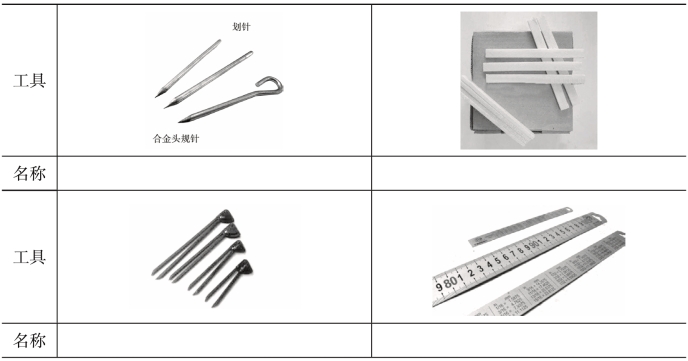

写出下表8-3-1中常用划线工具的名称(上网络查找)。
表8-3-1 划线工具

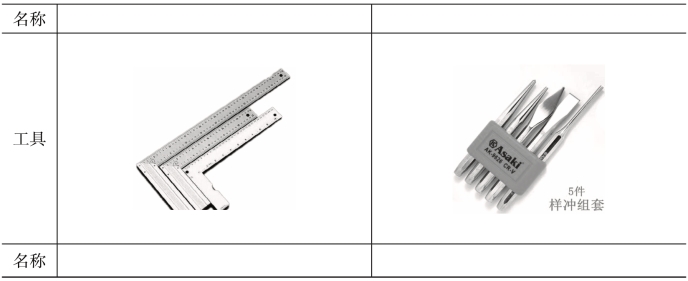

续表
划线的基本要求:线条清晰匀称,定型、定位尺寸准确。考虑到线条宽度等因素,一般要求精度达到0.25~0.5 mm。应当注意,工件的加工精度不能完全有划线确定,而应该在加工过程中通过测量来保证。
二、操作准备
(一)气割工具、设备的准备和安装

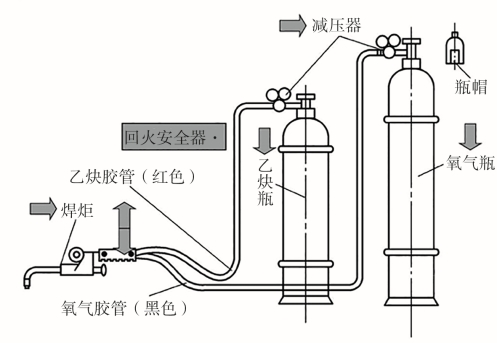

将准备好的气割设备安装好,并确保安全。安装必须在有老师指导的前提下操作,图8-3-1所示为气割设备的安装。
图8-3-1 气割设备的安装
小作业1:氧气管为______________色,乙炔管为______________色,氧气管孔径______________为____________mm,乙炔管孔径为____________mm。
小作业2:将气割设备安装好后,需要检查漏气吗?怎样检查?(www.daowen.com)
(二)材料的准备
准备好板料并将其垫平、垫牢。
三、操作步骤
(一)按图样划出切割线
根据板材的大小,按我们接受的板材尺寸合理布置放样,节约材料,划线。
(二)切割
要保证气割质量,气割工艺参数的选择非常重要。
氧乙炔切割的参数主要包括气体压力、切割速度、预热火焰的能率、割嘴与割件之间的倾角以及割嘴离割件表面的距离。

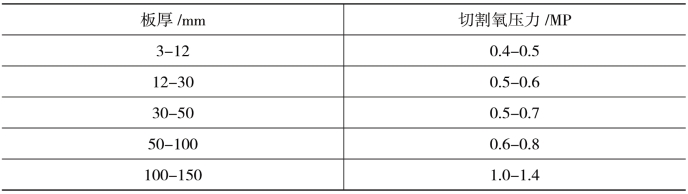

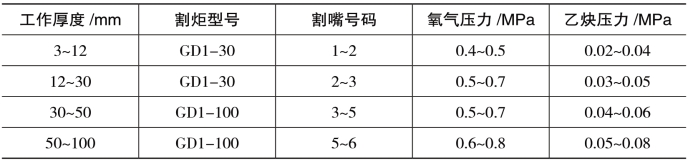

表8-3-2

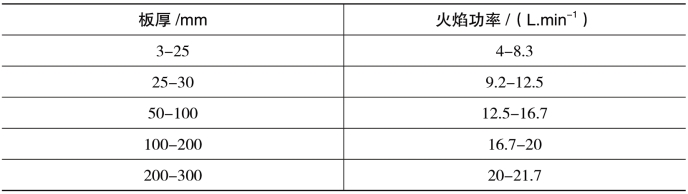

表8-3-3 氧-乙炔预热火焰的功率与板厚的关系

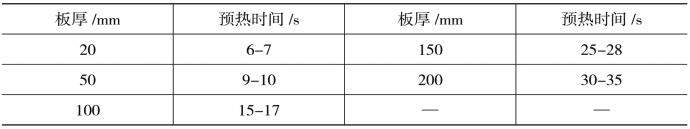

表8-3-4 气体火焰切割选定预热时间的经验数据
表8-3-5 气体火焰切割选定预热时间的经验数据
(三)加工坡口
按图纸加工出板材上的坡口。
小作业3:腹板需要加工坡口吗?
四、加工完成后关电、关气
能依据“7S”标准,清理、清扫工作现场,迅速关电、关气,确保安全生产。
五、评价
各个小组可以通过不同的形式展示本组学员对本学习活动的理解,本人完成“自我评价”,本组组长完成“小组评价”内容,课余时间教师完成“教师评价”内容。

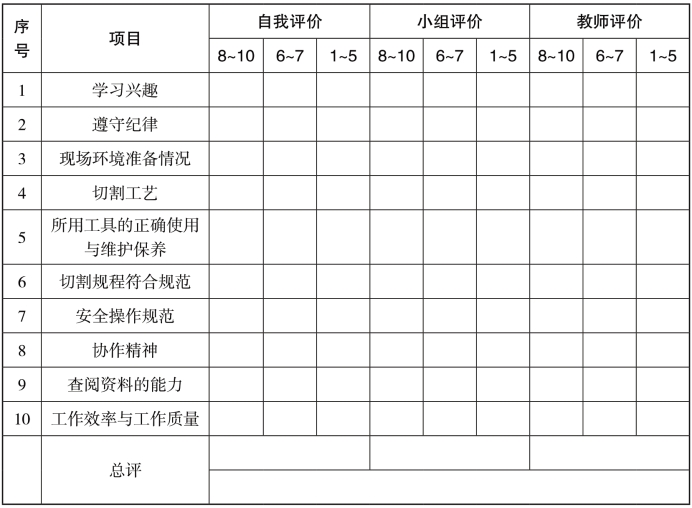

表8-3-6 评价表
