◇学习目标◇

1．能识读生产派工单、工艺卡上的信息，明确工作任务的内容及要求。

2．知道什么是不锈钢，了解不锈钢是如何分类的。

3．能进行资料查询或网络搜索，获取相关信息。

4．了解不锈钢的焊接性和焊接方法。

建议学时：4学时。

◇学习过程◇

一、识读装配图，阅读生产任务单，明确加工任务

1．不锈钢结构件材料清单（见表11-1-1）。

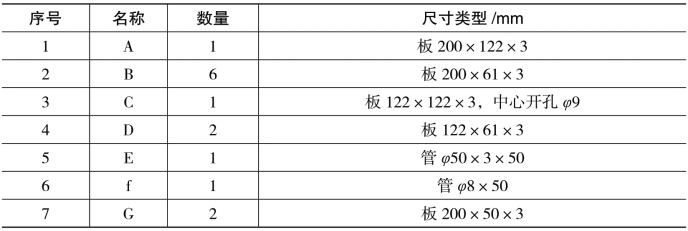

表11-1-1　材料清单

2．不锈钢组合件装配图（图11-1-1）。

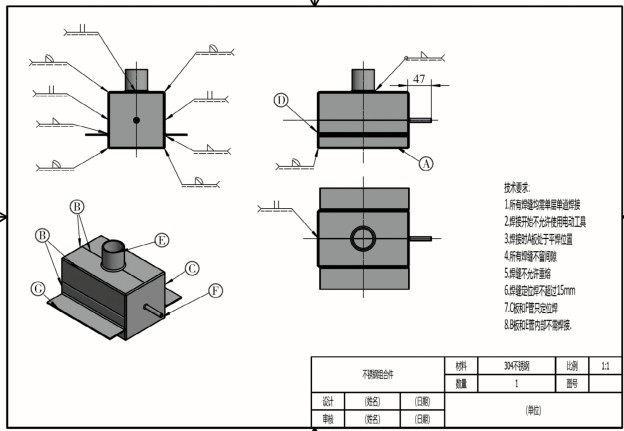

图11-1-1　不锈钢组合件装配图

3．材料加工验收单（见表11-1-2）。

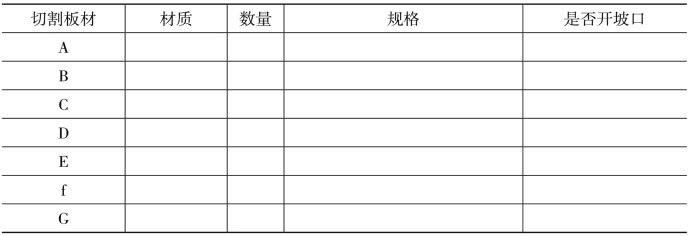

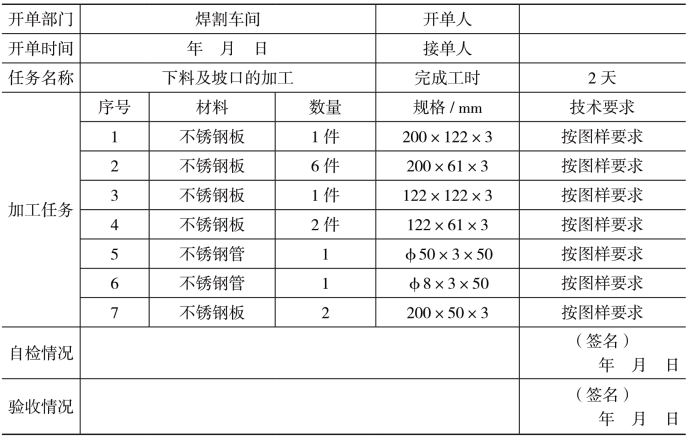

表11-1-2　材料加工验收单

小作业1：根据装配图和生产任务单，切割加工材料为____________，通过上网搜索或者查阅教科书，查找相应知识点，请大家讨论此种材料常用的切割加工方法有哪些？

讨论记录：

小作业2：查阅资料，说说该种材料切割加工过程中有哪些注意事项。

二、阅读工艺卡片

小作业3：根据装配图、生产任务单及工艺卡总结我们的切割加工任务。

小作业4：通过阅读工艺卡片，同学们还了解了哪些信息？

三、评价

教师评价重点是评价学生对装配图、生产任务单及工艺卡的识读、掌握情况，是否明确了生产任务。

各个小组可以通过不同的形式展示本组学员对本学习活动的理解，本人完成“自我评价”，本组组长完成“小组评价”内容；课余时间教师完成“教师评价”内容。

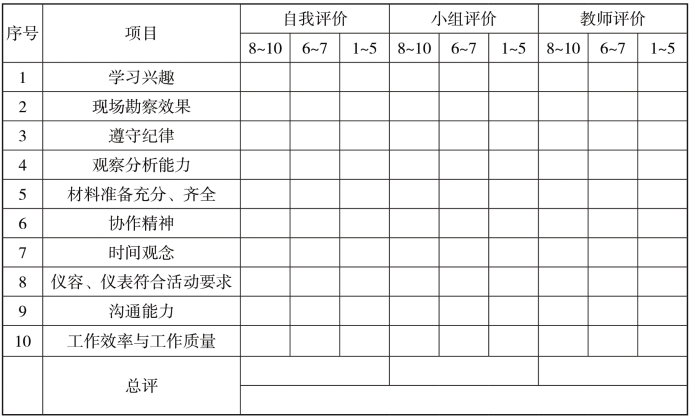

表11-1-3　评价表(www.daowen.com)

四、知识拓展

（一）不锈钢简介

在不锈钢中，奥氏体不锈钢比其他不锈钢具有更优良的耐腐蚀性、耐热性和塑性，且焊接性良好，因此应用最为广泛。表11-1-4所示为常用不锈钢新旧牌号对照。

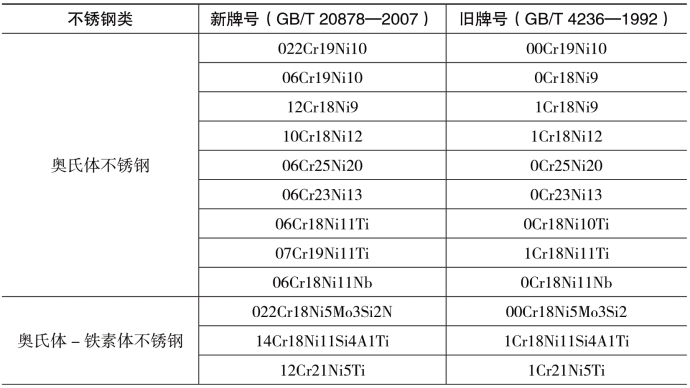

表11-1-4　常用不锈钢新旧牌号对照

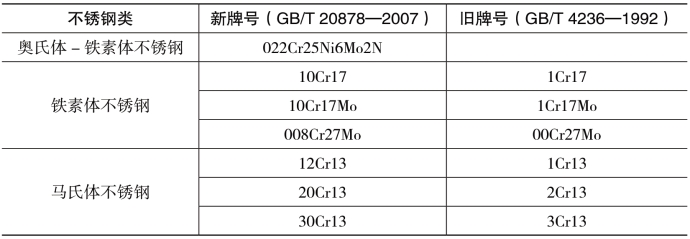

续表

（二）奥氏体不锈钢的焊接性

奥氏体不锈钢虽具有良好的耐蚀性、耐高温性、塑性和焊接性，但施焊过程中如果焊接工艺选择不当，也会产生下列问题：

（1）晶间腐蚀问题。

在焊接奥氏体不锈钢时，可采用下列措施防止和减少焊件产生晶间腐蚀：①控制含碳量；②添加稳定剂；③进行固熔处理；④采用双相组织；⑤加快冷却速度。

（2）焊接热裂纹。

防止热裂纹的措施包括使用碱性焊条，采用小电流、快焊速，焊接结束或中断时收弧慢且填满弧坑及采用氩弧焊打底焊等来。

（三）奥氏体不锈钢的焊接工艺

1．焊条电弧焊。

（1）焊条的选用：按照药皮性质的不同，奥氏体不锈钢焊条可以分为酸性钛钙型药皮焊条和碱性低氢型药皮焊条（表11-1-5）。

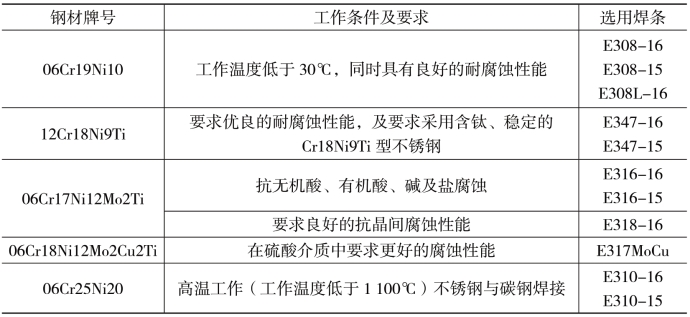

表11-1-5　常用奥氏体不锈钢焊条的选用

（2）焊接工艺：焊接时，应采用小电流、快焊速，焊条在横向上无摆动，一次焊成的焊缝不宜过宽，宽度不应超过焊条直径的3倍。多层焊时，每一层焊完要进行彻底清除熔渣，并控制层间温度，待前层焊缝冷却后（＜60℃）再焊接下一层。焊接开始时，不要在焊件上随便引弧，以免损伤焊件表面，影响焊件的耐腐蚀性。焊后可采取强制冷却措施，加速接头冷却。

2．氩弧焊。

氩弧焊目前普遍用于不锈钢的焊接。

3．埋弧自动焊。

奥氏体不锈钢的埋弧自动焊一般用于焊接中厚度（厚度为6~50 mm）的不锈钢板，采用埋弧自动焊不仅可以提高生产效率，而且也能显著提高焊缝质量。

4．气焊。

由于气焊方便、灵活，不易烧穿，可焊各种空间位置的焊缝，因此可以用于焊接没有耐腐蚀要求的不锈钢薄板结构、薄壁管等。表11-1-6所示为奥氏体不锈钢常用焊接方法焊接材料的选用。

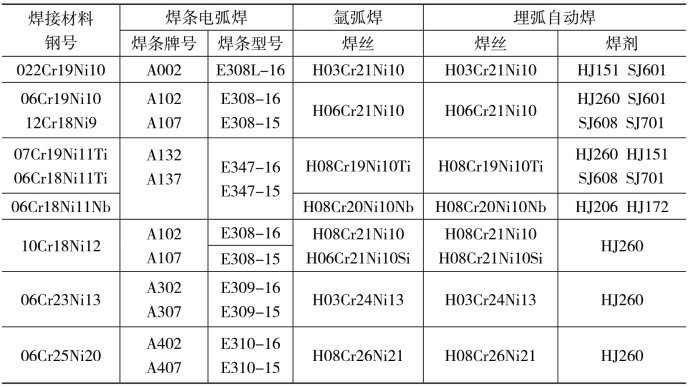

表11-1-6　奥氏体不锈钢常用焊接方法焊接材料的选用
